Модуль реле 1-канальный, SmartElements

Основные сведения

Одноканальный модуль реле с максимальным коммутируемым током 15 А (при 28 В) для постоянного тока и 10 А (при 250 В) для переменного тока. Производится нами в России. Отличается от китайских аналогов большей устойчивостью к "залипанию" контактов при пропуске высоких токов.

Предназначен для управления электрическими устройствами, работающими с большой величиной напряжения и тока. Самая главная и незаменимая деталь при создании проектов "умного дома". Управляя реле с контроллера можно включать и выключать свет в помещении, активировать дверные замки, включать и отключать полив растений и многое другое. А в сочетании с беспроводной связью, например WiFi модулем, управление можно осуществлять удаленно.

Замыкание и размыкание реле происходит за счет сигнала с контроллера. Управляющая и управляемая электроника независимы друг от друга, что позволяет избежать помех.

Реле имеет нормально замкнутый и нормально разомкнутый контакты. Данный модуль позволяет подключить одно устройство.

Внимание! Не рекомендуется использовать модуль реле без четкого понимания того что вы делаете. Любое неправильное действие может привести к пожару, короткому замыканию или травме. Перед использованием модуля в силовых цепях рекомендуем протестировать его в цепи с низкими значениями напряжения и тока.

Технические характеристики

- напряжение питания: 5 В

- сигнальное напряжение: 3-5 В

- максимальный потребляемый ток: 60 мА

- тип контактов реле: 1С

- максимальный ток нагрузки при постоянном токе: 16 А (при 28 В)

- максимальный ток нагрузки при переменном токе: 10 А (при 250 В)

- рекомендуемое рабочее напряжение: 220 В

- пиковое напряжение: 250 В

- напряжение изоляции катушка-контакты: 1500 В

- рекомендованная частота переключения: 1 Гц (1 раз в секунду)

- размеры модуля ДхШхВ: 60х20х22 мм

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

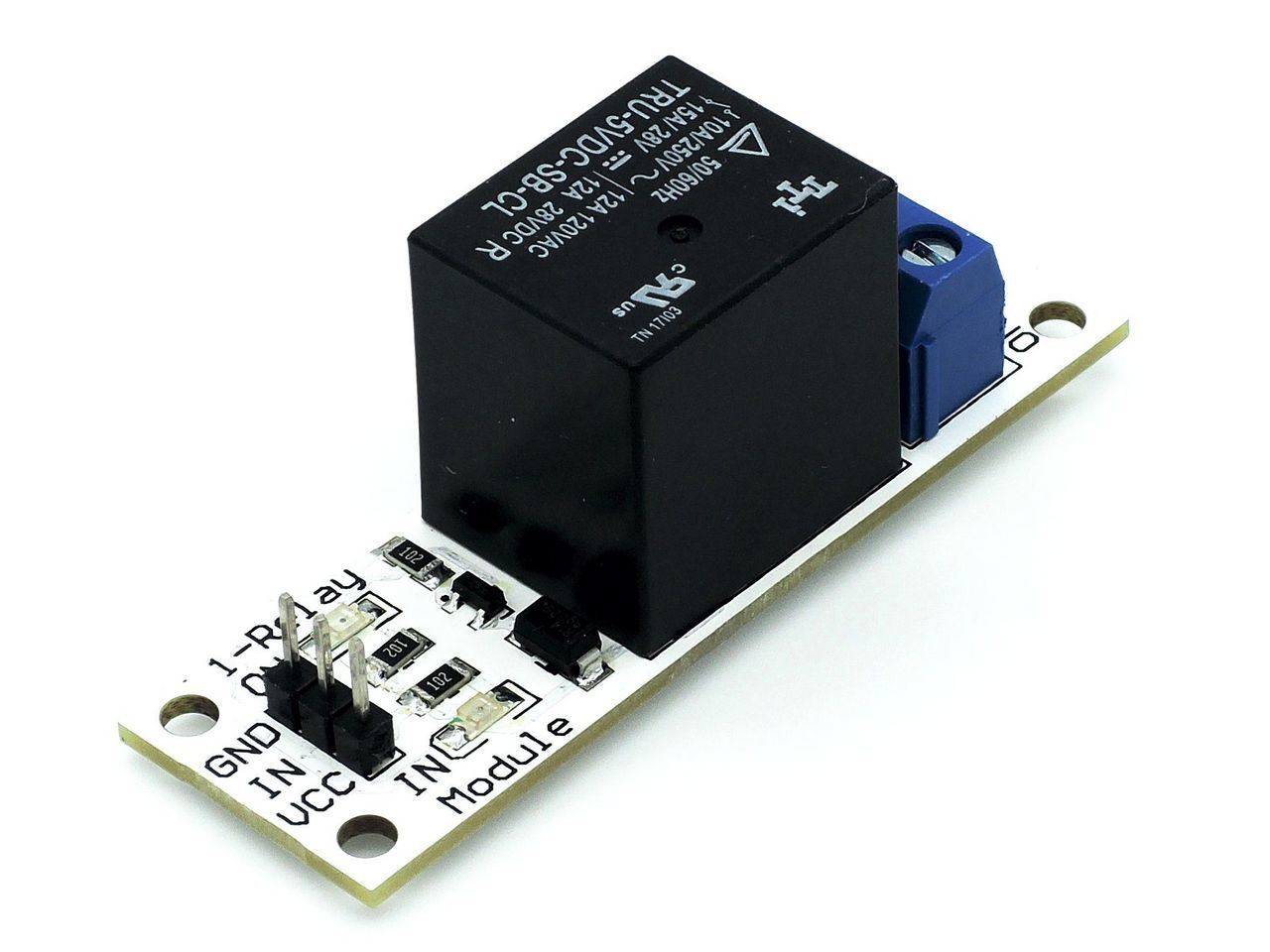

Управляемая часть реле подключается к контроллеру посредством трех проводов: VCC - питание, GND - земля, IN - на цифровой пин контроллера. Для подключения удобно использовать трехпроводной шлейф и Sensor Shield.

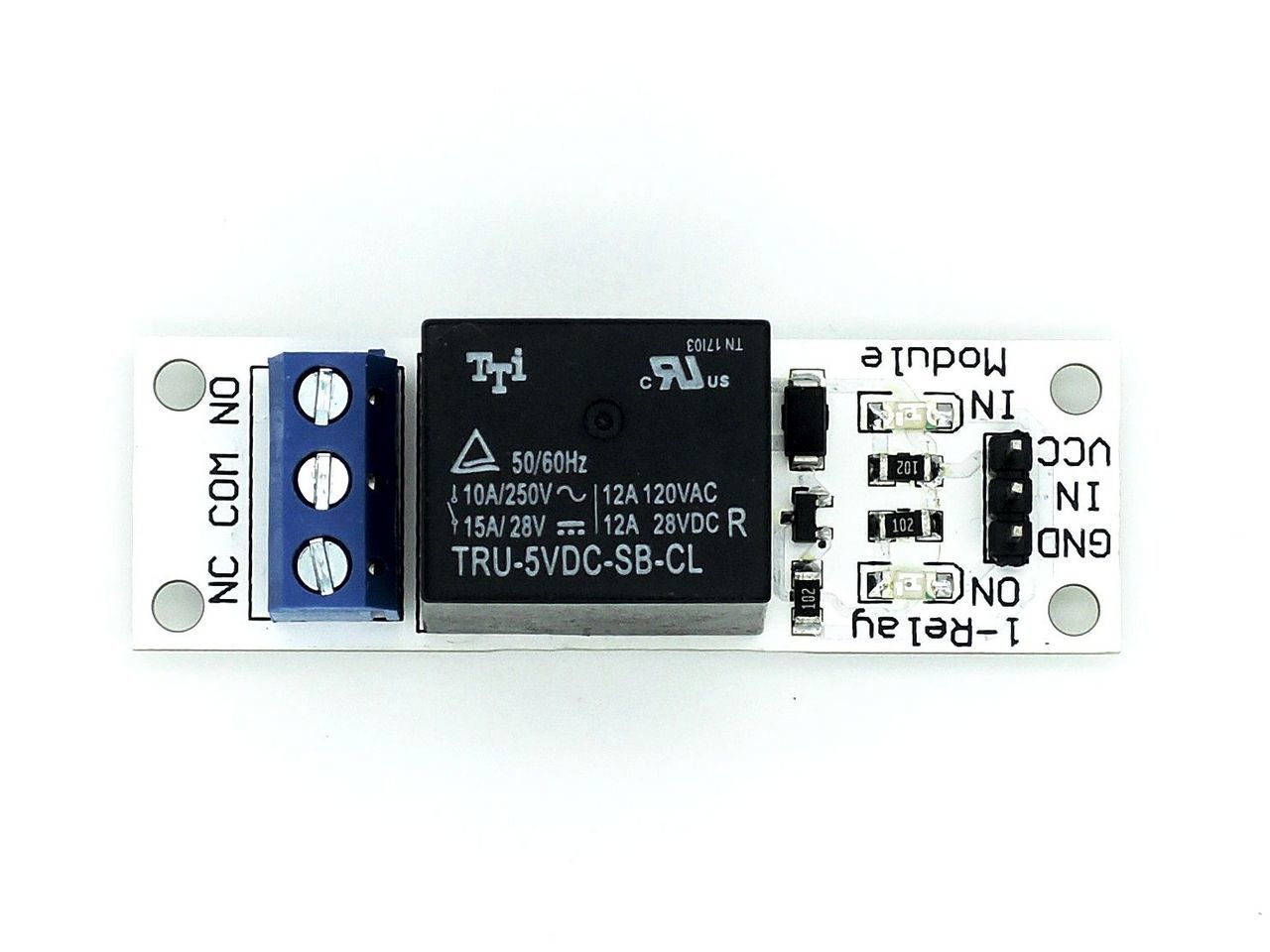

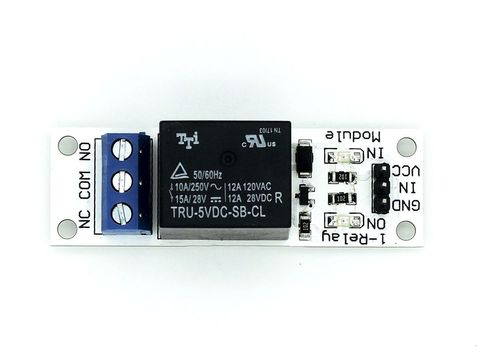

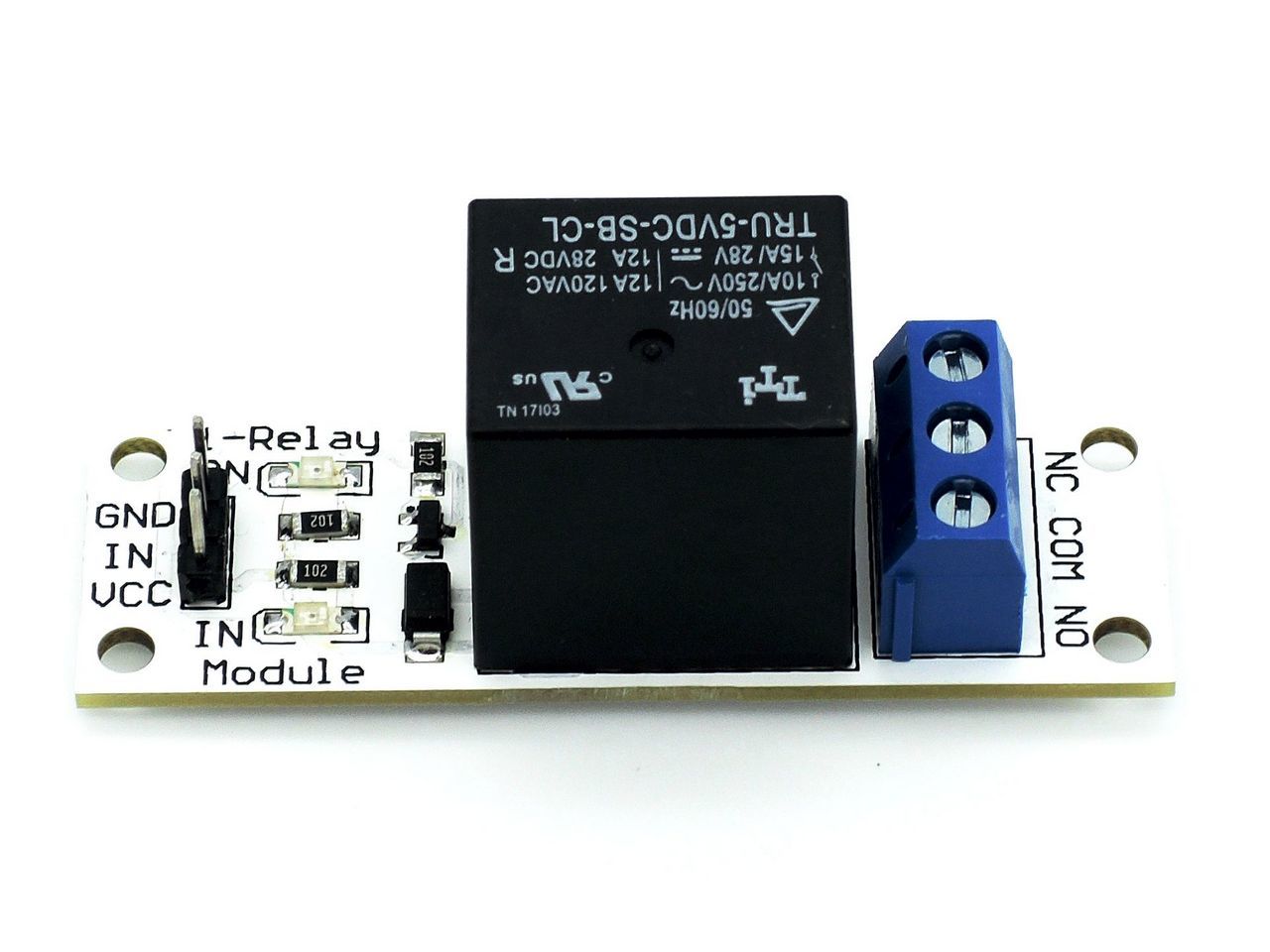

Управляемая часть подключается к модулю через винтовые клеммы. Положение нормально-замкнутого и нормально-разомкнутого контактов обозначены на плате NC и NO соответственно. Центральная клемма COM является общей.

Комплектация

- модуль реле х1

- пакет упаковочный х1

Ссылки

"База знаний" - Модуль реле 1-канальный
