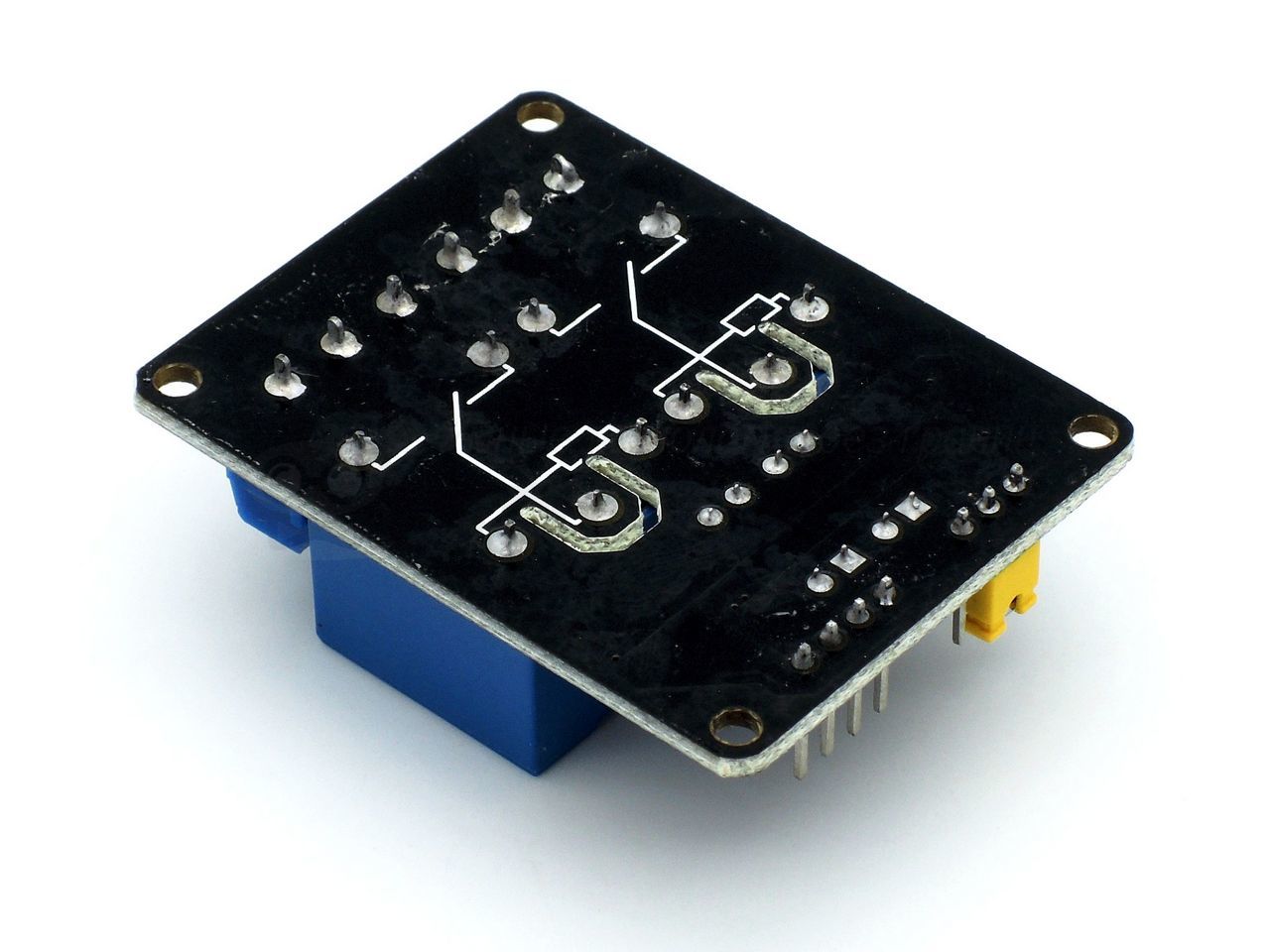

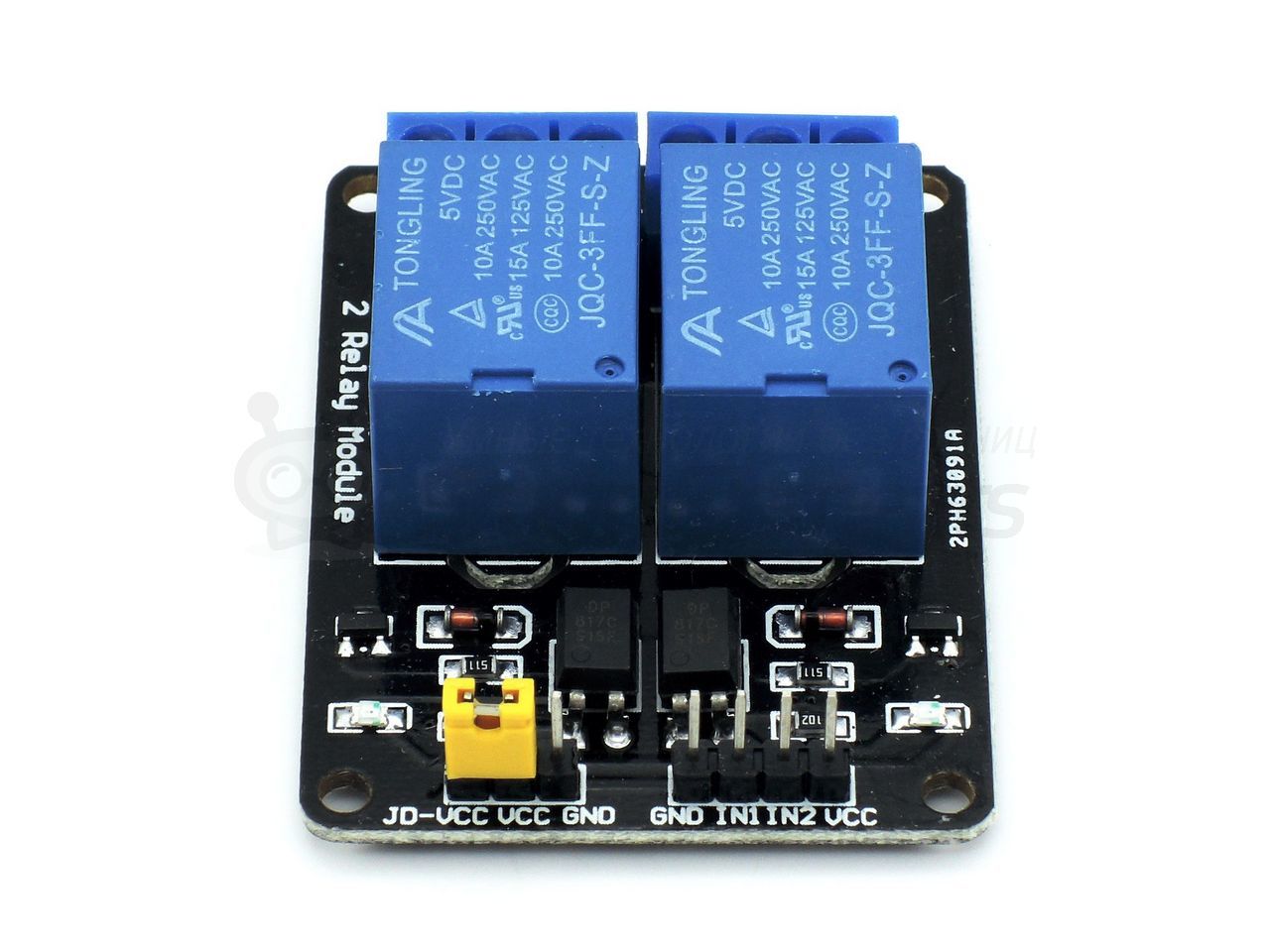

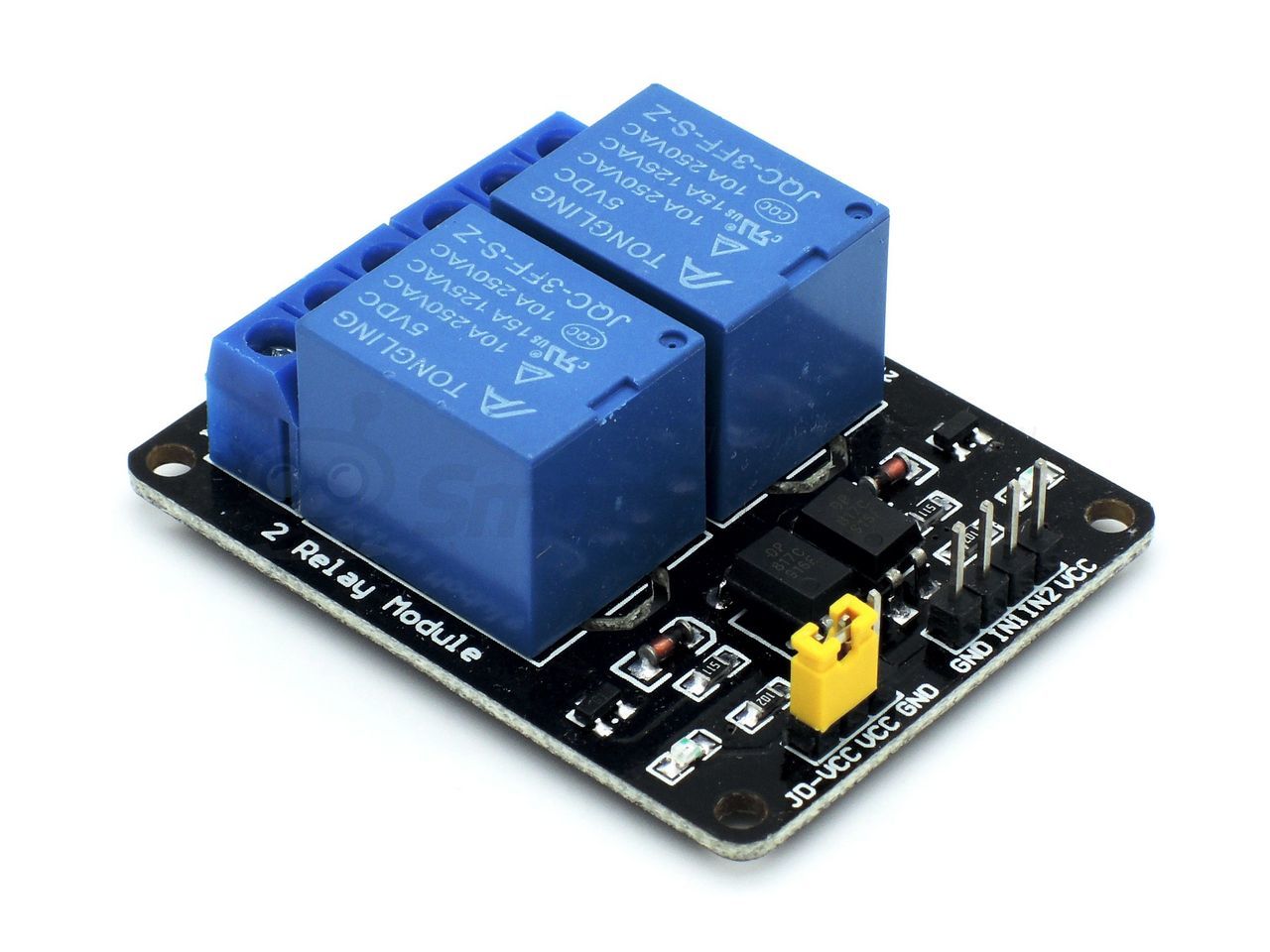

Модуль реле 2-канальный 10 А, 250 V

Двухканальный модуль реле для управления нагрузкой до 10 А

Артикул: 05002
+-

Цена: 190 руб

Добавить в корзину
В наличии более 10 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Модуль реле предназначен для управления электрическими устройствами, работающими с большой величиной напряжения и тока с помощью контроллеров. Самая главная и незаменимая деталь при создании проектов "умного дома". Управляя реле с контроллера можно включать и выключать свет в помещении, активировать дверные замки, включать и отключать полив растений и многое другое. А в сочетании с беспроводной связью, например WiFi модулем, управление можно осуществлять удаленно.



Замыкание и размыкание реле происходит за счет сигнала с контроллера. Управляющая и управляемая электроника независимы друг от друга, что позволяет избежать помех. Замыкание и размыкание реле сопровождается индикацией светодиода. Подача напряжения на модуль контролируется постоянно горящим светодиодом.



Реле имеют нормально замкнутые и нормально разомкнутые контакты. Данный модуль позволяет подключить два устройства.



Внимание! Не рекомендуется использовать модуль реле без четкого понимания того что вы делаете. Любое неправильное действие может привести к пожару, короткому замыканию или травме. Перед использованием модуля в силовых цепях рекомендуем протестировать его в цепи с низкими значениями напряжения и тока.



Технические характеристики



- напряжение питания модуля: 5 В

- сигнальное напряжение: 3-5 В

- максимальный ток нагрузки одного реле: 10 А

- рекомендуемое рабочее напряжение (переменный ток): 220 В

- пиковое напряжение (переменный ток): 250 В

- максиамльный потребляемый ток одного реле: 85 мА

- рекомендованная частота переключения: 1 Гц (1 раз в секунду)

- габаритные размеры ДхШхВ: 54х47х17мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

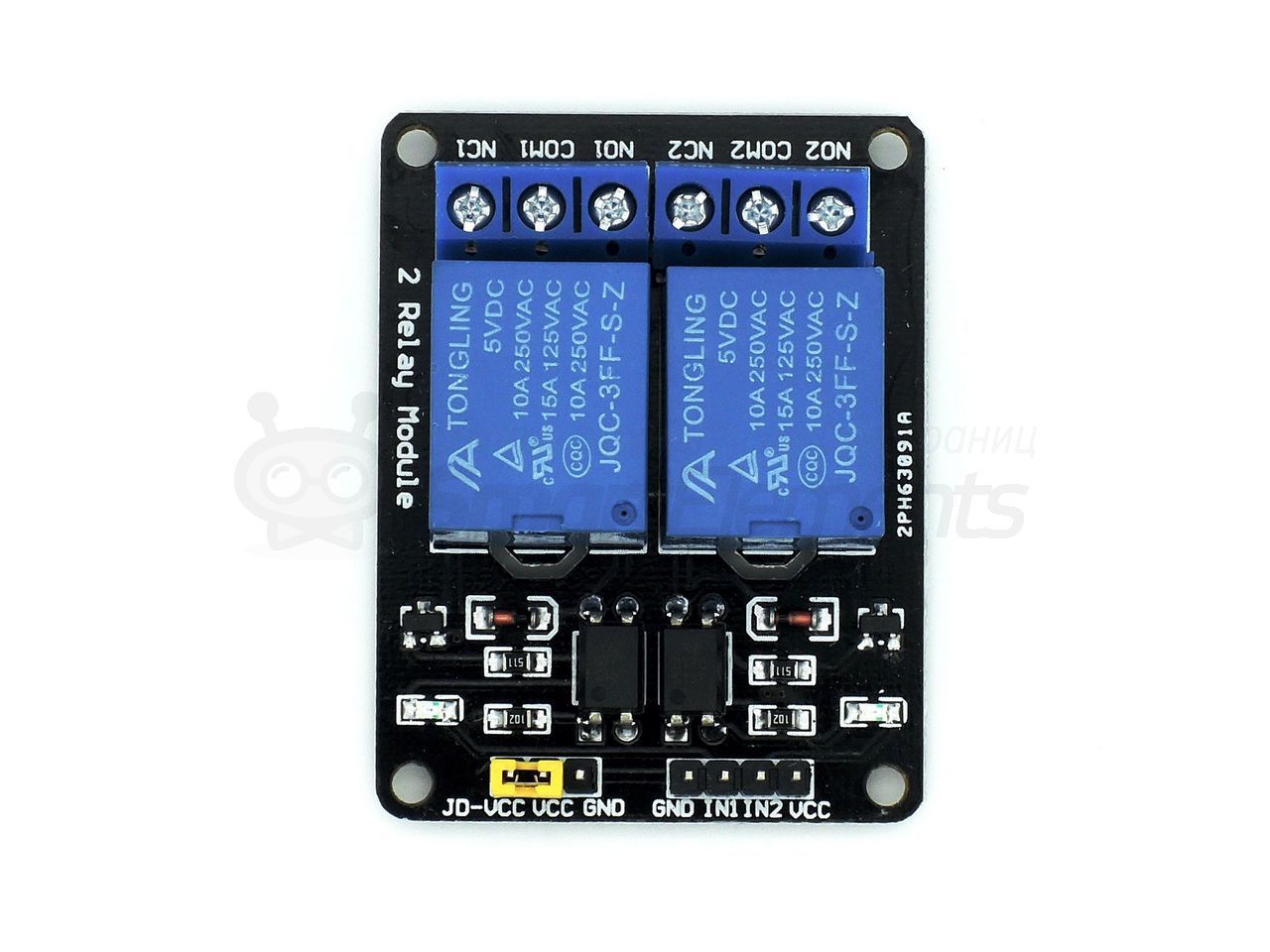

Управляемая часть реле подключается к контроллеру посредством следующих выводов: VCC - питание, GND - земля, IN1 и IN2 - на цифровые пины контроллера.



Управляемая часть подключается к модулю через винтовые клеммы. Положение нормально-замкнутых и нормально-разомкнутых контактов обозначены на плате графически. Центральные клеммы являются общими.



Комплектация



- модуль реле х1

- пакет упаковочный х1
