Модуль реле 1-канальный 10 А, 250 V

Основные сведения

Модуль реле предназначен для управления электрическими устройствами, работающими с большой величиной напряжения и тока с помощью контроллеров. Самая главная и незаменимая деталь при создании проектов "умного дома". Управляя реле с контроллера можно включать и выключать свет в помещении, активировать дверные замки, включать и отключать полив растений и многое другое. А в сочетании с беспроводной связью, например WiFi модулем, управление можно осуществлять удаленно.

Замыкание и размыкание реле происходит за счет сигнала с контроллера. Управляющая и управляемая электроника независимы друг от друга, что позволяет избежать помех. Замыкание и размыкание реле сопровождается индикацией светодиода. Подача напряжения на модуль контролируется постоянно горящим светодиодом.

Реле имеет нормально замкнутый и нормально разомкнутый контакты. Данный модуль позволяет подключить одно устройство.

Внимание! Не рекомендуется использовать модуль реле без четкого понимания того что вы делаете. Любое неправильное действие может привести к пожару, короткому замыканию или травме. Перед использованием модуля в силовых цепях рекомендуем протестировать его в цепи с низкими значениями напряжения и тока.

Технические характеристики

- напряжение питания модуля: 5 В

- сигнальное напряжение: 3-5 В

- максимальный ток нагрузки: 10 А

- рекомендуемое рабочее напряжение (переменный ток): 220 В

- пиковое напряжение (переменный ток): 250 В

- максиамльный потребляемый ток: 85 мА

- рекомендованная частота переключения: 1 Гц (1 раз в секунду)

- габаритные размеры ДхШхВ: 54х34х17 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

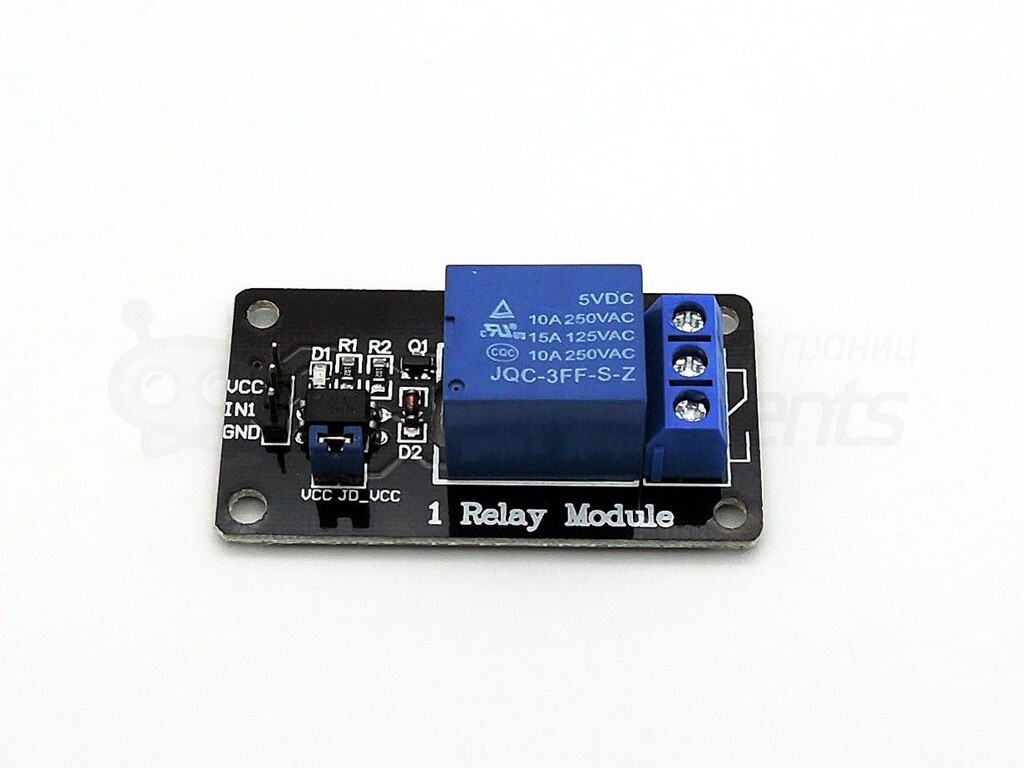

Управляемая часть реле подключается к контроллеру посредством трех проводов: VCC - питание, GND - земля, IN - на цифровой пин контроллера. Для подключения удобно использовать трехпроводной шлейф и Sensor Shield.

Управляемая часть подключается к модулю через винтовые клеммы. Положение нормально-замкнутого и нормально-разомкнутого контактов обозначены на плате графически. Центральная клемма является общей.

Комплектация

- модуль реле х1

- пакет упаковочный х1
