Sensor Shield

Основные сведения

Когда к контроллеру необходимо подключить сразу несколько датчиков или модулей - на помощь приходит Sensor Shield. Sensor Shield совместим со всеми типами контроллеров Arduino, совпадающих по форм-фактору (в том числе совместим с контроллерами Smart Uno, Smart Mega и Smart Leonardo).

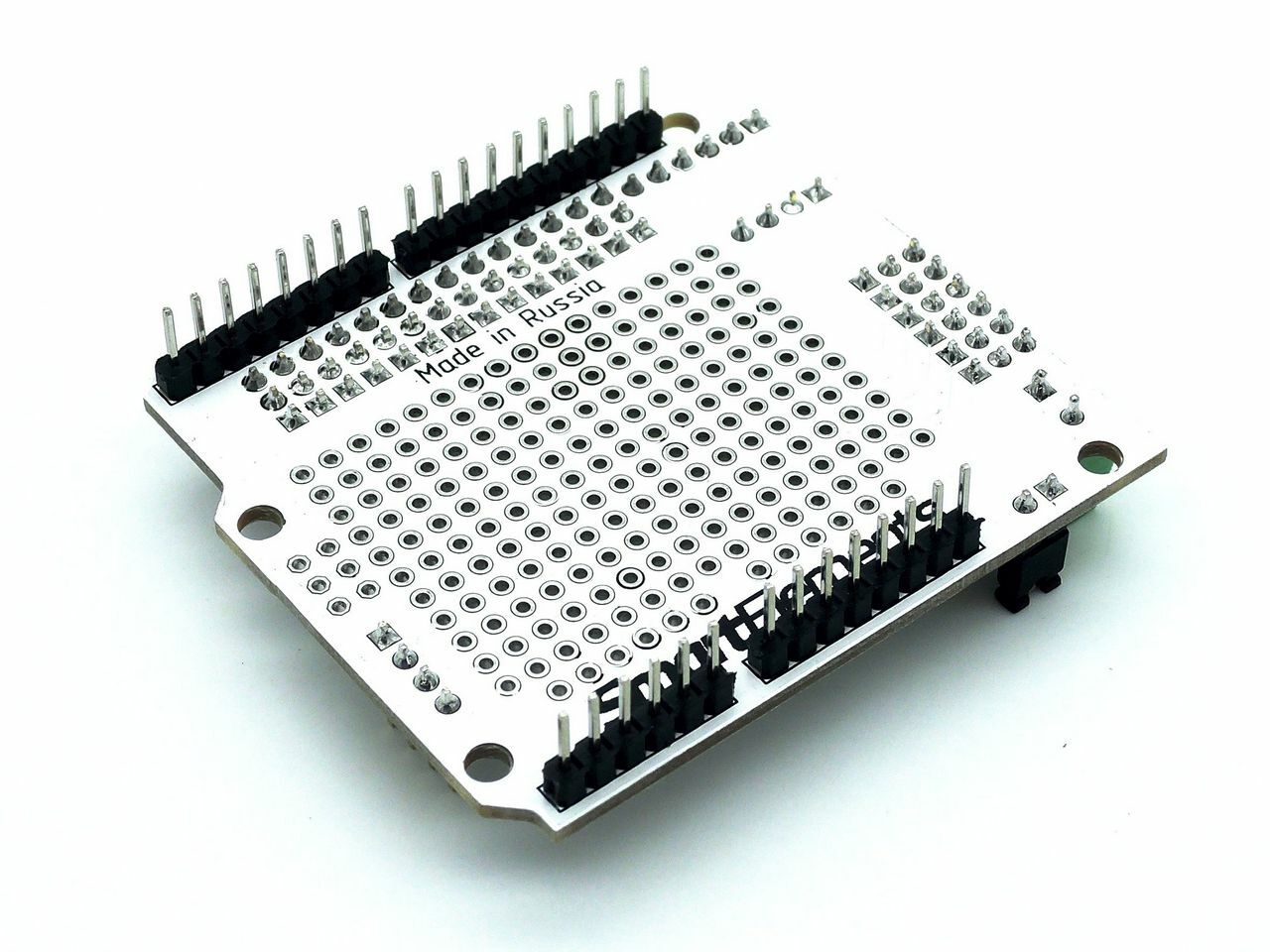

Центральная часть Sensor Shield выполнена в виде макетной платы - это позволяет расширить функционал шилда, распаяв на нем дополнительную обвязку для ваших проектов.

Технические характеристики

- габаритные размеры ДхШхВ: 60х53х20 мм

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

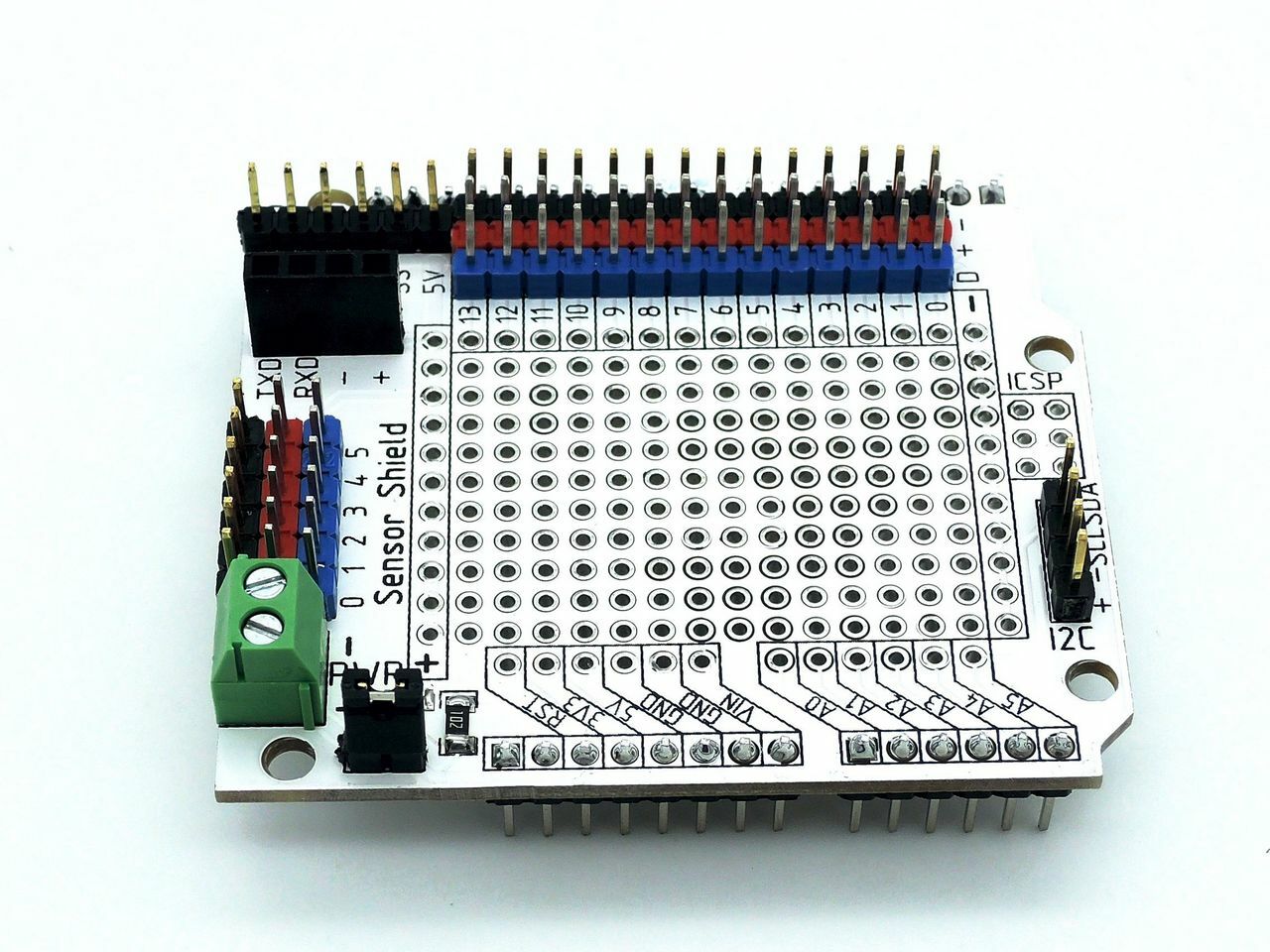

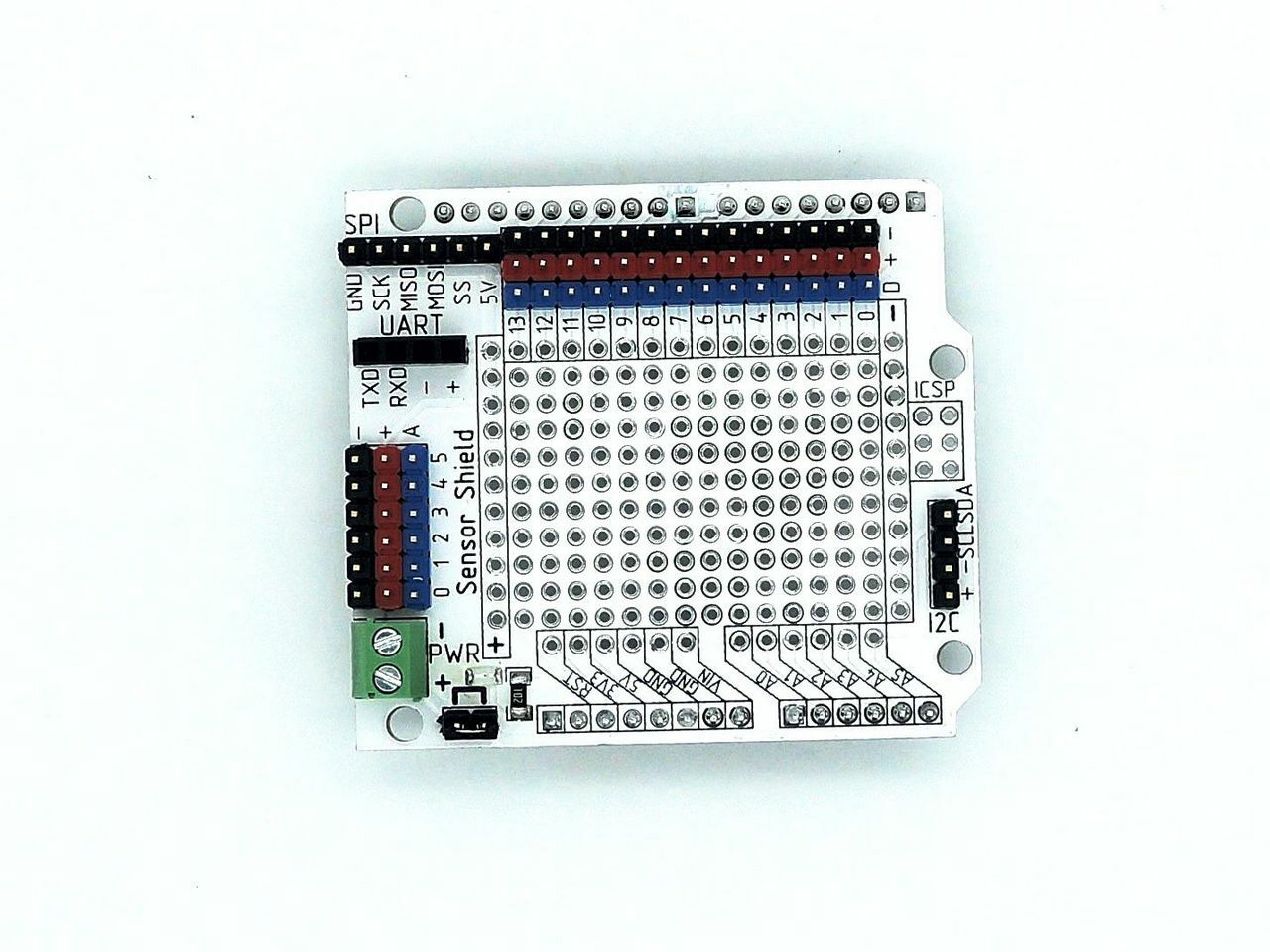

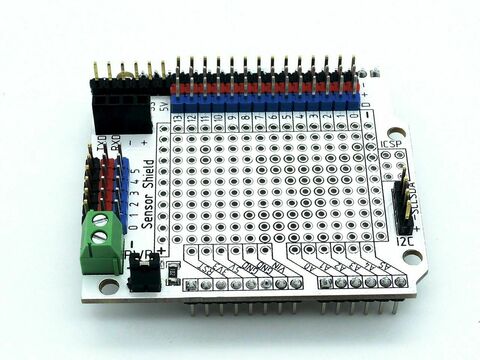

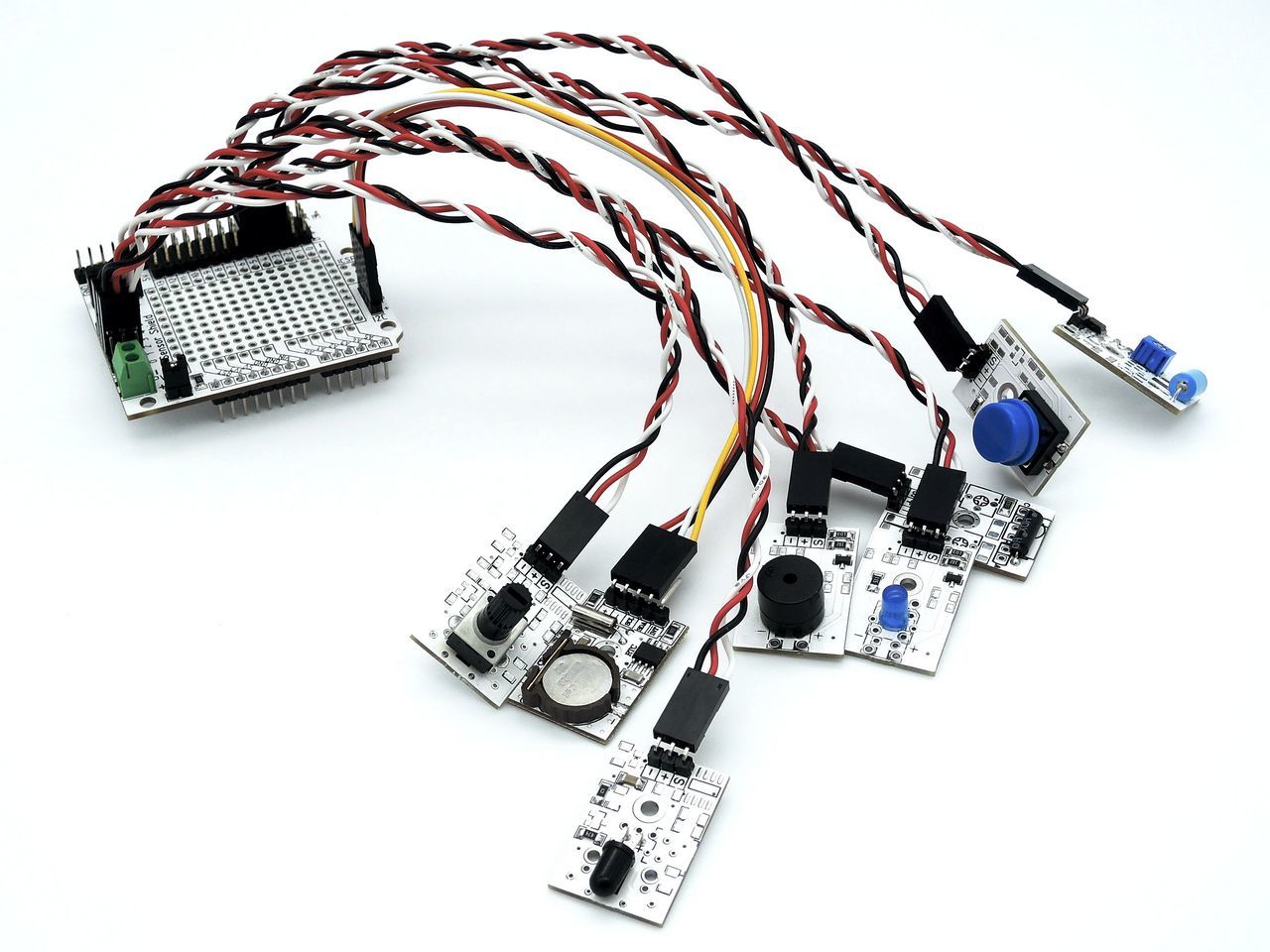

Плата позволяет подключить 6 аналоговых устройств и 13 цифровых посредством трехпроводных шлейфов. Кроме того, на плате предусмотрены следующие дополнительные разъемы: UART, SPI, I2C.

Светодиод на плате отображает состояние питания Sensor Shield: если светодиод горит - шилд получает питание, если не горит - питание на шилд не поступает.

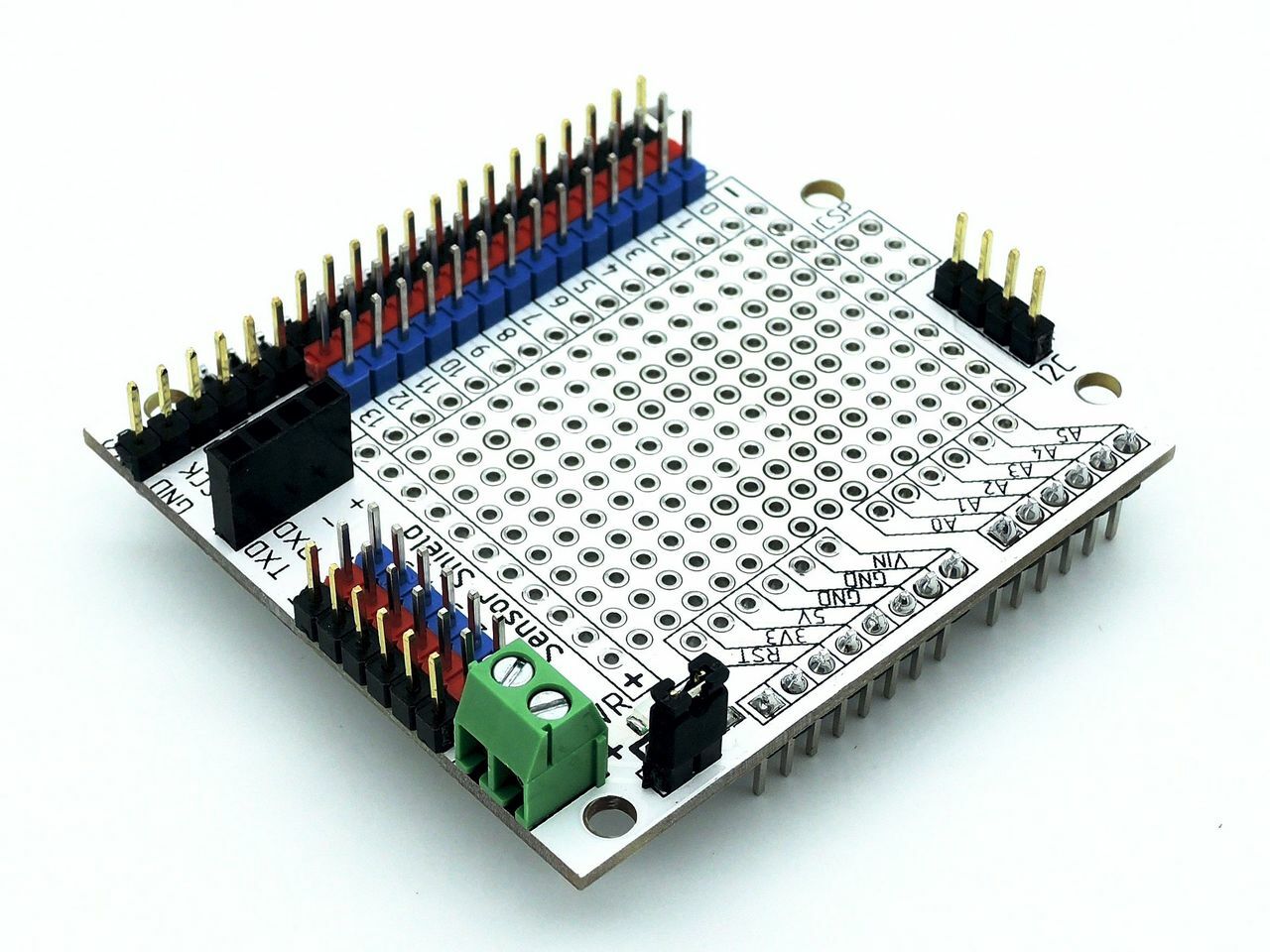

Для использования внешнего питания предусмотрена перемычка. Перемычка включает в цепь шилда внешнее питание. Если перемычка установлена на плате - питание осуществляется от внешнего источника (подключается посредством винтовой клеммной колодки). При этом питание также будет подаваться на контроллер через пин Vin (для питания контроллера отдельный источник питания не потребуется). При снятой перемычке Sensor Shield будет работать только от питания контроллера.

Обратите внимание, при большом количестве используемой периферии, учитывайте суммарный потребляемый ими ток и максимальный ток, который способен выдать тот или иной контроллер (для Smart Uno - это не более 900 мА при 5 В). При потреблении больших токов периферией используйте внешний источник питания. Рекомендуемое внешнее входное напряжение на Sensor Shield - 7-12 В. В качестве внешнего питания можно использовать Power Shield, установив его между контроллером и Sensor Shield.

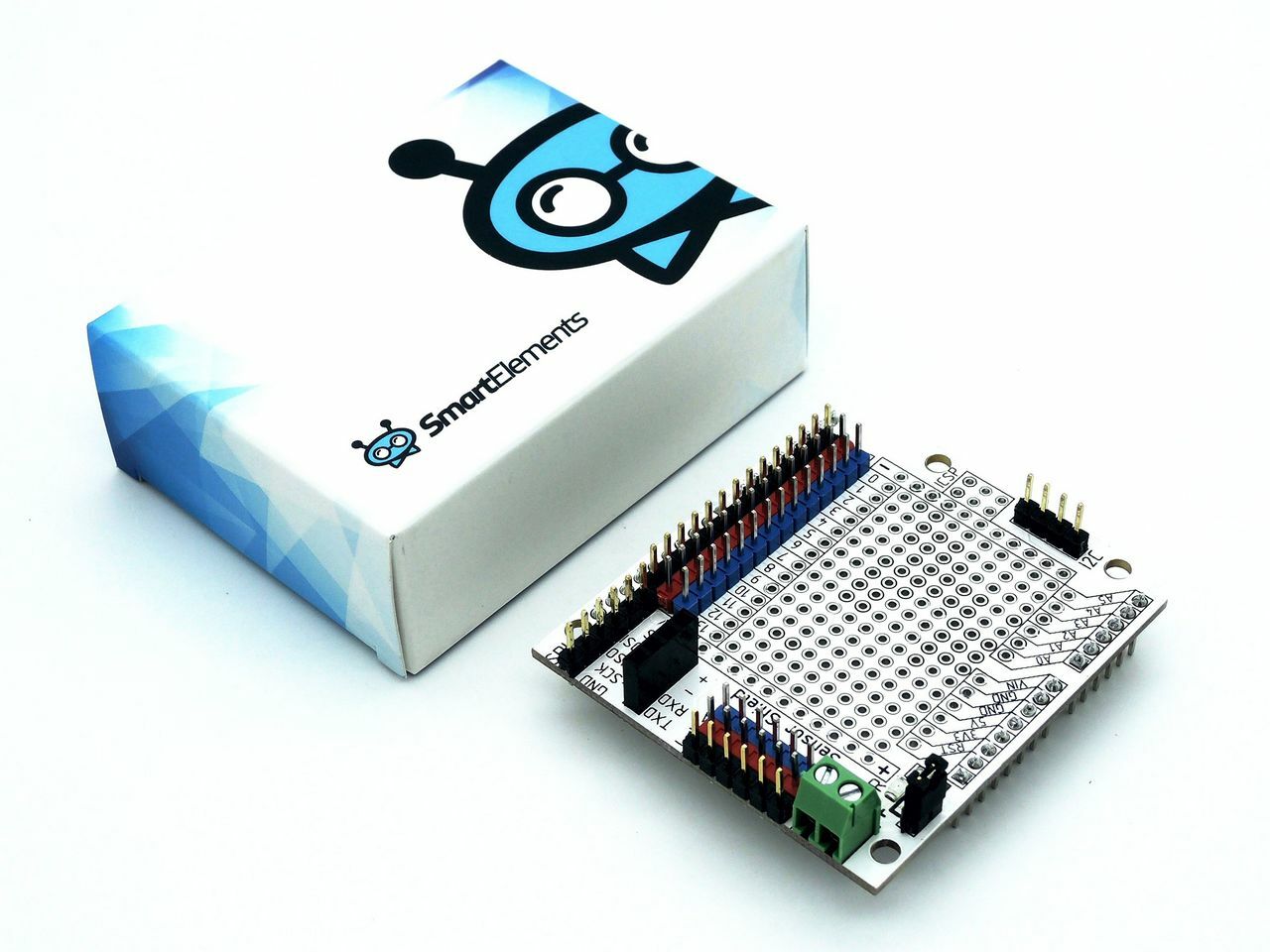

Комплектация

- Sensor Shield x1

- перемычка х1

- коробка упаковочная х1
