Контроллер Smart Uno

Основные сведения

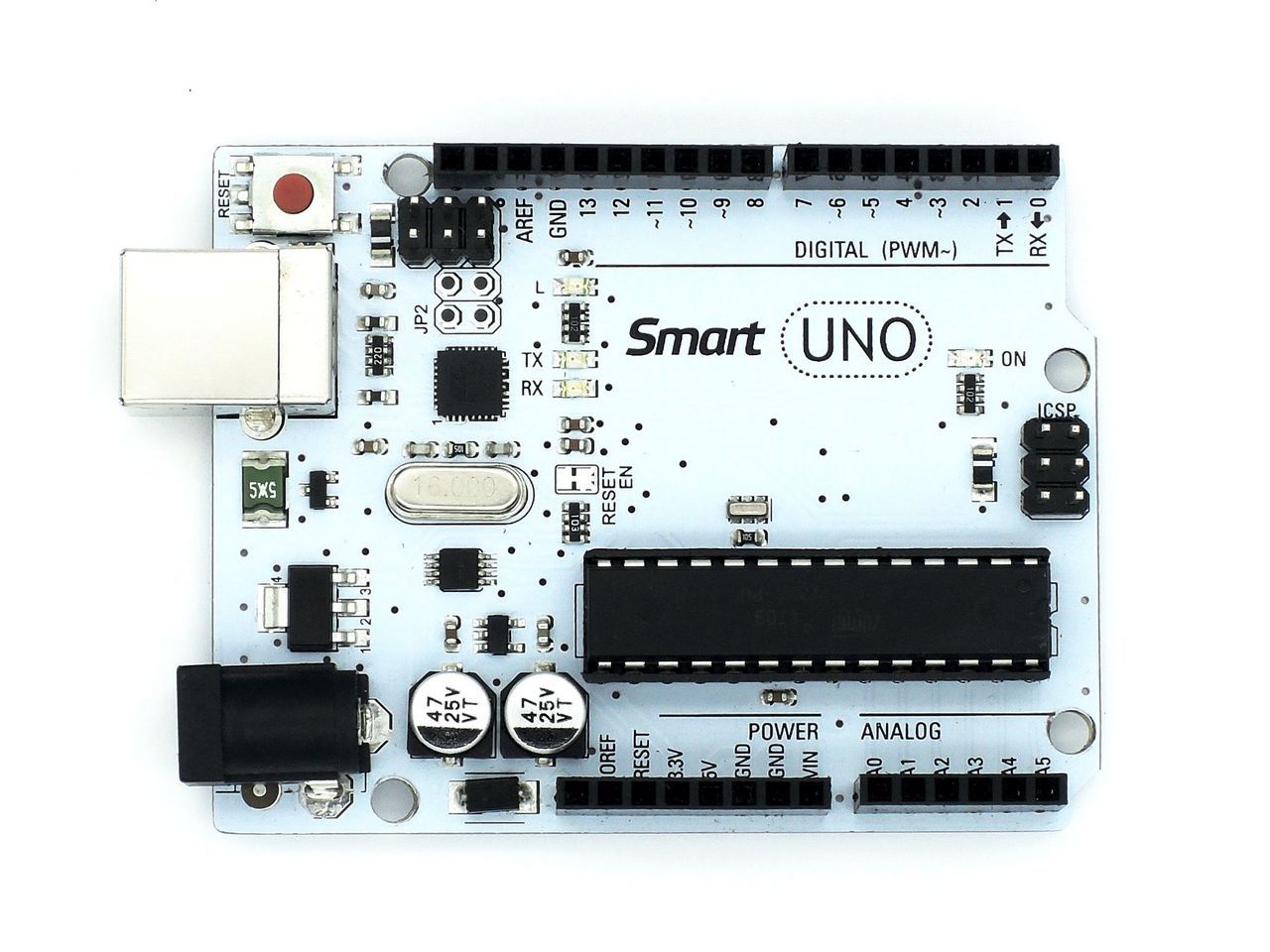

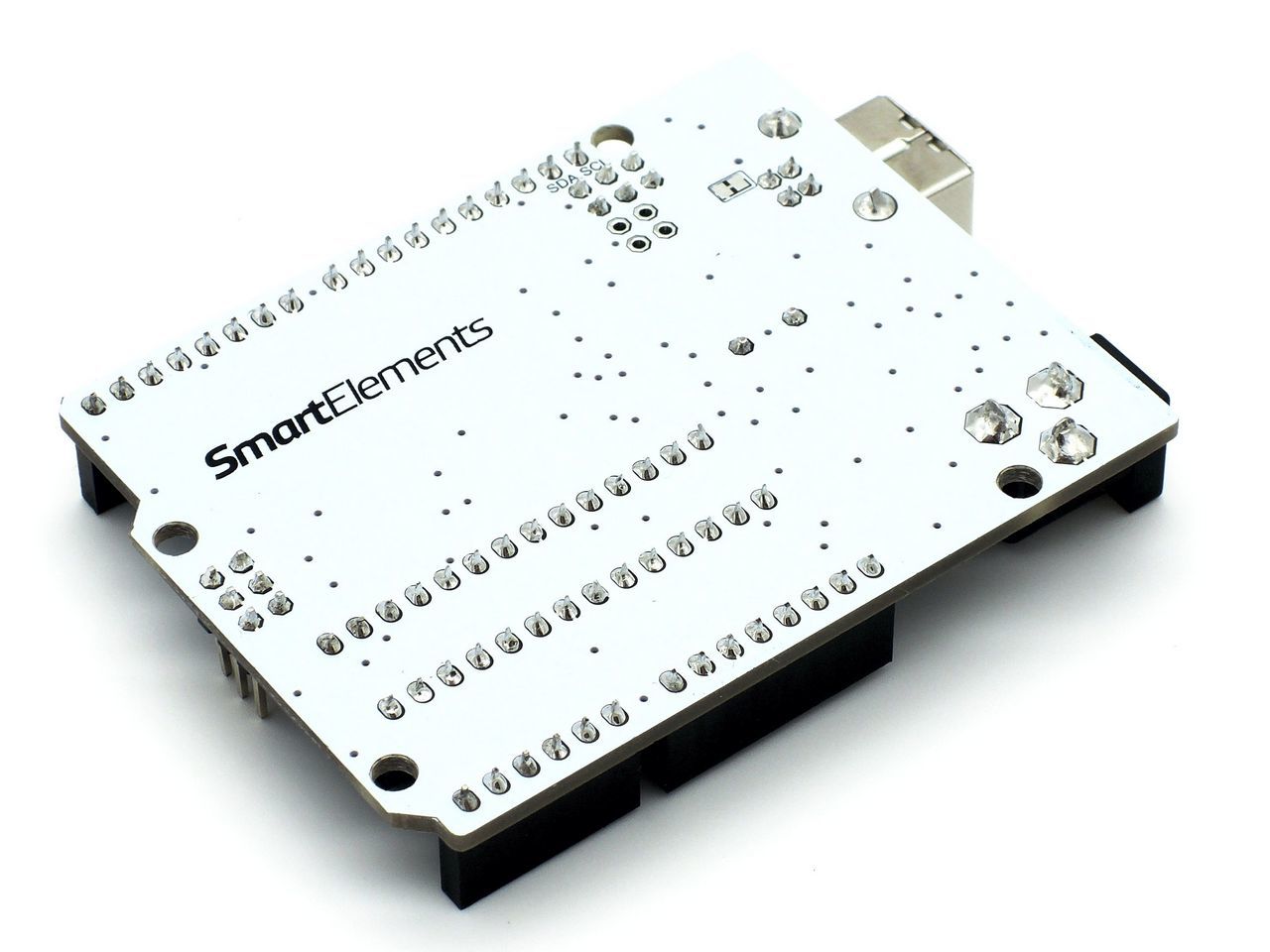

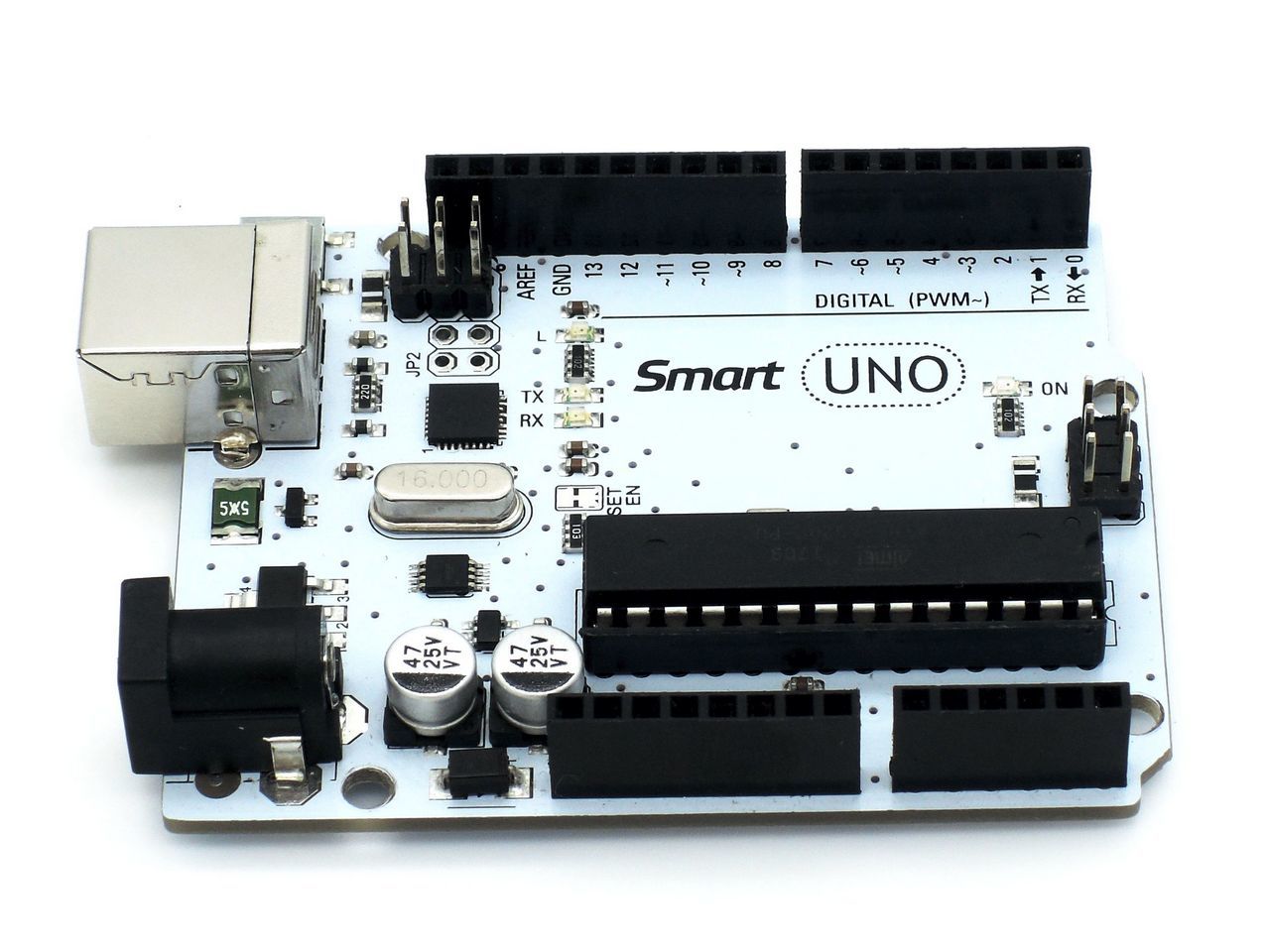

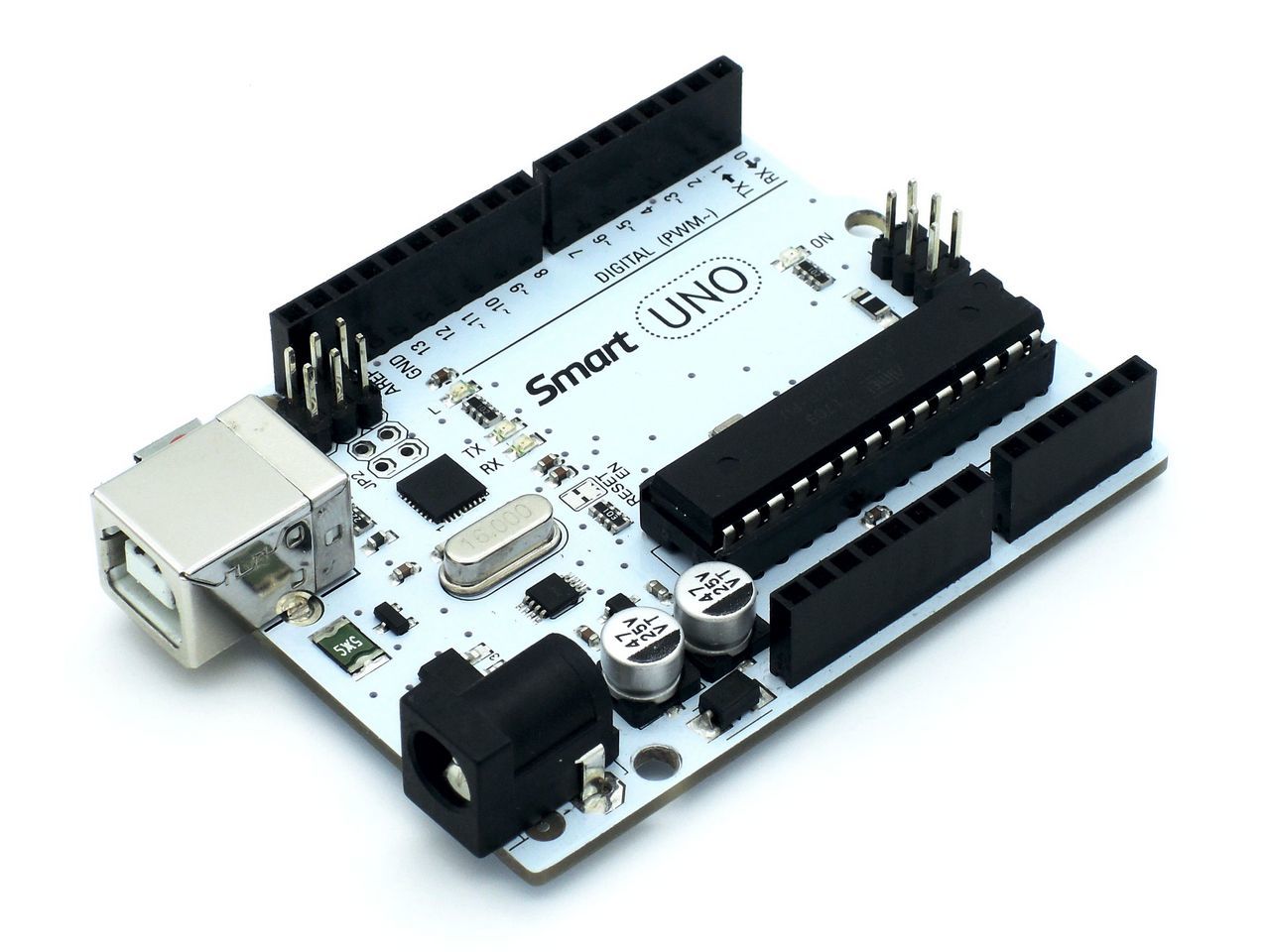

Smart Uno - плата на базе контроллера ATmega328p - аналог оригинальных плат Arduino Uno, не уступающий по качеству сборки и функционалу. Выгодно отличается от оригинальных плат ценой - идеальное решение для бюджетных проектов и начинающих пользователей. Выпускается нами в России. Отличный вариант для тех, кто только начинает осваивать Arduino.

Сам контроллер выполнен в DIP - корпусе, что позволяет использовать плату не только как самостоятельное устройство, но и в качестве программатора. В качестве контроллера связи используется чип Atmega 16U2.

Контроллер входит в состав наборов: "Смарт 10", "Смарт 20", "Смарт 30", а также "МиниБот" и "Смарт РОБО".

Технические характеристики

- микроконтроллер: ATMega328p

- контроллер связи: Atmega 16U2

- тактовая частота: 16 МГц

- SRAM-память (ОЗУ): 2 Кб

- flash-память: 32 Кб

- объем памяти EEPROM: 1 Кб

- цифровые входы/выходы: 14 шт (6 из них с ШИМ)

- аналоговые входы/выходы: 6 шт

- входное рекомендуемое рабочее напряжение: 7-12 В

- входное предельное рабочее напряжение: 6-20 В

- выходное напряжение: 5 В и 3,3 В

- предельный ток вход/выход: 40 мА (для 3,3 В - 50 мА)

- разъем USB: тип B

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Подключение контроллера к компьютеру или ноутбуку осуществляется с помощью кабеля USB B.

Для подключения периферийных устройств удобно использовать Sensor Shield, Motor Shield или различные варианты проводов.

Вы также можете использовать контроллер Smart Uno для программирования контроллеров линейки Mini. Подробнее об этом смотрите в нашей Базе Знаний.

Питание

Для работы платы необходимо питание с напряжением 6-20 В. Однако, напряжение питания менее 7 В приведет к нестабильной работе, а напряжение более 12 В может привести к перегреву платы, поэтому мы рекомендуем использовать оптимальное рабочее напряжение 7-12 В. Питание можно подключать через разъем питания, напрямую к разъемам Vin и GND (7-12 В) или использовать питание от компьютера или ноутбука по USB. Для питания контроллера будет удобно воспользоваться Power Shield.

Программное обеспечение

Smart Uno работает в привычной среде - Arduino IDE, для работы с контроллером в меню настроек необходимо выбирать "Arduino/Genuino Uno". Никаких дополнительных драйверов или настроек не требуется.

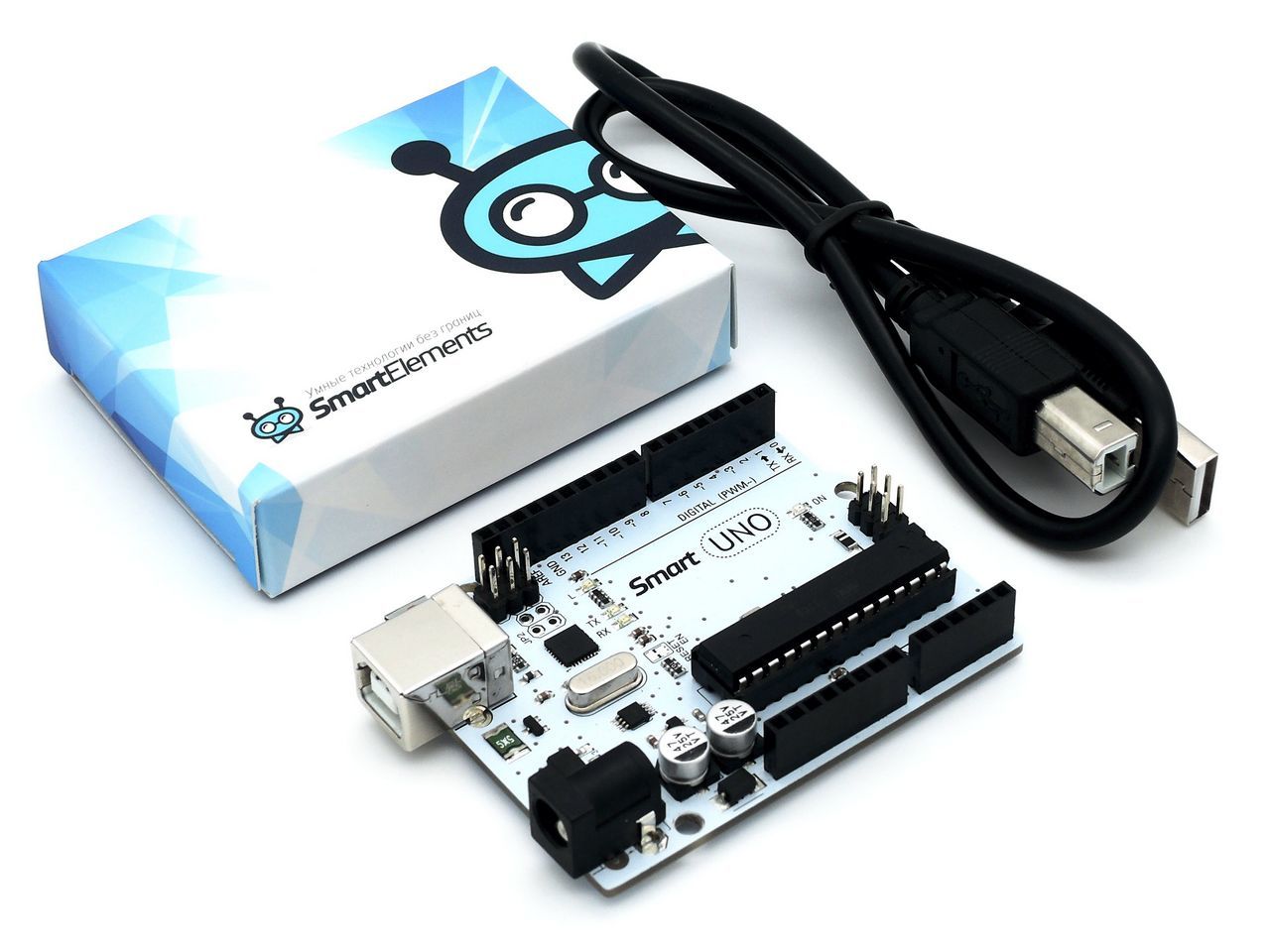

Комплектация

- контроллер х1

- кабель USB для подключения к компьютеру х1

- коробка упаковочная х1
