Модуль индикатора 0,56"
В наличии 4 шт

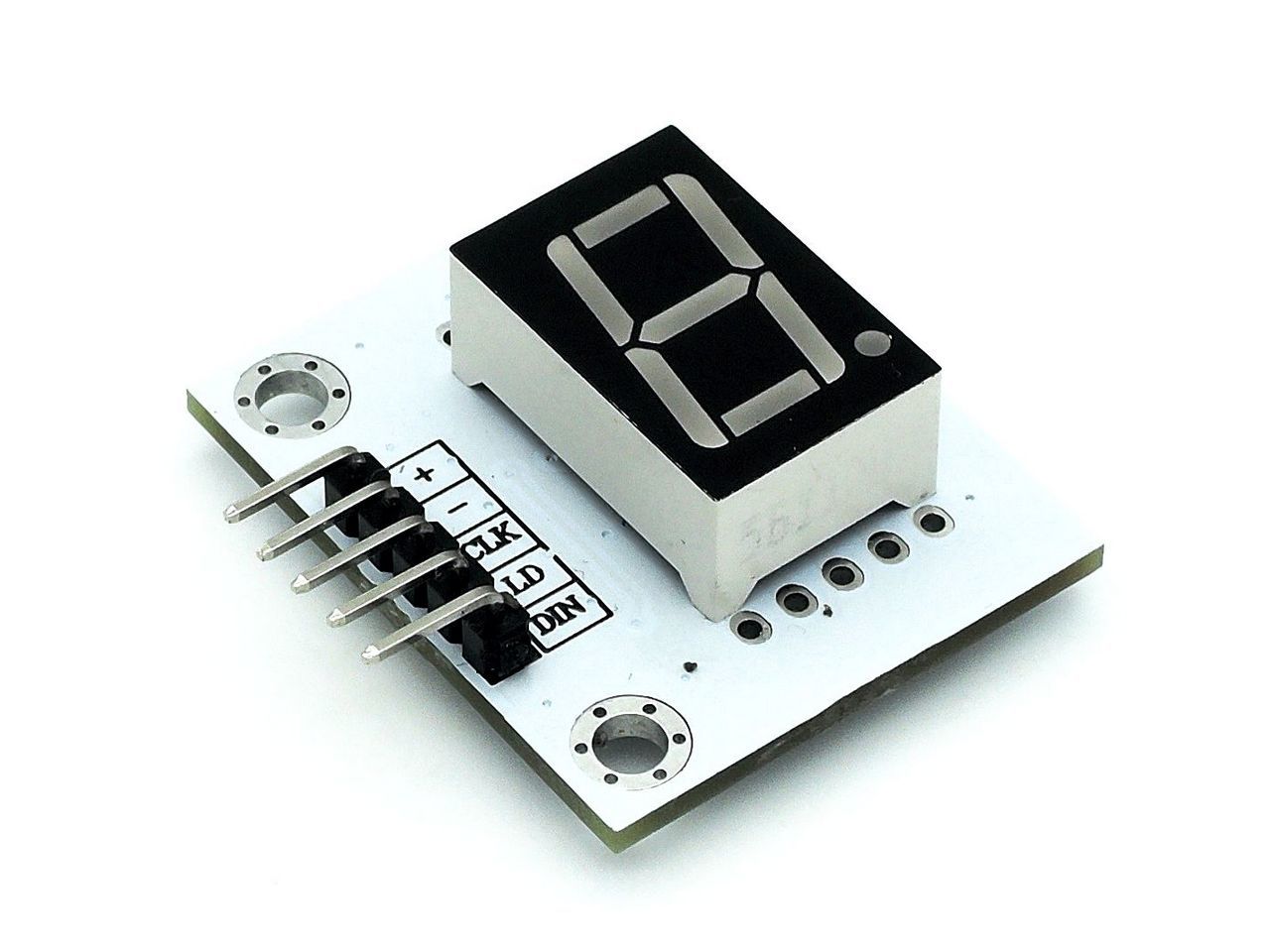

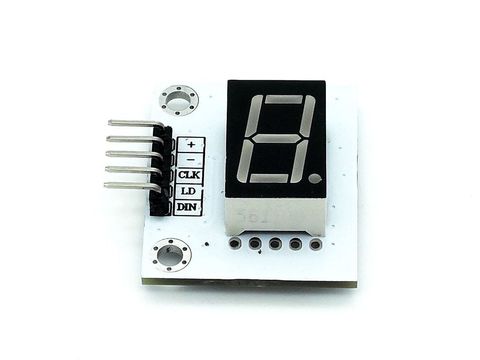

Модуль светодиодного семисегментного одноразрядного индикатора 0,56"
Основные сведения
Модуль светодиодного индикатора предназначен для отображения цифровой и символьной информации. В основе модуля лежит одноразрядный светодиодный индикатор из 7 красных сегментов и 1 точки.

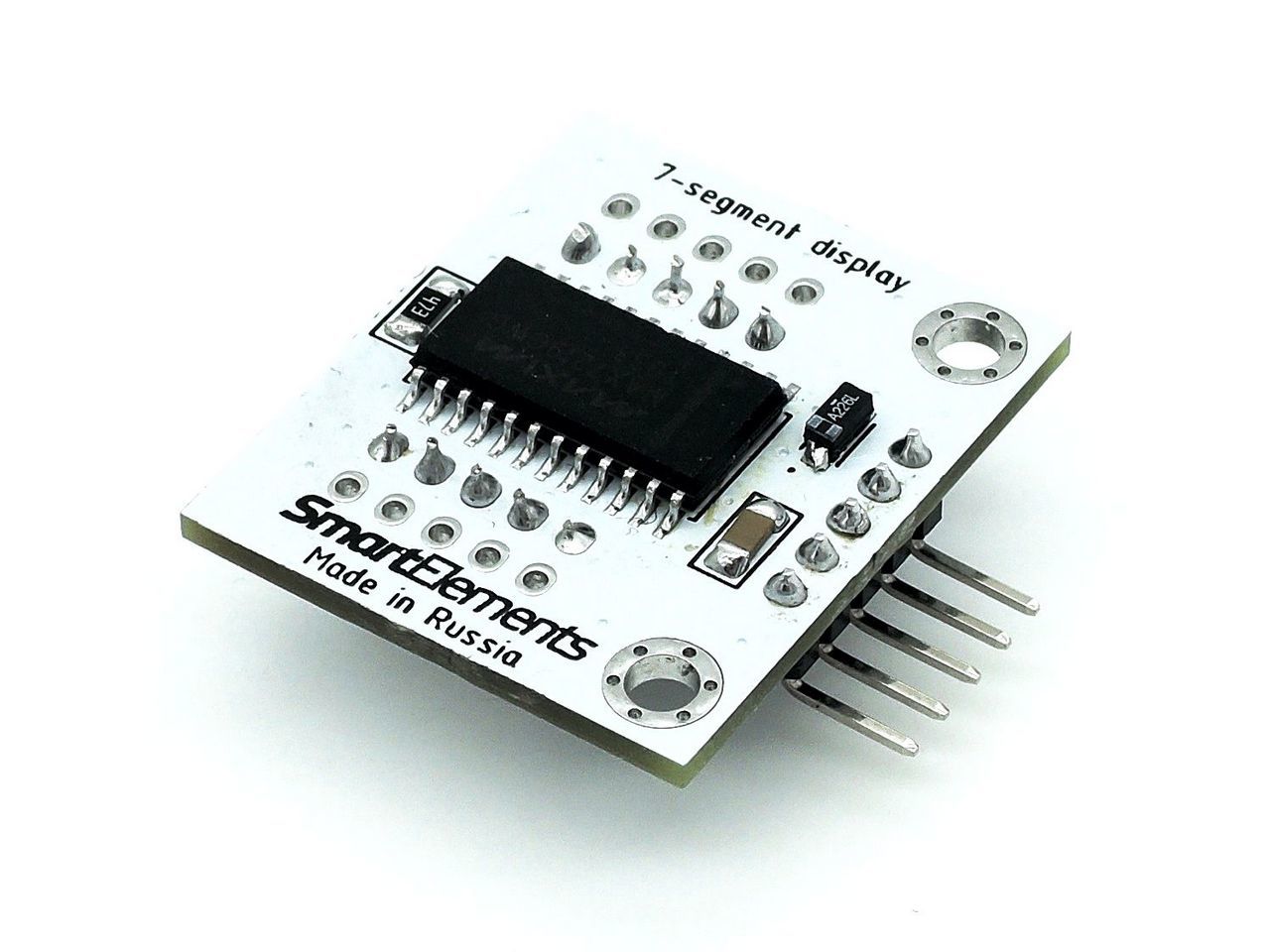

Для управления матрицей используется микросхема MAX7219. С ее помощью для управления модулем потребуется всего три цифровых вывода контроллера.
Для удобства крепления на плате предусмотрены 2 монтажных отверстия под винты М3.
Если вам требуется выводить большее количество информации - воспользуйтесь модулем 4-разрядного индикатора или светодиодной матрицей. Также доступен индикатор большего размера.
Технические характеристики
- рабочее напряжение: 3,3-5 В
- максимальный потребляемый ток: 20 мА
- размер индикатора: 19х13 мм (0,56")
- габаритные размеры ДхШхВ: 23х33х10 мм
Страна производства: Россия
Гарантия: 12 месяцев
Подключение

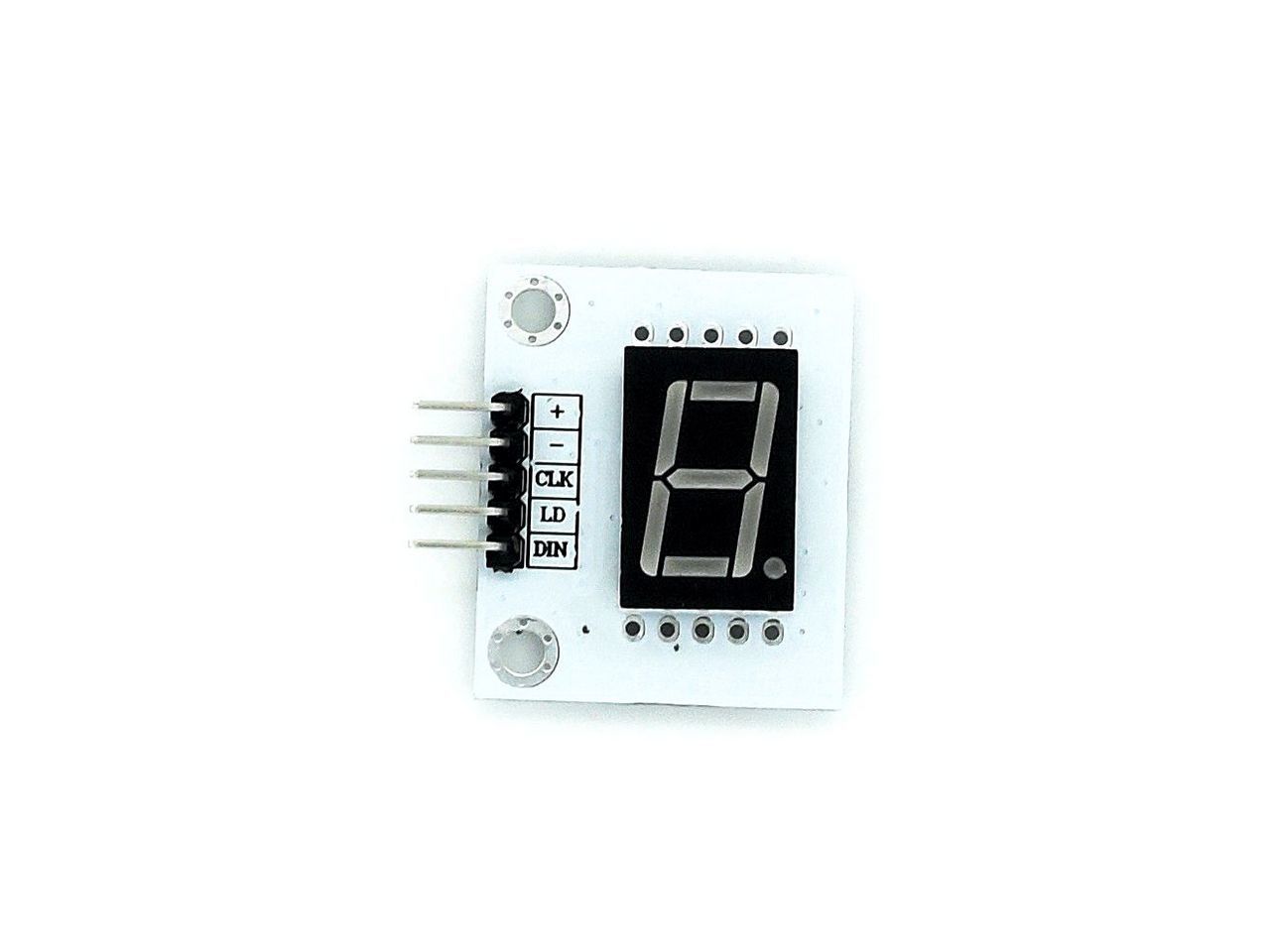

Модуль индикатора подключается к контроллеру с помощью следующих выводов:
+ - соединяется с пином питания контроллера (5V или 3,3V)
- - соединяется с пином контроллера GND (земля)
CLK - соединяется с цифровым пином контроллера
LD - соединяется с цифровым пином контроллера
DIN - соединяется с цифровым пином контроллера

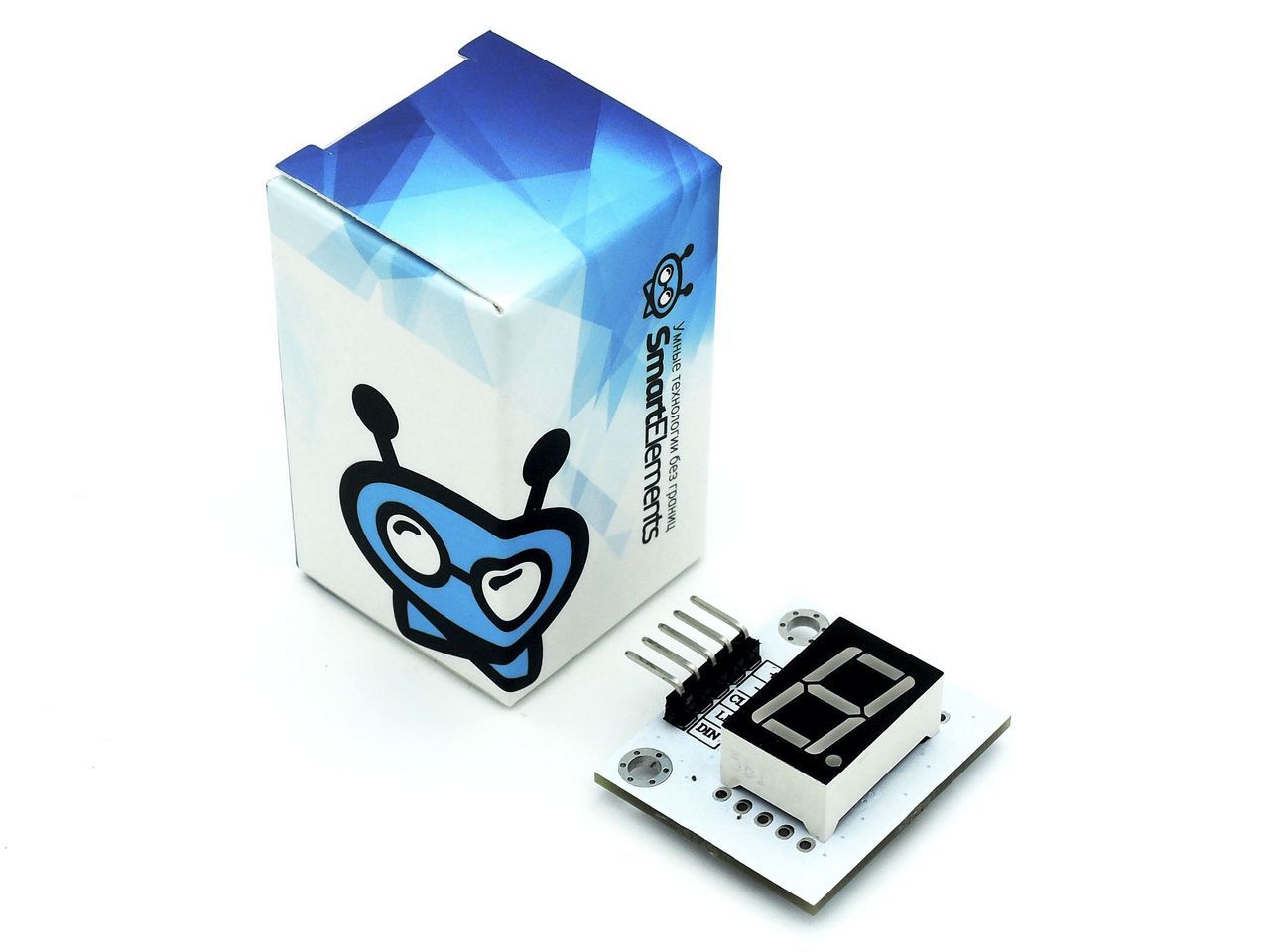

Комплектация
- модуль индикатора х1
- коробка упаковочная х1
