Модуль индикатора 0,8"

В наличии 9 шт

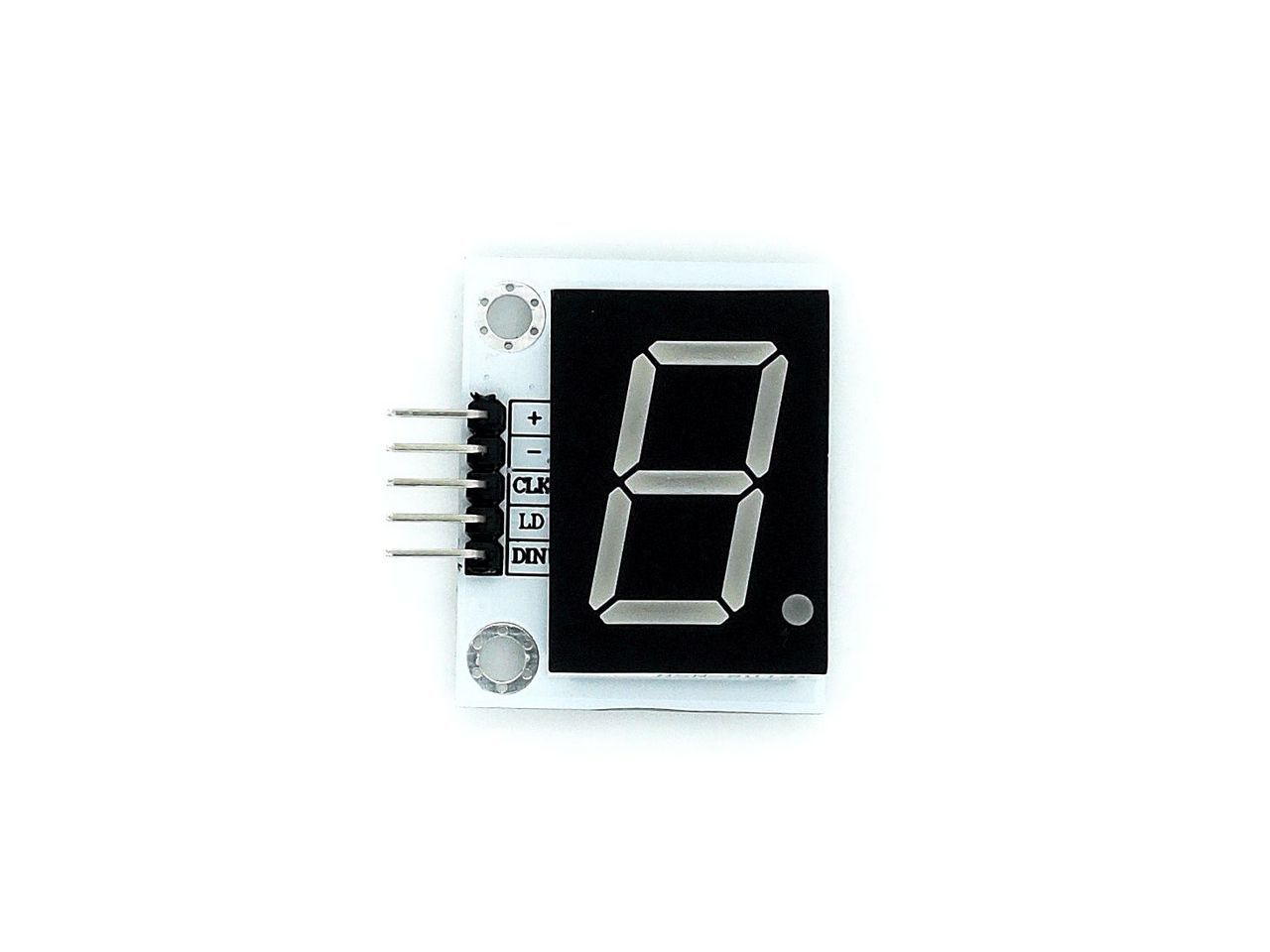

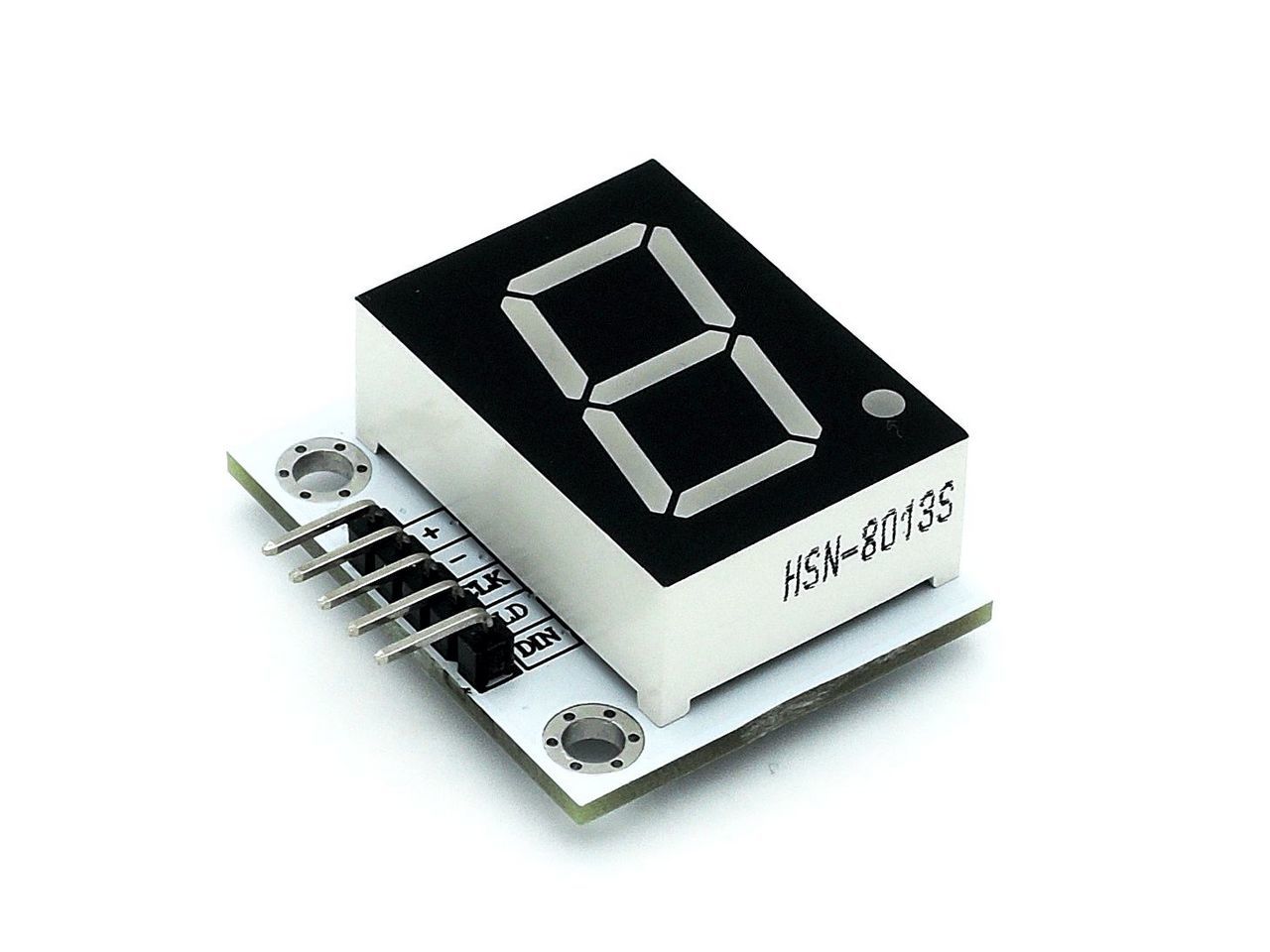

Модуль светодиодного семисегментного одноразрядного индикатора 0,8"


Выбрать

    Основные сведения



    Модуль светодиодного индикатора предназначен для отображения цифровой и символьной информации. В основе модуля лежит одноразрядный светодиодный индикатор из 7 красных сегментов и 1 точки.

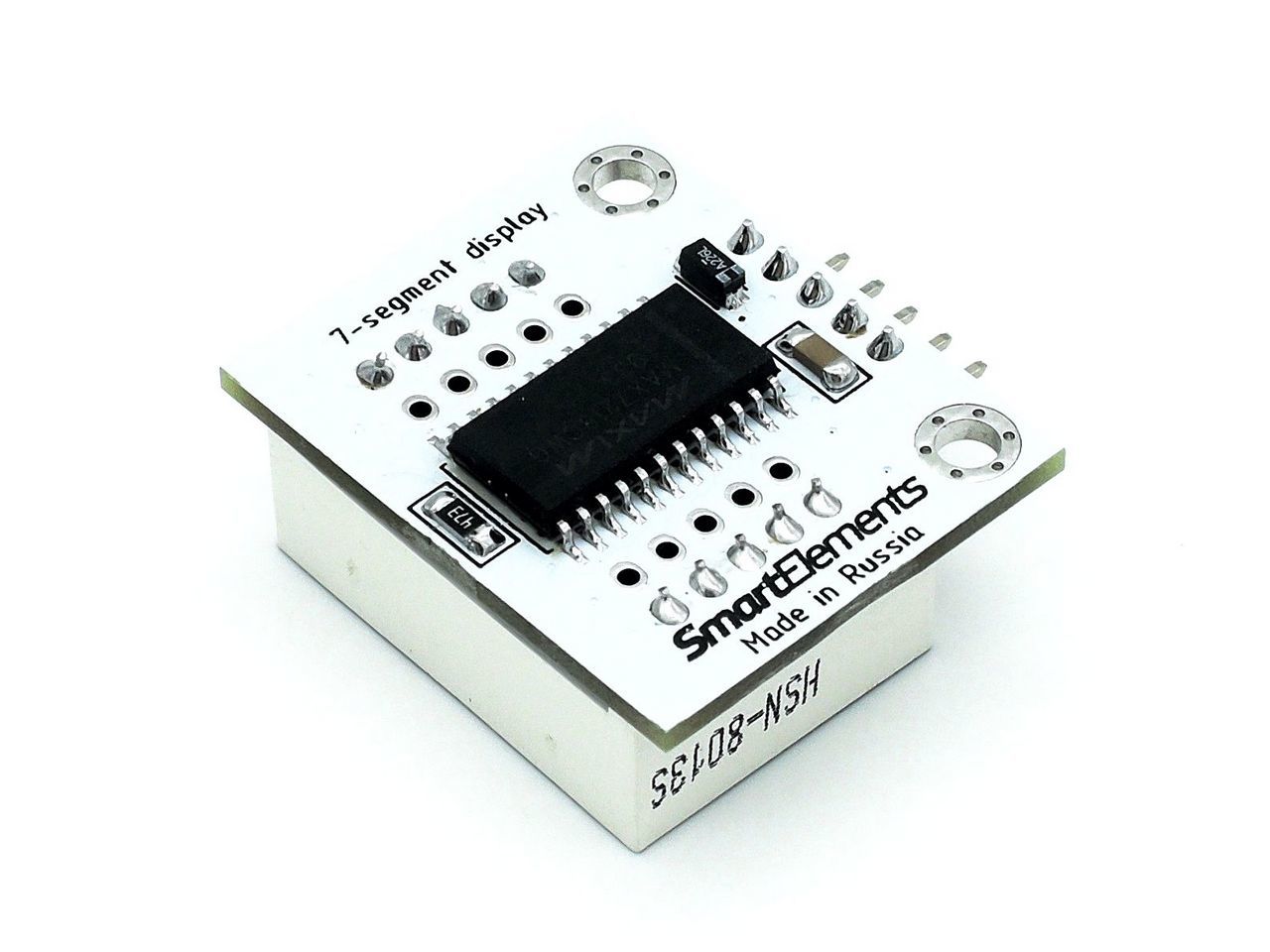

    Для управления матрицей используется микросхема MAX7219. С ее помощью для управления модулем потребуется всего три цифровых вывода контроллера.



    Для удобства крепления на плате предусмотрены 2 монтажных отверстия под винты М3.



    Если вам требуется выводить большее количество информации - воспользуйтесь модулем 4-разрядного индикатора или светодиодной матрицей. Также доступен индикатор меньшего размера.



    Технические характеристики



    - рабочее напряжение: 3,3-5 В

    - максимальный потребляемый ток: 20 мА

    - размер индикатора: 27х20 мм (0,8")

    - габаритные размеры ДхШхВ: 23х33х12 мм



    Страна производства: Россия

    Гарантия: 12 месяцев



    Подключение

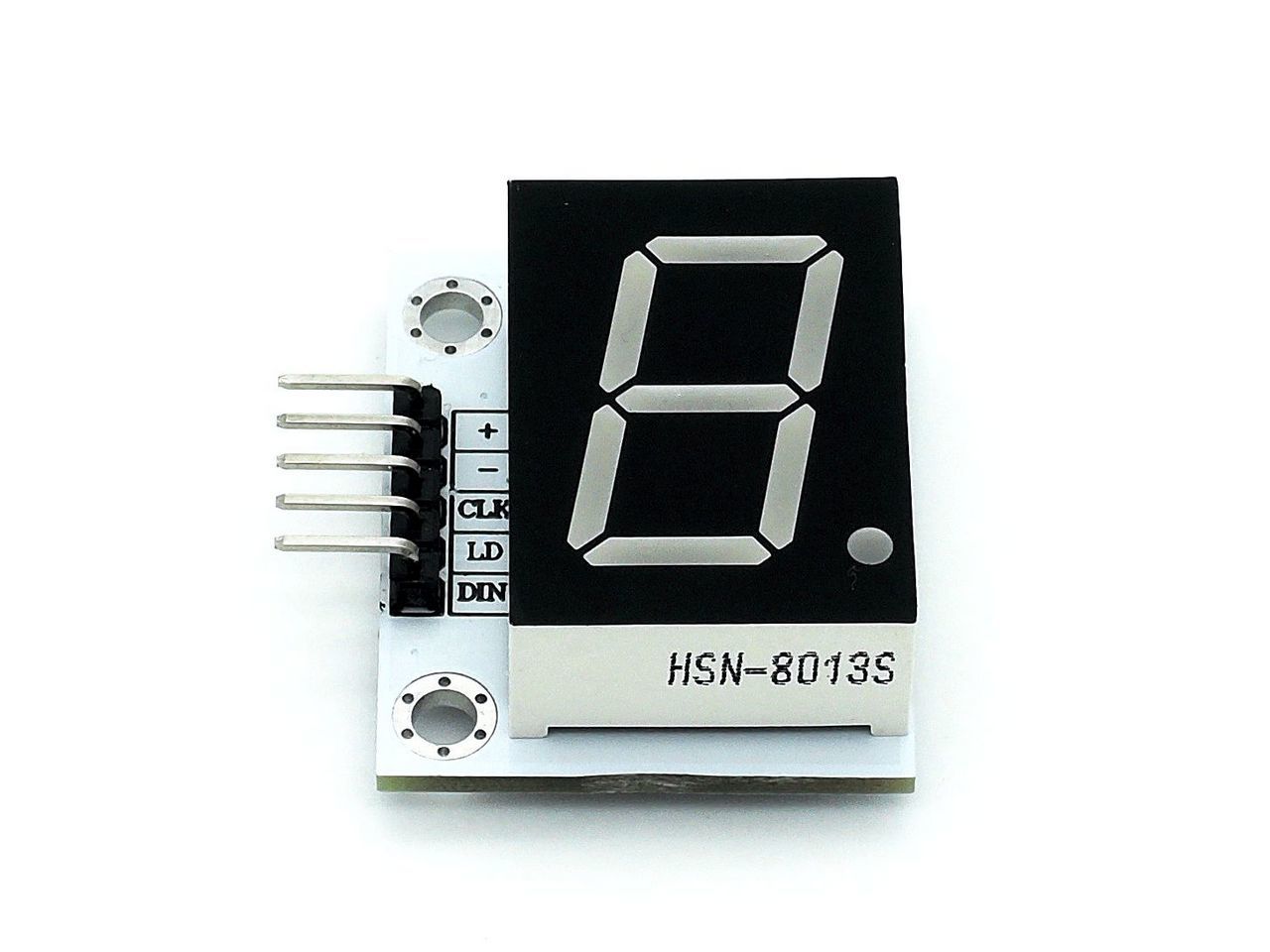

    Модуль индикатора подключается к контроллеру с помощью следующих выводов:

    + - соединяется с пином питания контроллера (5V или 3,3V)

    - - соединяется с пином контроллера GND (земля)

    CLK - соединяется с цифровым пином контроллера

    LD - соединяется с цифровым пином контроллера

    DIN - соединяется с цифровым пином контроллера

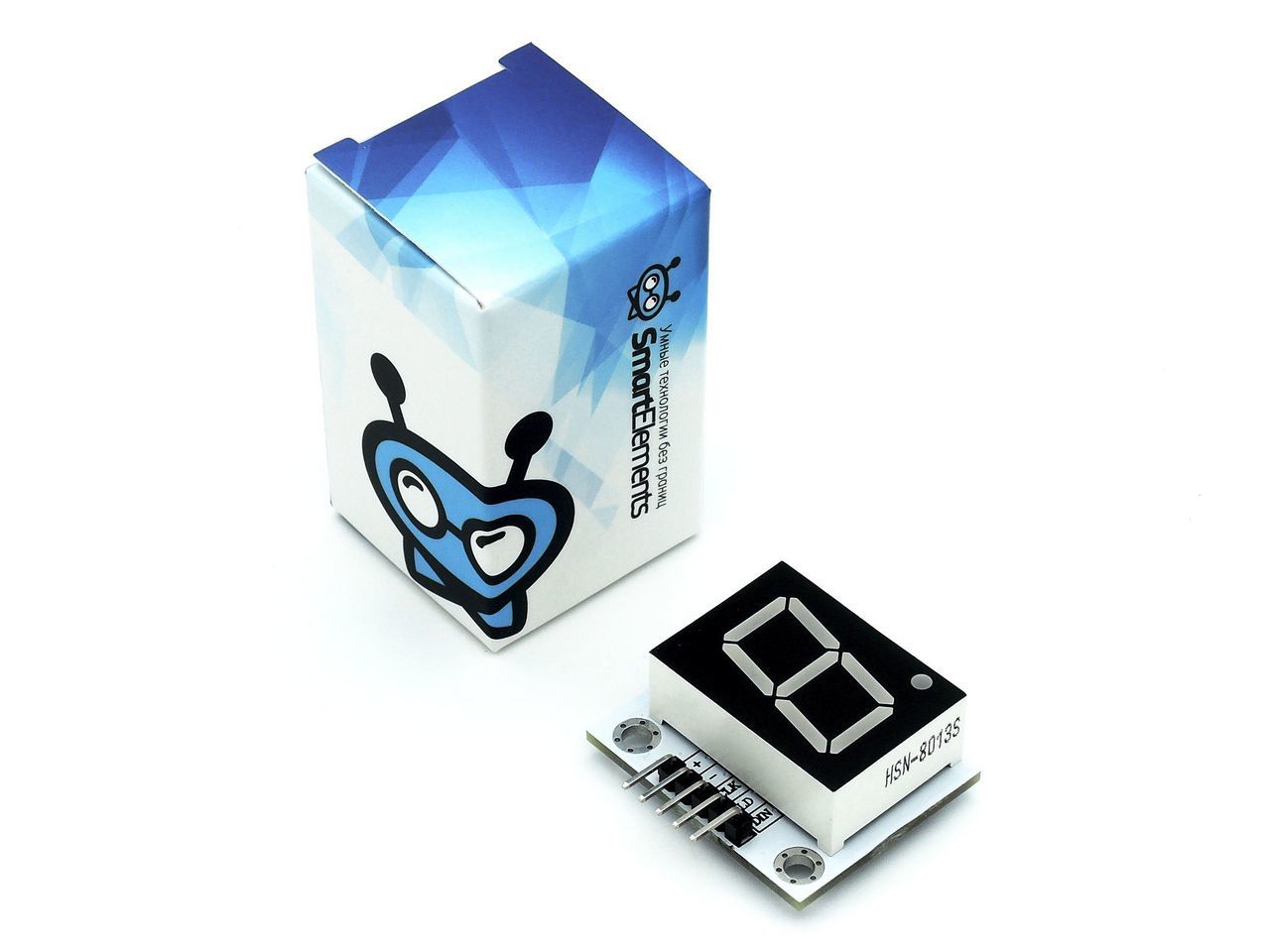

    Комплектация



    - модуль индикатора х1

    - коробка упаковочная х1



    Ссылки



    "База знаний" - Модуль 1-разрядного индикатора

    Библиотека для работы с модулем
