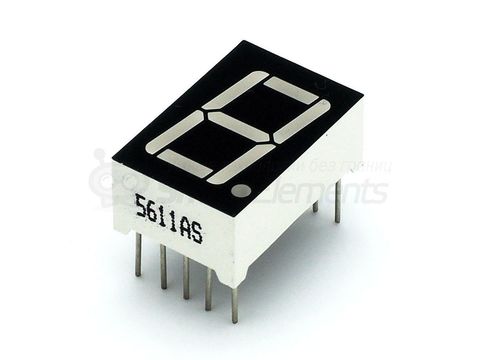

1-разрядный индикатор 0,56" с общим анодом

Основные сведения

Светодиодный 7-сегментный индикатор предназначен для вывода цифровой и символьной индикации. Светодиодный индикатор - это устройство, в котором светодиоды расположены в определенном порядке, благодаря включению которых можно добиться отображения определенной информации. Данная модель индикатора - с общим анодом. Это значит, что катоды у каждого сегмента отдельные, а анод - один общий на весь индикатор.

Индикатор позволяет позволяет выводить 1 цифру (разряд), который состоит из 7 сегментов и 1 точки.

Также доступен 7-сегментный 1-разрядный индикатор с общим катодом.

Технические харакетристики

- падение напряжения: 1,8-2,2 В

- максимальное обратное напряжение: 5 В

- максимальный потребляемый ток: 30 мА

- габаритные размеры ДхШхВ: 19х12,6х8 мм

- количество разрядов: 1

- количество сегментов в разряде: 7

- цвет сегментов: красный

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Светодиодный индикатор имеет 10 выводов. Посокльку эта модель индикатора с общим анодом, то анод для всех сегментов будет общим. В качестве анодов используются выводы индикатора 3 и 8 (можно использовать любой из них). В качестве катодов используются следующие выводы индикатора: 7, 6, 4, 2, 1, 9, 10, 5 (точка). Выводы индикатора нумеруются по порядку против часовой стрелки, начиная с левого нижнего. Низ индикатора при этом обозначается маркировкой модели, нанесенной на один из его торцов.

Не забудьте, что светодиодный индикатор нельзя подключать к контроллеру напрямую, для подключения необходимо включать в цепь каждого сегмента резистор, номиналом 220-350 Ом.
