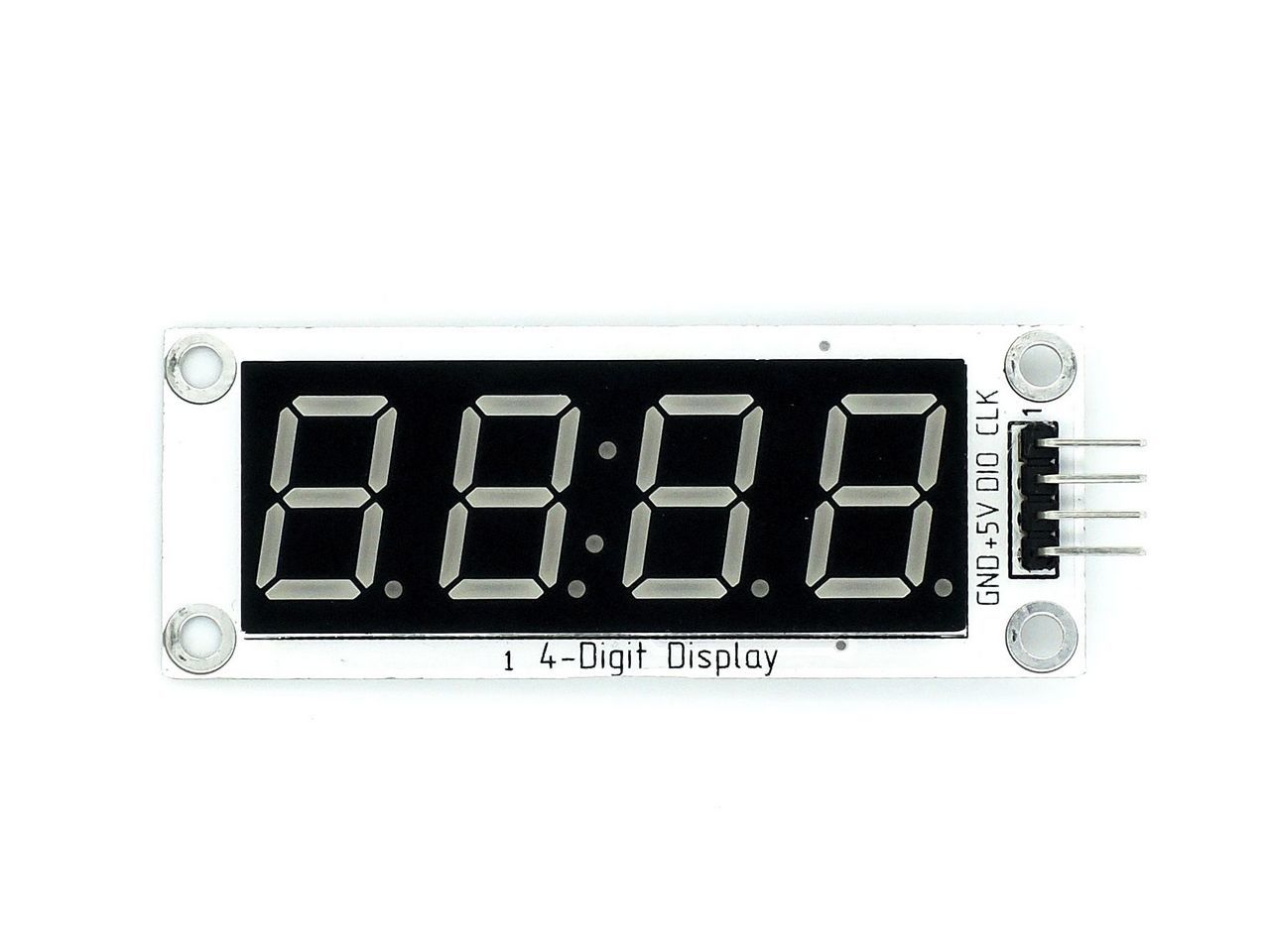

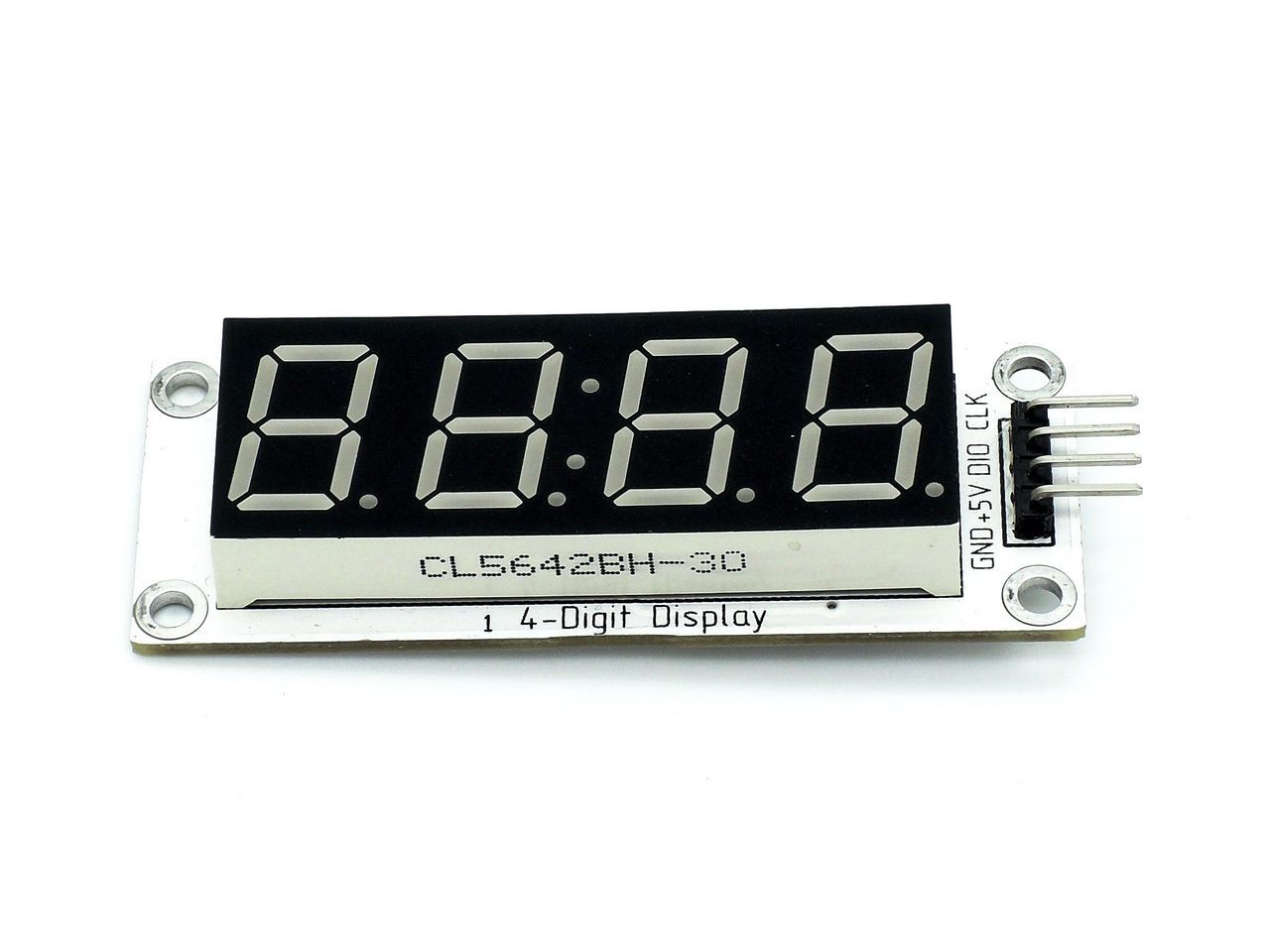

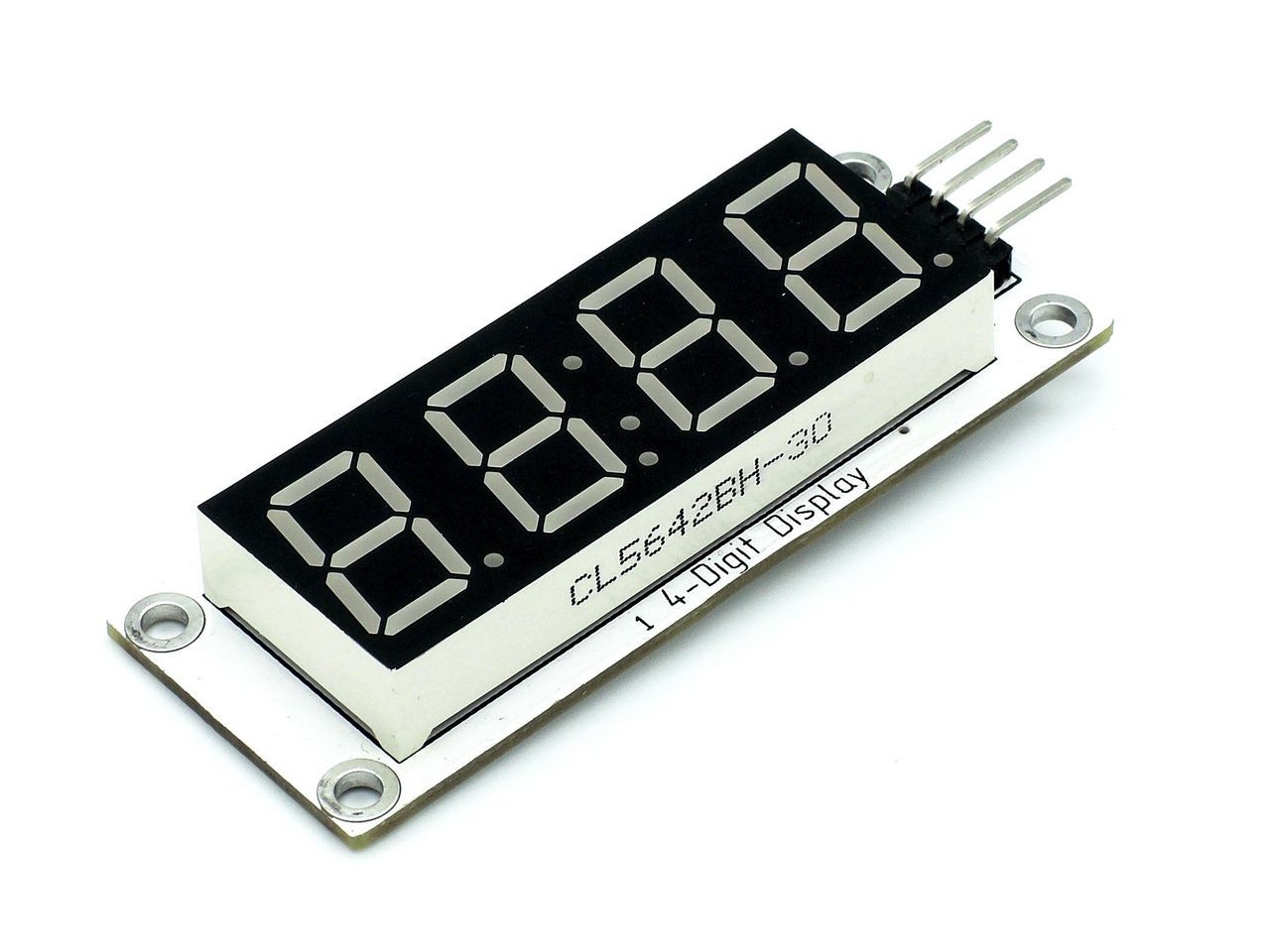

Модуль 4-разрядного индикатора (красный)

Модуль 4-разрядного индикатора для отображения цифровой и символьной информации

Артикул: 09014
+-

Цена: 420 руб

Добавить в корзину
В наличии более 10 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения

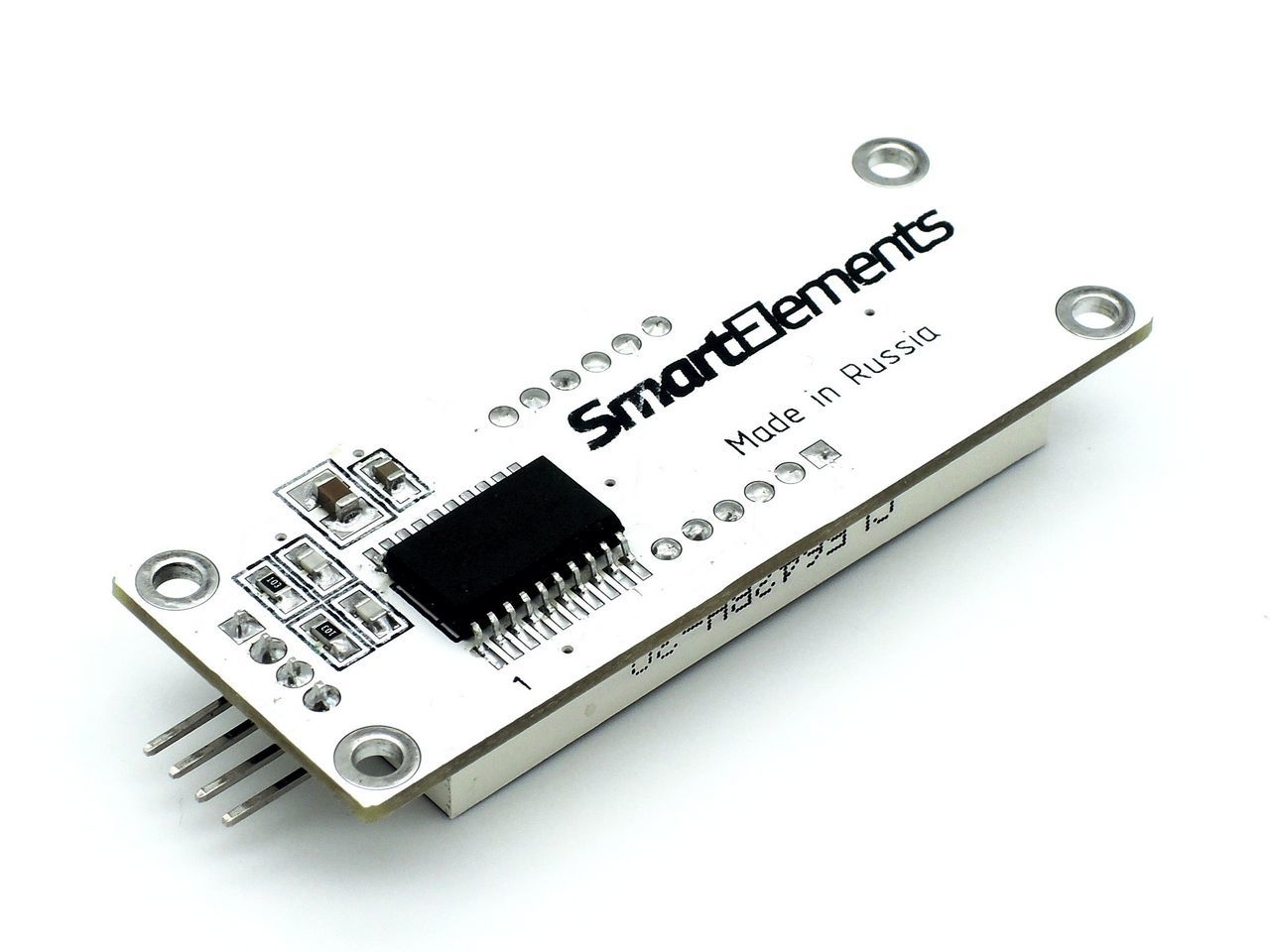

Светодиодные сегметные индикаторы являются наиболее простым и доступным способом вывода символьной информации, однако, для их подключения требуются дополнительные резисторы и очень много проводов. Мы решили эту задачу, поставив для управления индикатором микросхему TM1637. Теперь с помощью всего четырех проводов и несложной библиотеки можно сделать отличную индикацию для ваших проектов.



Плата содержит все необходимые компоненты для работы индикатора. Подключение осуществляется поредством четырехпроводного шлейфа напрямую к контроллеру - это экономит время, размеры конечного устройства, а также ценные свободные выводы контроллера.



Подключается посредством четырех проводов, занимая тем самым всего два цифровых выода контроллера. Цвет символов - красный. Поддерживается программная регулировка яркости символов.



Модуль 4-разрядного индикатора удобно подключить к специальному району DIST на Motor Shield с помощью шлейфа "мама-мама". Это будет полезно в проектах роботов, когда необходимо вывести информацию, например, о режиме работа робота или скорости его движения.



Технические характеристики



- рабочее напряжение: 5 В

- максимальный потребляемый ток: 60 мА

- размер индикатора: 0,56''

- габаритные размеры ДхШхВ: 65х25х12мм



Страна производства: Россия

Гарантия: 12 месяцев



Подключение



Модуль индикатора подключается к контроллеру посредством четырех проводов:

GND - пин контроллера GND (земля)

+5V - пин контроллера (5 V)

DIO - цифровой пин контроллера

CLK - цифровой пин контроллера



Комплектация



- модуль индикатора х1

- пакет упаковочный х1



Ссылки



"База знаний" - Модуль 4-разрядного индикатора

Библиотека для работы с модулем
