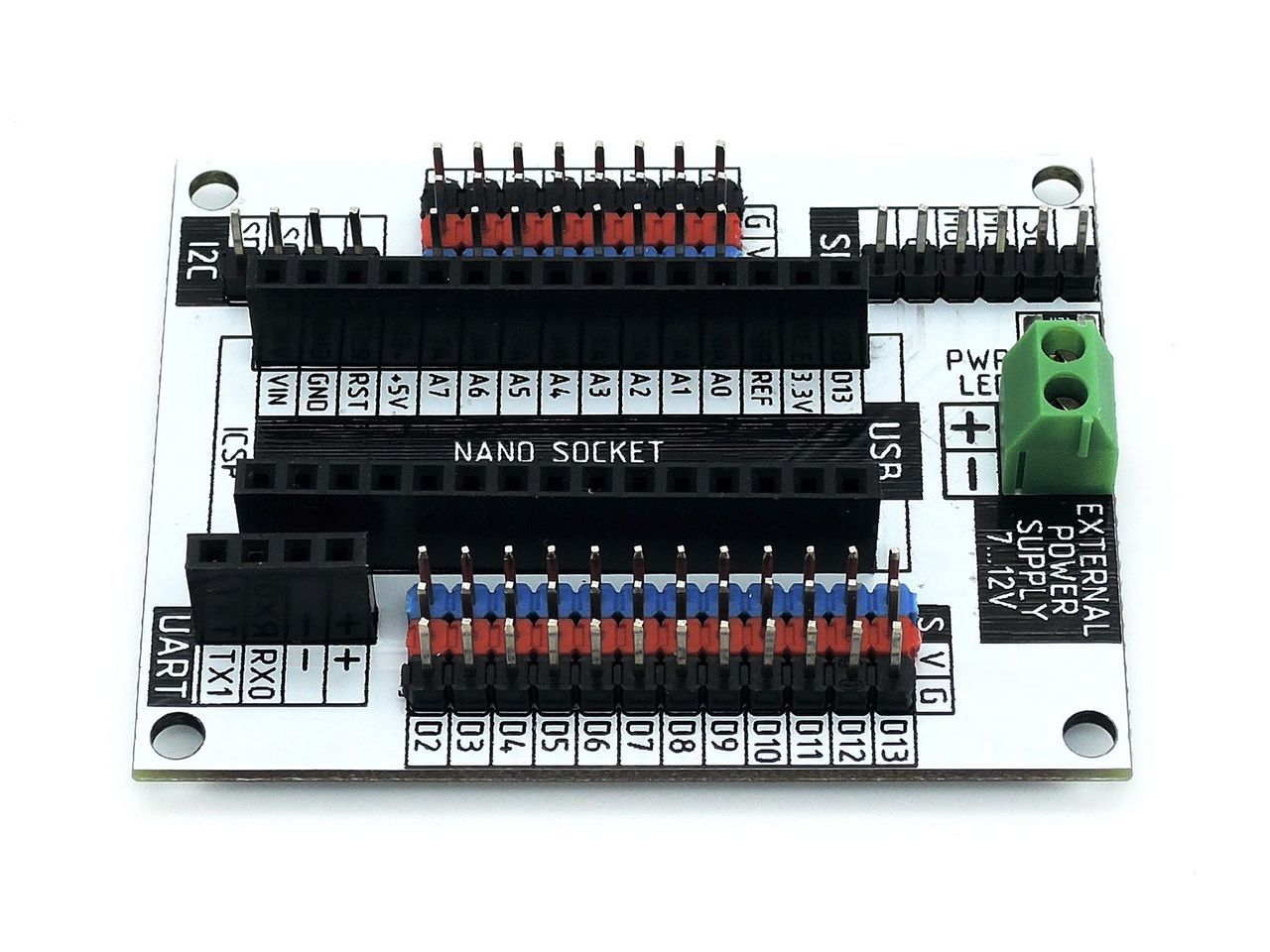

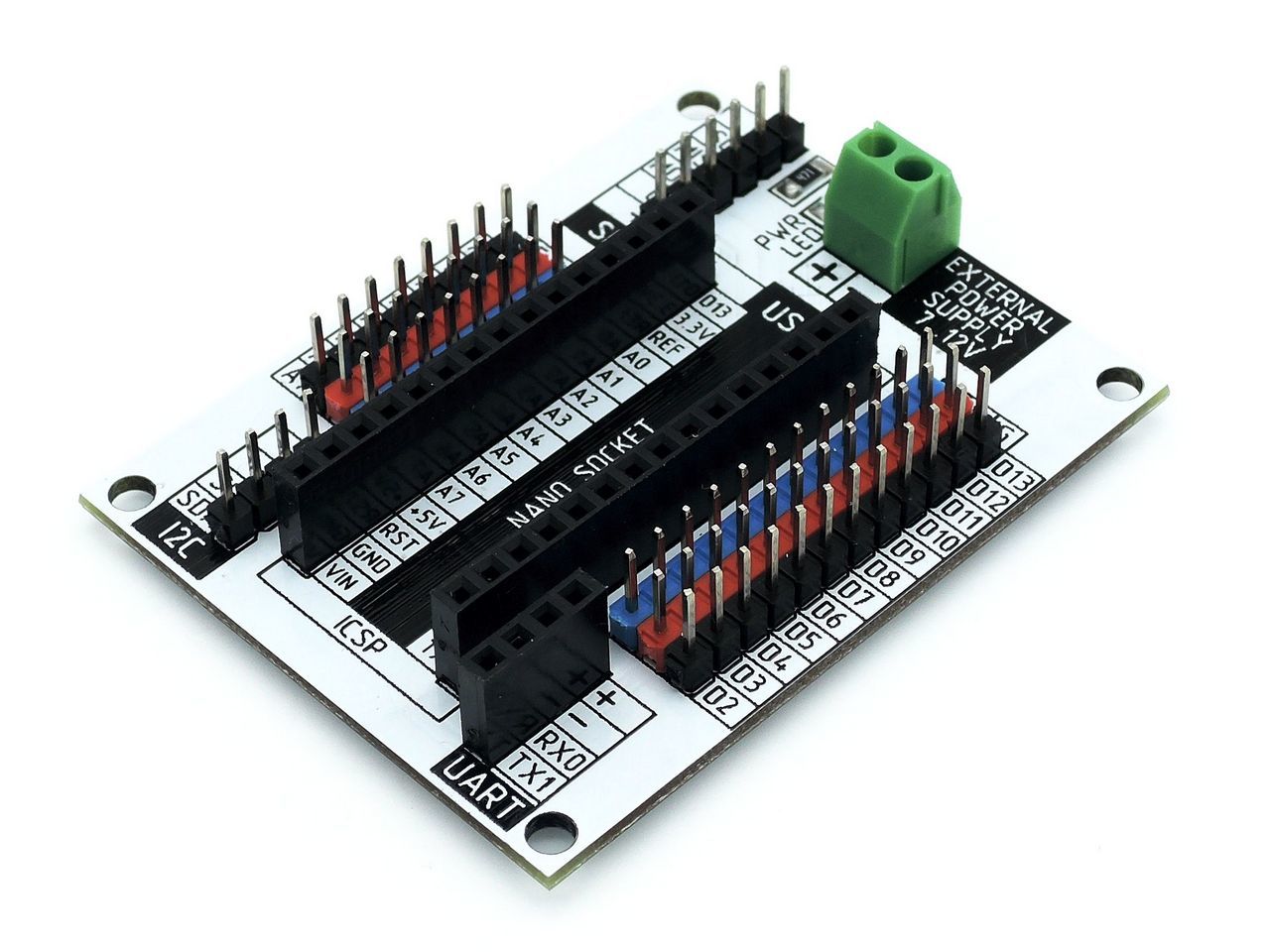

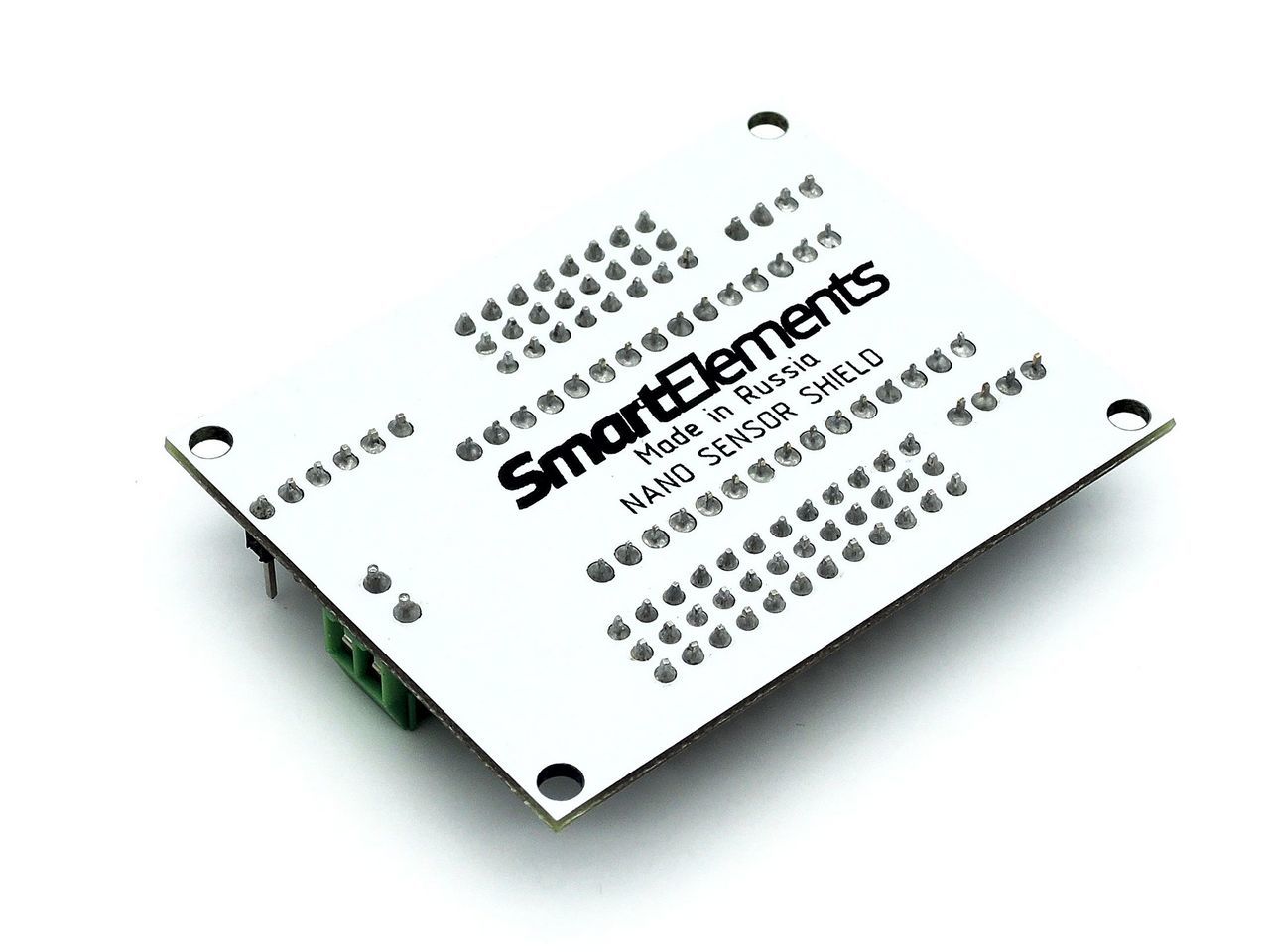

Nano Sensor Shield

В наличии 3 шт

Плата расширения Sensor Shield для подключения периферии для контроллеров Nano


Выбрать

    Основные сведения



    Контроллеры Arduinо Nano и их аналоги имеют компактные размеры и нашли широкое применение в проектах, где важны размеры. Однако, подключение периферии к таким контроллерам всегда затруднительно. На помощь приходит Nano Sensor Shield.



    Nano Sensor Shield имеет функционал, аналогичный классическим Sensor Shield для контроллеров Arduino Uno и Arduino Mega и позволяет подключать большое количество датчиков и модулей с помощью трехпроводных шлейфов (S, +, -). С помощью платы можно одновременно подключить до 8 аналоговых и до 12 цифровых устройств. Также дополнительные выводы на плате позволяют подключать устройства, работающие по интерфейсам I2C, UART и SPI.

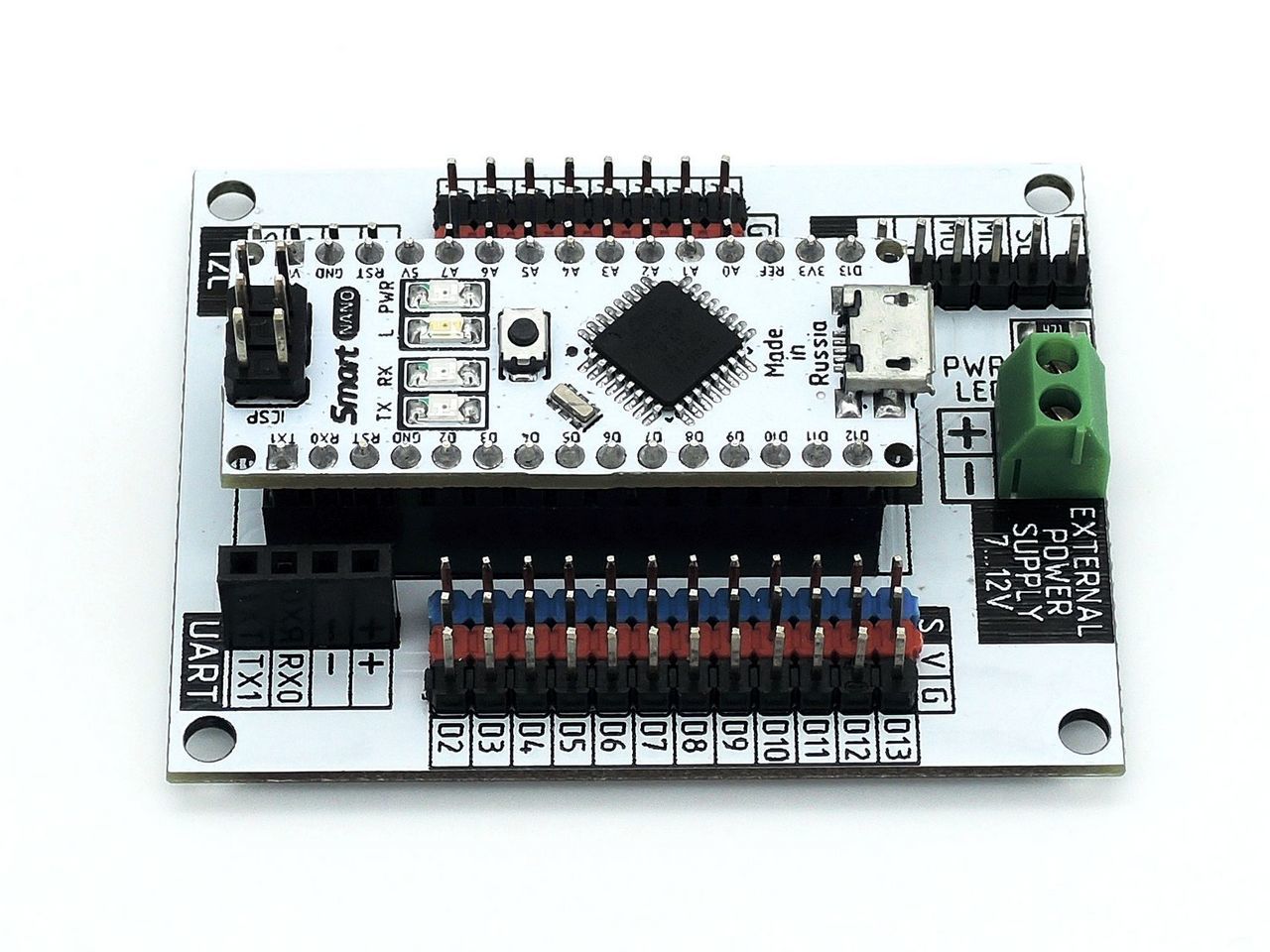

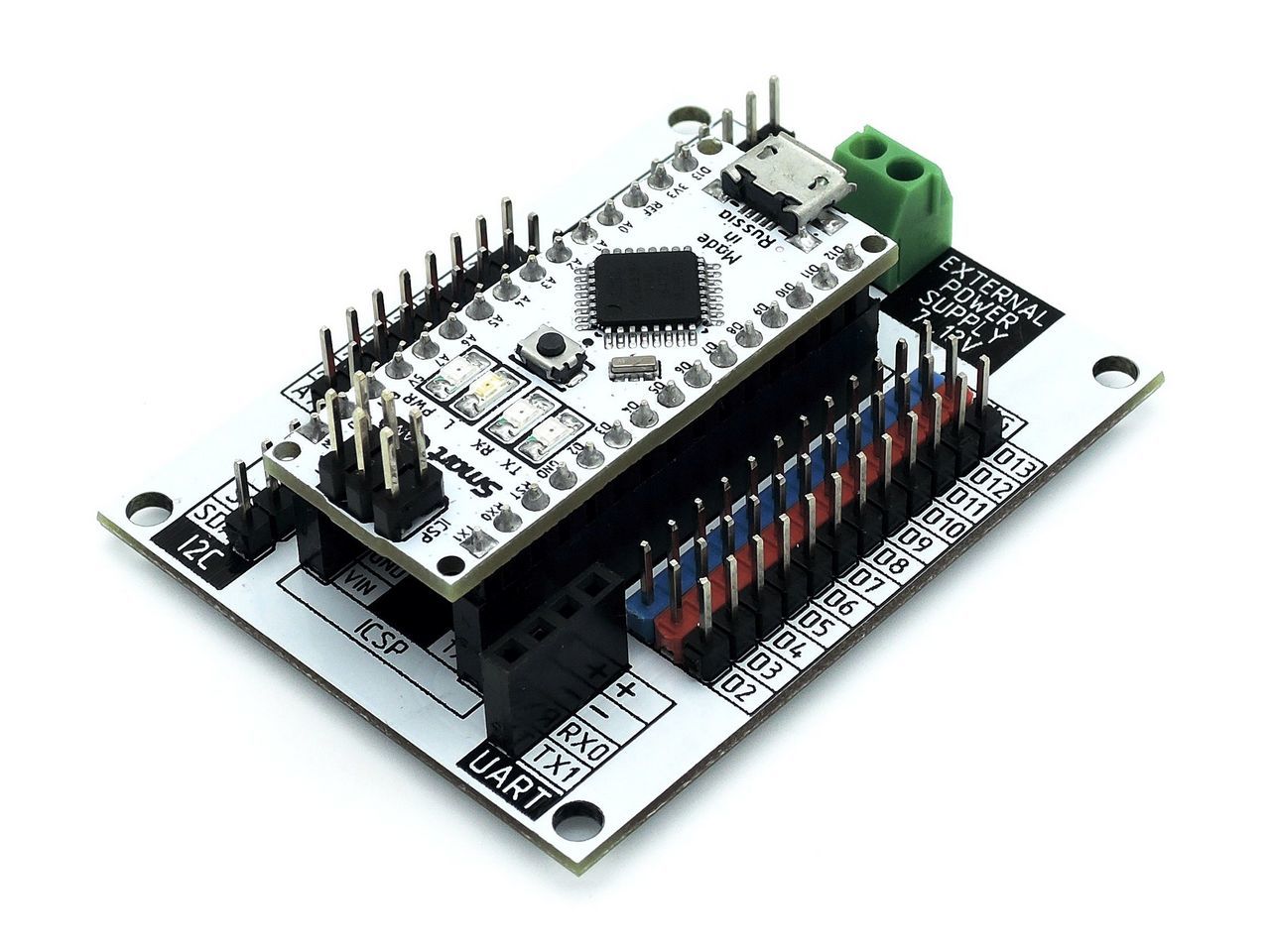

    Nano Sensor Shield полностью совместим с контроллерами Arduino Nano и Smart Nano. Также шилд можно ограниченно использовать с контроллерами Arduino Pro Mini (только 5 В, 16 мГц), при этом данной плате будут соответствовать только цифровые выводы D2-D9 включительно и вывод шины UART. Также Arduino Pro Mini использует выводы D10-D13 и A0-A3.



    Для крепления Nano Sensor Shield по углам платы предусмотрены 4 отверстия под винт М3.



    Технические характеристики



    - габаритные размеры ДхШхВ: 60х46х12 мм



    Страна производства: Россия

    Гарантия: 12 месяцев



    Подключение

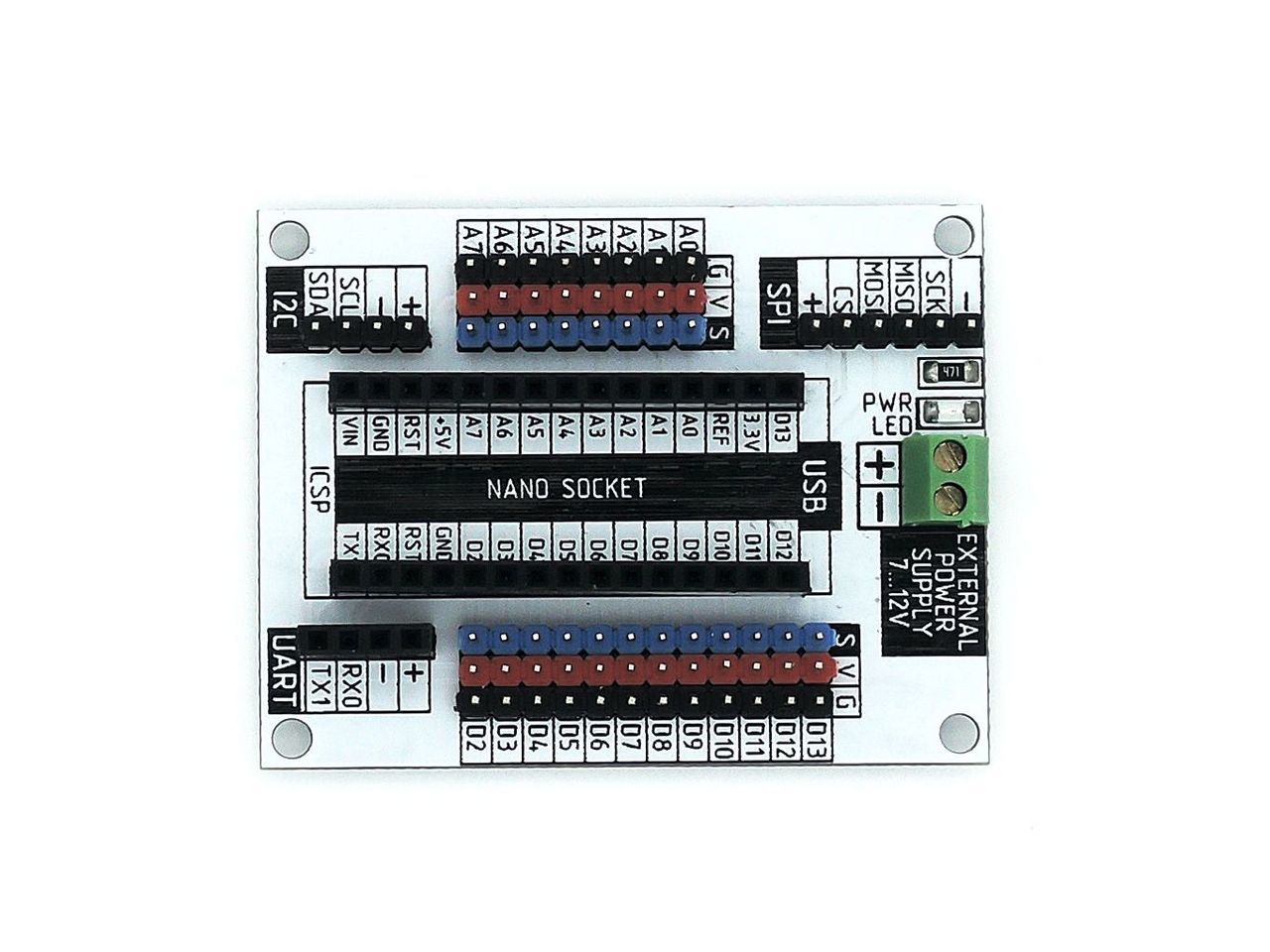

    Плата позволяет подключить 8 аналоговых устройств и 12 цифровых посредством трехпроводных шлейфов. Кроме того, на плате предусмотрены следующие дополнительные разъемы: UART, SPI, I2C.



    Интерфейс UART задействует выводы TX1 и RX0 контроллера, интерфейс SPI использует выводы D10-D13, интерфейс I2C - A4 и A5. При использовании данных выводов - обозначенные пины контроллера будут недоступны.



    Подключение устройств осуществляется с помощью следующих пинов:

    S - Signal (сигнал)

    V - VCC (питание)

    G - GND ("земля")



    Аналоговые выоды имеют префикс A перед номером пина. Цифровые выводы имеют префикс D перед номером пина.



    Светодиод на плате отображает состояние питания Nano Sensor Shield: если светодиод горит - шилд получает питание, если не горит - питание на шилд не поступает.



    Питание на выоды Nano Sensor Shield подается от вывода +5V контроллера. Питание 3,3 В шилдом не задействовано. В том случае, если силы тока при питании шилда через USB разъем контроллера становится недостаточно - допускается подключение внешнего питания с помощью винтовой клеммной колодки. Напряжение внешнего питания должно быть в диапазоне от 7 до 12 Вольт. Напряжение от колодки подается на пин контроллера Vin, где через преобразователь оно преобразуется в 5 В.



    Обратите внимание, при большом количестве используемой периферии, учитывайте суммарный потребляемый ими ток и максимальный ток, который способен выдать тот или иной контроллер (для Smart Nano - это не более 800 мА при 5 В).

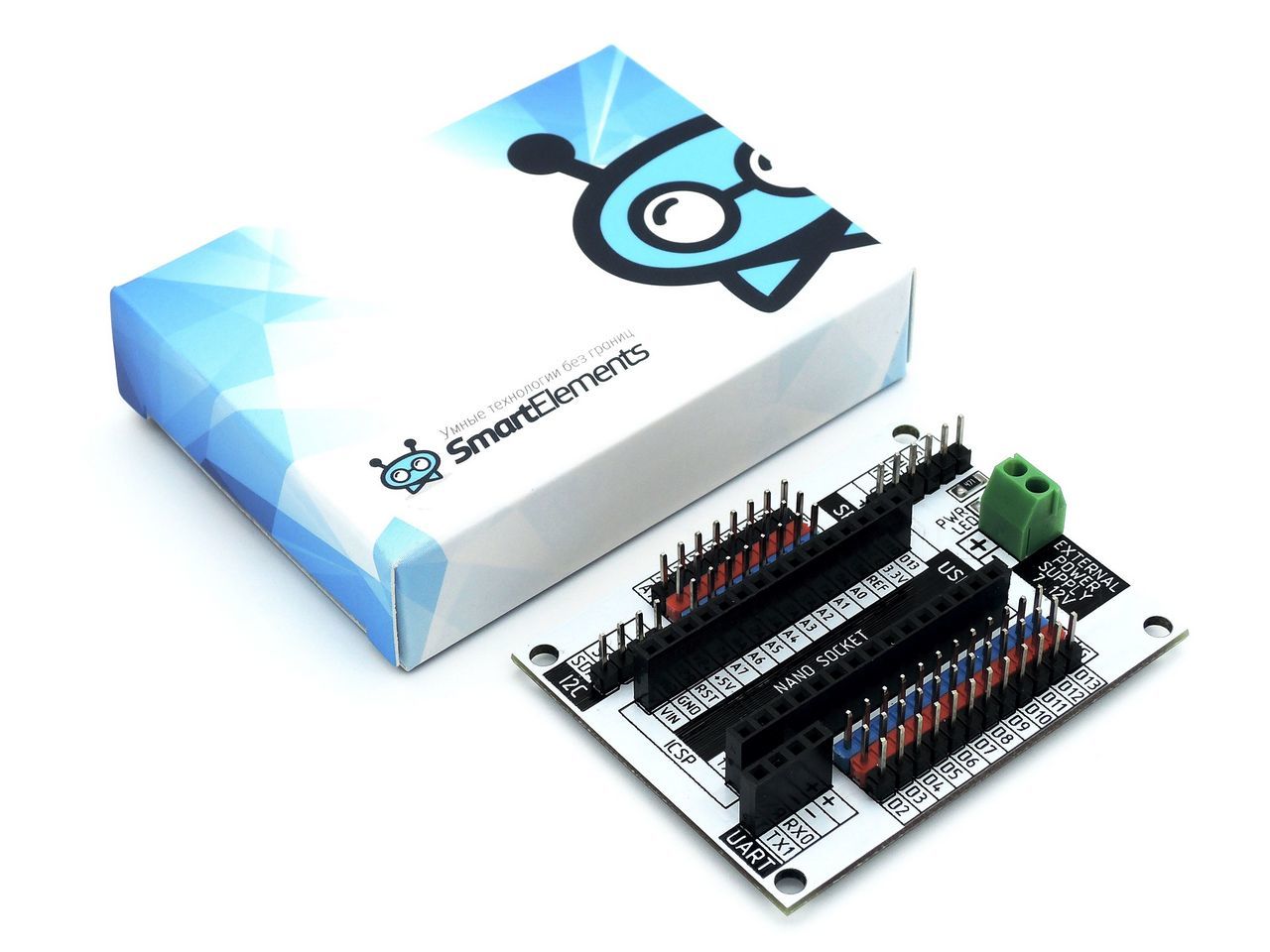

    Комплектация



    - Nano Sensor Shield x1

    - коробка упаковочная х1



    Ссылки



    "База знаний" - Nano Sensor Shield
