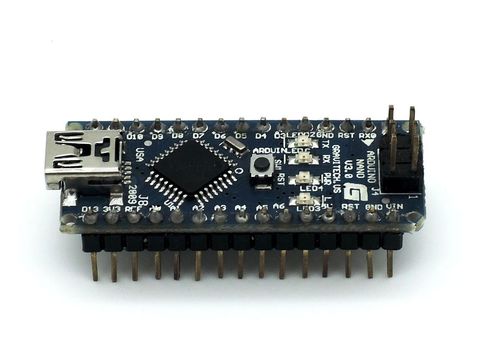

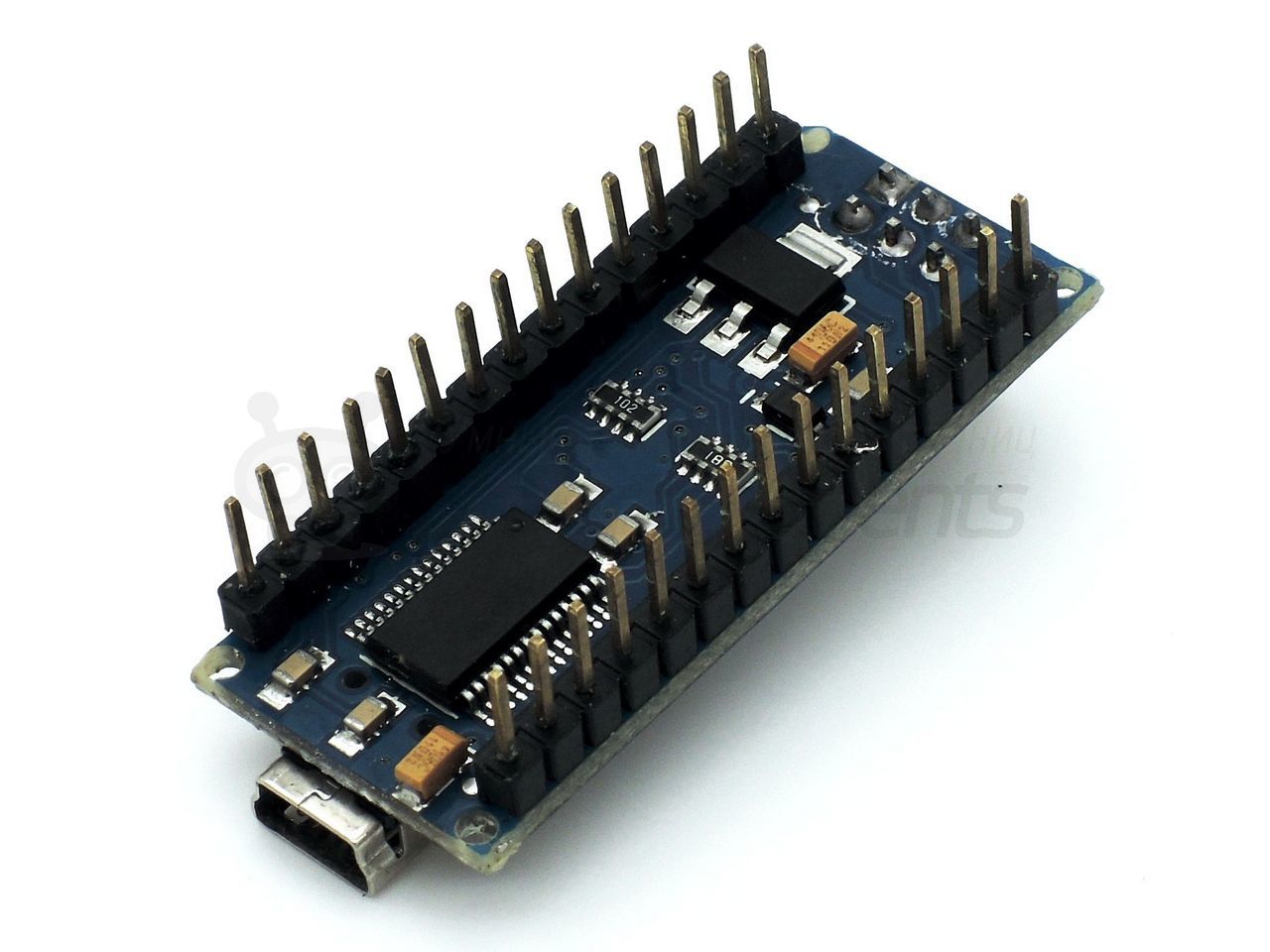

Контроллер Arduino Nano

Основные сведения

Компактная версия контроллеров Arduino Uno и Smart Uno на базе чипа ATmega328p. Для работы с данным контроллером не требуется установки дополнительных драйверов и особых настроек среды программирования.

Контроллер поставляется уже с припаянными выводами, что позволит его удобно разместить на макетной плате или быстро подключить периферию с помощью проводов.

Технические характеристики

- микроконтроллер: ATMega328p

- тактовая частота: 16 МГц

- SRAM-память (ОЗУ): 2 Кб

- flash-память: 32 Кб

- объем памяти EEPROM: 1 Кб

- цифровые входы/выходы: 14 шт (6 из них с ШИМ)

- аналоговые входы/выходы: 6 шт

- входное рекомендуемое рабочее напряжение: 7-12 В

- входное предельное рабочее напряжение: 6-20 В

- выходное напряжение: 5 В и 3,3 В

- предельный ток вход/выход: 40 мА (для 3,3 В - 50 мА)

- разъем USB mini

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Подключение контроллера к компьютеру или ноутбуку осуществляется с помощью кабеля mini USB.

Питание

Для работы платы необходимо питание с напряжением 7-12 В, встроенный стабилизатор выровняет его до родных для платы 5 В. Питание может осуществляться как от порта USB так и через подачу питания напрямую на плату через выводы Vin и GND (от 7 до 12 В).

Программное обеспечение

Arduino Nano работает в привычной среде - Arduino IDE, для работы с контроллером в меню настроек необходимо выбирать "Arduino Nano". Никаких дополнительных драйверов или настроек не требуется.

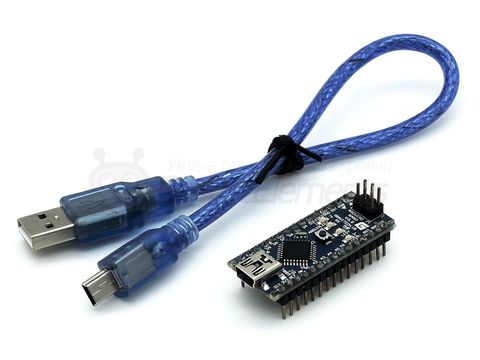

Комплектация

- контроллер х1

- кабель USB для подключения к компьютеру х1

- пакет упаковочный х1
