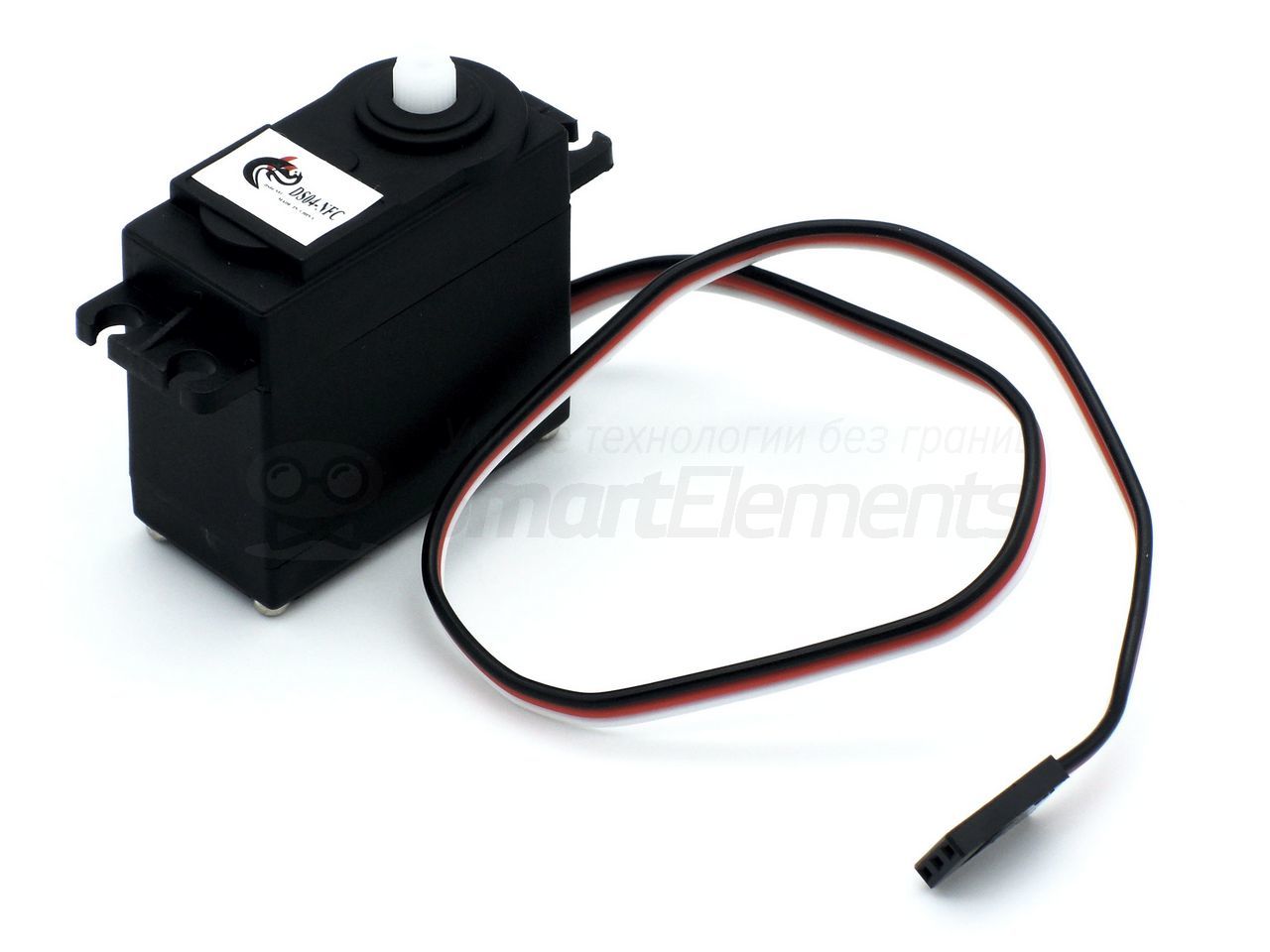

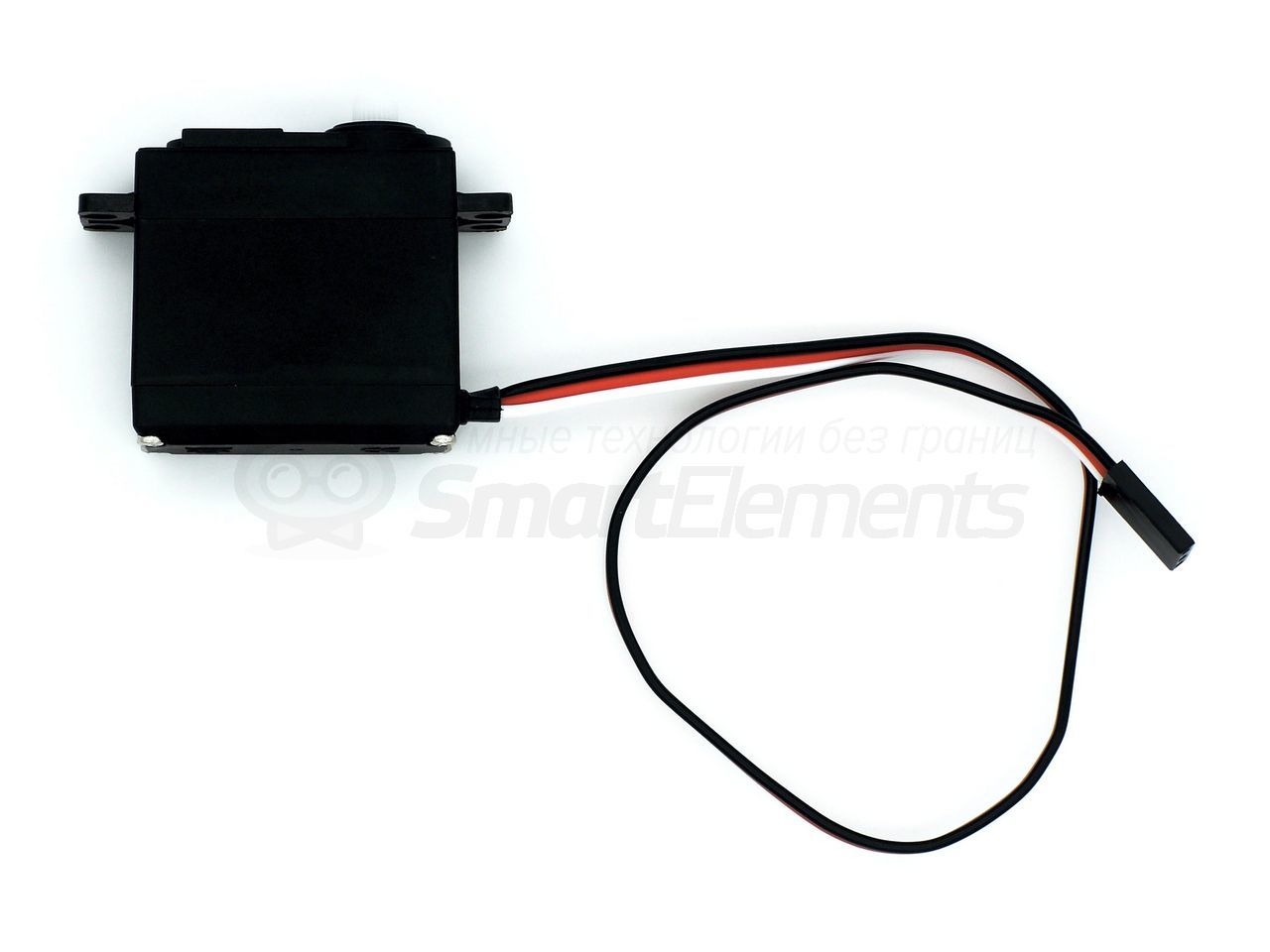

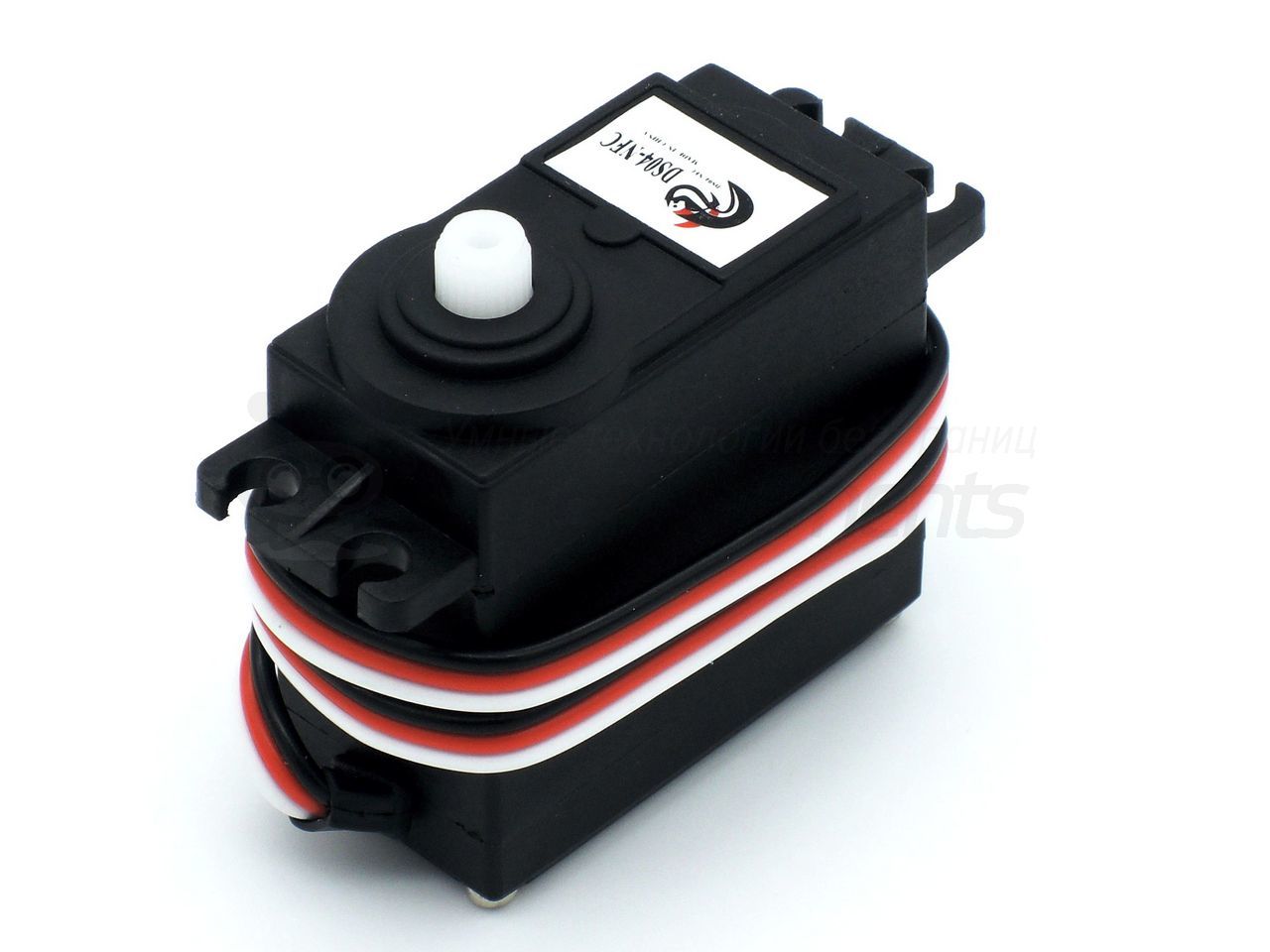

Сервопривод DS04-NFC 360

В наличии более 10 шт

Сервопривод постоянного вращения с крутящим моментом 5,5 кг•см


Выбрать

    Основные сведения



    Универсальный сервопривод с углом вращения 360 градусов и усилием 5,5 кг•см. В отличие от обычных сервоприводов не позволяет отслеживать угол поворота, но позволяет делать полный оборот, с установкой его направления и скорости вращения.



    Технические характеристики



    - рабочее напряжение: 4,8-6 В

    - максимальный потребляемый ток: 1000 мА

    - диапазон вращения: 180°

    - скорость вращения без нагрузки при 4,8 В: 60° за 0,22 с

    - скорость вращения без нагрузки при 6 В: 60° за 0,18 с

    - максимальный крутящий момент при 4,8 В: 5,5 кг·см

    - габаритные размеры ДхШхВ: 41х20х40 мм

    - вес: 38 г



    Страна производства: КНР

    Гарантия: 12 месяцев



    Подключение



    Сервопривод DS04-NFC 360 подключается с помощью трех проводов:

    Черный - GND (земля) - подкючается к GND контроллера

    Красный - VCC (питание) - подулючается к пину 5V контроллера

    Белый - S (сигнал) - подключается к цифровому выводу контроллера



    Для подключения удобно использовать Sensor Shield или Motor Shield.



    Обратите внимание! Данный сервопривод потребляет большой ток, подключать его питание к контроллеру напрямую не рекоменуется, т.к. он может вывести его из строя.

    Существуют следующие варианты подключения данного сервопривода:

    1. Питание от внешнего источника. Белый провод сервопривода подключается к цифровому пину контроллера, а черный и красный к внешнему источнику питания.

    2. С помощью специальных драйверов

    3. С помощью Sensor Shield или Motor Shield с подачей внешнего питания на шилд.



    Управление сервоприводом осуществляется с помощью встренной в Arduino IDE библиотеки Servo.h. Для управления скоростью и направлением вращения используется функция "Servo.writeMicroseconds", значения которой могут принимать следующие значения:

    1400-1435 - вращение по часовой стрелке,

    1435-1555 - остановка,

    1555-1590 - вращение против часовой стрелки.

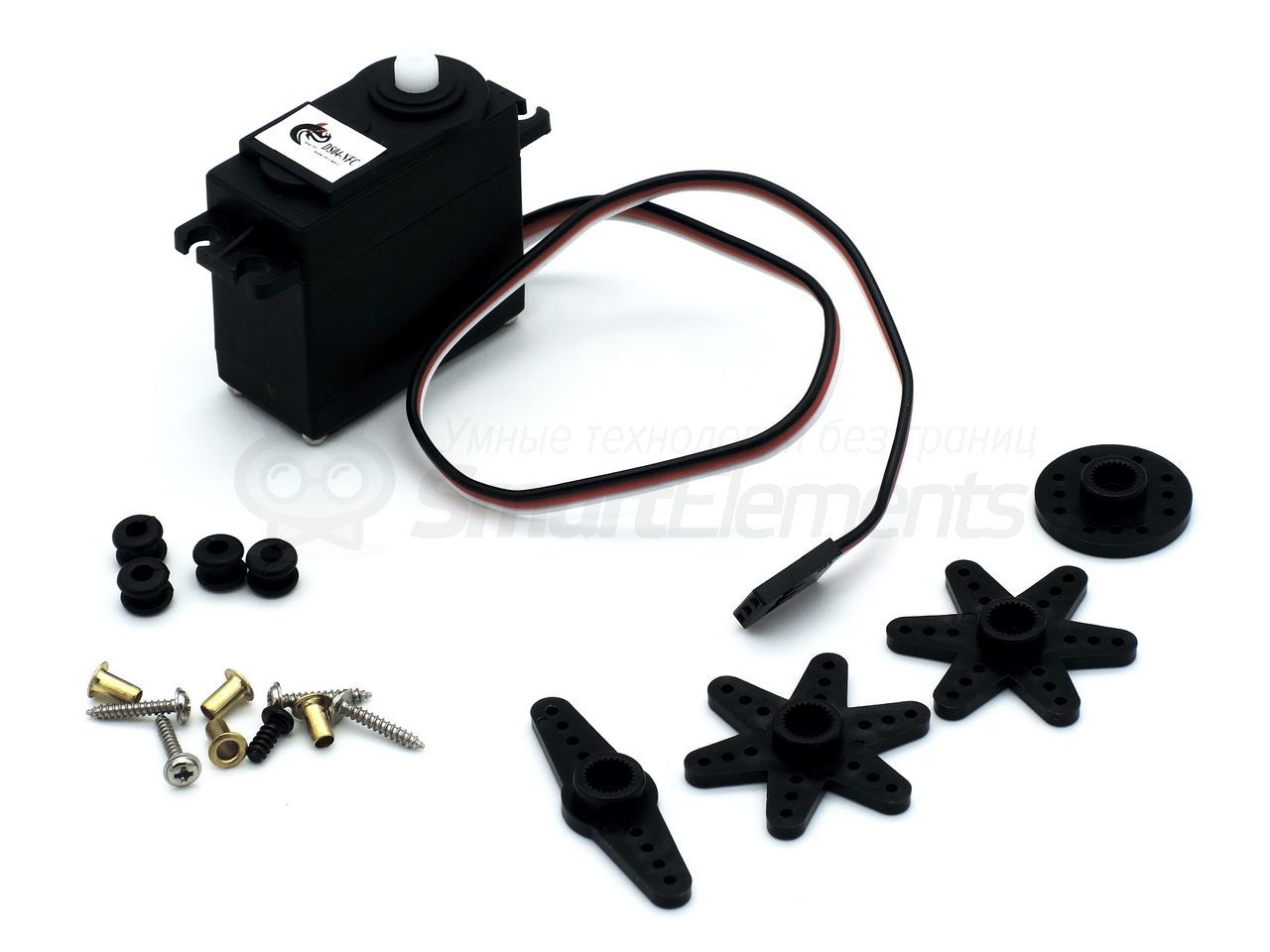

    Комплектация



    - сервопривод х1

    - комплект качелек х1

    - комплект креплений х1

    - пакет упаковочный х1
