Драйвер моторов двухканальный L298N/2A

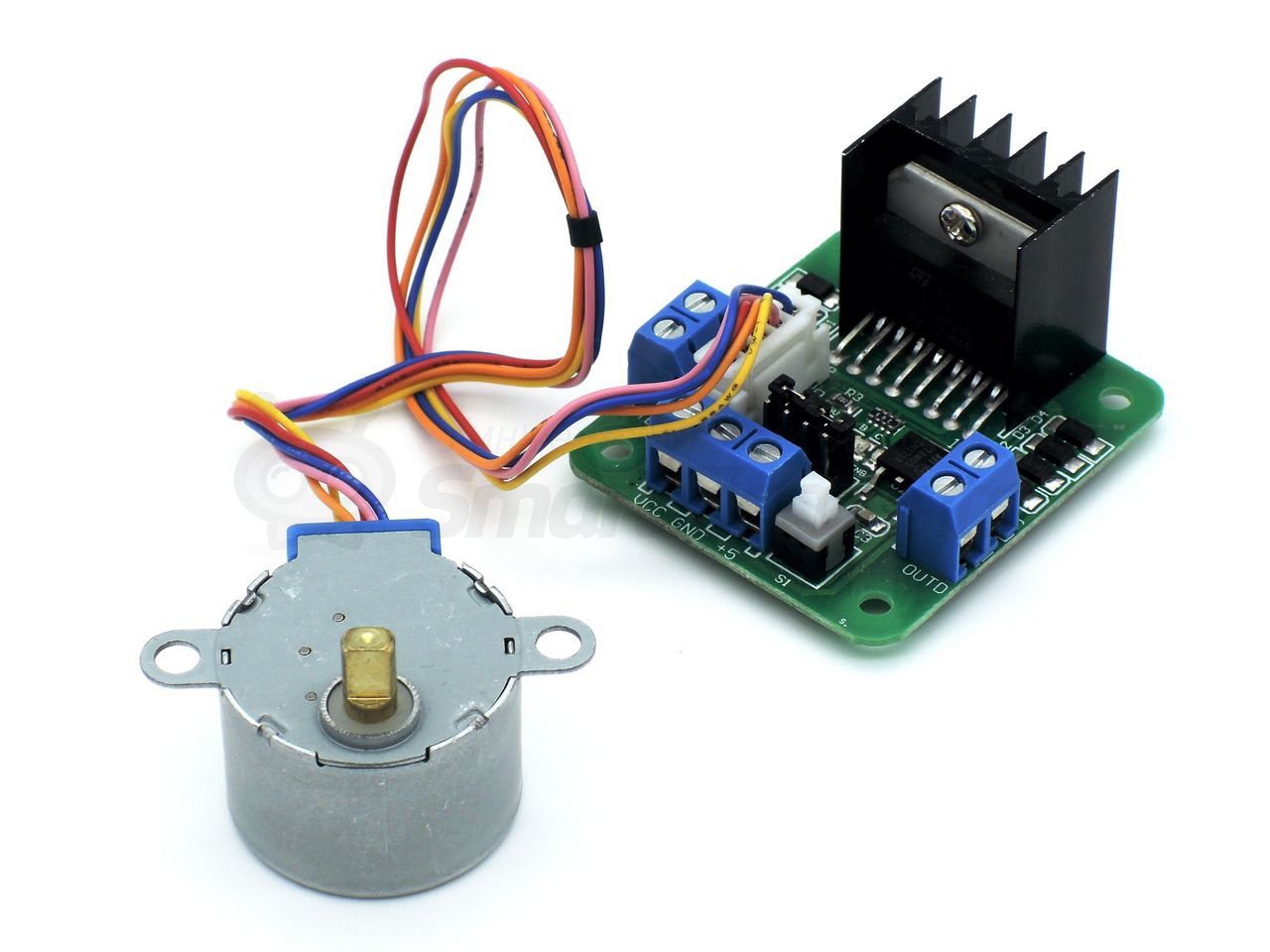

Самый компактный модуль для управления моторами. Выполнен на базе микросхемы L298N. Позволяет управлять двумя моторами постоянного тока одновременно. Дополнительно модуль снабжен колодкой для подключения одного шагового мотора, например модели 28YBJ-48.

Технические характеристики

- напряжение питания управляемой части (постоянный ток): 5-35В

- питание внешней логики (Vss): 5-7В

- входное напряжение логической части (Vd): 6-12В

- рабочий выходной ток на канал двигателя: 2А

- максимальный пиковый ток: 3А

- максимальная потребляемая мощность: 20 Вт

- возможность использования ШИМ

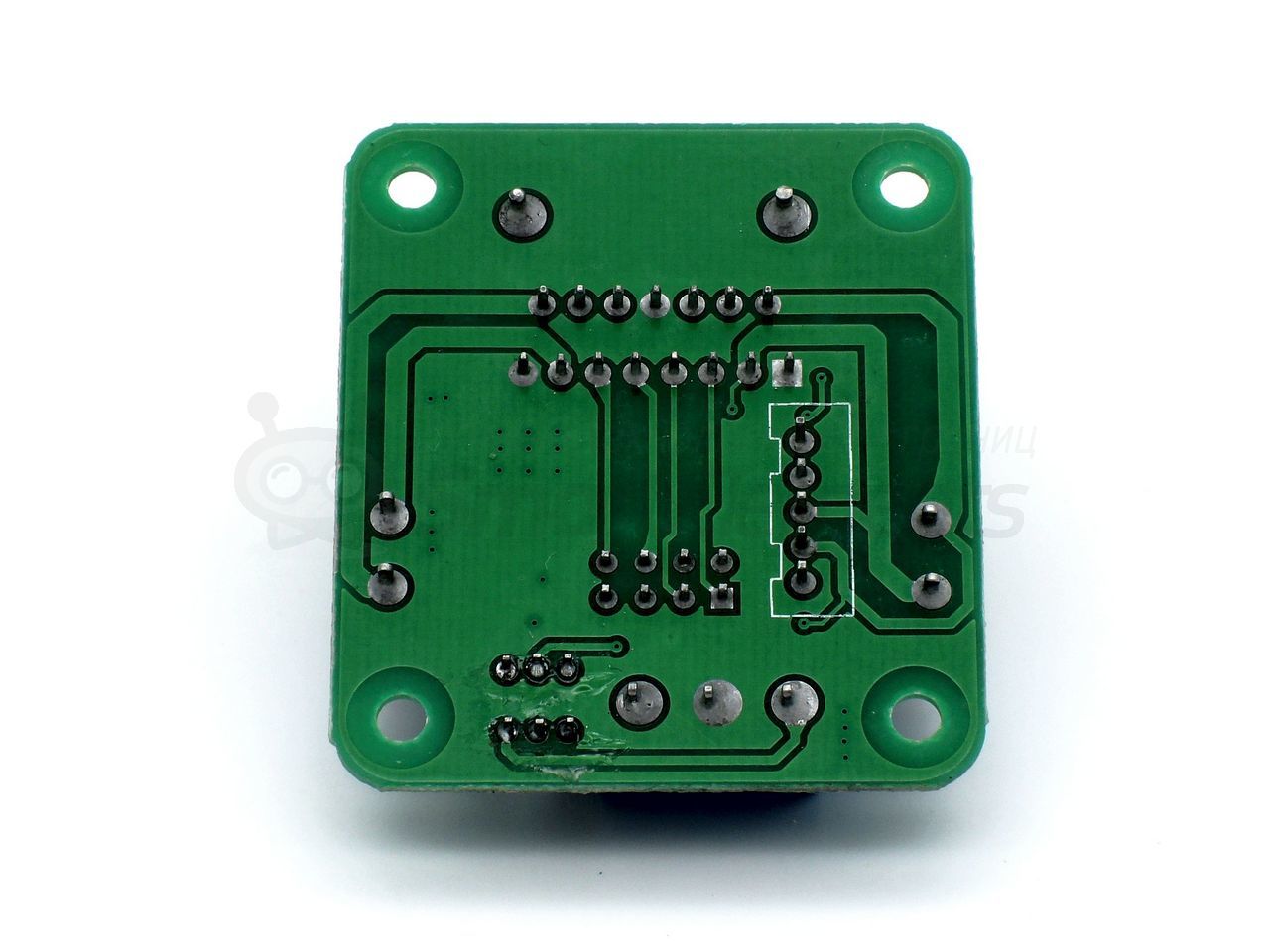

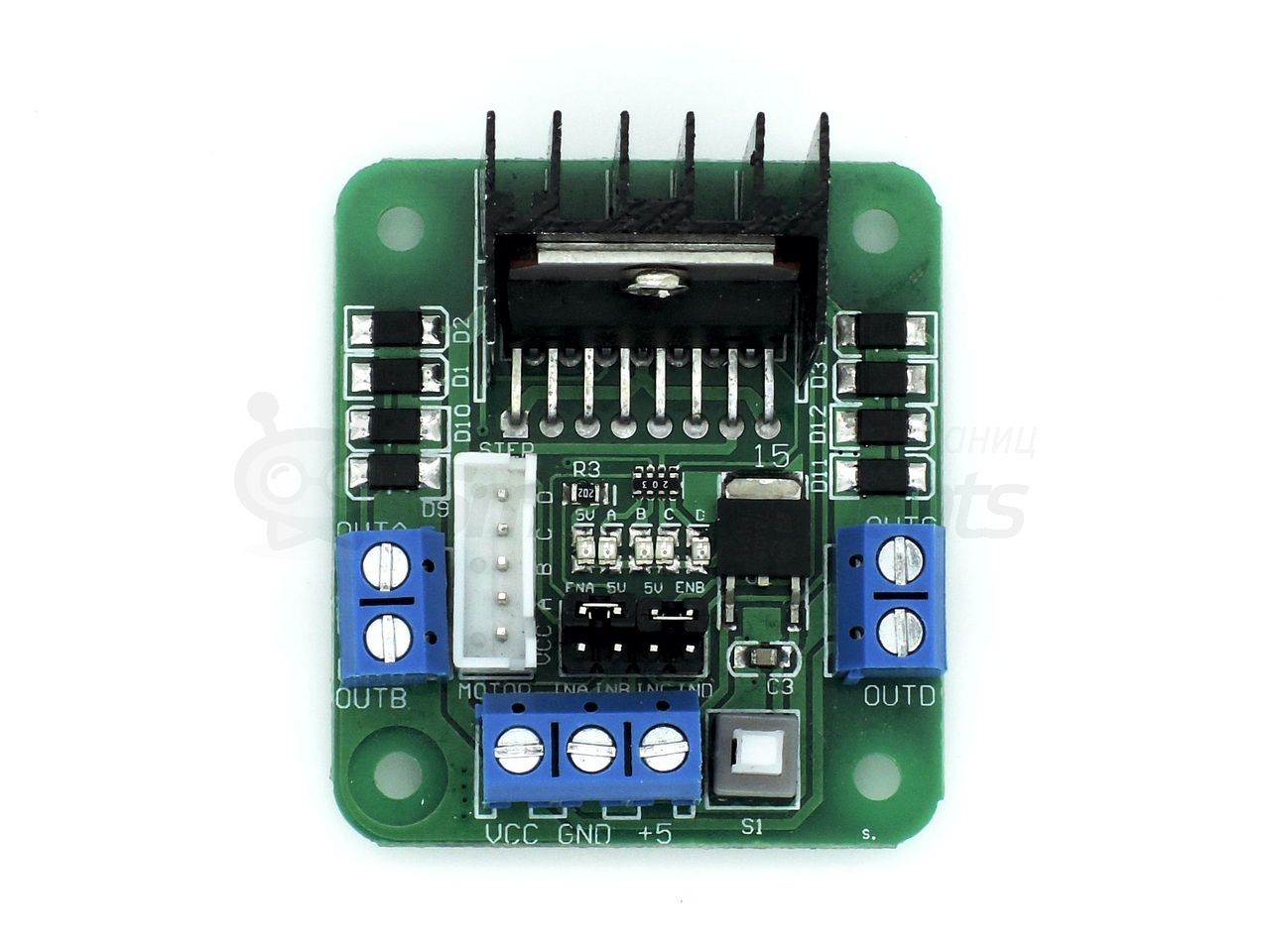

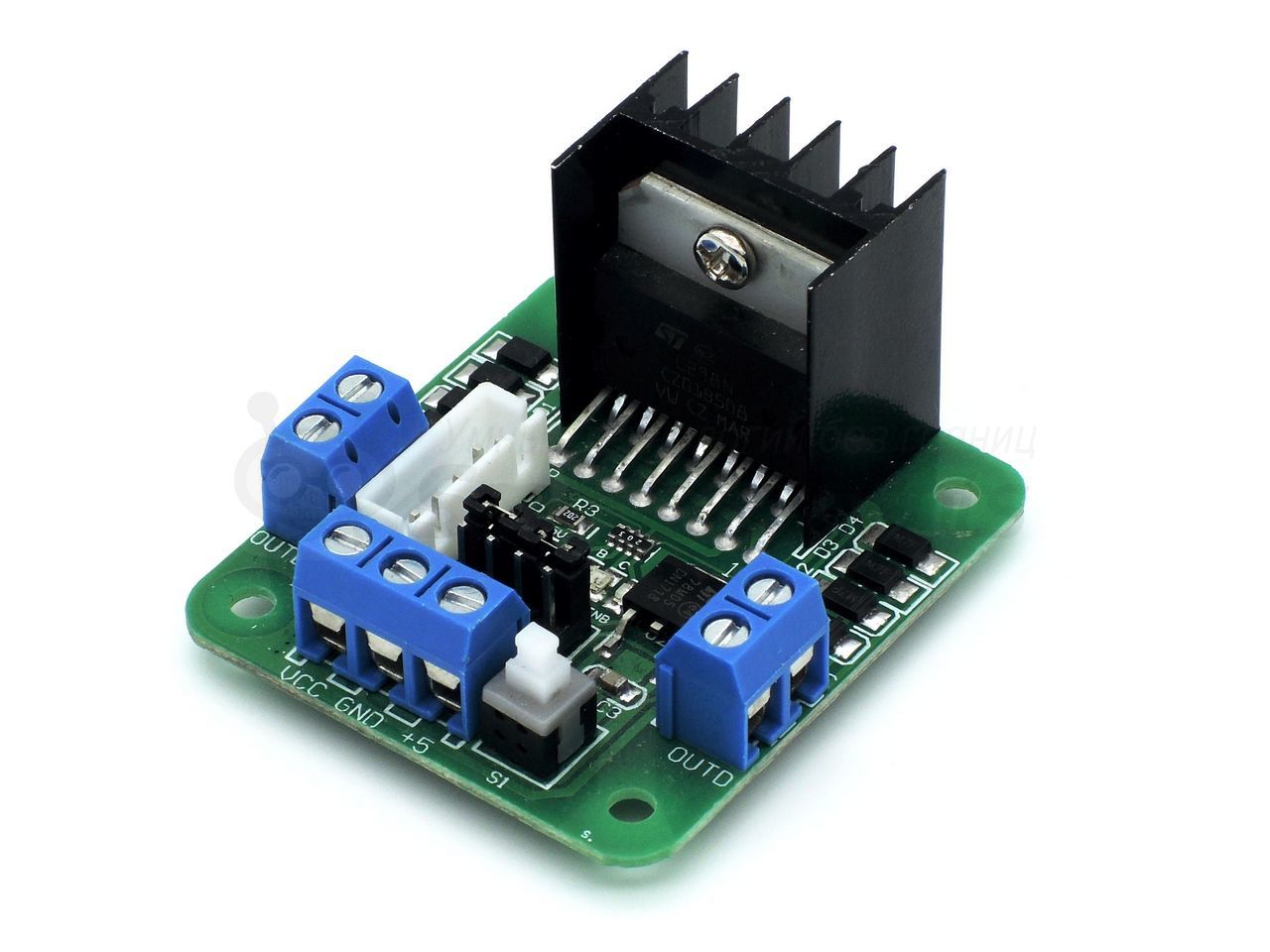

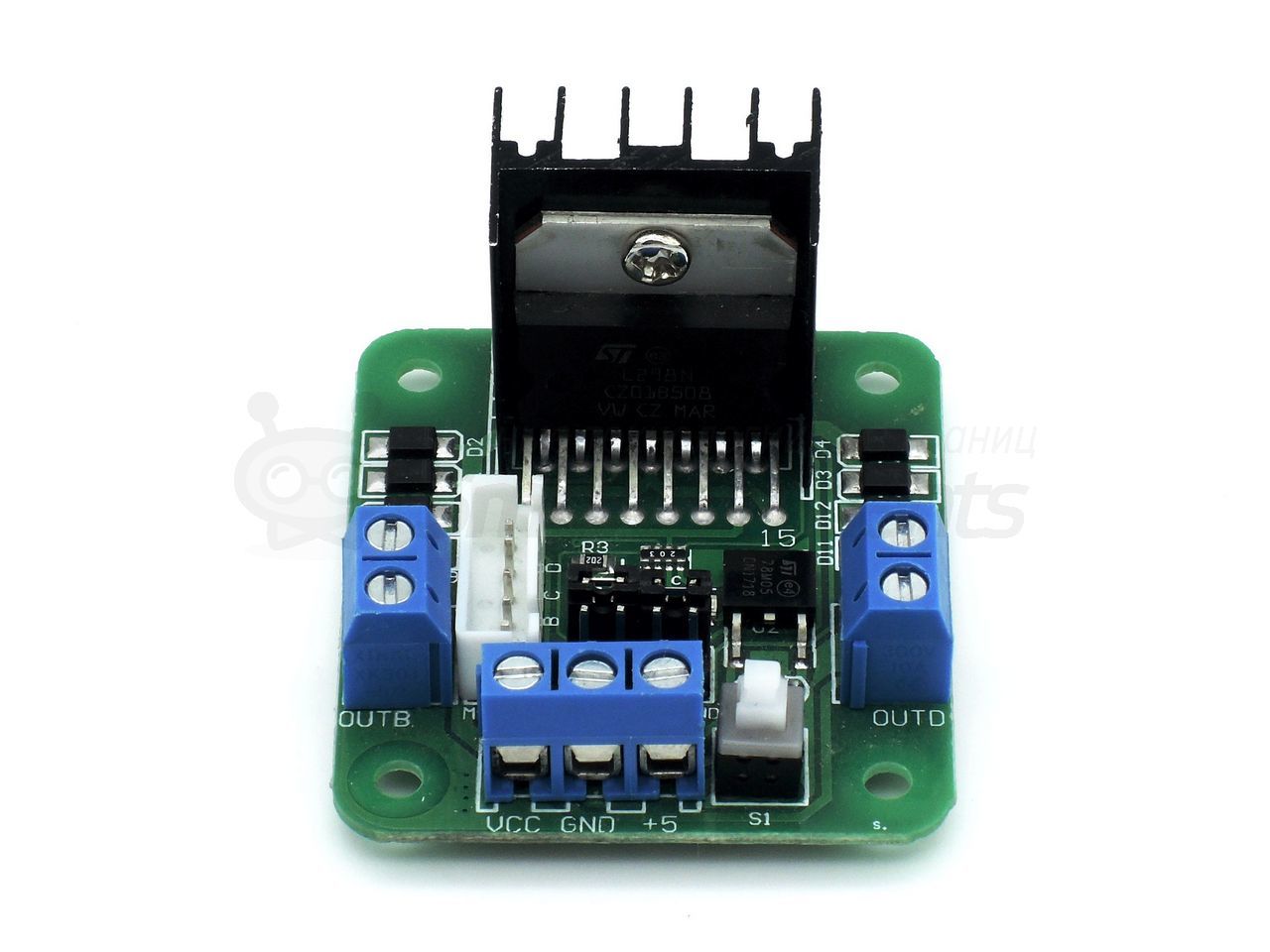

Подключение

VCC - внешнее питание мотров

GND - земля (общая)

+5 - питание логики

OUTA и OUTB - выход первого мотора

OUTC и OUTD - выход первого мотора

IN1, IN2, IN3, IN4 - входы для управления моторами

S1 - переключатель питания логики. В отжатом состоянии питание логики осуществляется от внутреннего преобразователя модуля, в нажатом состоянии питание осуществляется от внешнего истоника.

ENA и ENB - перемычки для включения выводов для моторов. Для подключения двух моторов обе перемычки должны быть установлены.
