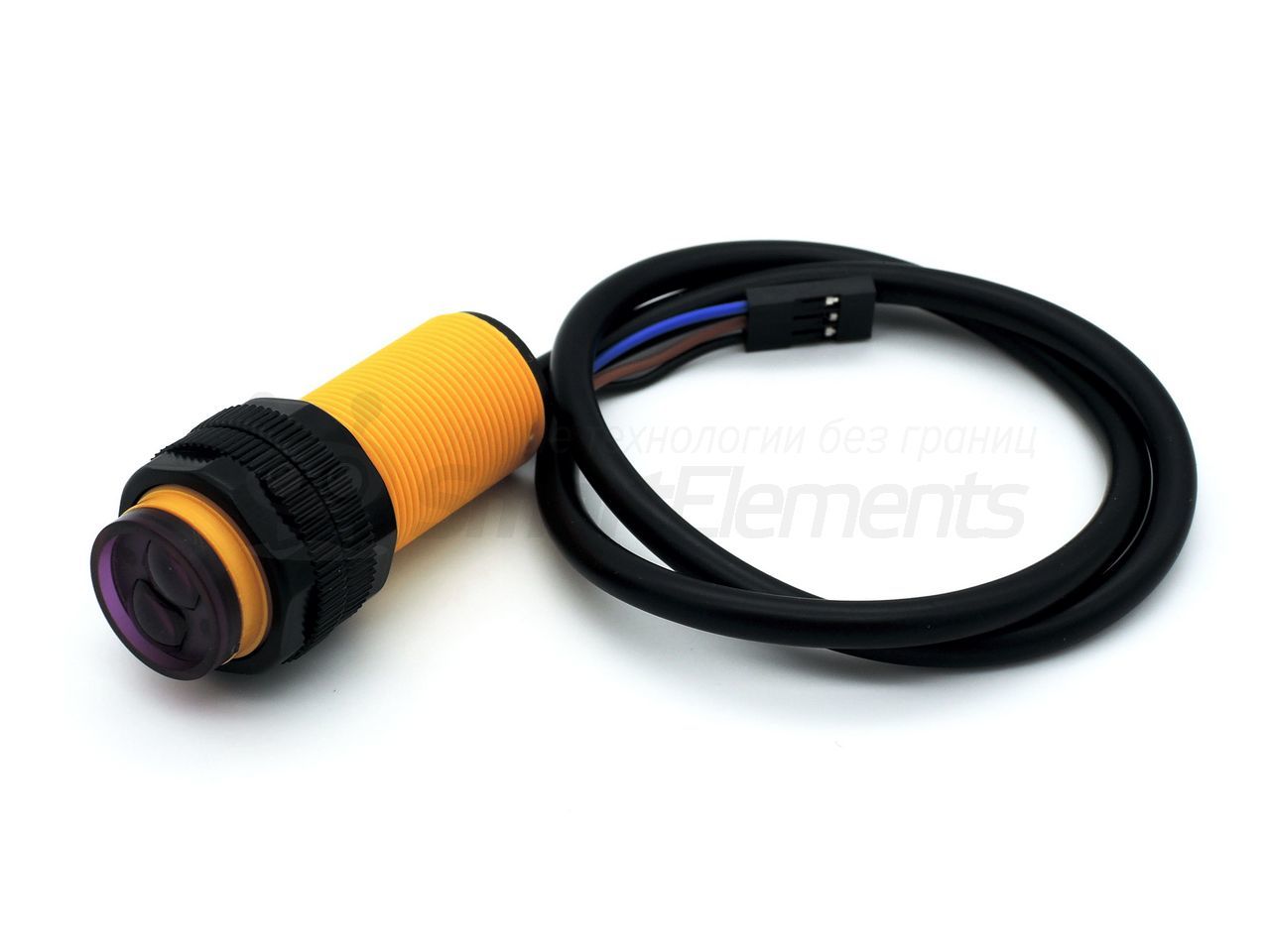

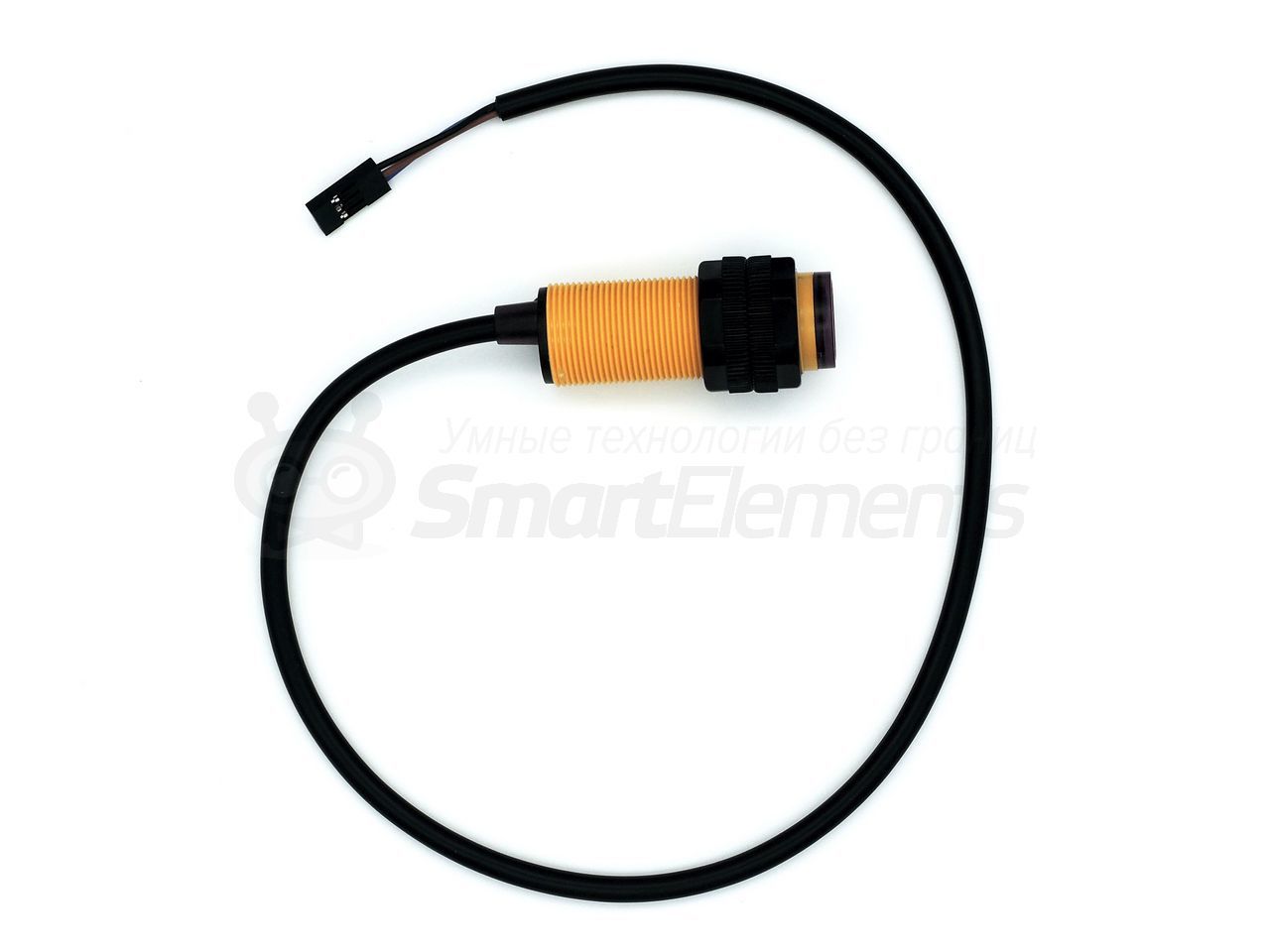

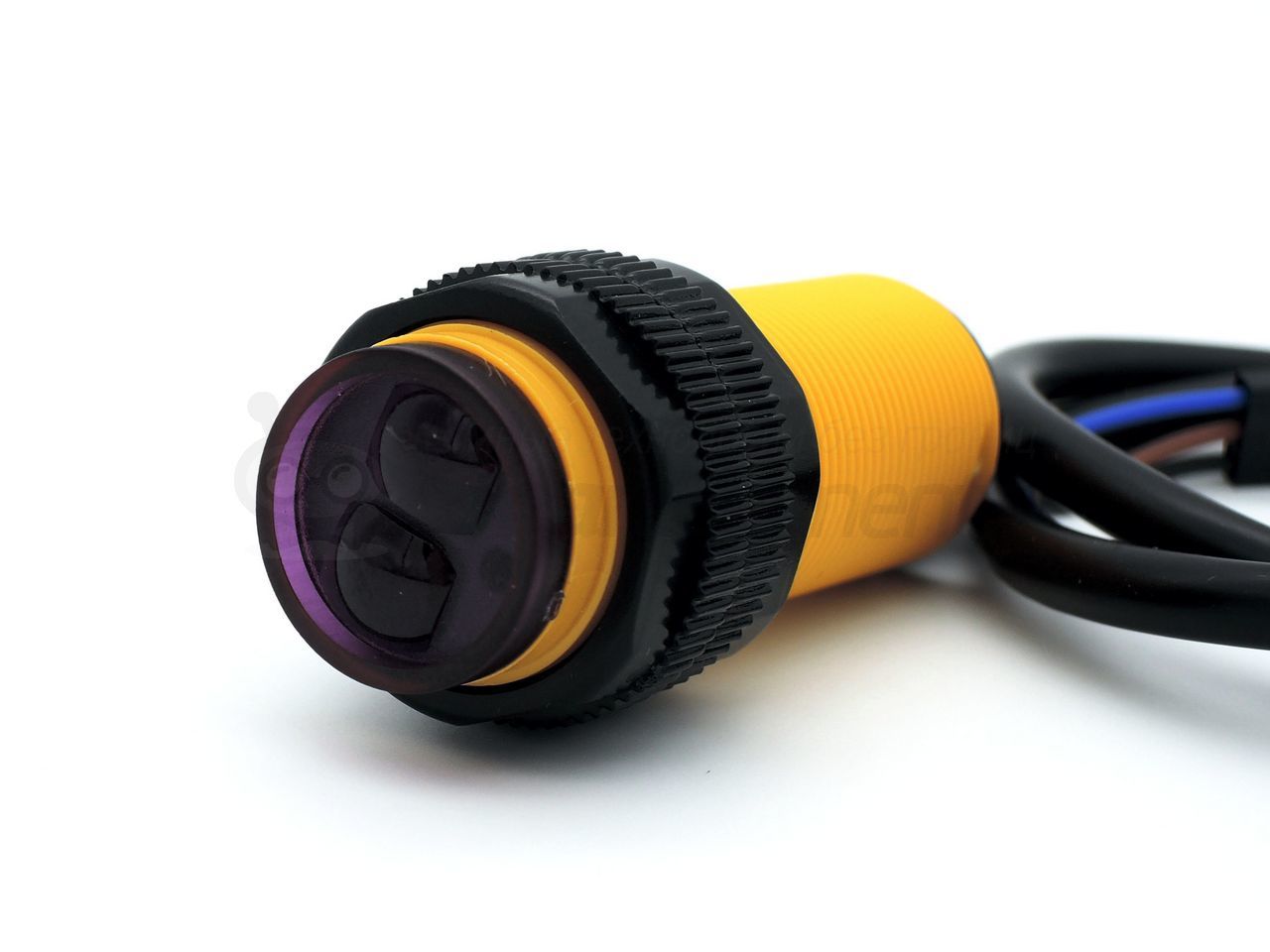

Инфракрасный датчик препятствия E18-D80NK

В наличии 8 шт

Цифровой датчик препятствия с диапазоном срабатывания от 3 до 80 см

Основные сведения



Цифровой датчик для обнаружения препятствий.

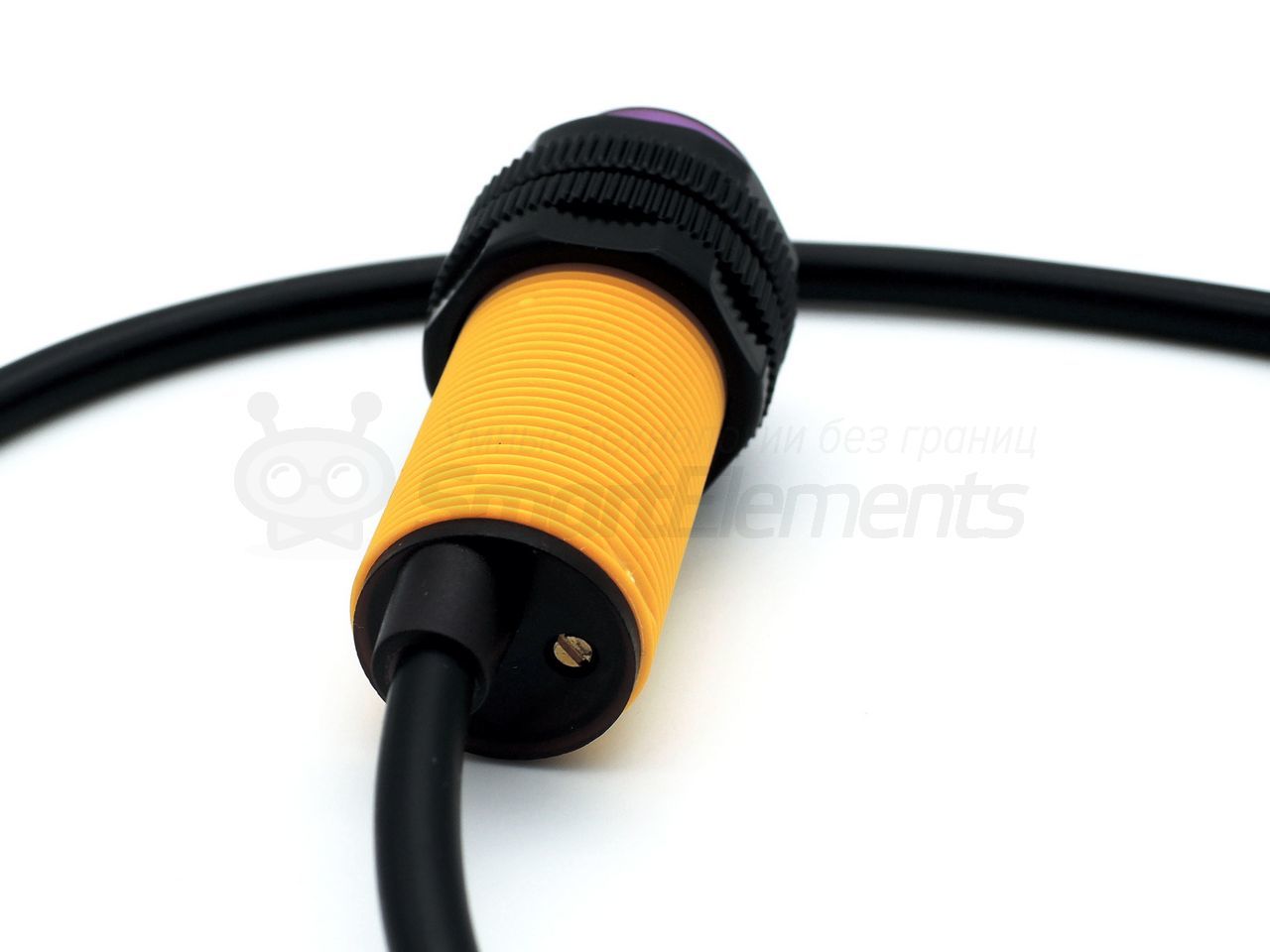

Принцип работы датчика основан на измерении скорости движения света от источника света до препятствия и возвращения его обратно. В качестве источника света служит инфракрасный светодиод. Обратный сигнал принимается инфракрасным приемником. Результатом измерения является цифровой сигнал. Отсутствие препятствия выдает логическую единицу, наличие препятствия - логический ноль. Диапазон срабатывания датчика находится в пределах от 3 до 80 см и настраивается с помощью встроенного потенциометра, расположенного на задней стороне датчика. Для установки датчика на поверхности или платформе робота используйте специально предназначенное для этих целей крепление. Фиксация датчика осуществляется с помощью двух пластиковых гаек на его корпусе.



Если вам необходимо получать сигнал не только о факте наличия препятствия, но и расстоянии до него - используйте аналоговый датчик препятствия.



Следует помнить, что инфракрасный датчик препятствия не рекомендуется использовать для измерения расстояния до светопоглощающих объектов, в противном случае значения расстояния могут быть получены неверные или отсутствовать совсем. Для измерения расстояний до светопоглощающих объектов рекомендуем использовать ультразвуковой дальномер HC-SR04 или US-015.



Технические характеристики



- напряжение питания: 5 В

- потребляемый ток в режиме ожидания: 25 мА

- максимальный потребляемый ток: 100 мА

- эффективное измеряемое расстояние: 3-80 см

- время отклика: 2 мс

- длина кабеля: 40 см

- габаритные размеры ДхШ: 45х18 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение



Датчик подключается к контроллеру с помощью стандартного трехпроводного провода:

красный (питание) - соединяется с выводом питания контроллера

черный («земля») - соединяется с выводом GND контроллера

синий (сигнал) - соединяется с цифровым выводом контроллера



Для удобства подключения датчика рекомендуем использовать Sensor Shield.



Комплектация



- датчик препятствия х1

- пакет упаковочный х1



Ссылки



"База знаний" - Инфракрасный датчик препятствия E18-D80NK

Похожие товары

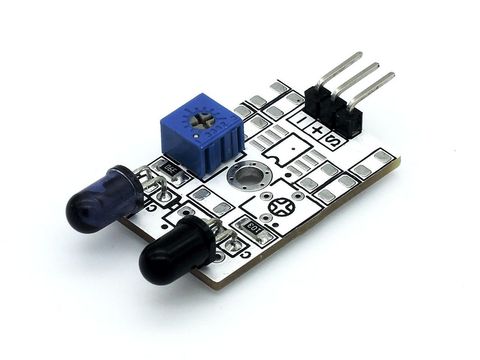

Инфракрасный датчик препятствия (аналоговый)
