Модуль 4-х датчиков препятствия

В наличии более 10 шт

Модуль из четырех инфракрасных датчиков препятствия


Основные сведения



Модуль четырех дачтиков препятствия предназначен для использования в движущихся роботах для обнаружения препятствий по ходу движения. Для управления датчиками используется один общий управляющий модуль, подключаемый к контроллеру.

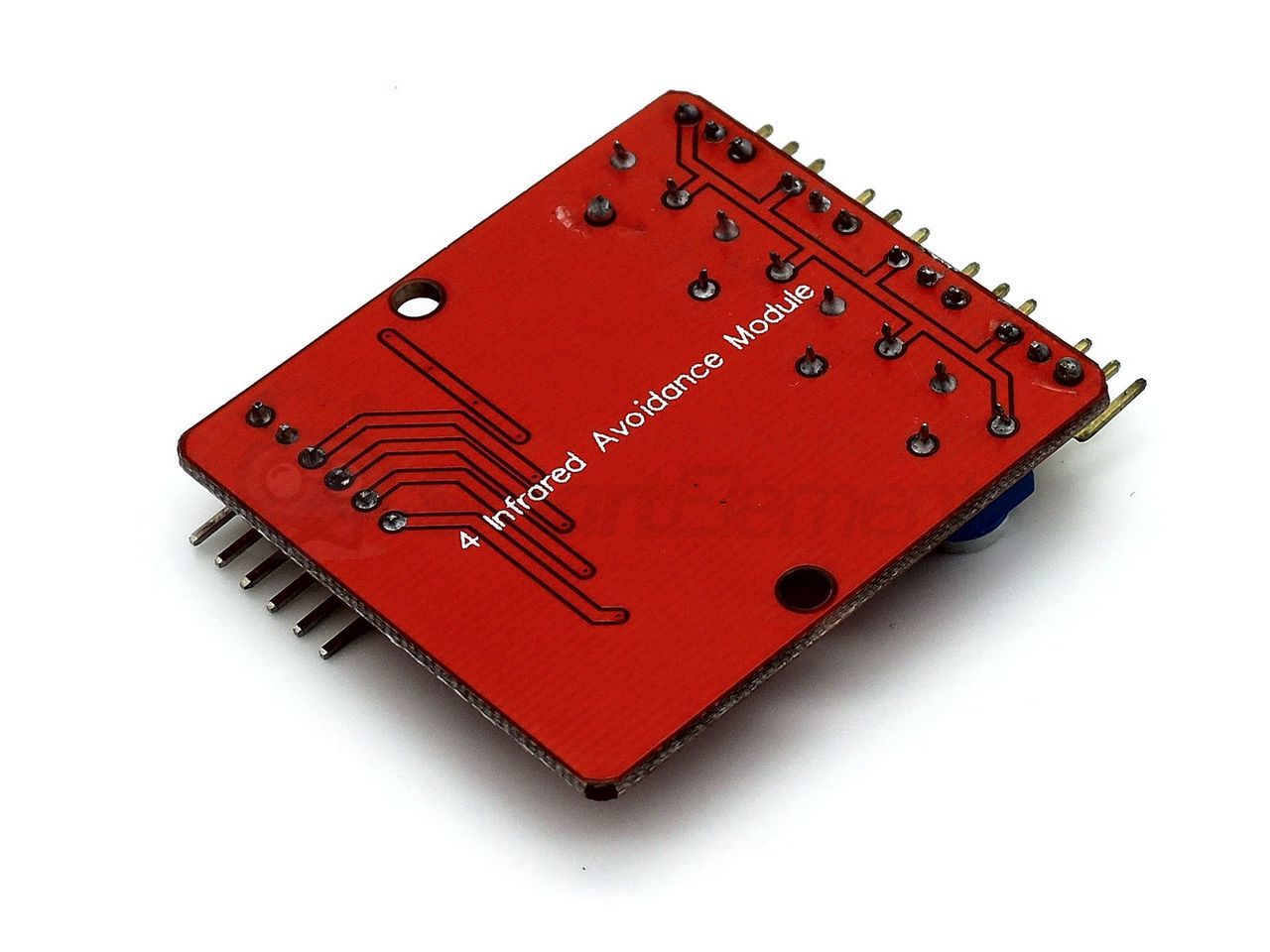

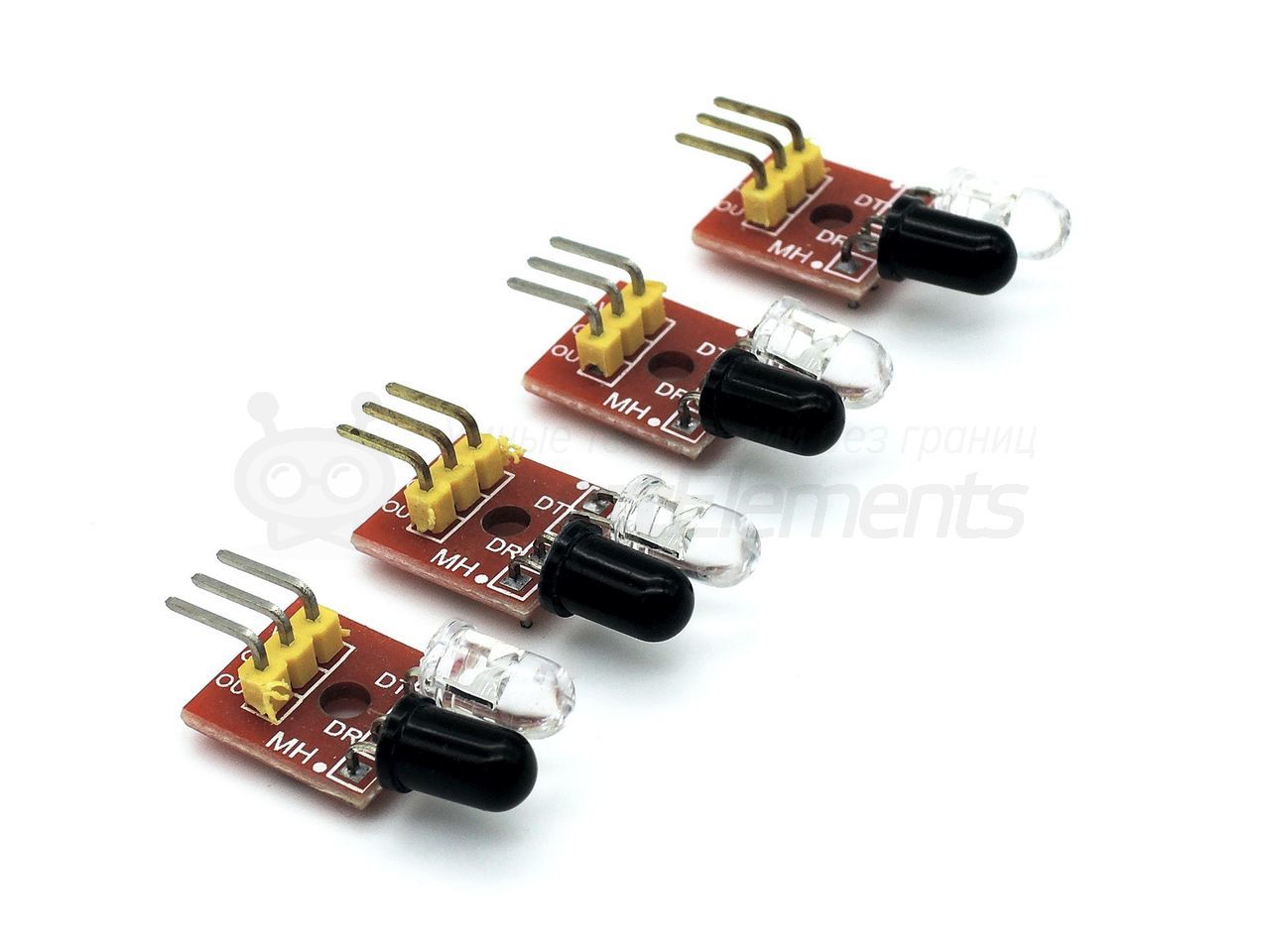

Каждый датчик имеет инфракрасный излучатель (инфракрасный светодиод) и приёмник (фоторанзистор). Датчик измеряет время между моментом излучения инфракрасного света и моментом его приёма, тем самым делает вывод о дальности объекта. Если инфракрасный сигнал был получен обратно (отразился от объекта), загорается светодиод, сигнализируя о том, что обнаружено препятствие.

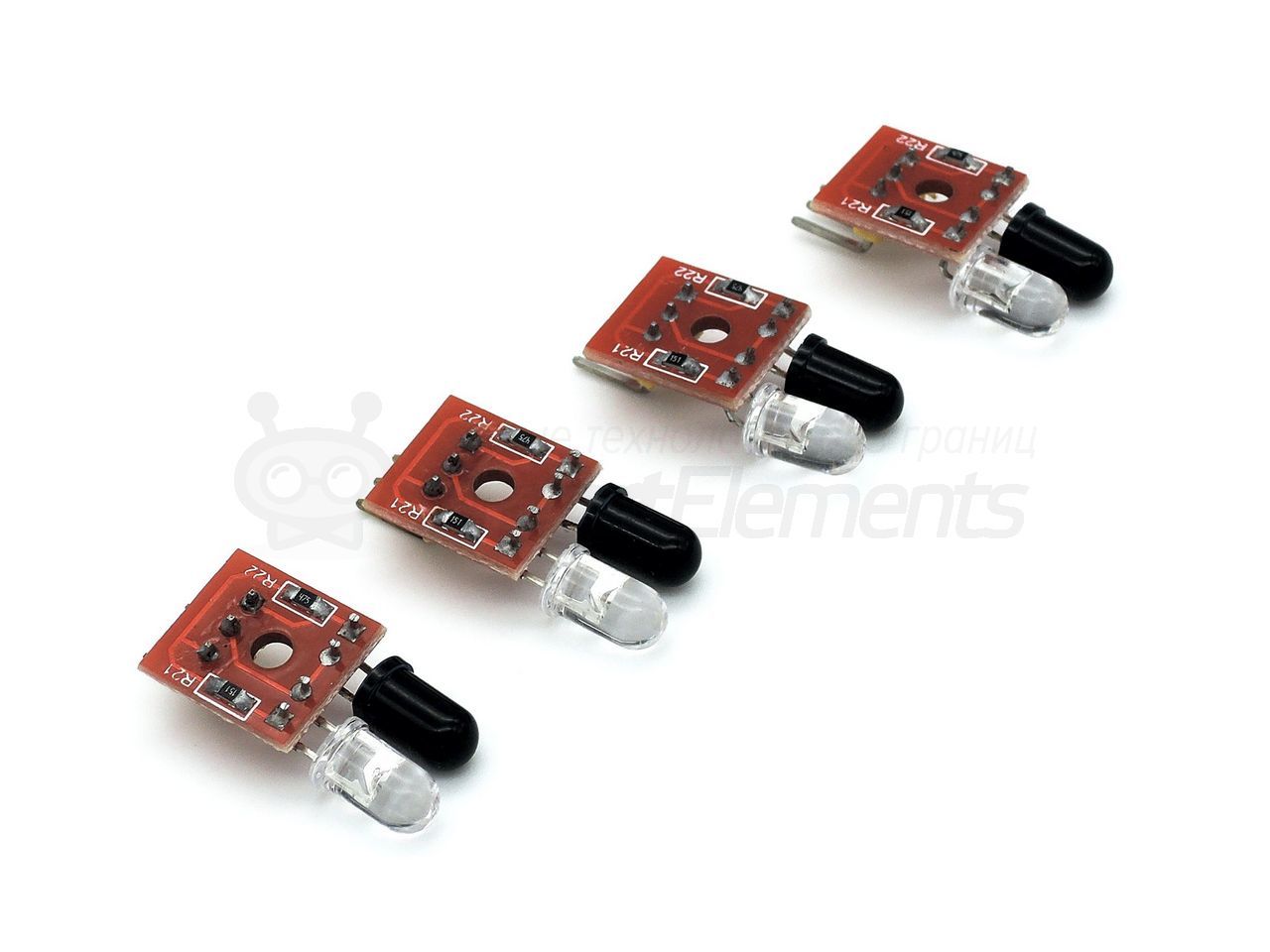

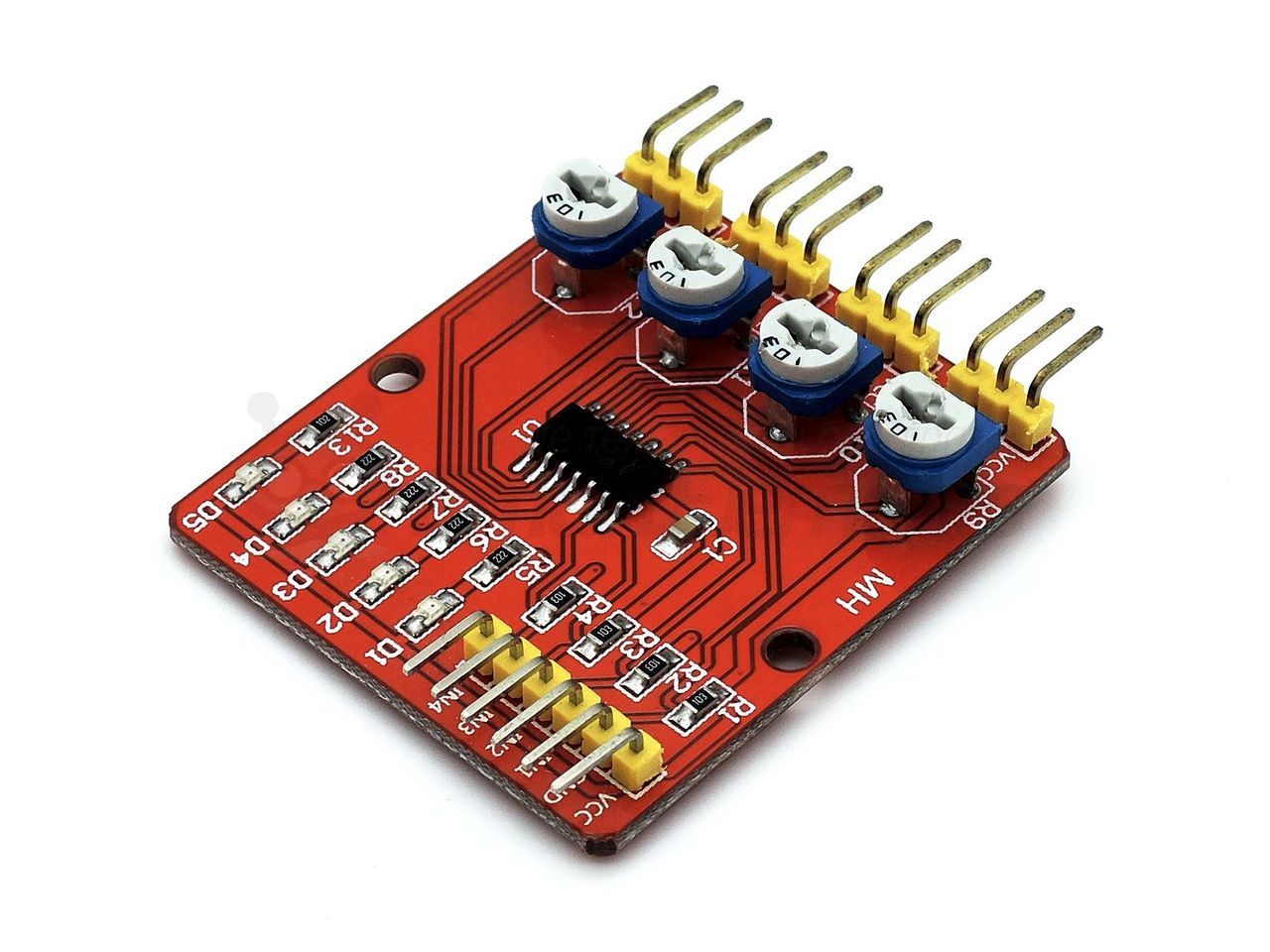

Чувствительность датчиков настраивается потенциометрами на управляющем модуле.



Результатом работы модуля является цифровой сигнал.



Технические характеристики



- напряжение питания: 3,3-5 В

- максимальный потребляемый ток: до 1 А

- эффективный диапазон работы: 1-60 см

- эффективный угол обзора: 35˚

- габаритные размеры управляющей платы ДхШхВ: 42х38х12 мм

- габаритные размеры сенсора ДхШхВ: 25х12х8 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

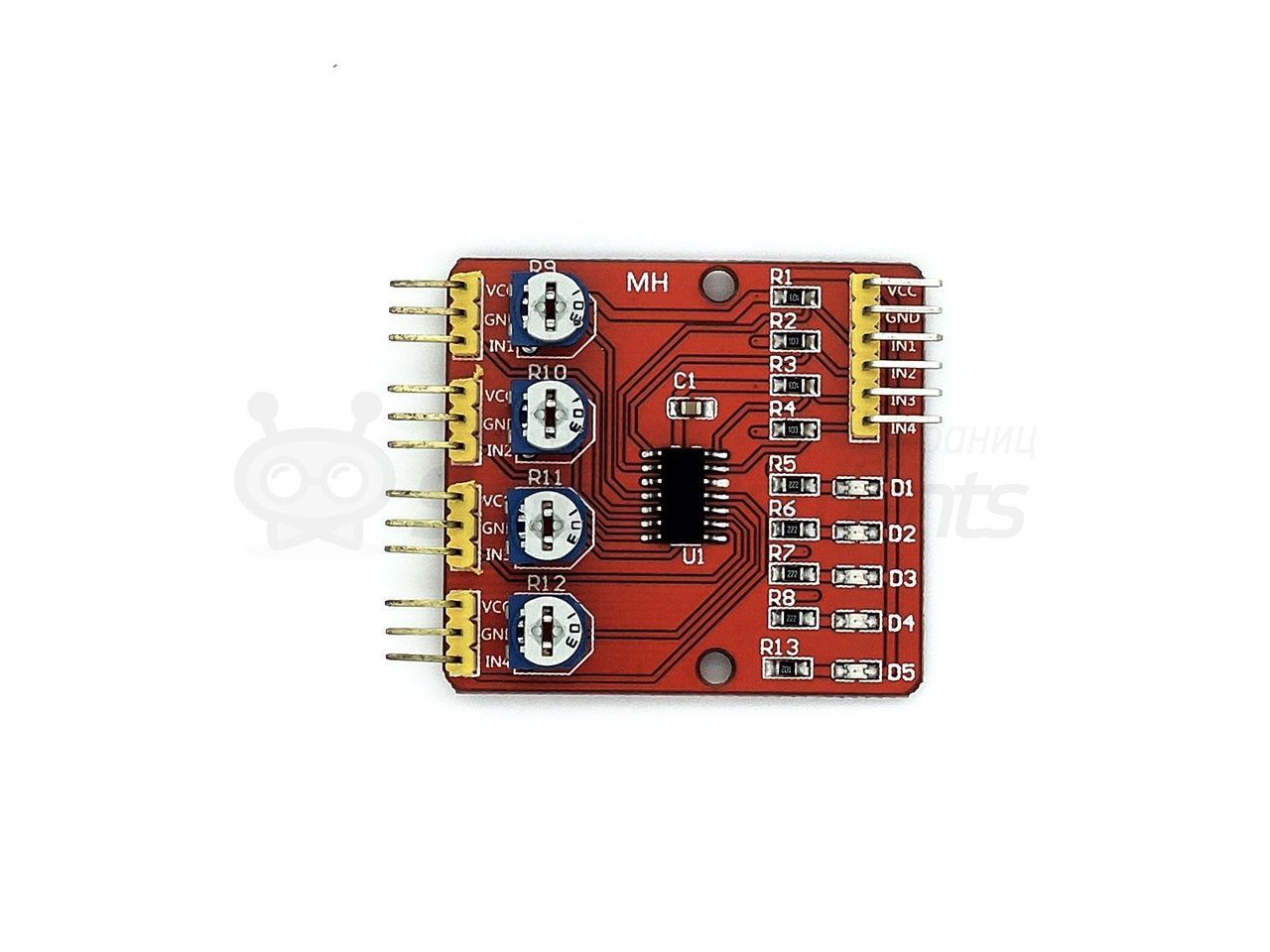

Управляющая плата подключается к контроллеру с помощью слеующих выводов:



VCC (питание) - соединяется с выводом питания контроллера (рекомендуется использовать внешнее питание)

GND (земля) - соединяется с выводом GND контроллера

IN1, IN2, IN3, IN4 (сигнал) - соединяется с цифровымы выводами контроллера (каждый вывод отвечает за свой сенсор)

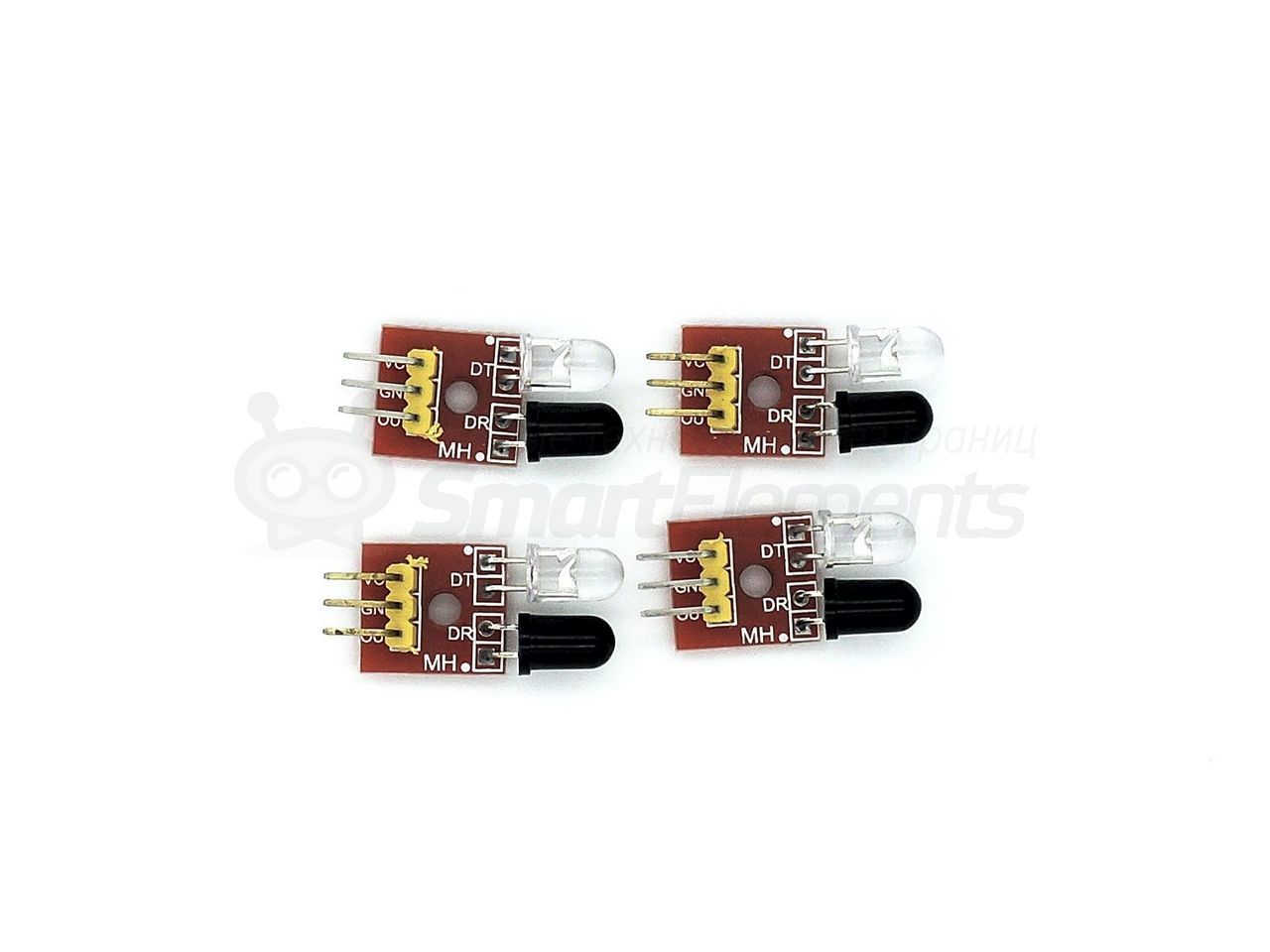

Сенсоры подключаются к управляюще плате с помощью следующих выводов:



VCC сенсора соединяется с выводом VCC управляющей платы

GND сенсора соединяется с выводом GND управляющей платы

OUT сеносра соединяется с выводом IN1 (IN2, IN3, IN4) управляющей платы

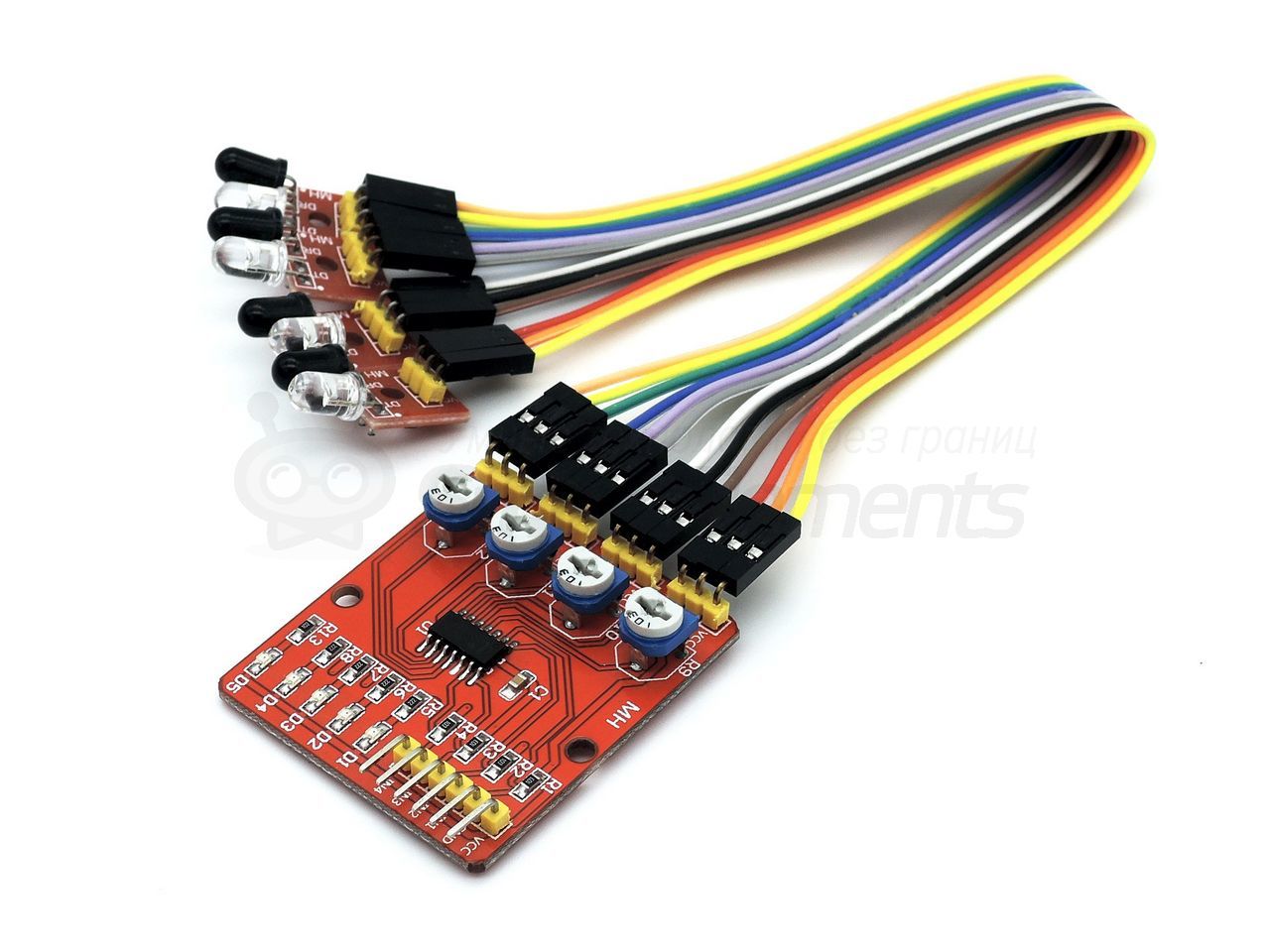

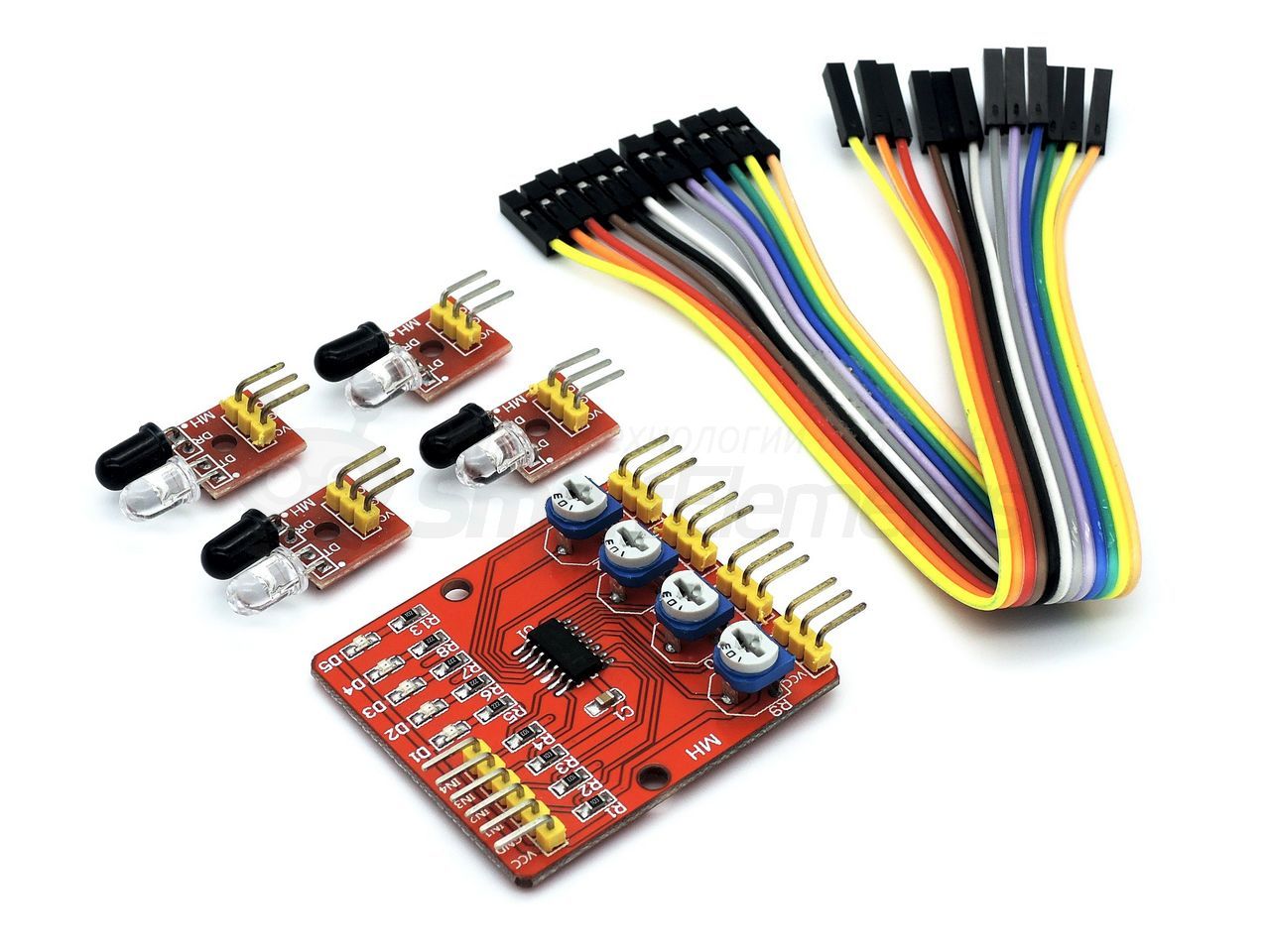

Комплектация



- управляющая плата х1

- сенсоры х4

- комплект соединительных проводов 20 см х1

- пакет упаковочный х1



Ссылки



"База знаний" - Модуль 4-х датчиков препятствия
