Инфракрасный датчик контроля KB874

В наличии 5 шт

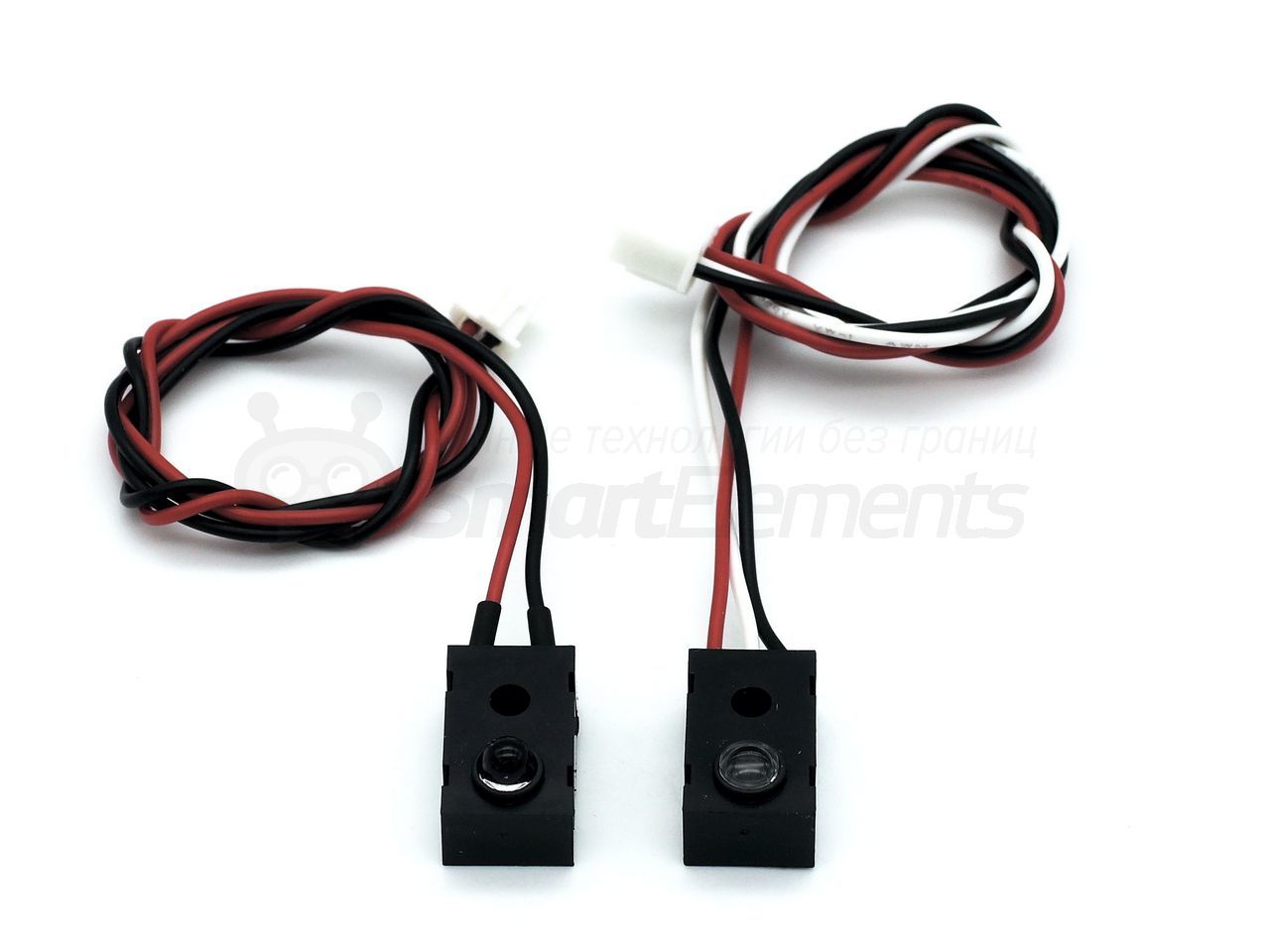

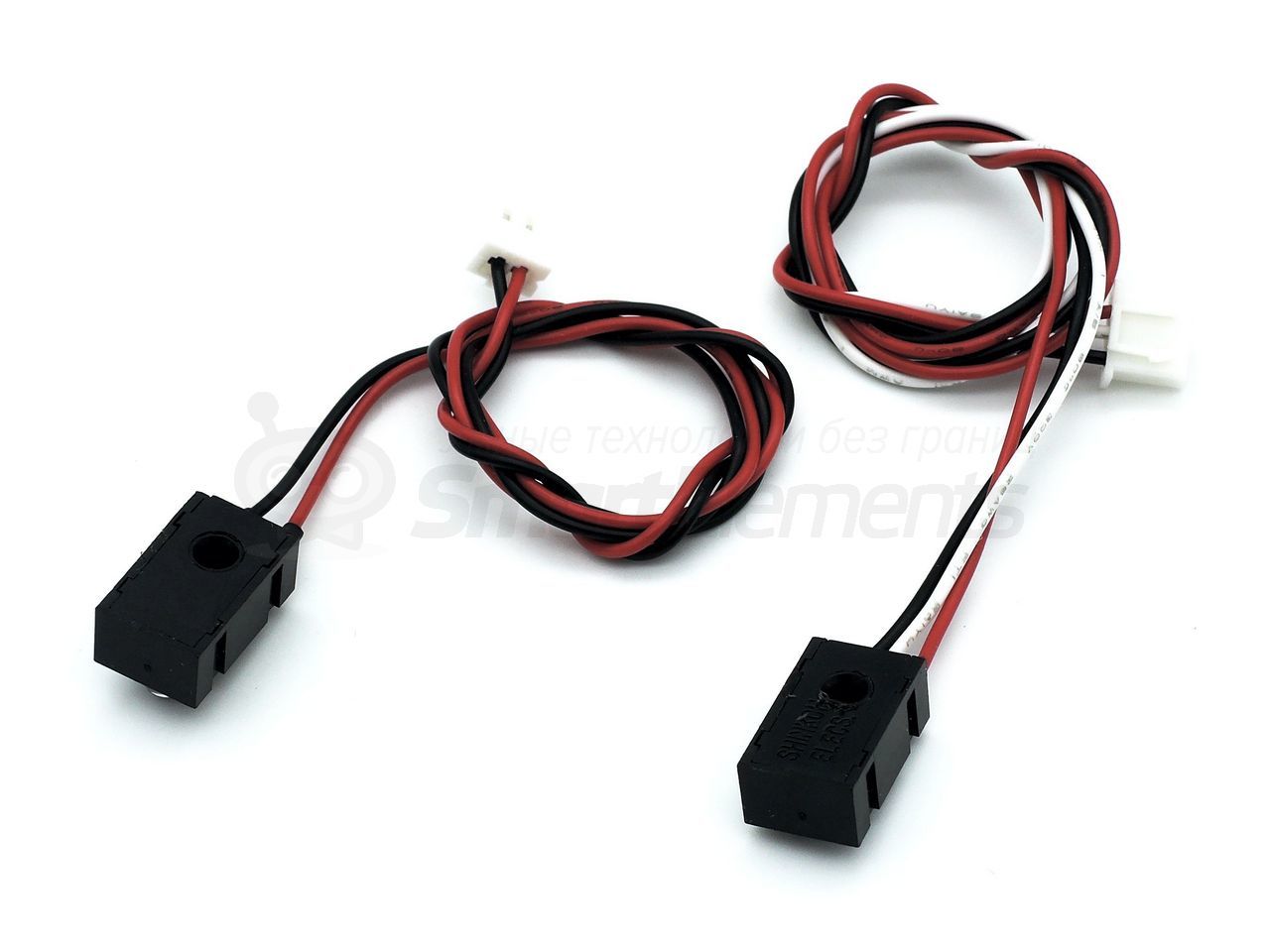

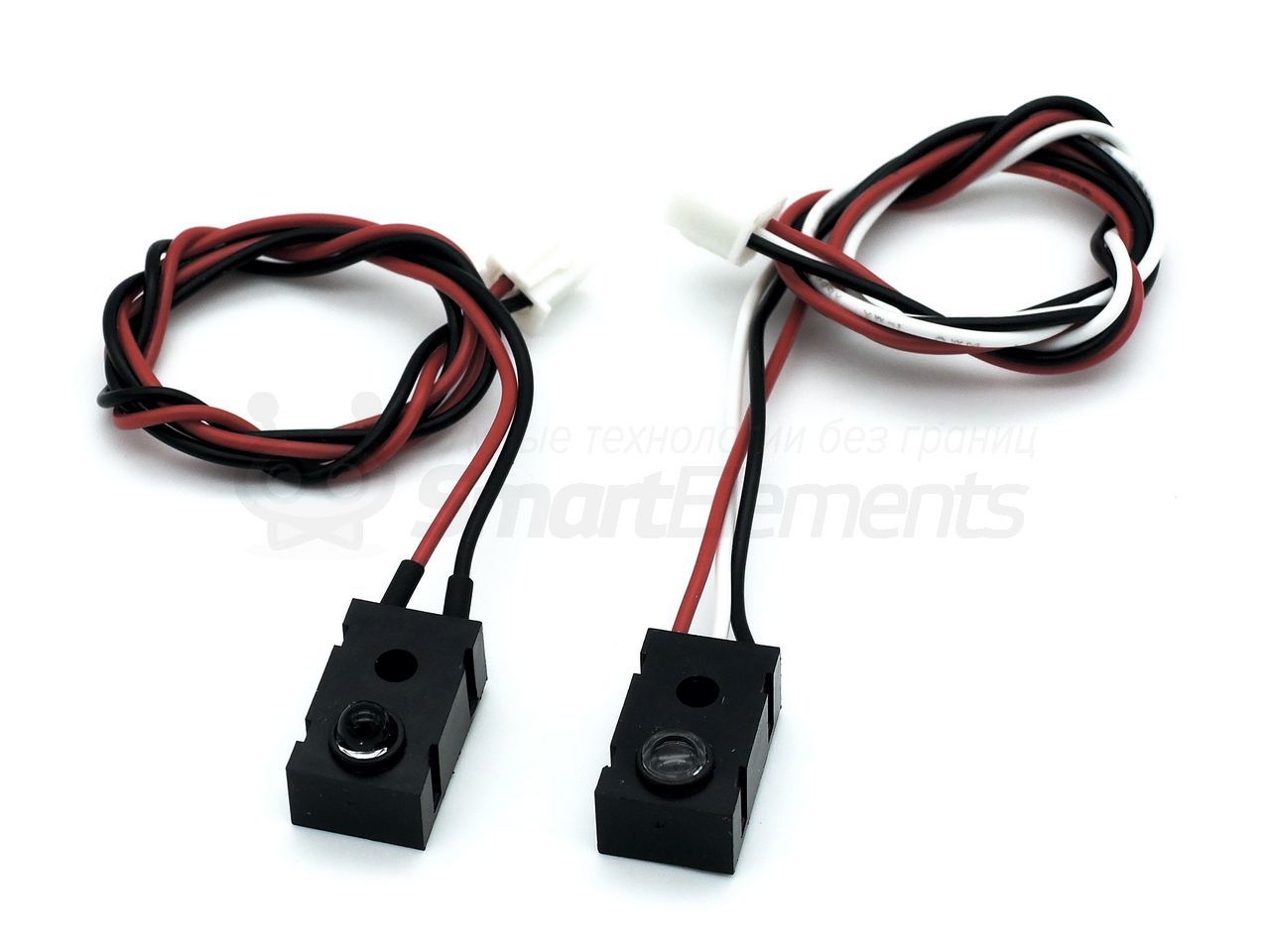

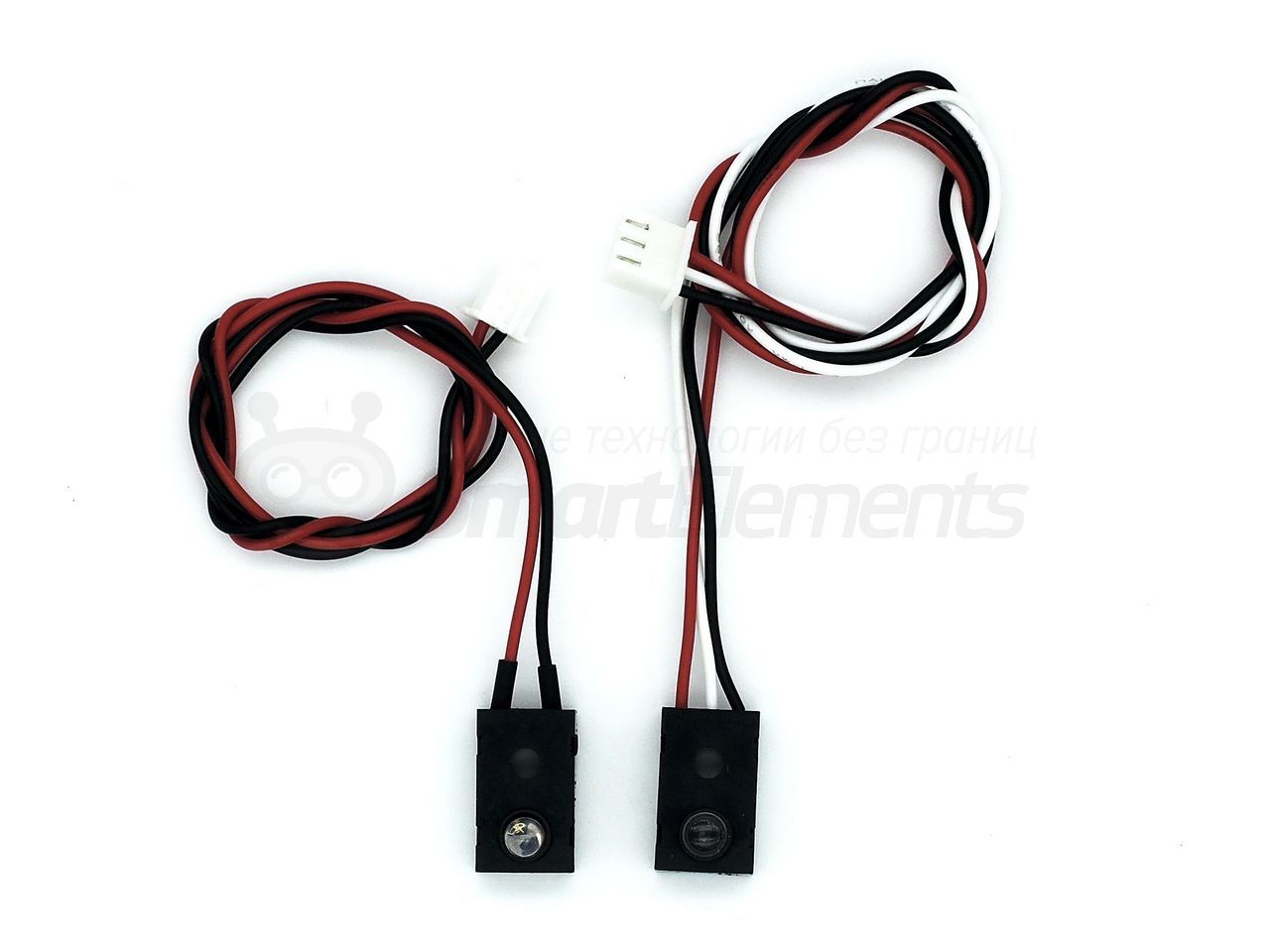

Комплект из инфракрасного передатчика и приемника


Выбрать

    Основные сведения



    Создаете беспроводную сигнализацию или просто хотите знать сколько человек за день проходит через определенную дверь? Воспользуйтесь инфракрасный датчиком контроля.



    В основе датчика лежит инфракрасный светодиод и инфракрасный приемник, каждый из которых заключен в отдельный корпус. Принцип работы основн на испускании инфракрасного сигнала от передатчиа и на считывани его приемником.



    Комплект состоит из передатчика и приёмника. Передатчик постоянно излучает инфракрасный сигнал с длиной волны 850 нм, а приемник, устанавливаемый напротив передатчика принимает его и выдает на выходе логическую 1. В обычном состоянии сигнал от передатчика к приемнику поступает непрерывно. Как только происходит прерывание сигнала (кто-то или что-то пересекли невидимый луч) - контроллер выдает логический 0. Подсчет количества прерываний за определенный промежуток времени позволит сделать выводы о том, сколько человек прошло в помещение.



    Передатчик и приемник снабжены удобными отверстиями для крепления диаметром 3,2 мм.



    Технические характеристики



    - напряжение питания: 5 В

    - максимальный потребляемый ток: 20 мА

    - эффективное рабочее расстояние: до 1 м

    - максимальный эффективный угол приемника: 10°

    - время отклика: 2 мс

    - длина волны передатчика: 850 нм

    - рабочая температура: от -25 до +60 °С

    - длина проводов: 30 см

    - габаритные размеры приемника ДхШхВ: 18х11х7 мм

    - габаритные размеры передатчика ДхШхВ: 18х11х7 мм



    Страна производства: КНР

    Гарантия: 12 месяцев



    Подключение



    Для работы передатчика достаточно обеспечить постоянную подачу тока. Это можно сделать как от независимого источника тока, так и от контроллера. Передатчик подключается с помощью двух проводов:

    красный (питание) - соединяется с выводом питания ("+") источника тока или с выводом 5 V контроллера; также допускается подключение вывода к цифровому пину контроллера, установленного в режим OUT с установкой на выводе логической 1;

    черный ("земля") - соединяется с выводом "-" источника тока или выводом GND контроллера.



    Приемник подключается к контроллеру с помощью трех проводов:

    белый (сигнал) - соединяется с цифровым выводом контроллера;

    красный (питание) - соединяется с выводом питания контроллера 5 V;

    черный ("земля") - соединяется с выводом GND контроллера.



    Комплектация



    - инфракрасный передатчик х1

    - инфракрасный приемник х1

    - пакет упаковочный



    Ссылки



    "База знаний" - Инфракрасный датчик контроля
