Датчик температуры DS18B20 герметичный (2 м)

В наличии более 100 шт

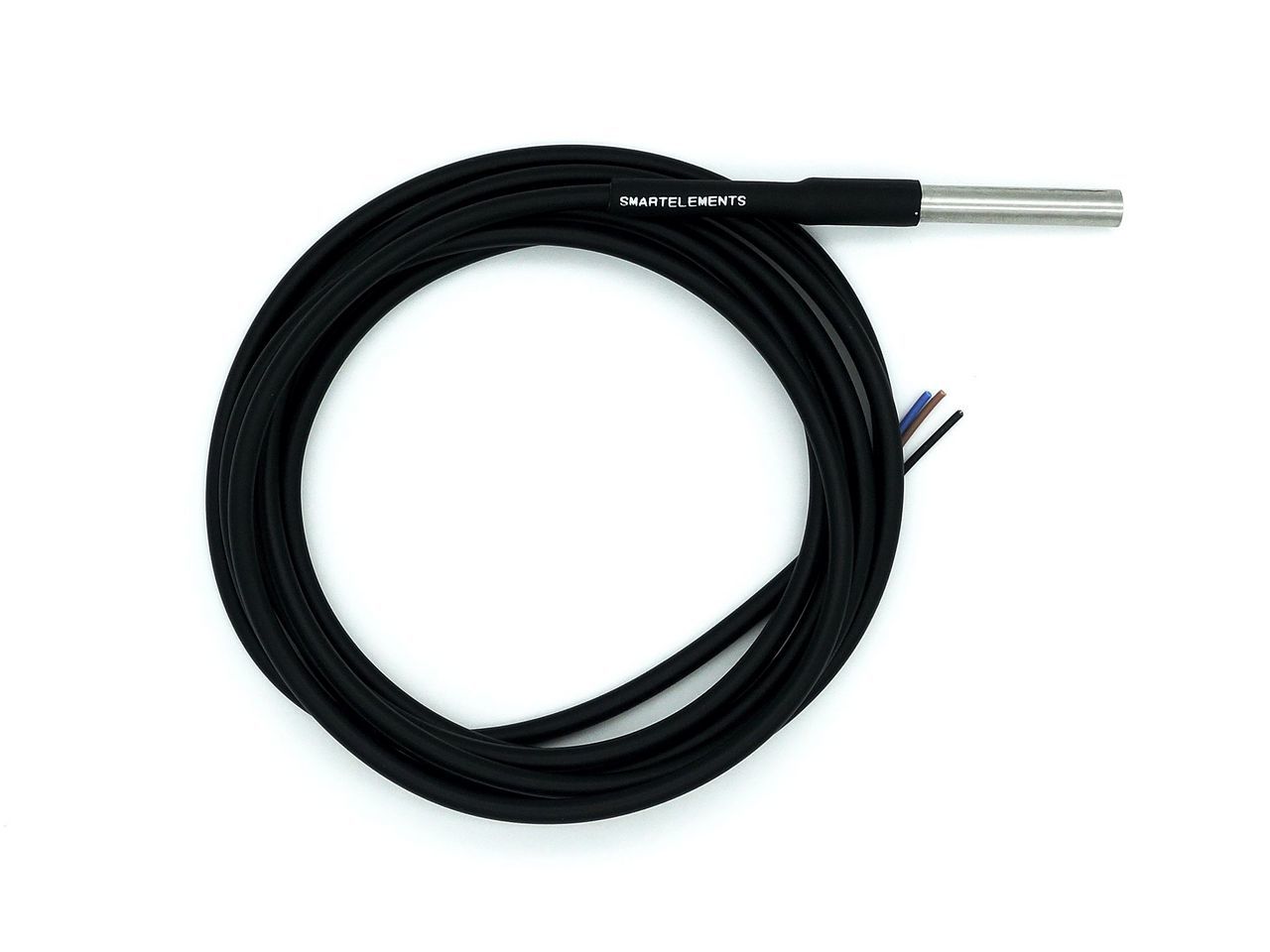

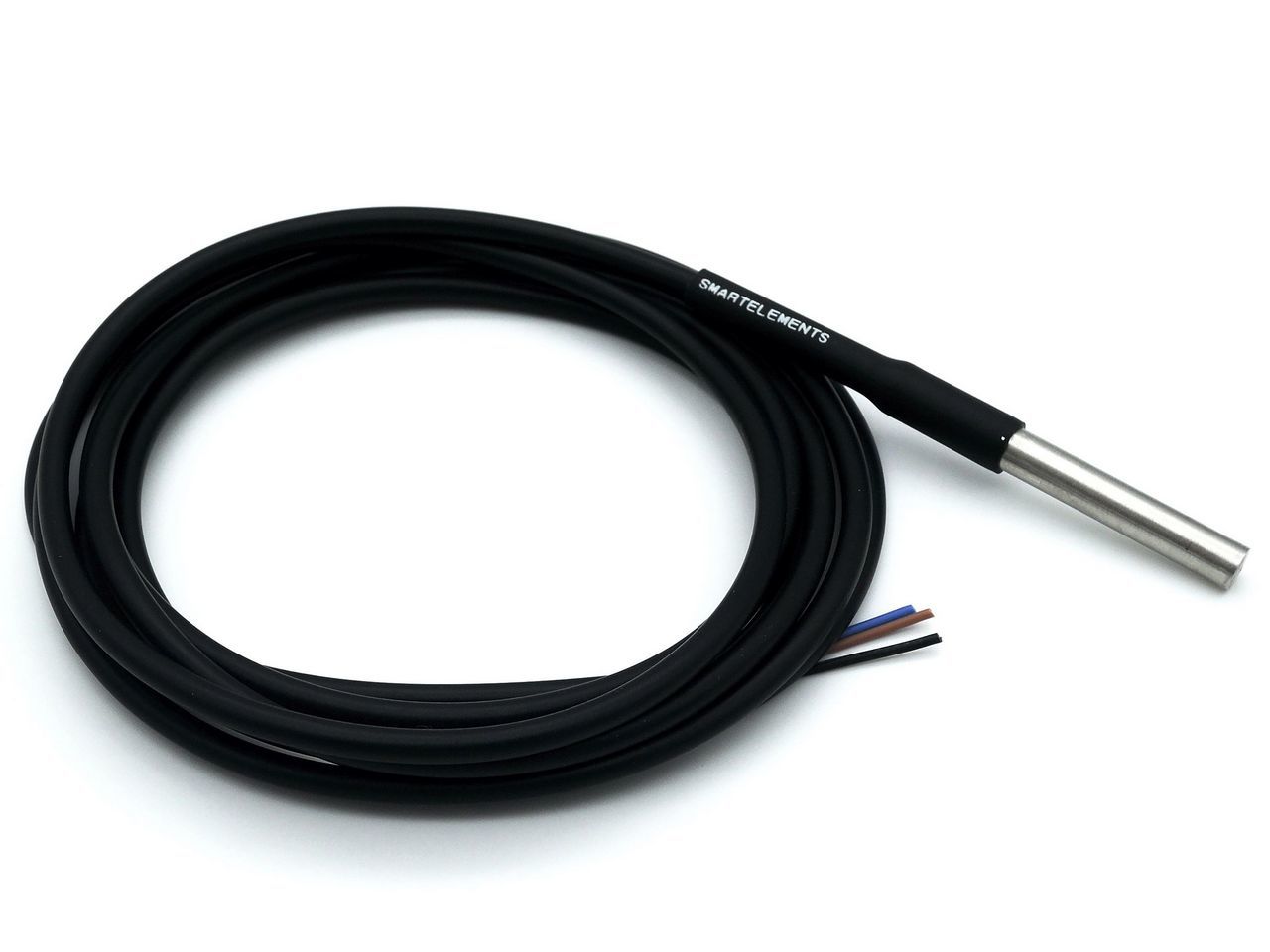

Оригинальный датчик температуры DS18B20 в герметичном корпусе с выводами длиной 2 м


Доставка
Санкт-Петербург: самовывоз из офиса (в день заказа); курьером (1 день); ПВЗ Boxberry (2-3 дня)
Москва: курьером (2 дня); ПВЗ Boxberry (3-5 дней)
Регионы: ПВЗ Boxberry (от 2 дней); курьером (от 4 дней); Почтой России; EMS; транспортной компанией


Оплата
наличными; картой; электронными деньгами; квитанция на оплату в банке; безналичный расчет для юр. лиц

Основные сведения

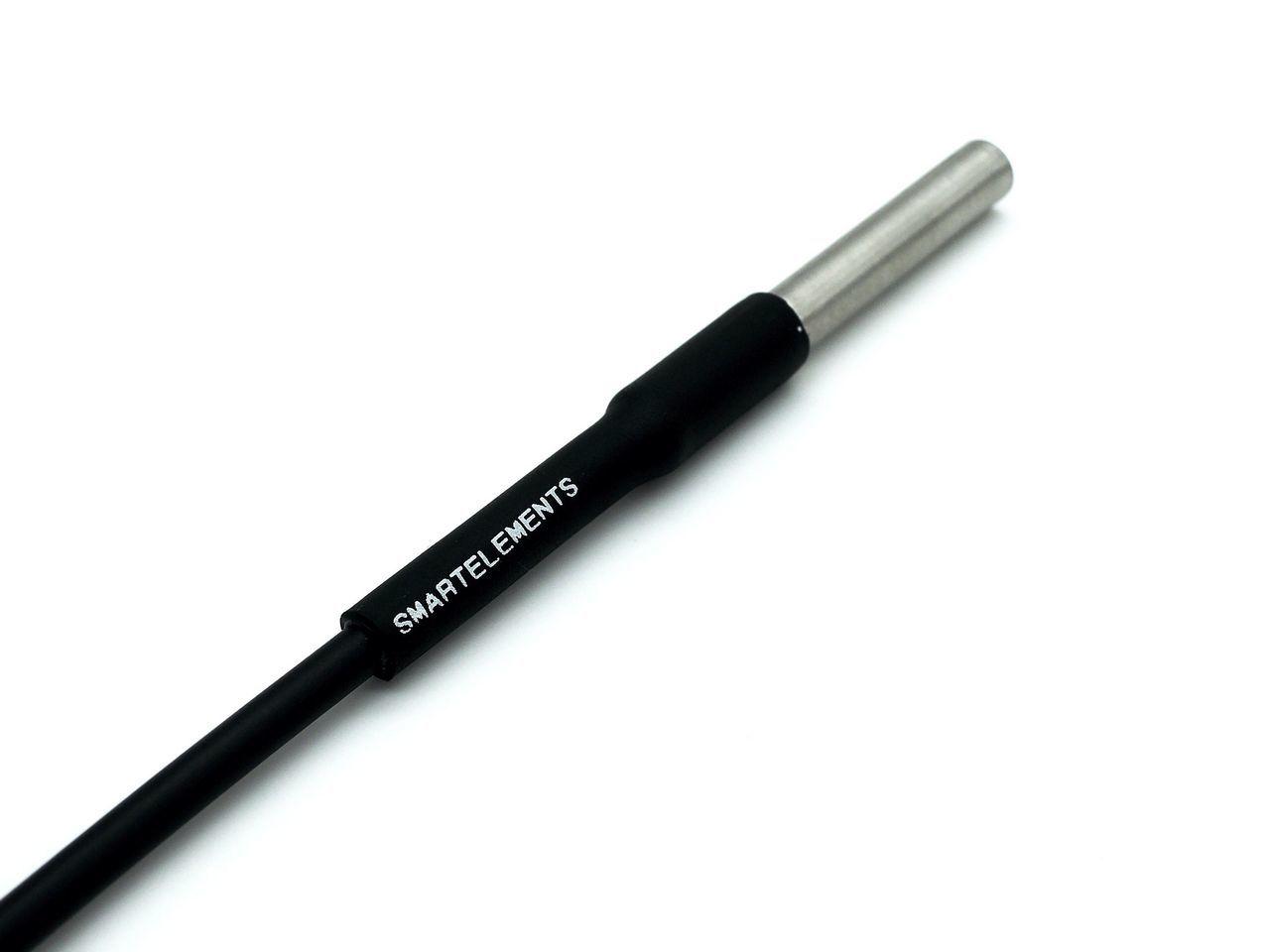

Герметичный датчик температуры Dallas DS18B20 в металлическом корпусе. Соответствует степени защиты IP67. Предназначен для измерения температуры жидкостей, а также измерения температуры во влажной среде. Датчик заключен в металлическую колбу размером 6х50мм. Материал колбы обладает хорошей теплопроводностью, что обеспечивает достоверные показатели температуры. Датчик снабжен выводным кабелем длиной 2 метра.



Подключение датчика можно осуществлять по 1-Wire протоколу. При этом он будет получать питание с сигнальной линии.



Датчик имеет уникальный 64-битный код, который может использоваться микроконтроллером для идентификации конкретного датчика, если их используется несколько на одной шине. Код отдельного датчика считывается отдельной командой.



Датчик обладает собственной памятью, в которую можно сохранить граничные значения температуры, при выходе из которых датчик будет переходить в режим «тревоги».



Основа датчика - оригинальная микросхема DS18B20 производства Maxim Integrated. Сборка датчика осуществляется в России под торговой маркой "УмныеЭлементы". Для герметизации используется термостойкий герметик и прочная термоусадочная трубка с клеевой основой, что позволяет добиться наилучшего качества герметичности и долговечности работы датчика.



Доступны варианты с длиной кабеля 1 метр и 3 метра.



Для монтажа датчика используйте предназначенное для этого крепление или рассмотрите вариант датчика в корпусе под винт.



Возможно изготовление датчиков на заказ по индивидуальным параметрам, в том числе изменение длины кабеля, монтаж разъема, маркировка и т.п.



Технические характеристики



- напряжение питания: 3-5,5 В

- диапазон измеряемой температуры: от -55 до +125˚С

- погрешность измерения температуры: ±0,5˚С

- максимальный потребляемый ток: 1 мА

- потребляемый ток в режиме ожидания: 750 нА

- время отклика: менее 1 с

- интерфейс 1-wire

- разрешающая способность: 9-12 бит

- уникальный 64-битный ID в каждом датчике

- длина провода: 2 метра

- степень защиты: IP67



Страна производства: Россия

Гарантия: 12 месяцев



Подключение



Датчик подключается к контроллеру с помощью трех проводов:

коричневый (VCC - питание) - соединяется с выводом питания контроллера

синий (S - сигнал) - соединяется с цифровым выводом контроллера

черный (GND - земля) - соединяется с выводом GND контроллера



При подключении датчика, вывод питания и сигнальный вывод должны быть соединены резистором 4,7 кОм. При использовании только одного датчика подойдет резистор на 10 кОм.



Для удобства подключения датчика к Sensor Shield рекомендуем использовать модуль для геремтичного датчика температуры



Для работы датчика в режиме 1-Wire выводы VCC и GND объединяются и подключаются к выводу GND конечного устройства, а вывод S соединяется с выводом управляющего контроллера.



Комплектация



- датчик температуры х1

- пакет упаковочный х1



Ссылки



"База знаний" - Датчик температуры DS18B20

Библиотека для работы с датчиком (dallastemperature)

Библиотека для работы по протоколу 1-wire (onewire)
