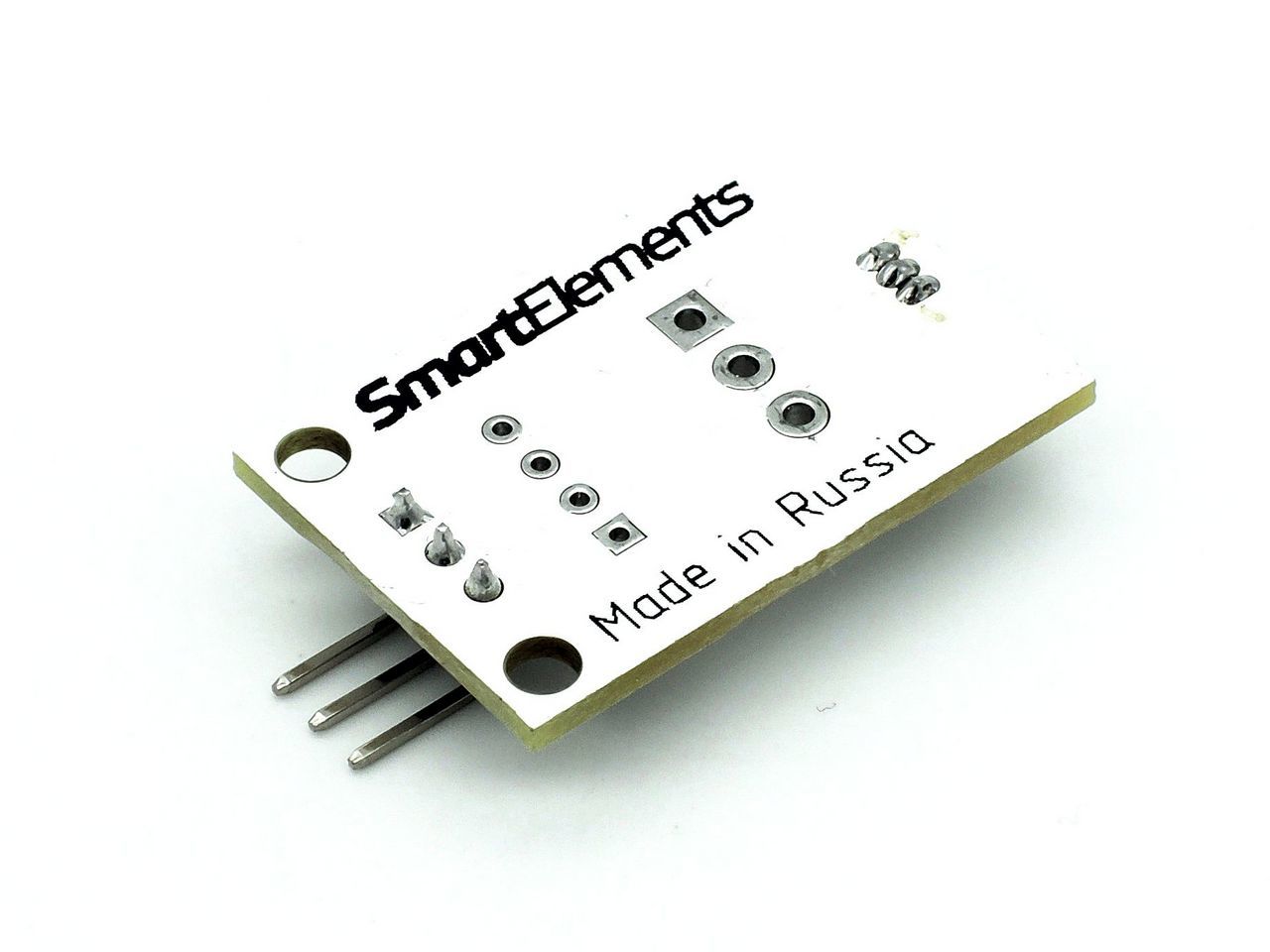

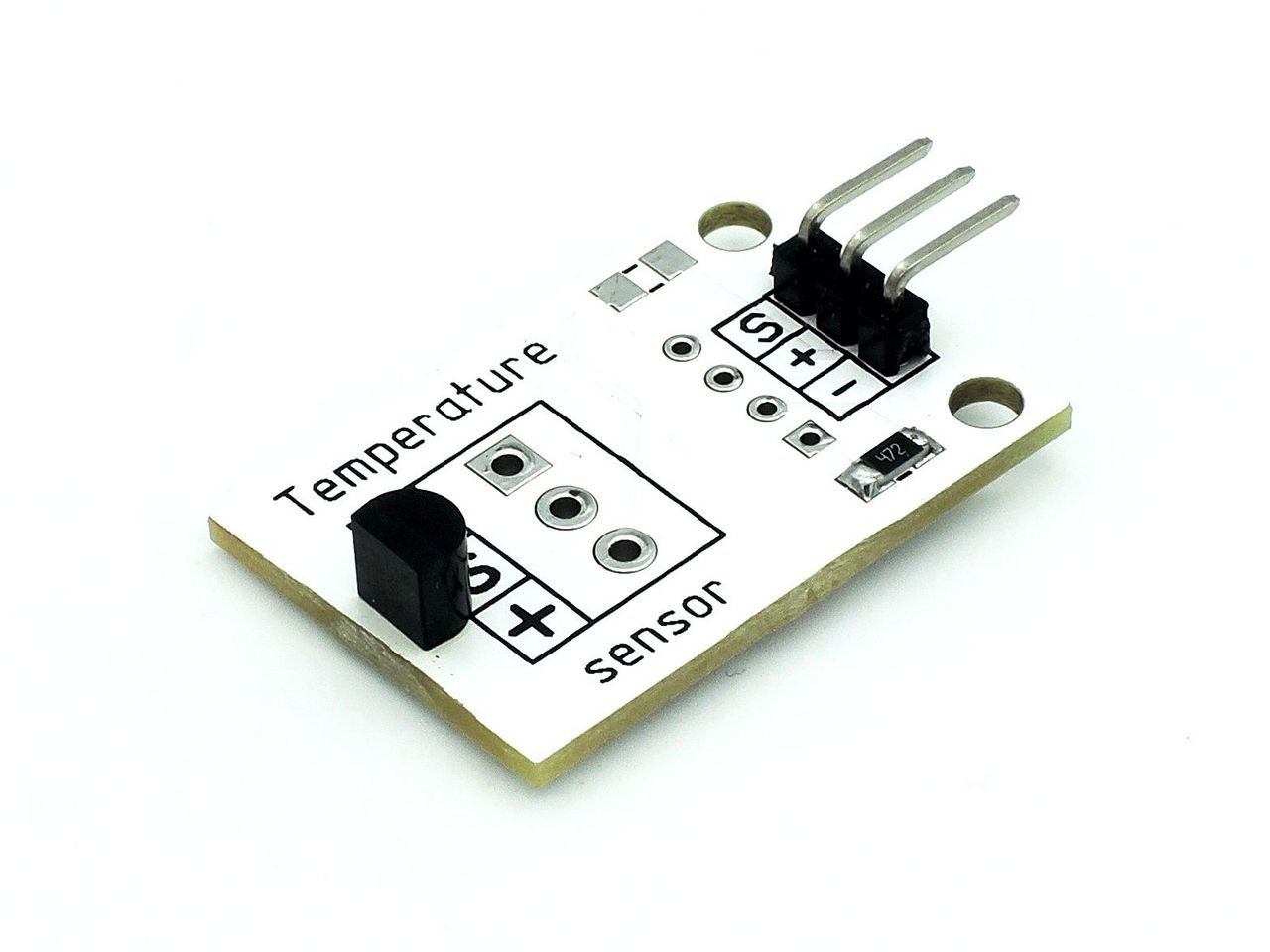

Модуль датчика температуры Dallas DS18B20

Основные сведения

Модуль датчика температуры Dallas DS18B20 предназначен для измерения температуры окружающего воздуха.

Подключение модуля можно осуществлять по 1-Wire протоколу. При этом он будет получать питание с сигнальной линии.

В отличие от других температурных датчиков, DS18B20 имеет уникальный 64-битный код, который может использоваться микроконтроллером для идентификации конкретного датчика, если их используется несколько на одной шине. Код отдельного датчика считывается отдельной командой.

Датчик обладает собственной памятью, в которую можно сохранить граничные значения температуры, при выходе из которых датчик будет переходить в режим «тревоги».

В отличие от самого датчика DS18B20, данный вариант выполнен в формате модуля со всей необходимой обвязкой на плате, что исключает необходимость установки дополнительного резистора и позволяет подключать датчик посредством стандартного трехпроводного шлейфа. Модуль уже содержит встроенный в плату резистор 4,7 кОм.

Отличные характеристики, а также простота подключения и использования, делают модуль датчика DS18B20 незаменимой деталью «умного дома», когда требуется измерять температуру в разных помещениях.

Обратите внимание! Модуль датчика не является герметичным, а потому его нельзя использовать на улице или во влажных помещениях. Для измерения температуры на улице или во влажных помещениях используйте датчик DS18B20 в герметичном корпусе.

Технические характеристики

- напряжение питания: 3-5,5 В

- диапазон измеряемой температуры: от -55 до +125˚С

- погрешность измерения температуры: ±0,5˚С

- максимальный потребляемый ток: 1 мА

- потребляемый ток в режиме ожидания: 750 нА

- время отклика: менее 1 с

- интерфейс 1-wire

- разрешающая способность: 9-12 бит

- уникальный 64-битный ID в каждом датчике

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

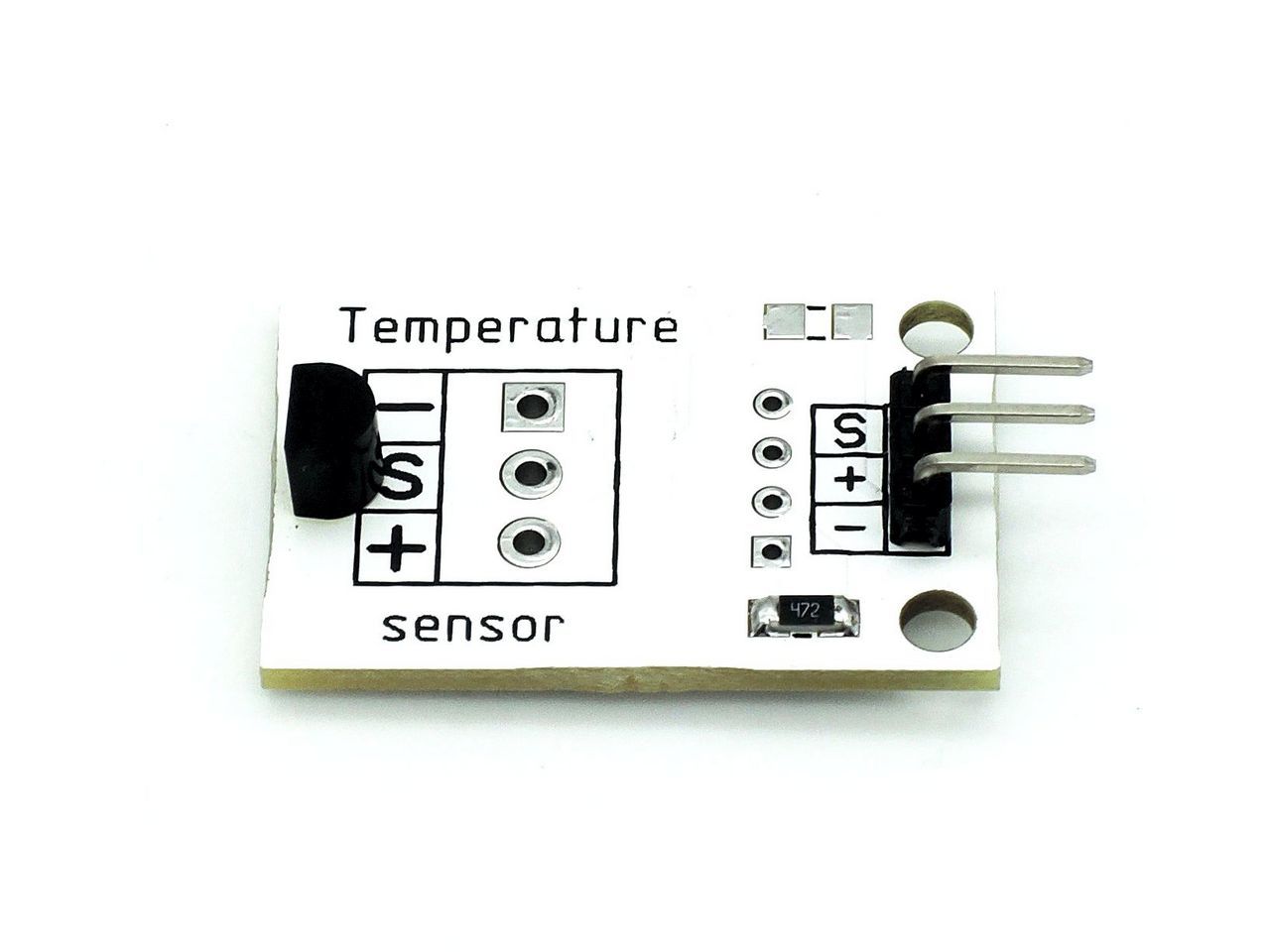

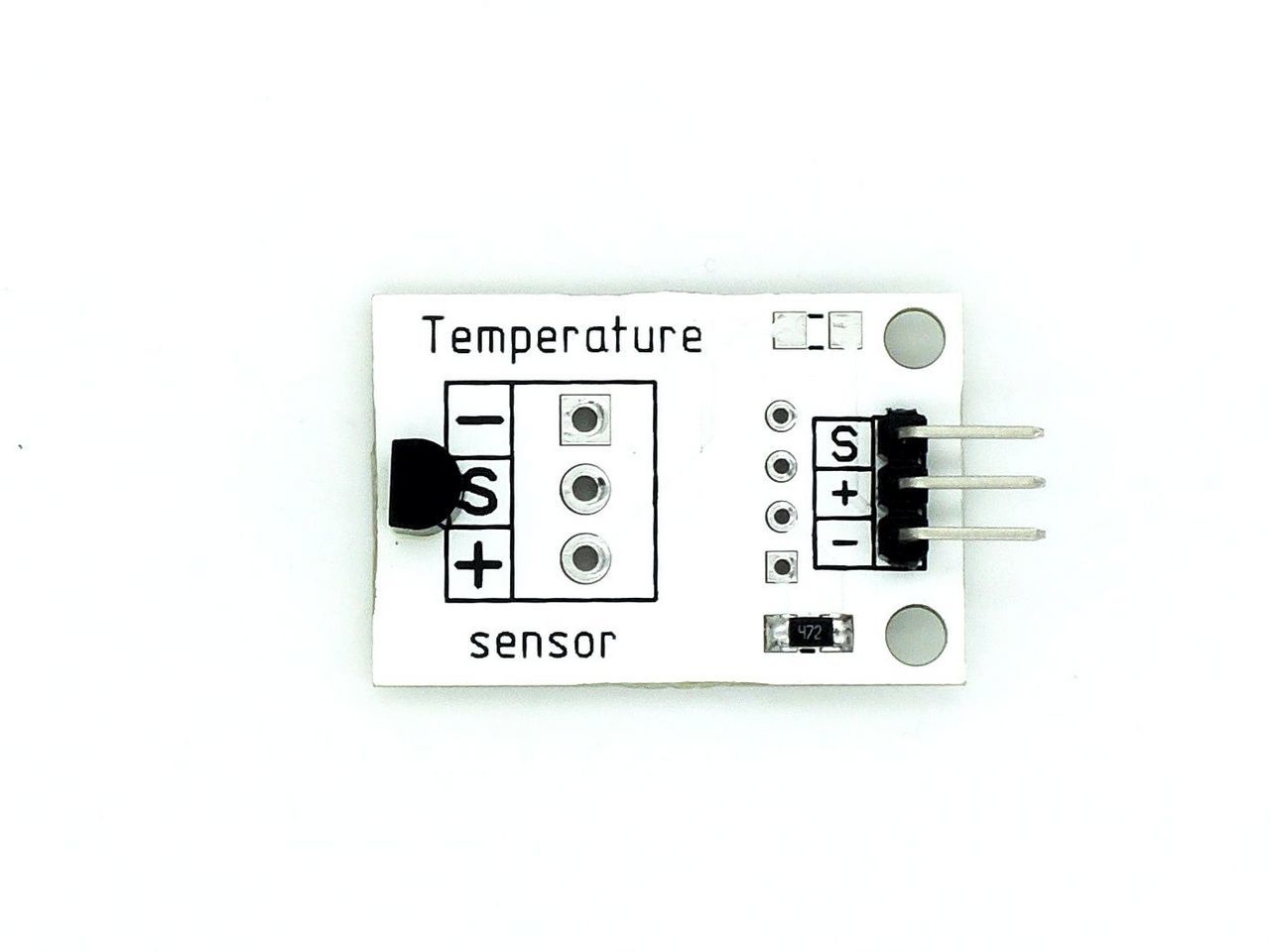

Датчик подключается с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с цифровым выводом контроллера

Для удобства подключения рекомендуем использовать Sensor Shield.

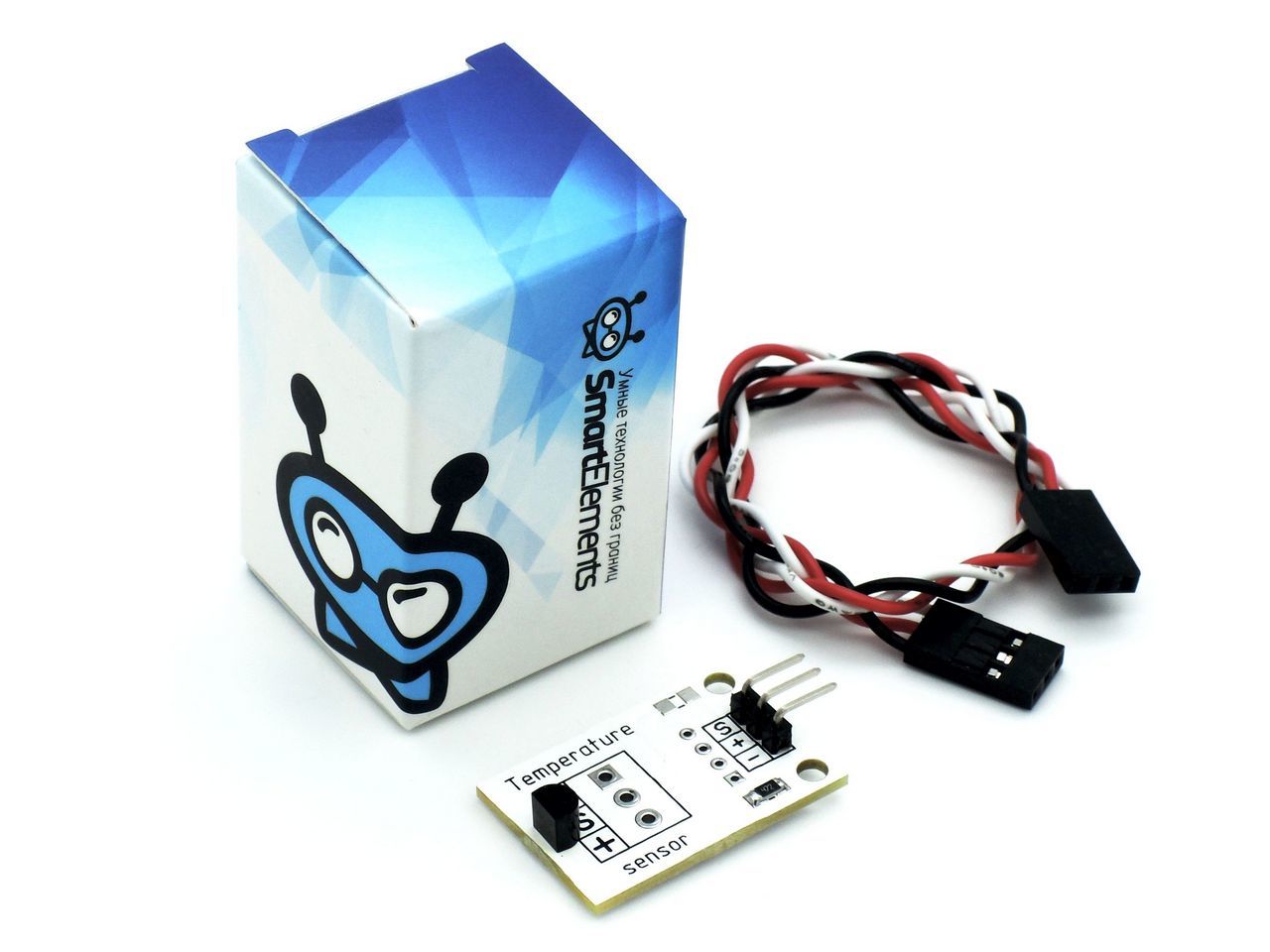

Комплектация

- модуль датчика х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1
