Датчик температуры DS18B20 герметичный (1 м)

В наличии более 50 шт

Оригинальный датчик температуры DS18B20 в герметичном корпусе с выводами длиной 1 м


Выбрать

    Основные сведения

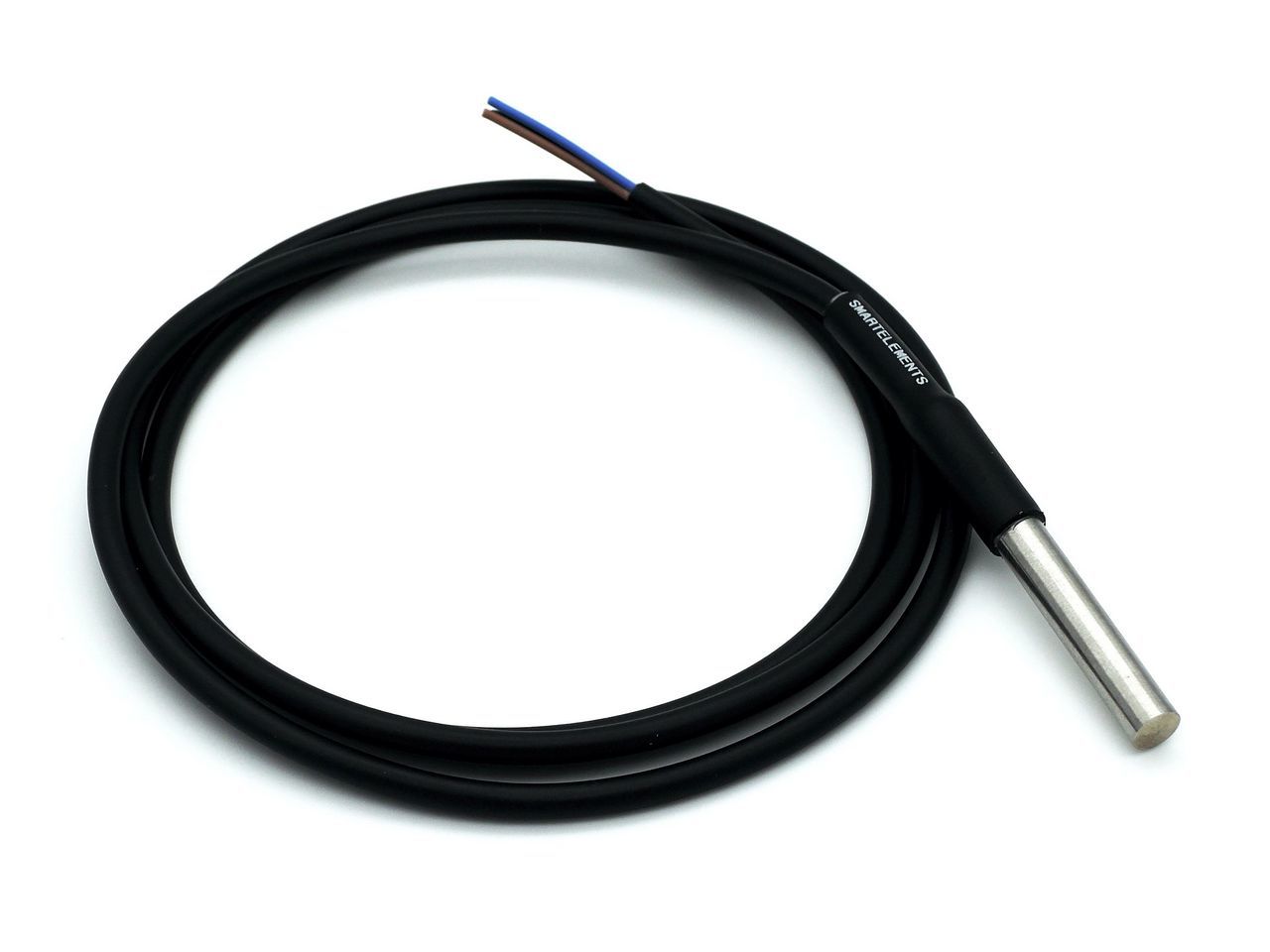

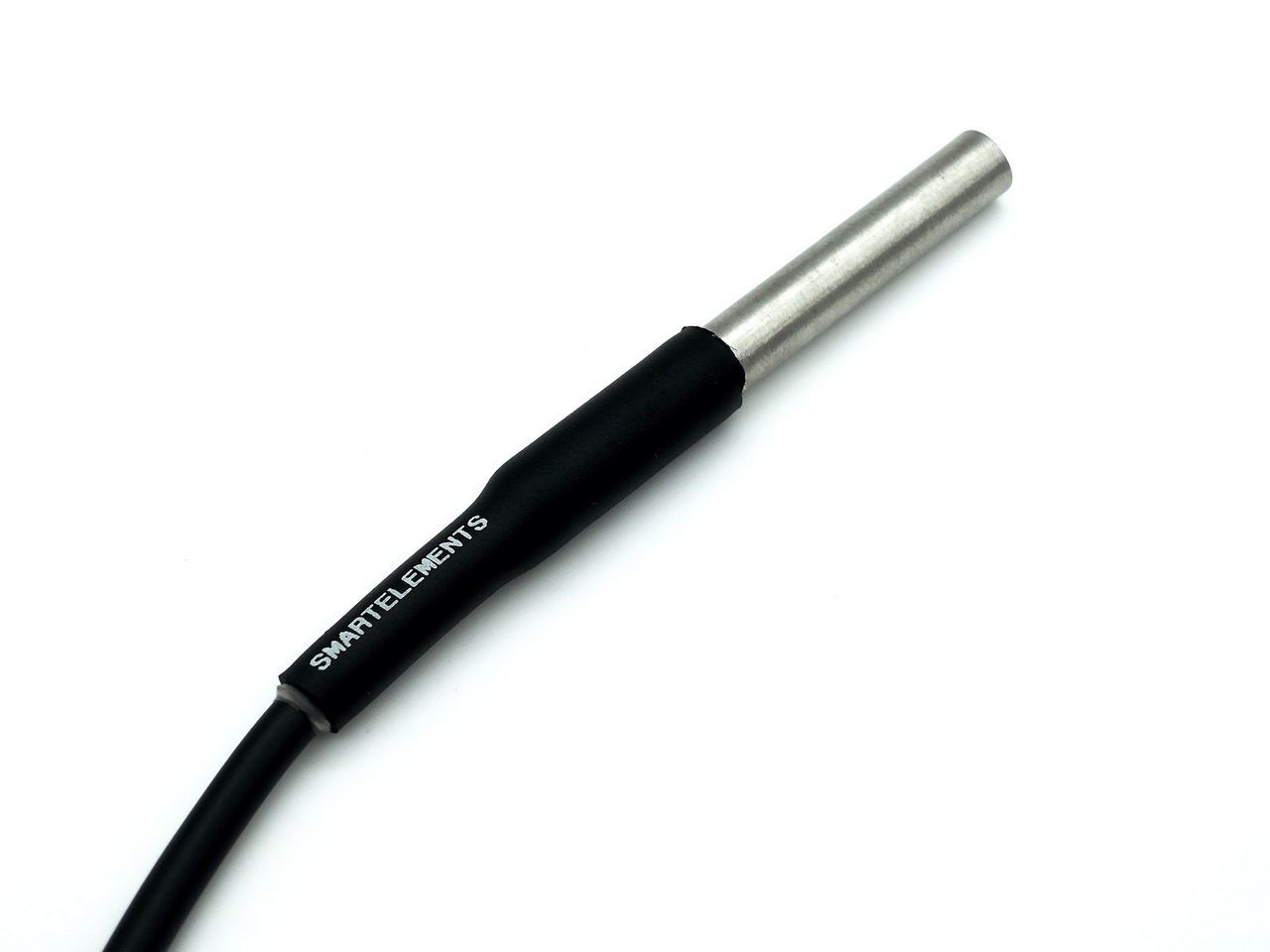

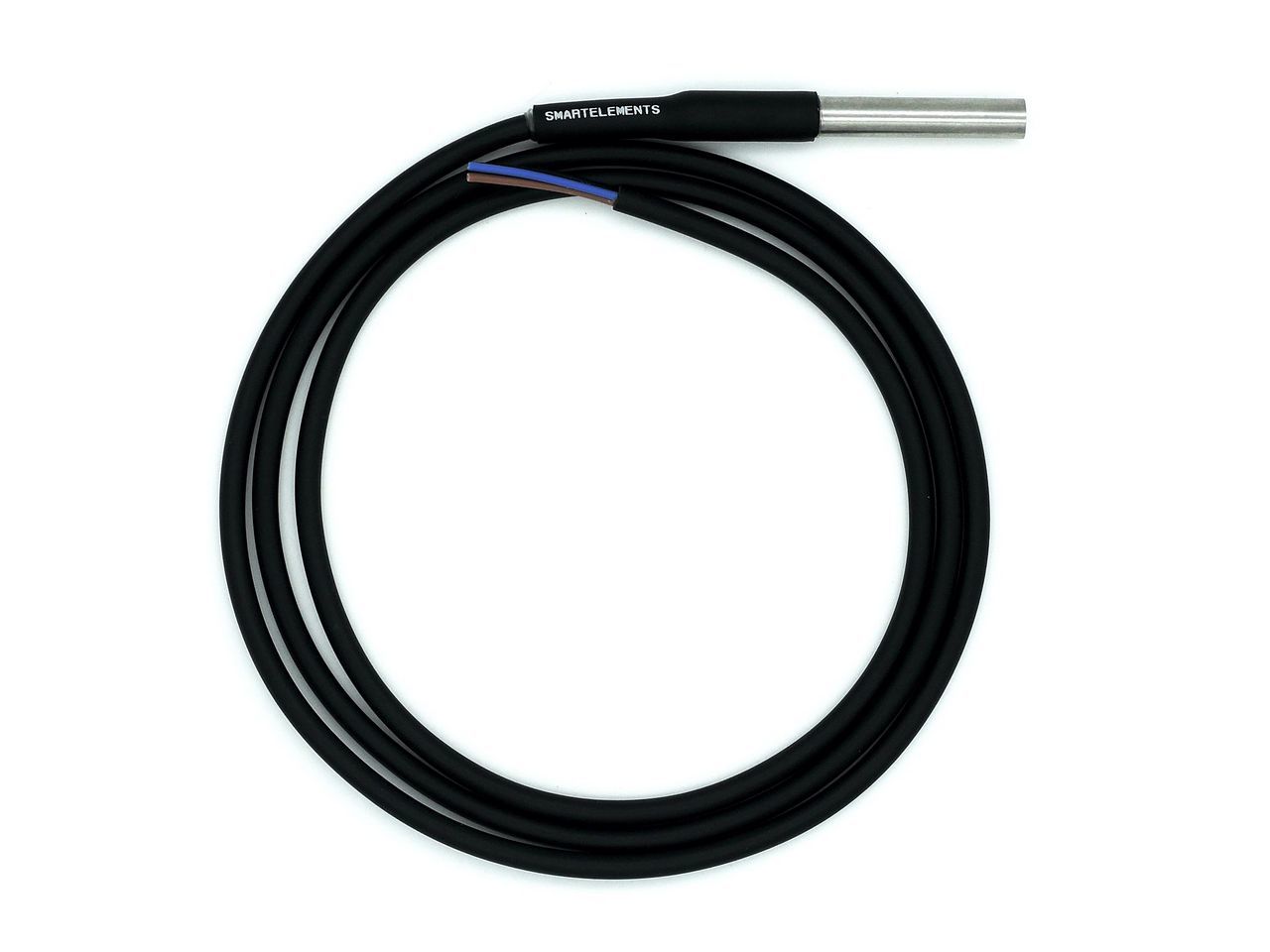

    Герметичный датчик температуры Dallas DS18B20 в металлическом корпусе. Соответствует степени защиты IP67. Предназначен для измерения температуры жидкостей, а также измерения температуры во влажной среде. Датчик заключен в металлическую колбу размером 6х50мм. Материал колбы обладает хорошей теплопроводностью, что обеспечивает достоверные показатели температуры. Датчик снабжен выводным кабелем длиной 1 метр.



    Подключение датчика можно осуществлять по 1-Wire протоколу. При этом он будет получать питание с сигнальной линии.



    Датчик имеет уникальный 64-битный код, который может использоваться микроконтроллером для идентификации конкретного датчика, если их используется несколько на одной шине. Код отдельного датчика считывается отдельной командой.



    Датчик обладает собственной памятью, в которую можно сохранить граничные значения температуры, при выходе из которых датчик будет переходить в режим «тревоги».



    Основа датчика - оригинальная микросхема DS18B20 производства Maxim Integrated. Сборка датчика осуществляется в России под торговой маркой "УмныеЭлементы". Для герметизации используется термостойкий герметик и прочная термоусадочная трубка с клеевой основой, что позволяет добиться наилучшего качества герметичности и долговечности работы датчика.



    Доступны варианты с длиной кабеля 2 метра и 3 метра.



    Для монтажа датчика используйте предназначенное для этого крепление или рассмотрите вариант датчика в корпусе под винт.



    Возможно изготовление датчиков на заказ по индивидуальным параметрам, в том числе изменение длины кабеля, монтаж разъема, маркировка и т.п.



    Технические характеристики



    - напряжение питания: 3-5,5 В

    - диапазон измеряемой температуры: от -55 до +125˚С

    - погрешность измерения температуры: ±0,5˚С

    - максимальный потребляемый ток: 1 мА

    - потребляемый ток в режиме ожидания: 750 нА

    - время отклика: менее 1 с

    - интерфейс 1-wire

    - разрешающая способность: 9-12 бит

    - уникальный 64-битный ID в каждом датчике

    - длина провода: 1 метр

    - степень защиты: IP67



    Страна производства: Россия

    Гарантия: 12 месяцев



    Подключение



    Датчик подключается к контроллеру с помощью трех проводов:

    коричневый (VCC - питание) - соединяется с выводом питания контроллера

    синий (S - сигнал) - соединяется с цифровым выводом контроллера

    черный (GND - земля) - соединяется с выводом GND контроллера



    При подключении датчика, вывод питания и сигнальный вывод должны быть соединены резистором 4,7 кОм. При использовании только одного датчика подойдет резистор на 10 кОм.



    Для удобства подключения датчика к Sensor Shield рекомендуем использовать модуль для геремтичного датчика температуры



    Для работы датчика в режиме 1-Wire выводы VCC и GND объединяются и подключаются к выводу GND конечного устройства, а вывод S соединяется с выводом управляющего контроллера.



    Комплектация



    - датчик температуры х1

    - пакет упаковочный х1



    Ссылки



    "База знаний" - Датчик температуры DS18B20

    Библиотека для работы с датчиком (dallastemperature)

    Библиотека для работы по протоколу 1-wire (onewire)

    Похожие товары

    Датчик температуры DS18B20 герметичный (2 м)
    370 ₽
    Датчик температуры DS18B20 герметичный (2 м)

    Оригинальный датчик температуры DS18B20 в герметичном корпусе с выводами длиной 2 м

    Датчик температуры DS18B20 герметичный (3 м)
    420 ₽
    Датчик температуры DS18B20 герметичный (3 м)

    Оригинальный датчик температуры DS18B20 в герметичном корпусе с выводами длиной 3 м

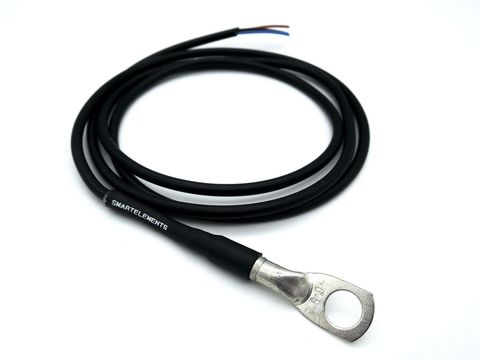

    Датчик температуры DS18B20 герметичный под винт (1 м)
