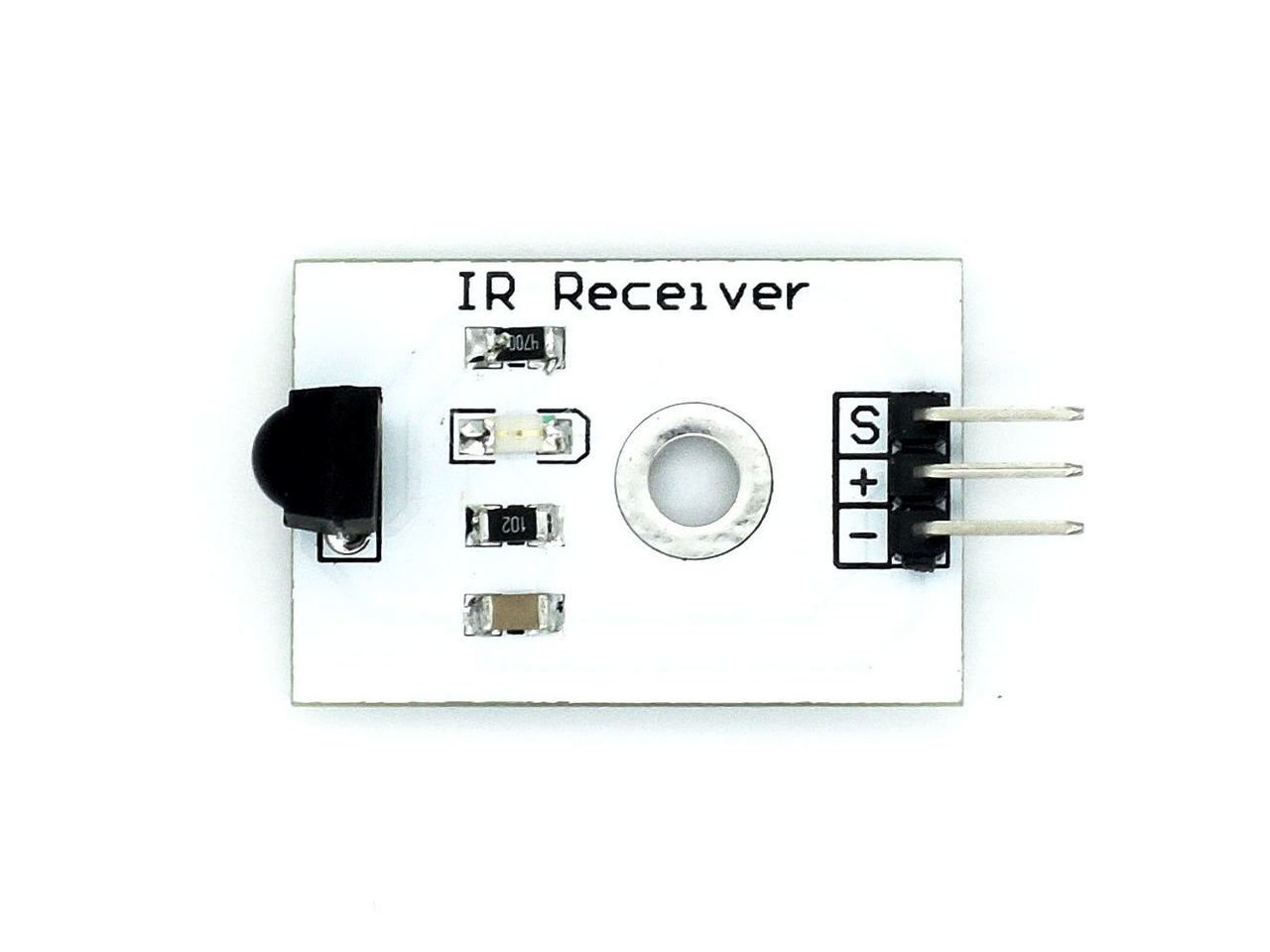

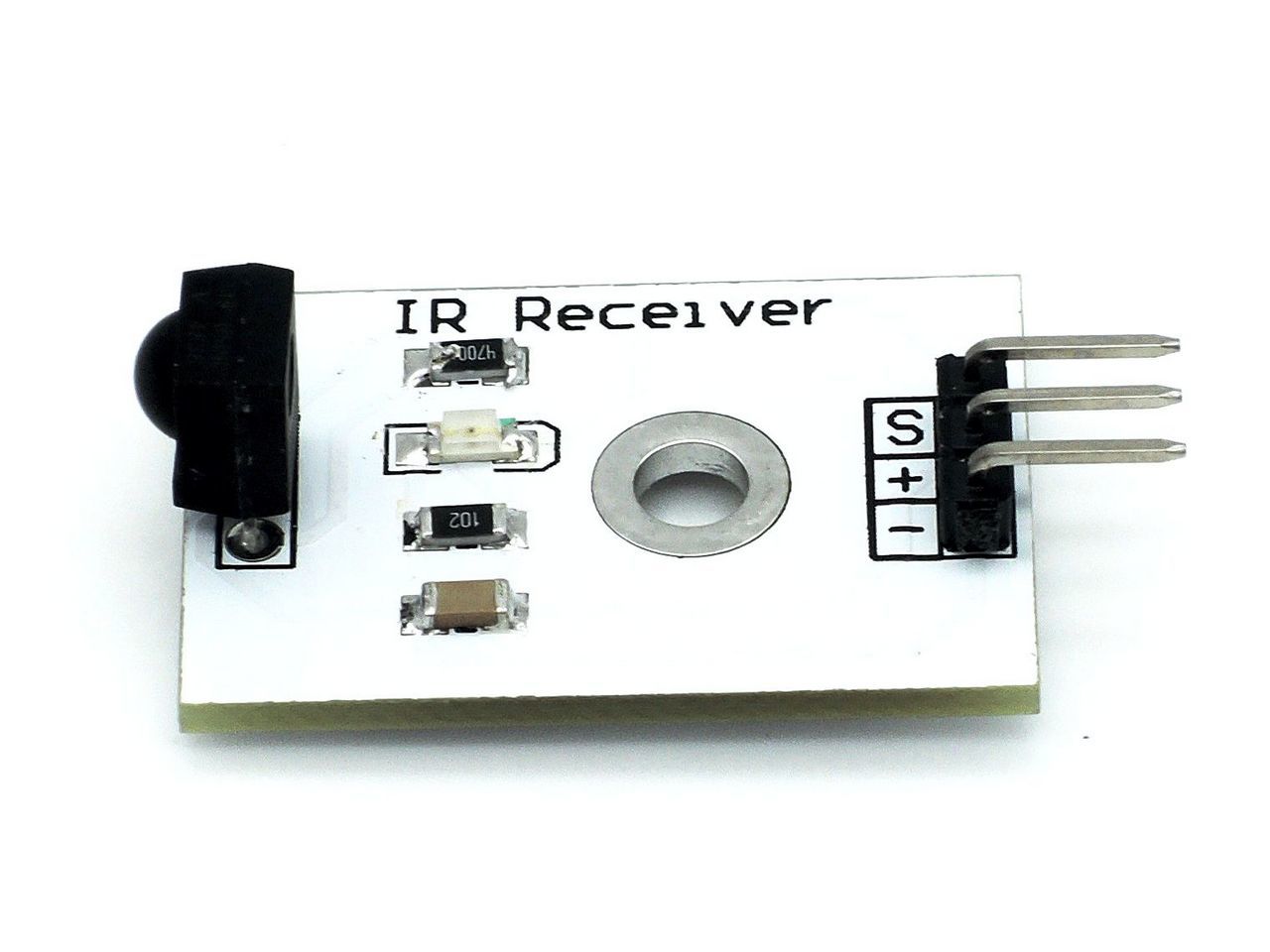

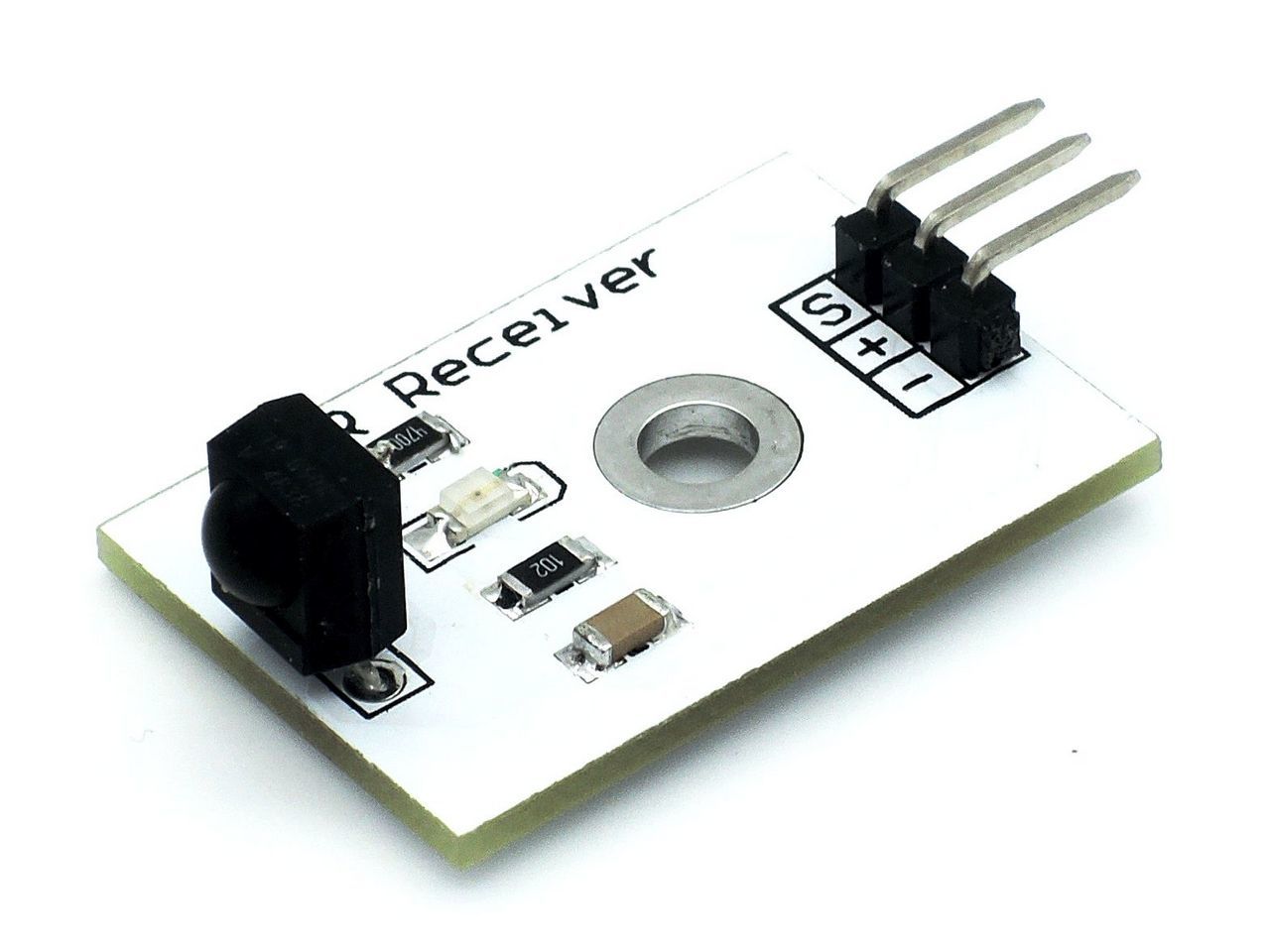

Модуль инфракрасного приемника TSOP4838

Основные сведения

Компактный модуль для приема и обработки инфракрасного сигнала с пультов дистанционного управления и иных источников сигнала. Выполнен на базе приемника TSOP4838. Модуль снабжен всей необходимой обвязкой и может подключаться к контроллеру напрямую. Дополнительно на плате установлен светодиод, сигнализирующий о процессе приема данных. Модуль обладает улучшенной стойкостью к яркой освещенности по сравнению с аналогичными приемниками.

Вы можете использовать данный модуль для управления роботом или любым другим устройством на расстоянии.

Выходным результатом работы модуля является цифровой код. Отлично работает в паре с пультом дистанционного управления. Также поддерживает некоторые другие модели пультов, в том числе от бытовой техники с рабочей частотой 38 КГц.

Технические характеристики

- рабочее напряжение: 2,5-5,5 В

- максимальный потребляемый ток: 1,5 мА

- несущая частота приемника: 38 КГц

- расстояние приема сигнала: 45 м

- эффективный угол работы: 90˚

- габаритные размеры ДхШхВ: 30х20х11 мм

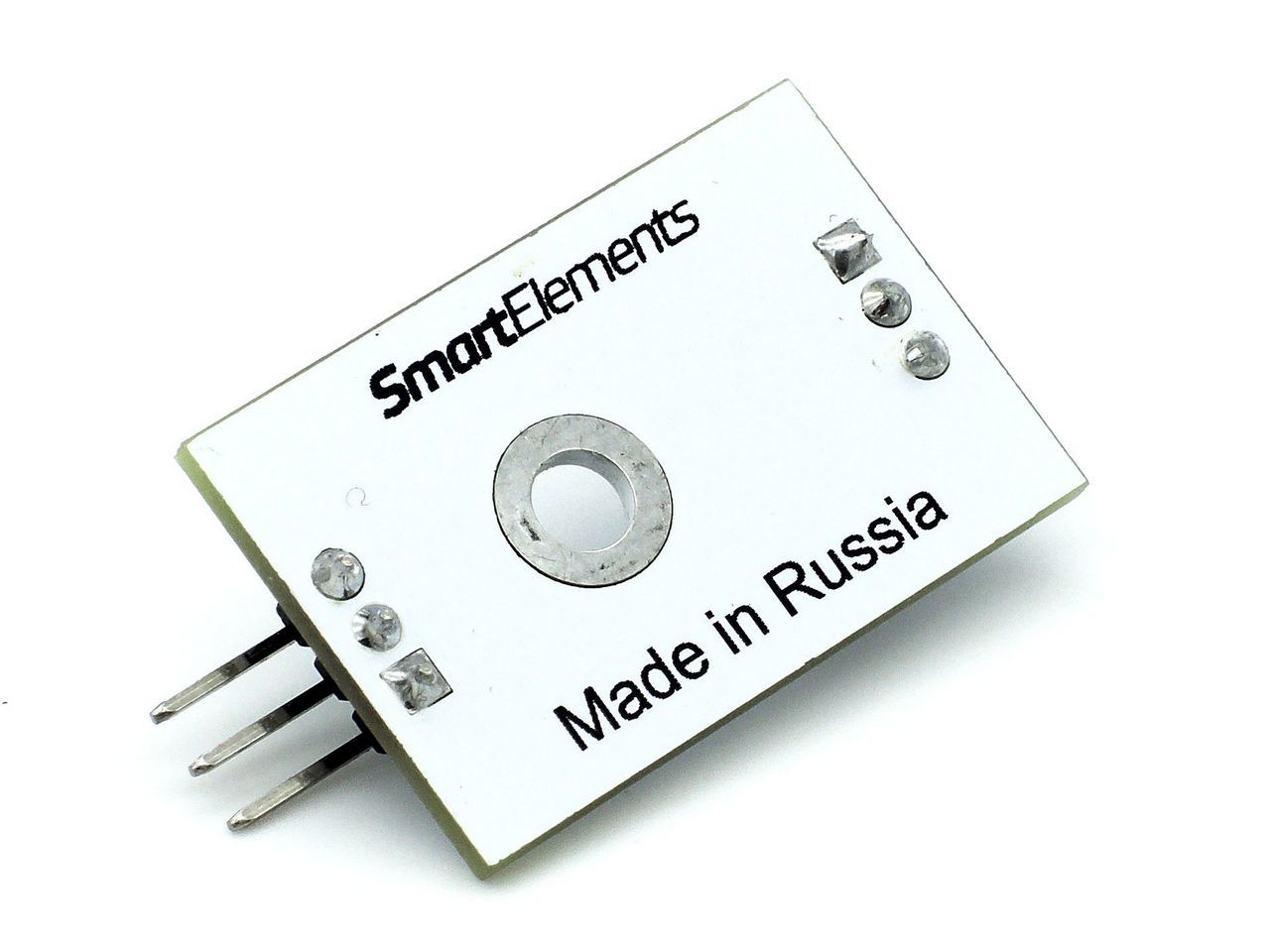

Страна производства: Россия

Гарантия: 1 год

Подключение

Модуль инфракрасного приемника подключается к контроллеру посредством трех проводов: "+" - питание, "-" - земля, "S" - на цифровой пин контроллера. Для подключения удобно использовать трехпроводной шлейф и Sensor Shield.

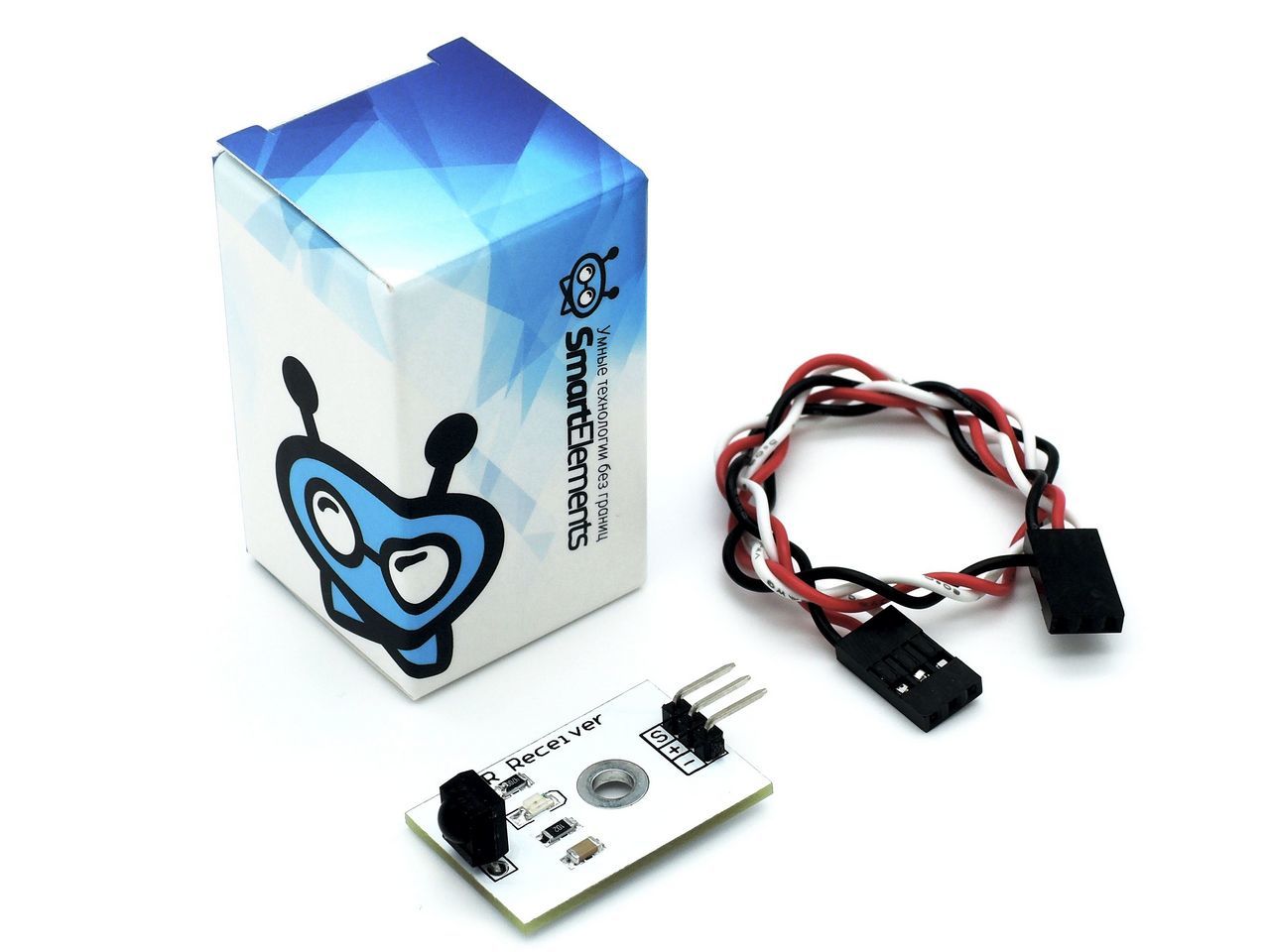

Комплектация

- модуль инфракрасного приемника х1

- шлейф "мама-мама" х1

- коробка упаковочная х1

Ссылки

"База знаний" - Модуль инфракрасного приемника TSOP4838

Библиотека для работы с модулем

Datasheet
