Proto Shield

В наличии более 10 шт

Плата расширения для создания собственных шилдов


Основные сведения



Необходим шилд, возможностей которого вам недостаточно? Воспользуйтесь Proto Shield и создайте свой собственный эксклюзивный шилд.



Proto Shield - это облегченная версия Sensor Shield, на котрой отсутствуют распянные разъемы. Плата снабжена сквозными колодками, позволяющими установить ее в контроллер, а сверху установить при необходимости еще один шилд.

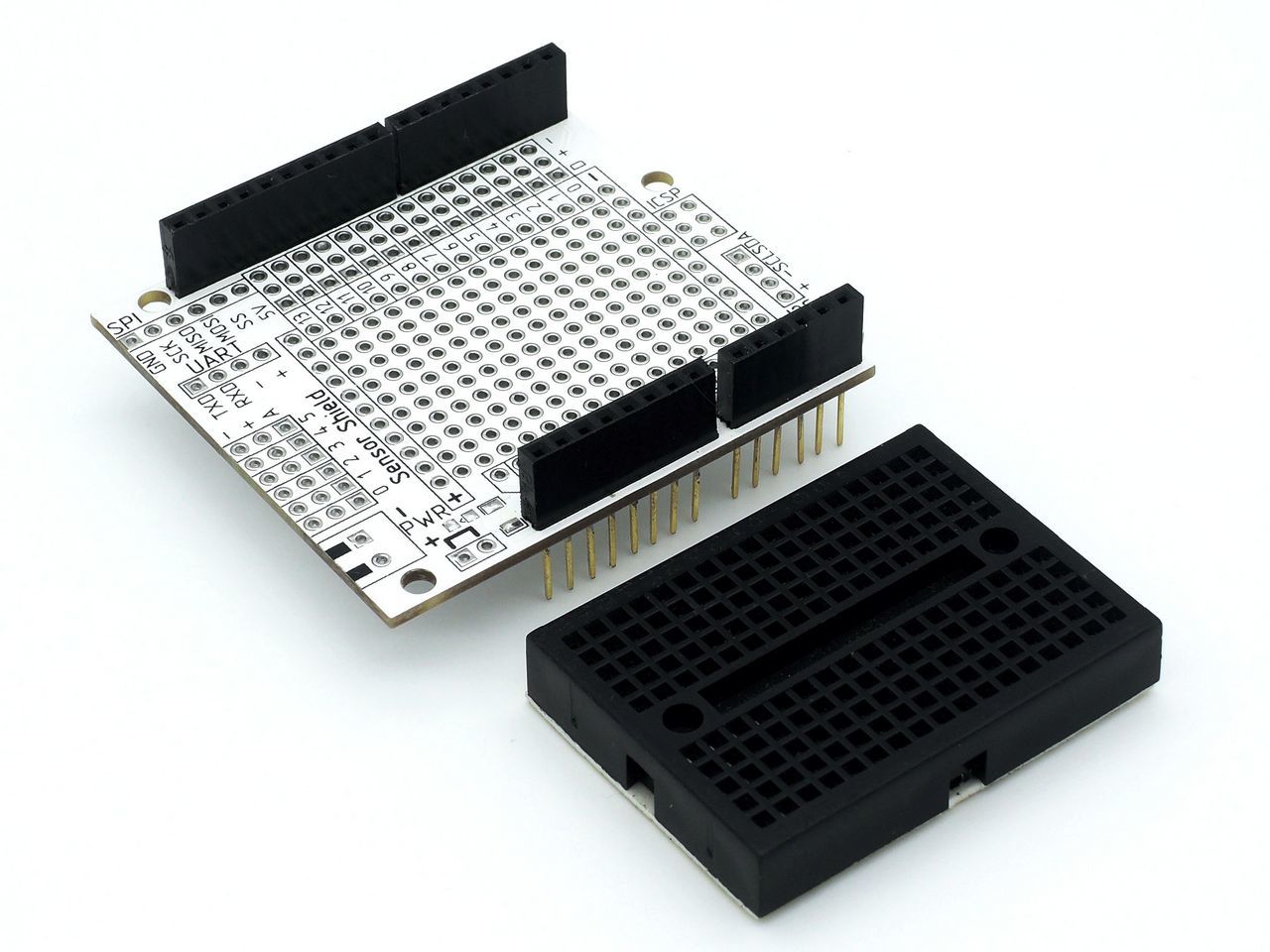

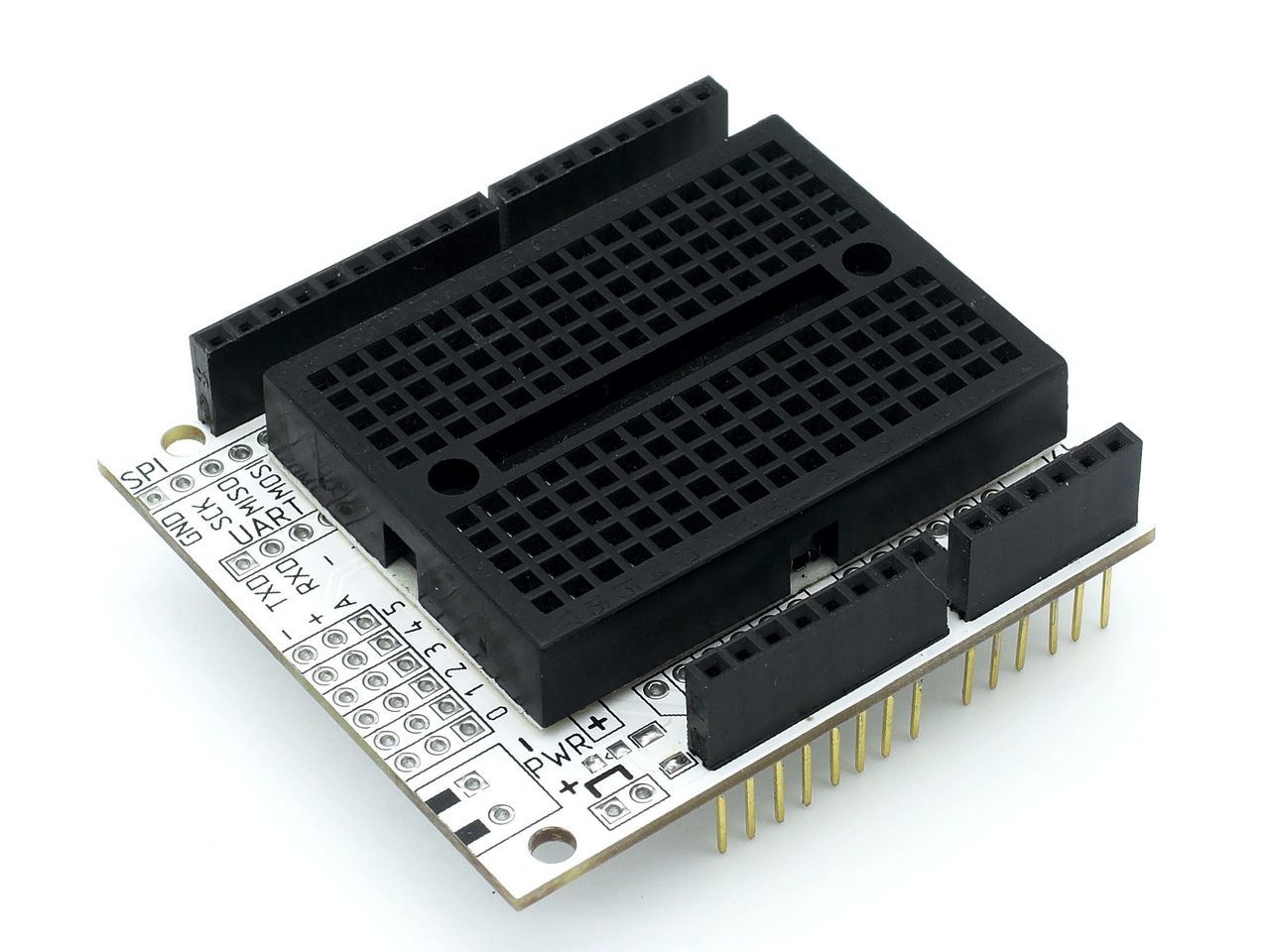

Для прототипирования вы можете использовать пайку в подготовленные отверстия (14х10 точек с шагом 2,54 мм) или приклейте маленькую макетку, входящую в комплект, и прототипируйте на ней.



Технические характеристики



- габаритные размеры ДхШхВ: 60х53х25 мм



Страна производства: Россия

Гарантия: 12 месяцев



Подключение



Шилд совместим с контроллерами форм-фактора Uno, Mega.

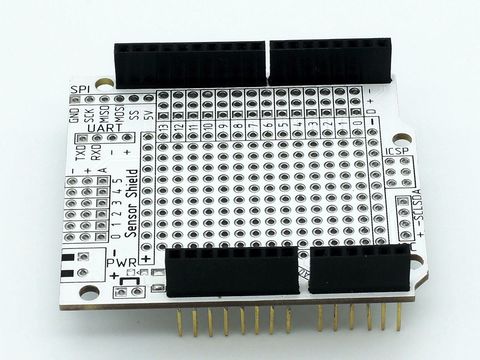

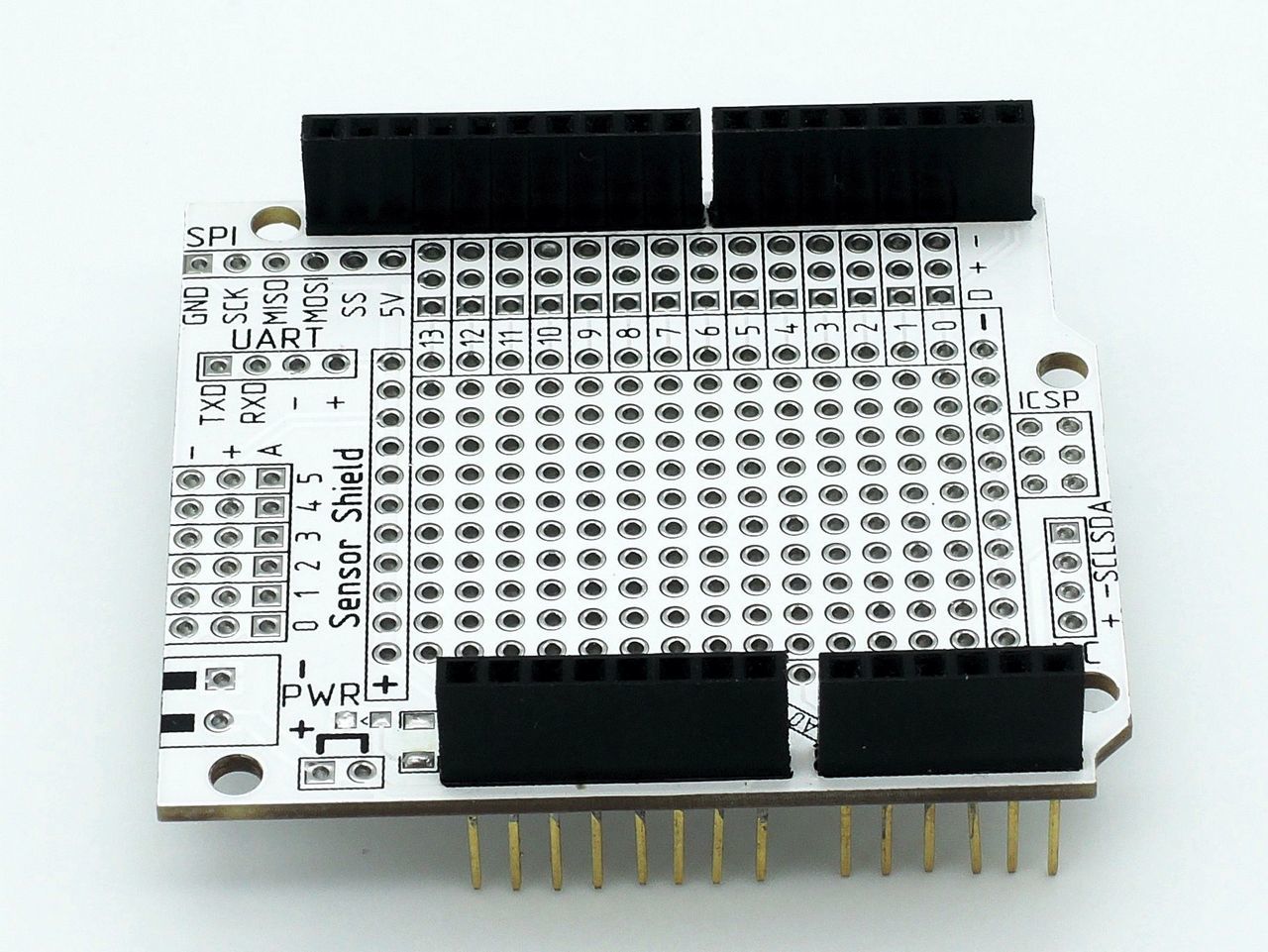

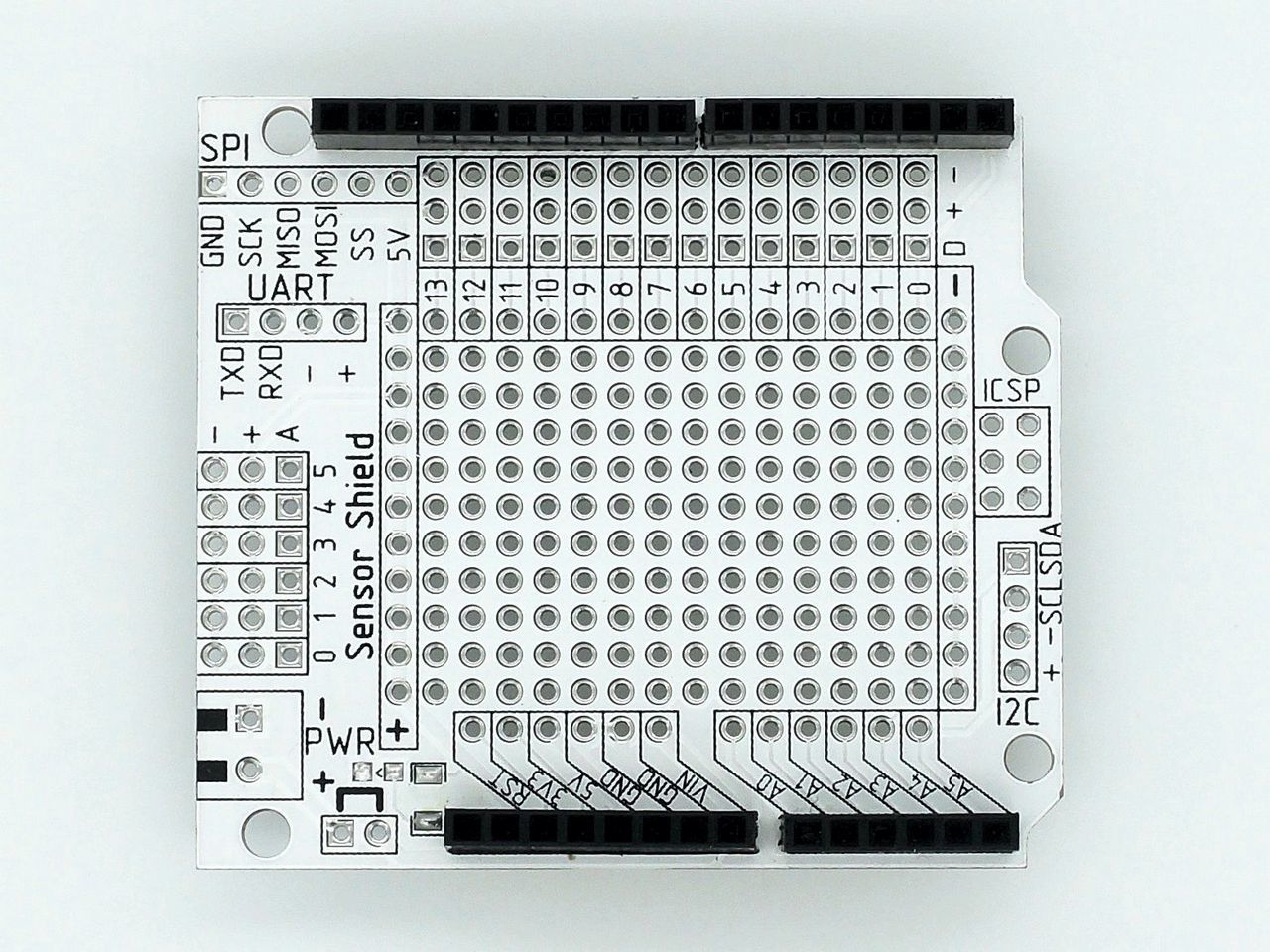

На Proto Shield предусмотрены следующие возможности, которые вы можете задействовать в своем проекте:



PWR - разъемы (3,5 мм) для установки винтовой колодки для питания шилда ("+" и "-" данного разъема соединяются со всеми остальными "+" и "-" на шилде);

светодиод-резистор - пара из светодиода и резистора, позволяющие визуально оценить, включен ли шилд и получает ли он питание;

перемычка - пермычка, при замыкании которой "+" клеммы PWR соединяется с пином Vin;

выводы -,+,А - аналоговые выводы, соединяемые с соответствующими номерами пинов ("+" и "-" общие);

выводы -,+,D - цифровые выводы, соединяемые с соответствующими номерами пинов ("+" и "-" общие);

разъем SPI;

разъем UART;

разъем I2C;

разъем ICSP.

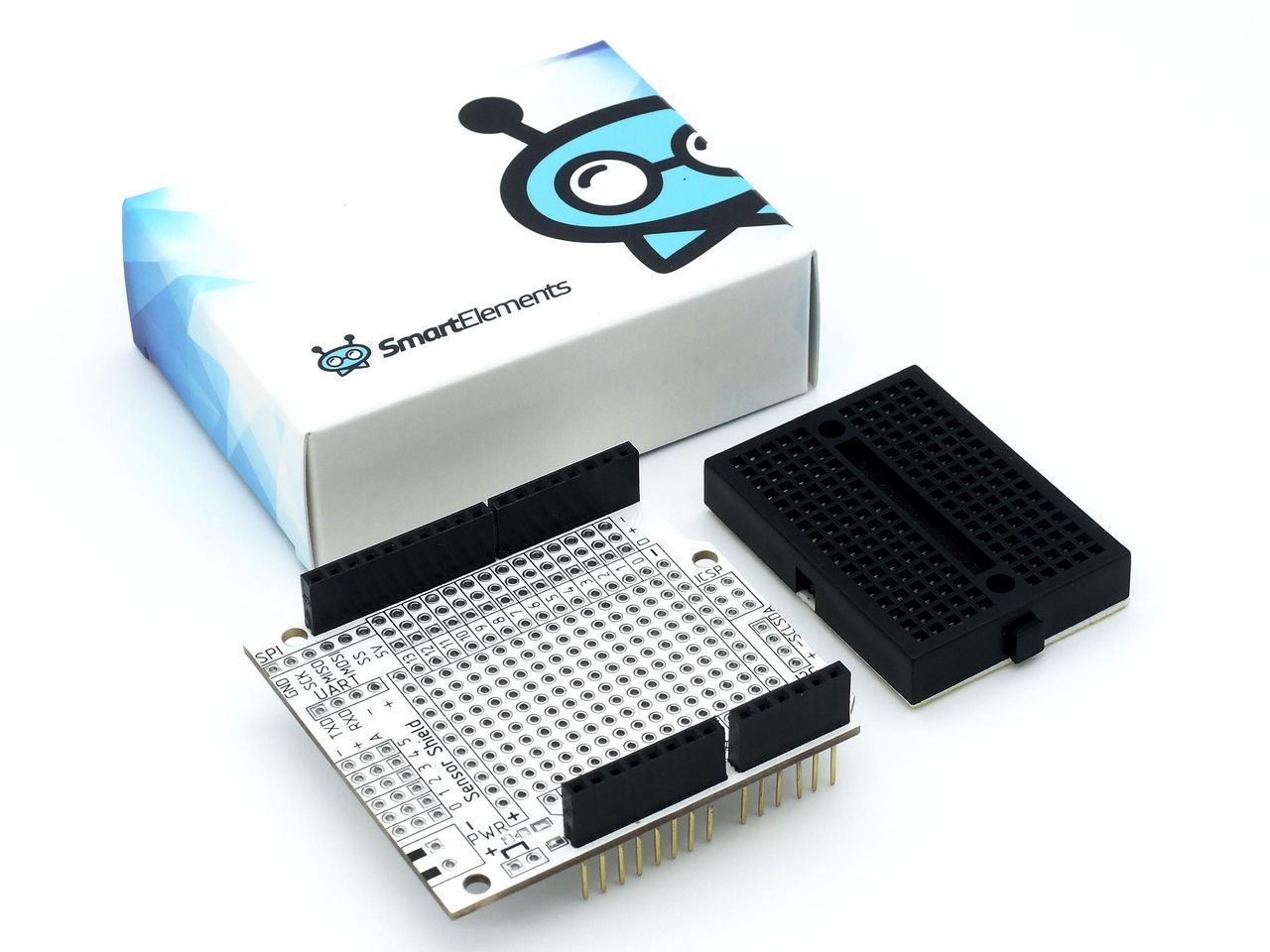

Комплектация



- Proto Shield x1

- макетная плата на 170 отверстий х1

- коробка упаковочная х1
