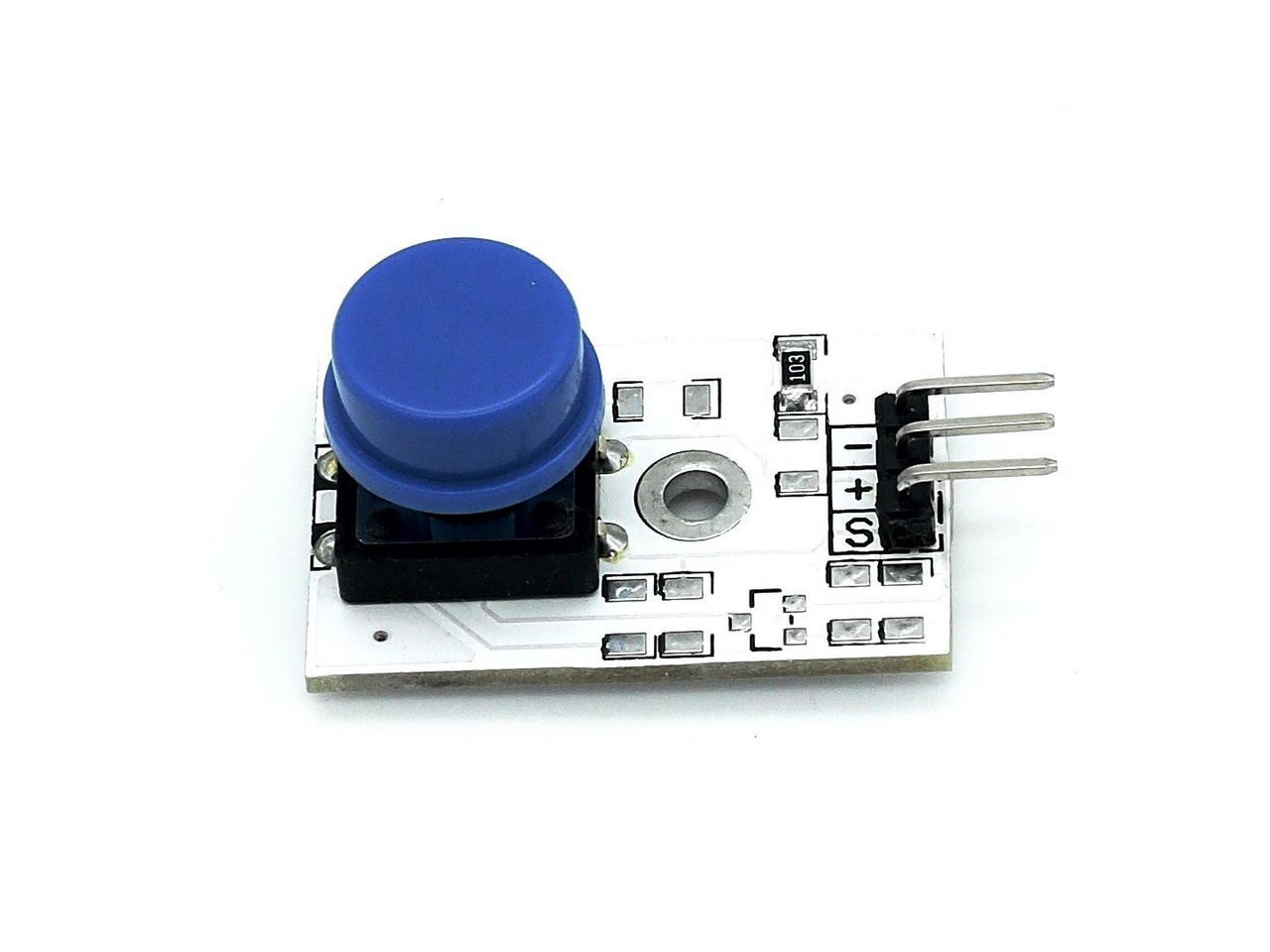

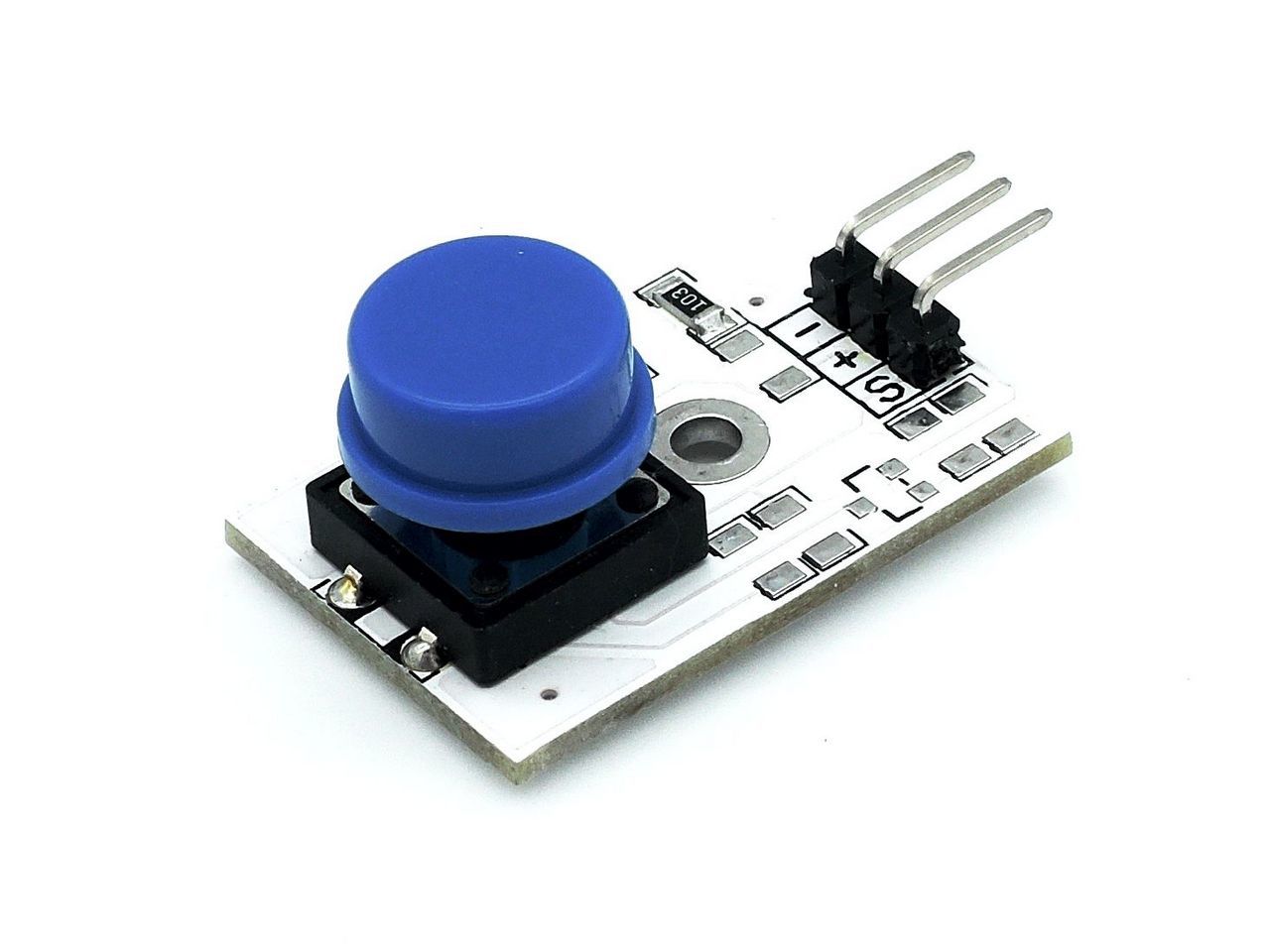

Модуль кнопки (синий)

Основные сведения

Модуль кнопки - это простейший модуль для ввода информации, включающий в себя обыкновенную кнопку. Модуль удобен тем, что уже содержит подтягивающий резистор, и вам не потребуется дополнительно размещать его в цепи.

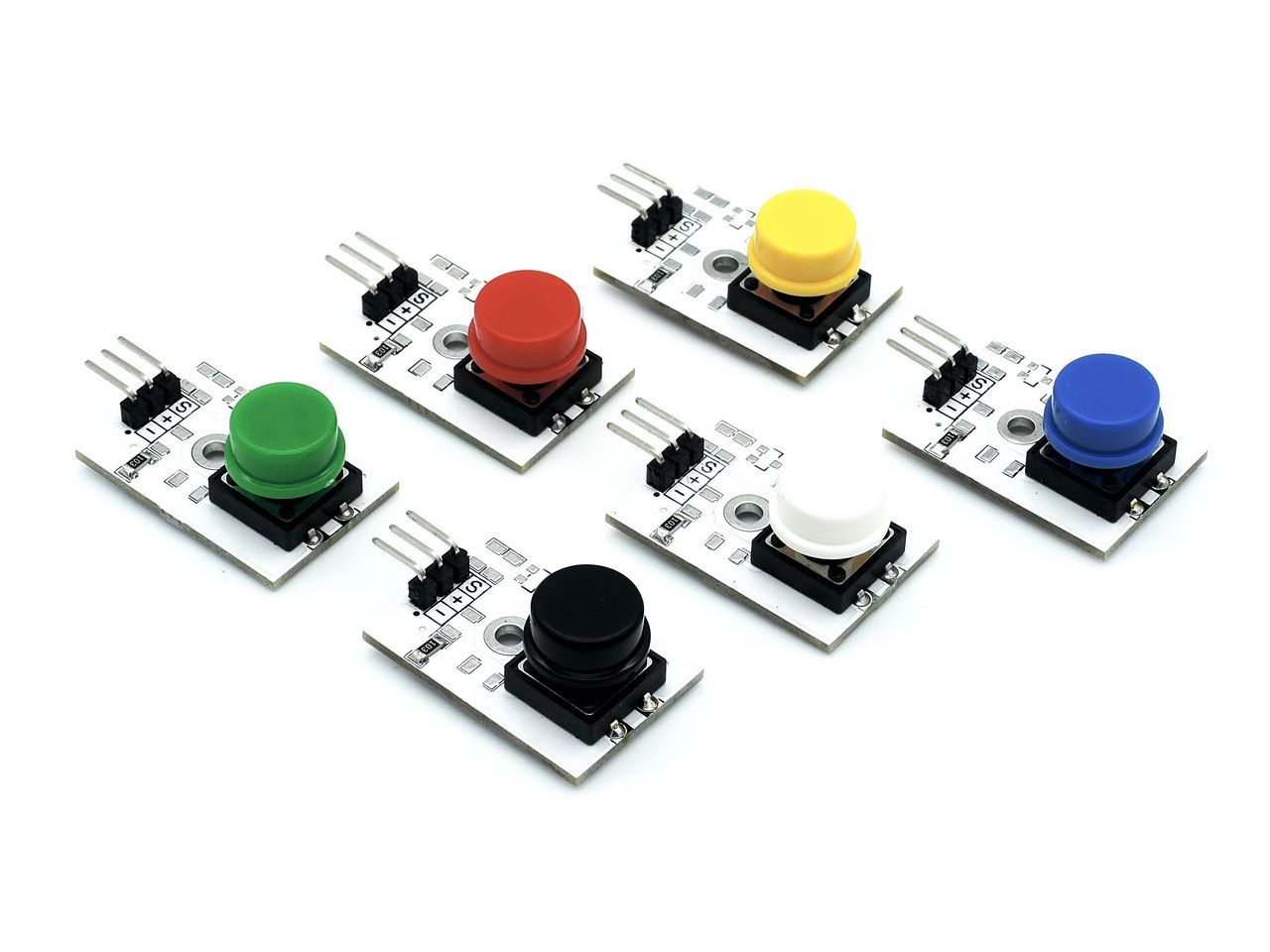

Цвета в ассортименте: красный, желтый, зеленый, белый, черный

Технические характеристики

- рабочее напряжение: 3,3-5 В

- максимальное напряжение: 50 В

- максимальный потребляемый ток: 0,5 мА

- габаритные размеры ДхШхВ: 30х20х14 мм

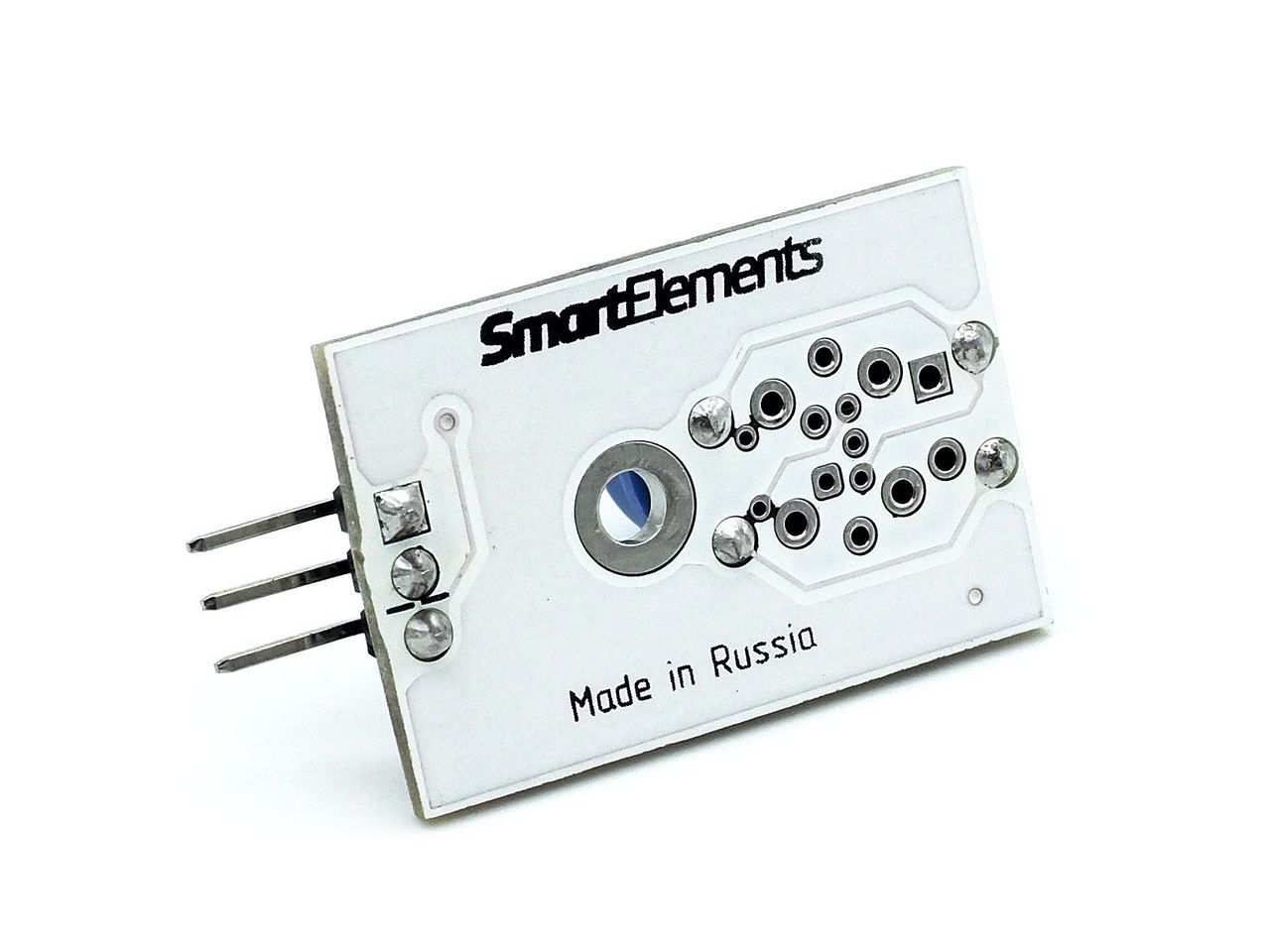

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

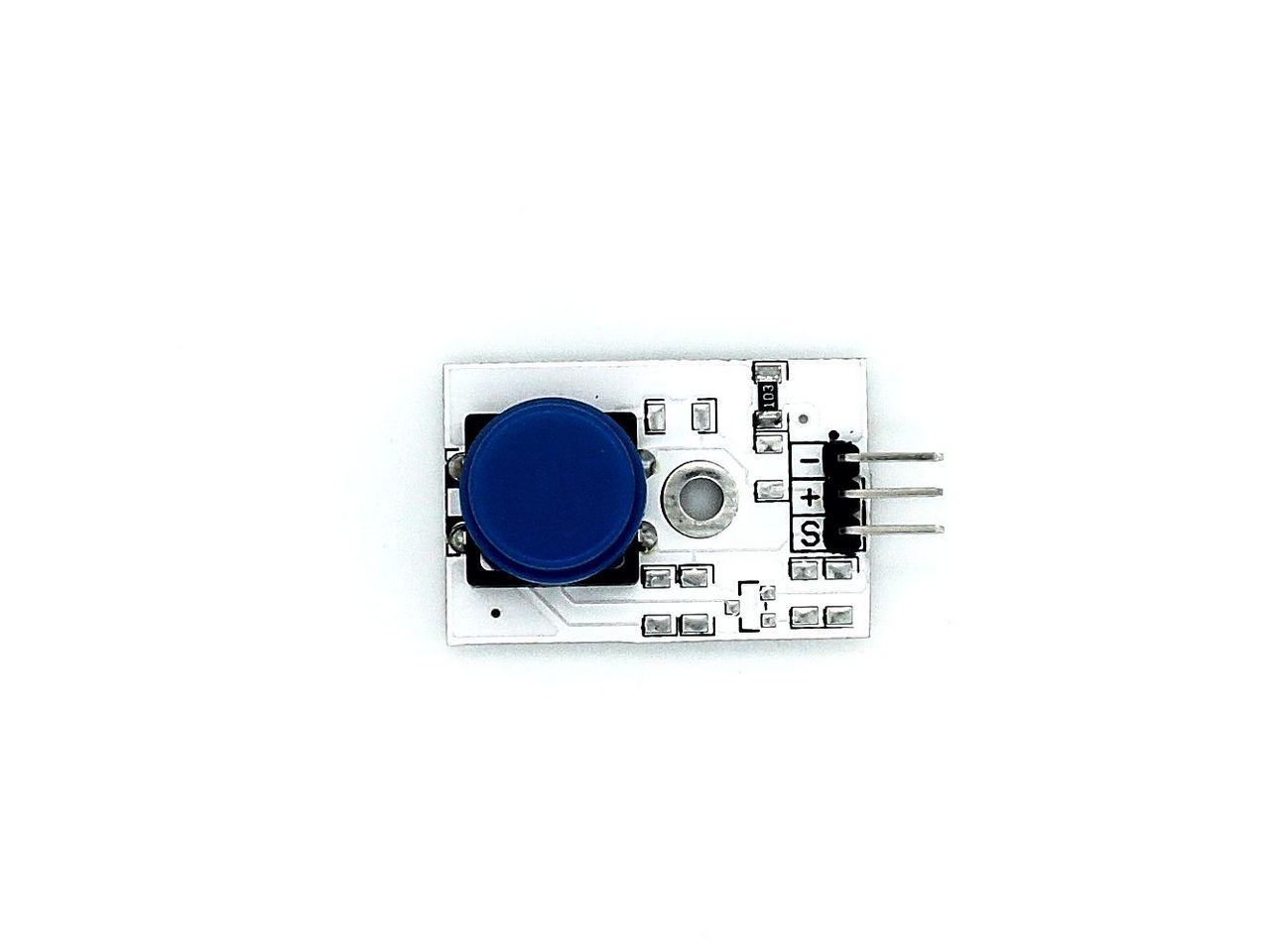

Модуль подключается с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с цифровым выводом контроллера

Для удобства подключения рекомендуем использовать Sensor Shield.

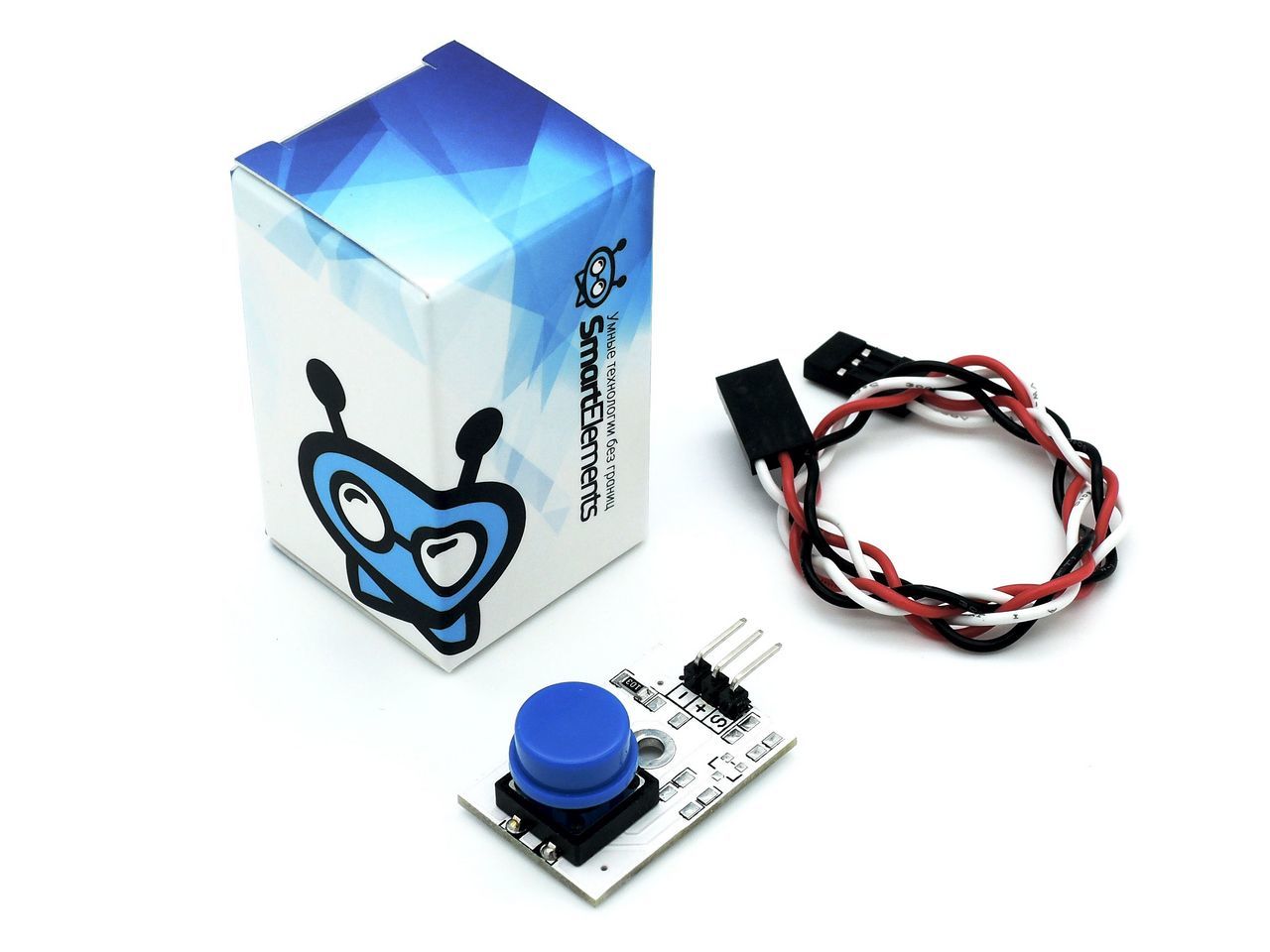

Комплектация

- модуль кнопки х1

- колпачок кнопки х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1
