Датчик тока

Основные сведения

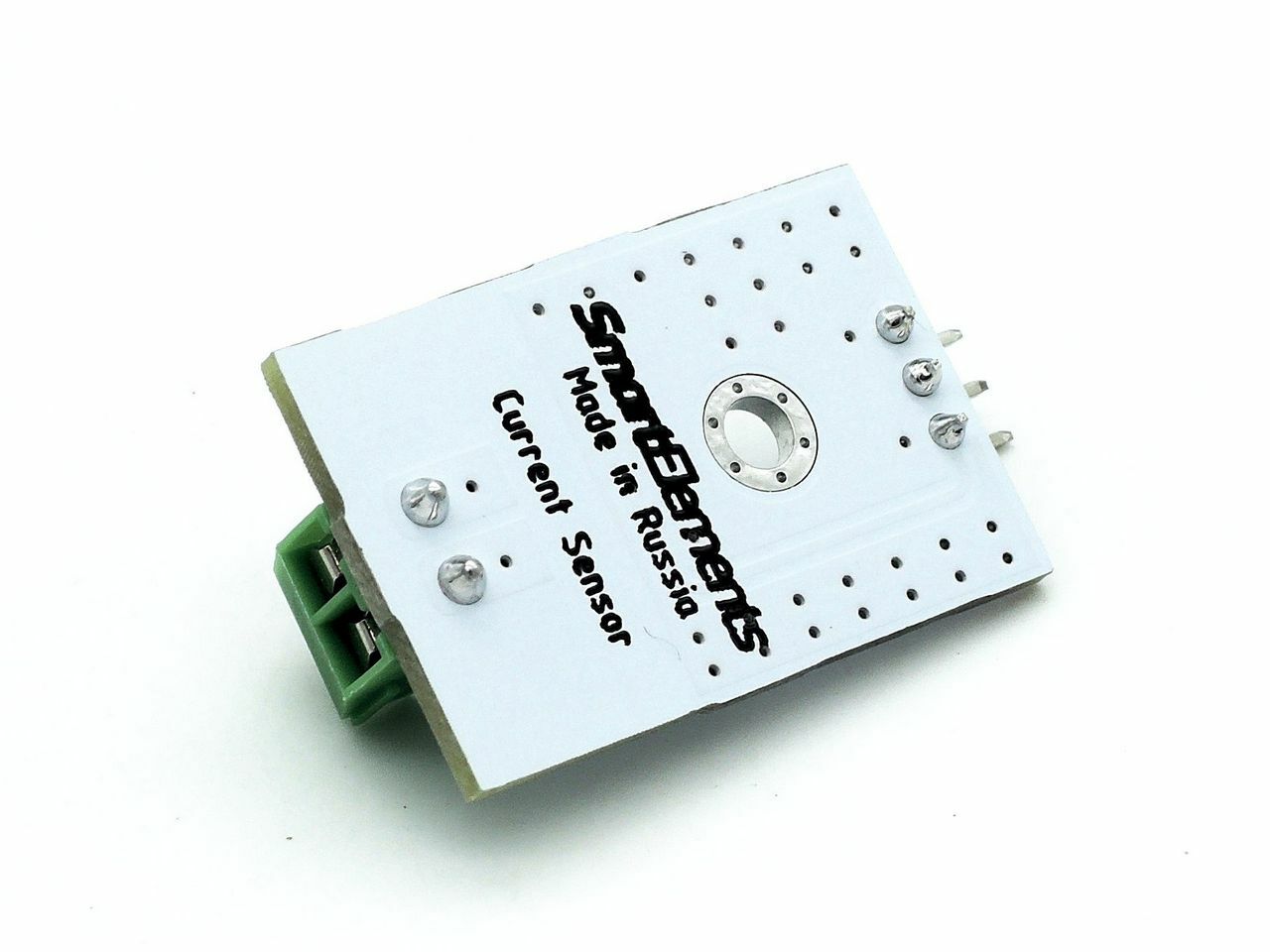

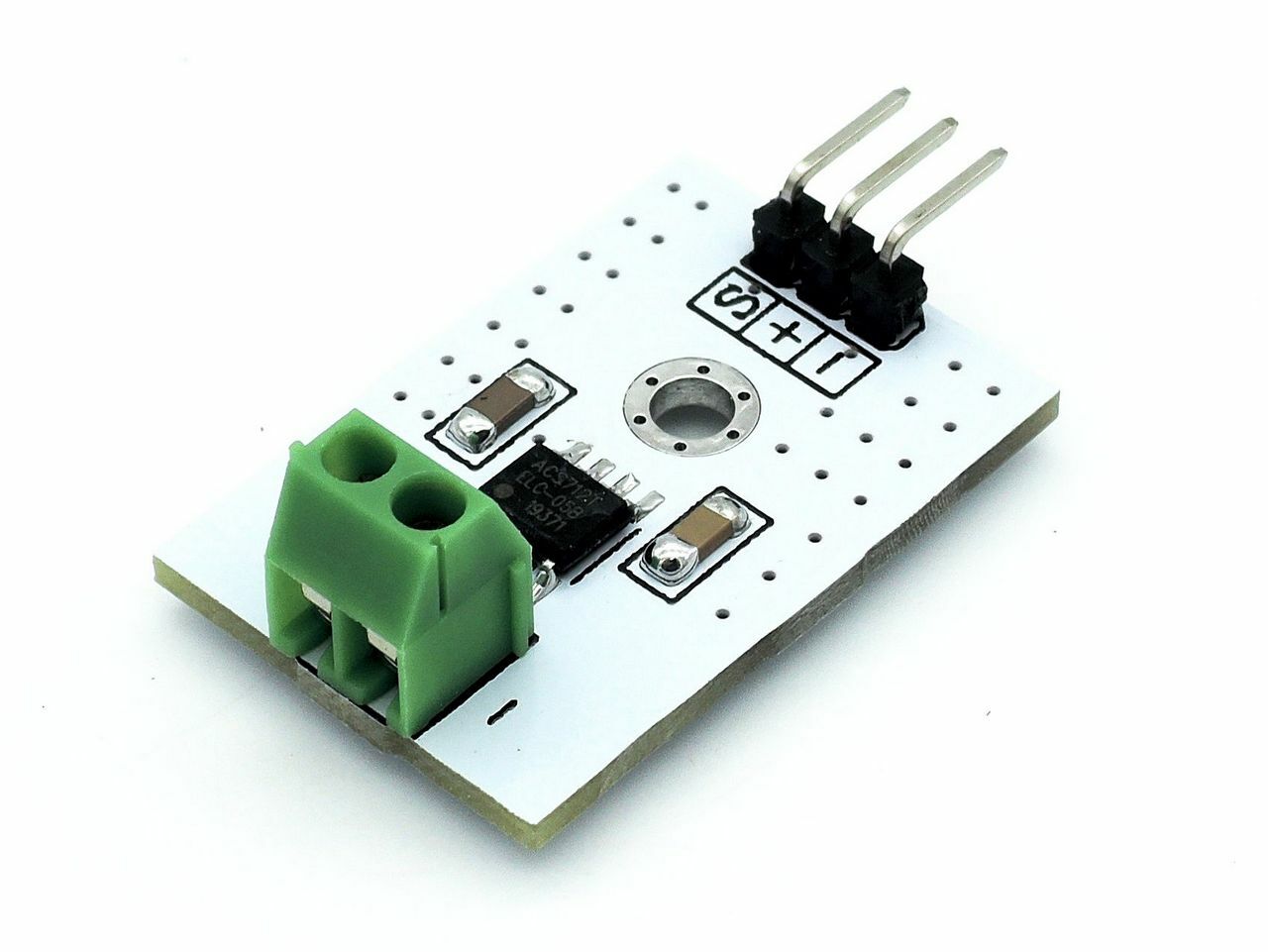

Датчик тока предназначен для измерения величины силы постоянного или переменного тока в электрических цепях до 5 А. С помощью датчика тока можно отслеживать параметры рабочей цепи, а также выявлять перегрузку или ее нестабильную работу. Датчик выполнен на базе микросхемы ASC712, представляющей собой датчик Холла высокой чувствительности. Из-за наличия в конструкции датчика Холла не рекомендуется его использование вблизи сильных магнитных полей, которые могут привести к погрешности измерений.

Результатом работы датчика является аналоговый сигнал. При отсутствии тока - результат будет в виде половины напряжения питания. При наличии тока сигнальное напряжение будет увеличиваться или уменьшаться пропорционально силе измеряемого тока. При этом датчик позволяет измерять не только величину силы тока, но и его напрвление.

Технические характеристики

- напряжение питания: 5 В

- максимальный потребляемый то: 15 мА

- диапазон измеряемого тока: от -5 до +5 А

- чувствительность: 185 мВ/А

- измеряемый ток: постоянный, переменный

- габаритные размеры ДхШхВ: 30х20х8 мм

Страна производства: Россия

Гарантия: 12 месяцев

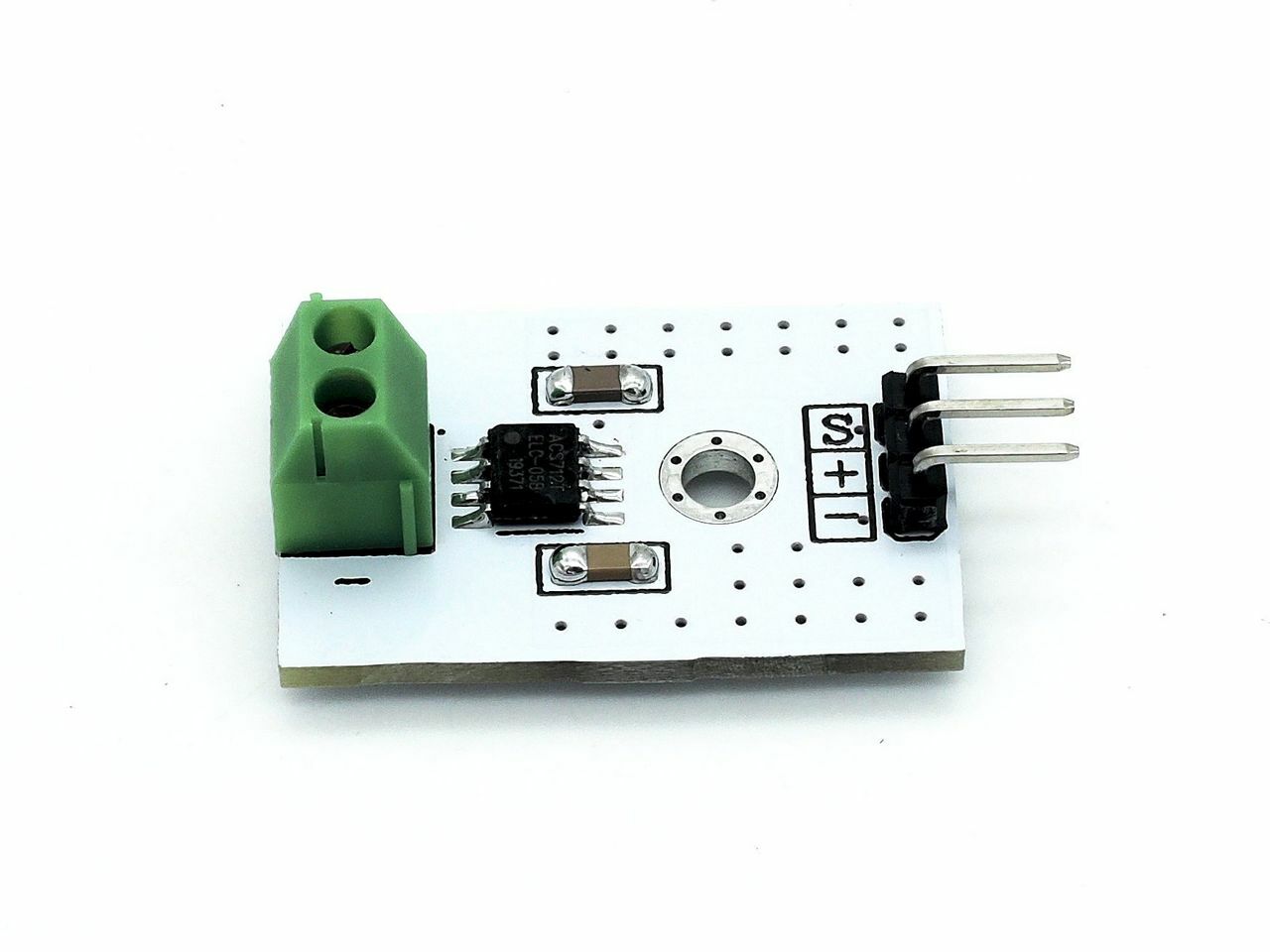

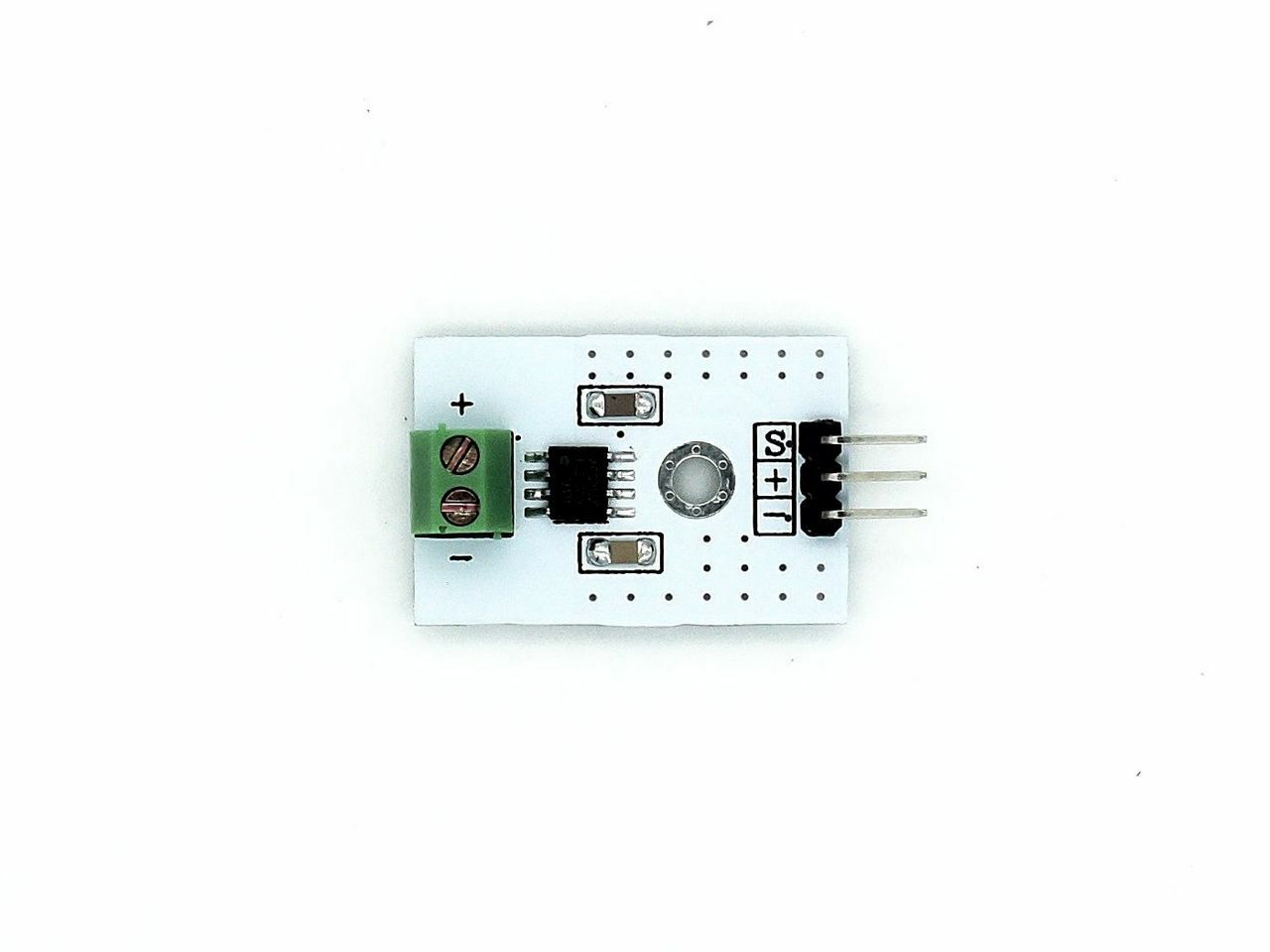

Подключение

Датчик подключается с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера

Для удобства подключения рекомендуем использовать Sensor Shield.

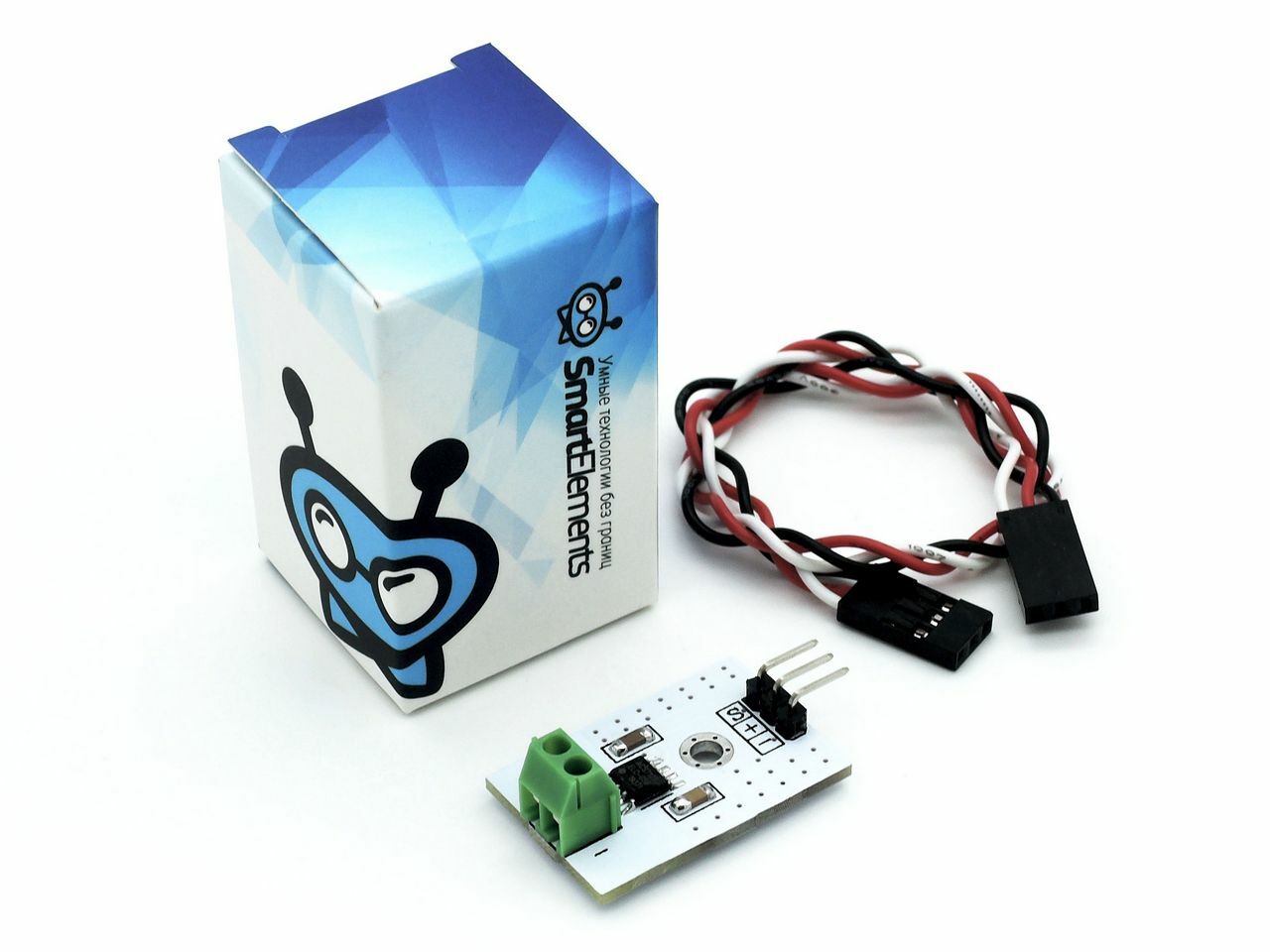

Комплектация

- датчик х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1
