Датчик температуры и влажности SHT30

Основные сведения

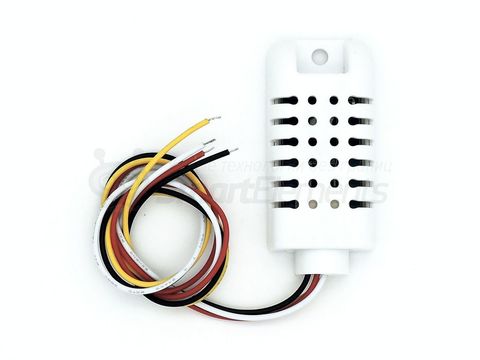

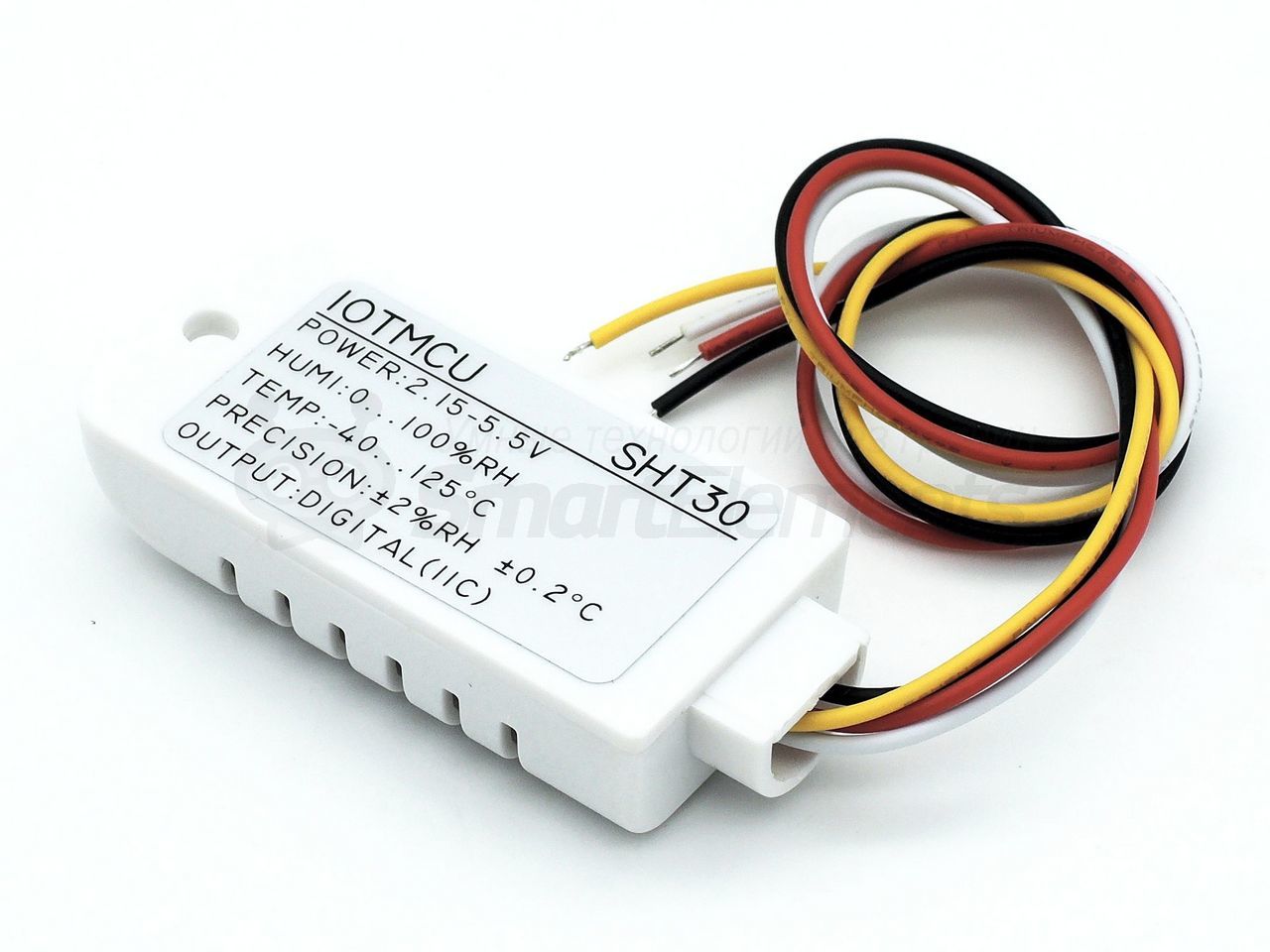

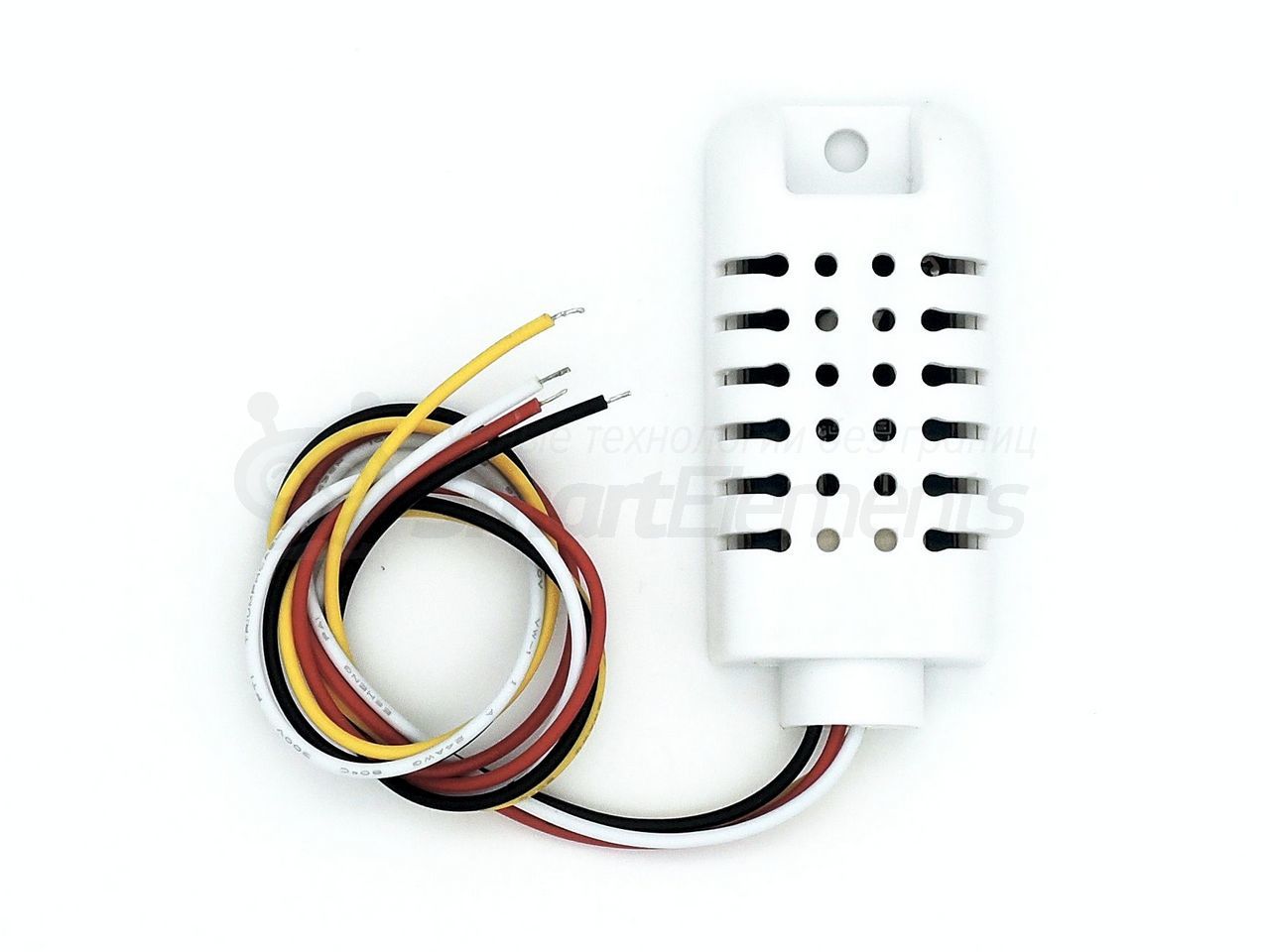

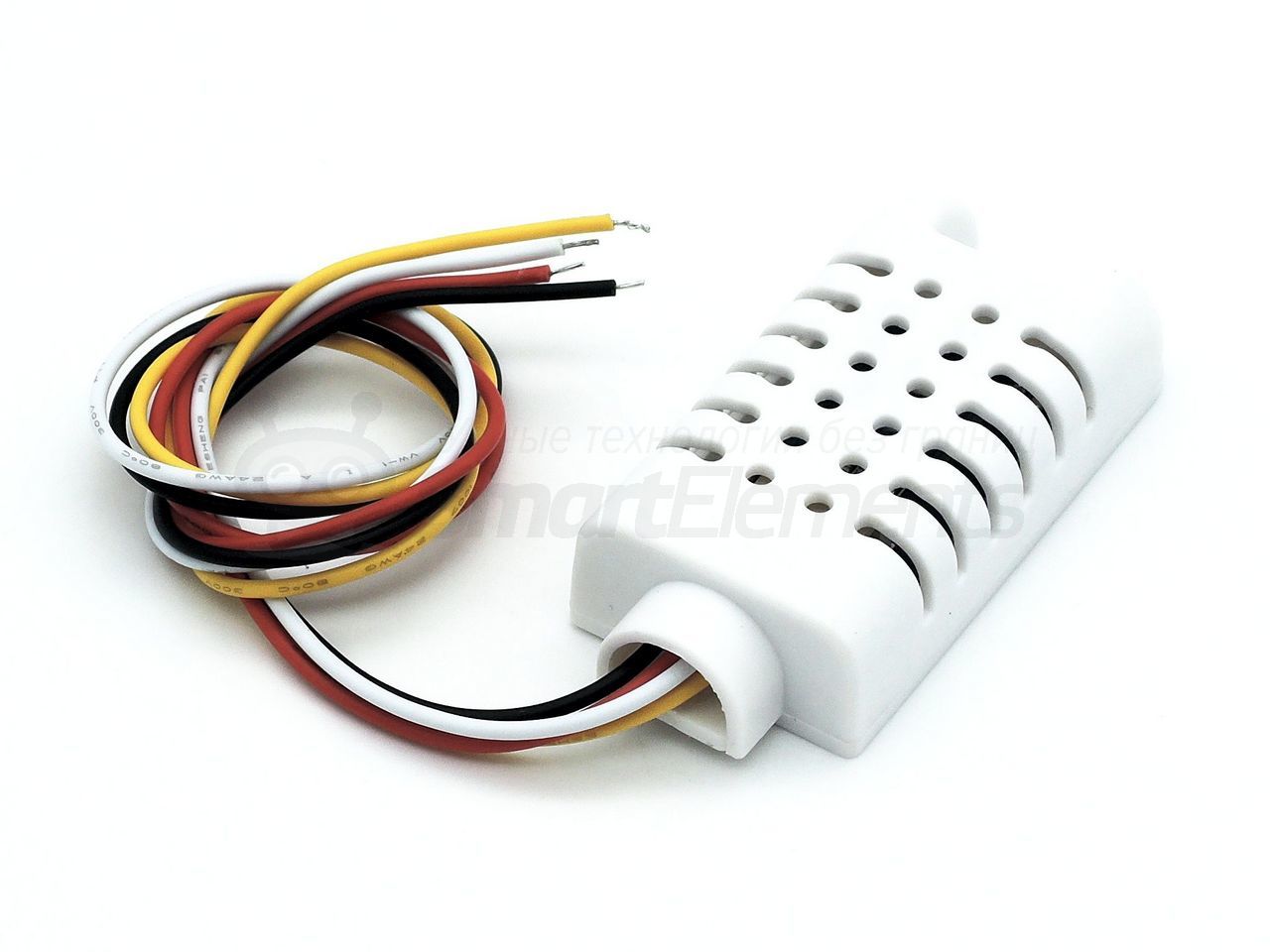

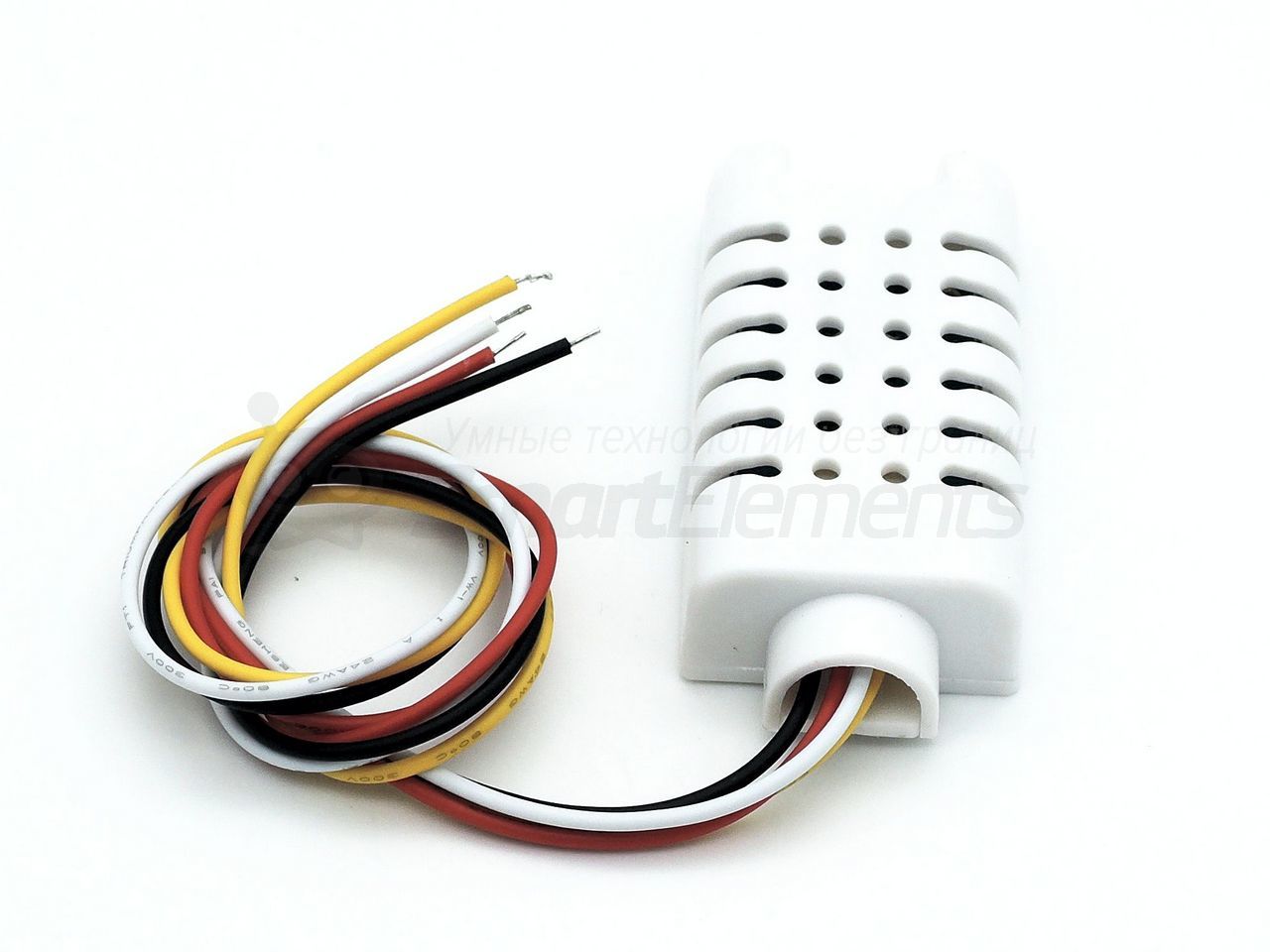

SHT30 - высокоточный цифровой датчик температуры и влажности в декоративном корпусе. С помощью данного датчика вы сможете создать высокоточную метеостанцию, а также измерять температуру в различных помещениях с точностью до 0,2 градусов. Декоративный защитный корпус позволяет  разместить его на виду, не портя внешний вид помещения.

Датчик выгодно отличается от аналогов низким энергопотреблением, а также высокой частотой измерений (до 200 в секунду) и скоростью передачи данных (до 1 МГц). Для получения маскимальной стабильности данных рекомендуется использовать частоту измерений не более 60 в секунду. Подключается датчик по шине I2C, что позволяет использовать его в сочетании с другими устройствами на одной управляемой шине.

Если вам не тебуется высокая точность измерений - воспользуйтесь датчиками DHT-11 и DHT-22.

Обратите внимание! Датчик не является влагозащищенным, а потому его нельзя использовать на улице или во влажных помещениях. Для измерения температуры на улице или во влажных помещениях используйте датчик DS18B20 в герметичном корпусе.

Технические характеристики

- напряжение питания: 2,15-5,5 В

- диапазон измеряемой температуры: от -40 до 125˚С

- диапазон измеряемой влажности: от 0 до 100%

- погрешность измерения температуры: ±0,2˚С

- погрешность измерения влажности: ±2%

- максимальный потребляемый ток: 1,5 мА

- потребляемый ток в режиме ожидания: 2 мкА

- время измерения: до 15 мс

- разрешение по температуре: 0,015˚С

- разрешение по влажности: 0,01%

- габаритные размеры ДхШхВ: 53х26х13 мм

Страна производства: Китай

Гарантия: 12 месяцев

Подключение

Датчик подключается посредством шины I2C, что при большом количестве устройств и использовании расширителя I2C позволит сэконмить ценные выводы контроллера. Для удобного покдлючения к Arduino можно также воспользоваться Sensor Shield, на котором выведен отдельный разъем I2C. Стандартное исполнение датчика предусматривает подключение с помощью винтовых клемм или аналогичных контактов. Для подключения датчика к макетной плате или шилдам используйте наконечники "папа" или наконечники "мама". Адрес устройства по умолчанию: 0х44.

Обозначения проводов датчика:

черный - GND

красный - VCC

белый - SDA

желтый - SCL

Комплектация

- датчик х1

- пакет упаковочный х1

Ссылки

"База знаний" - Датчик температуры и влажности SHT30

Библиотека для работы с датчиком

"База знаний" - определение адреса I2C устройства
