Датчик линии TCRT5000 (аналоговый)

Основные сведения

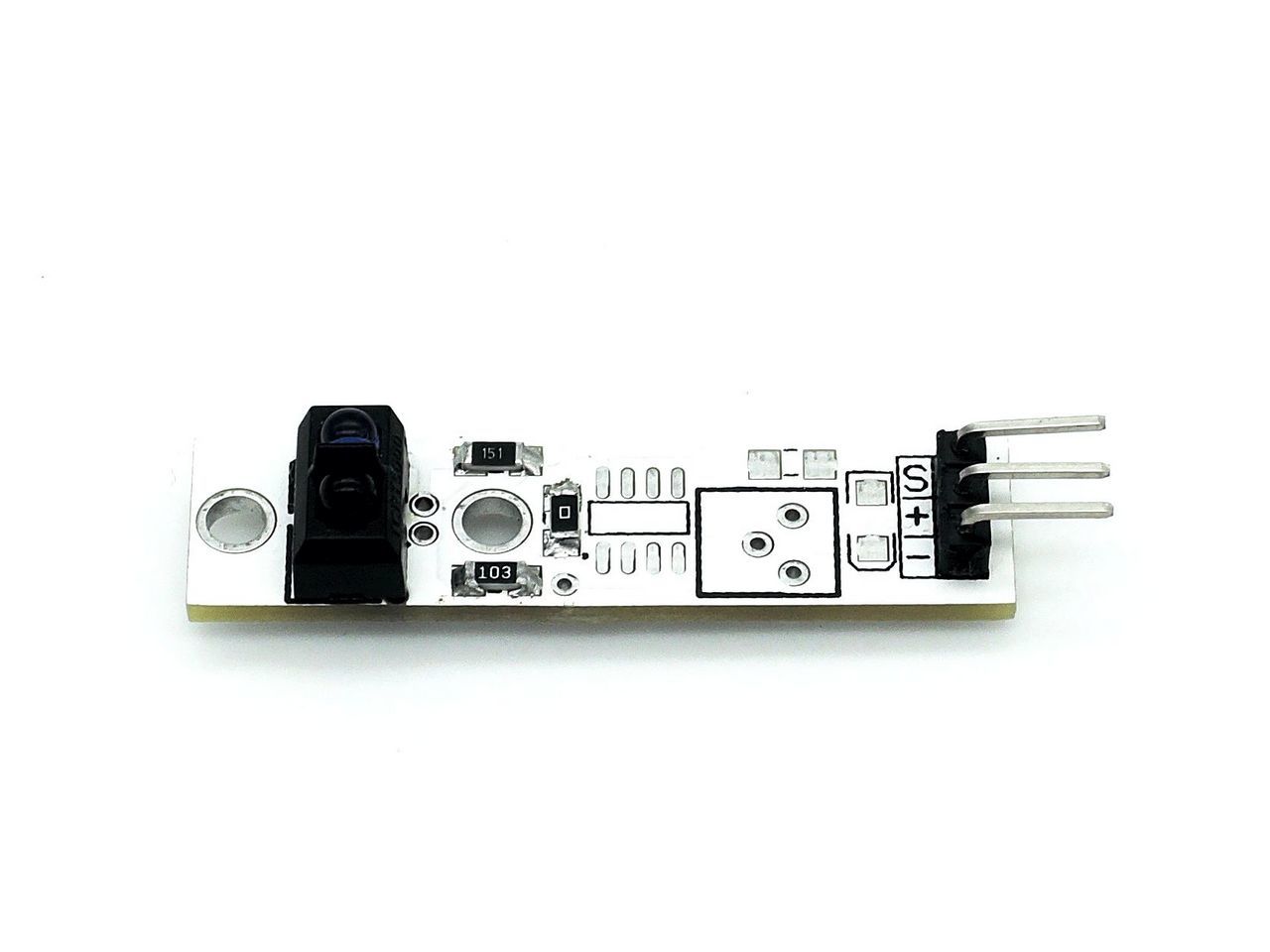

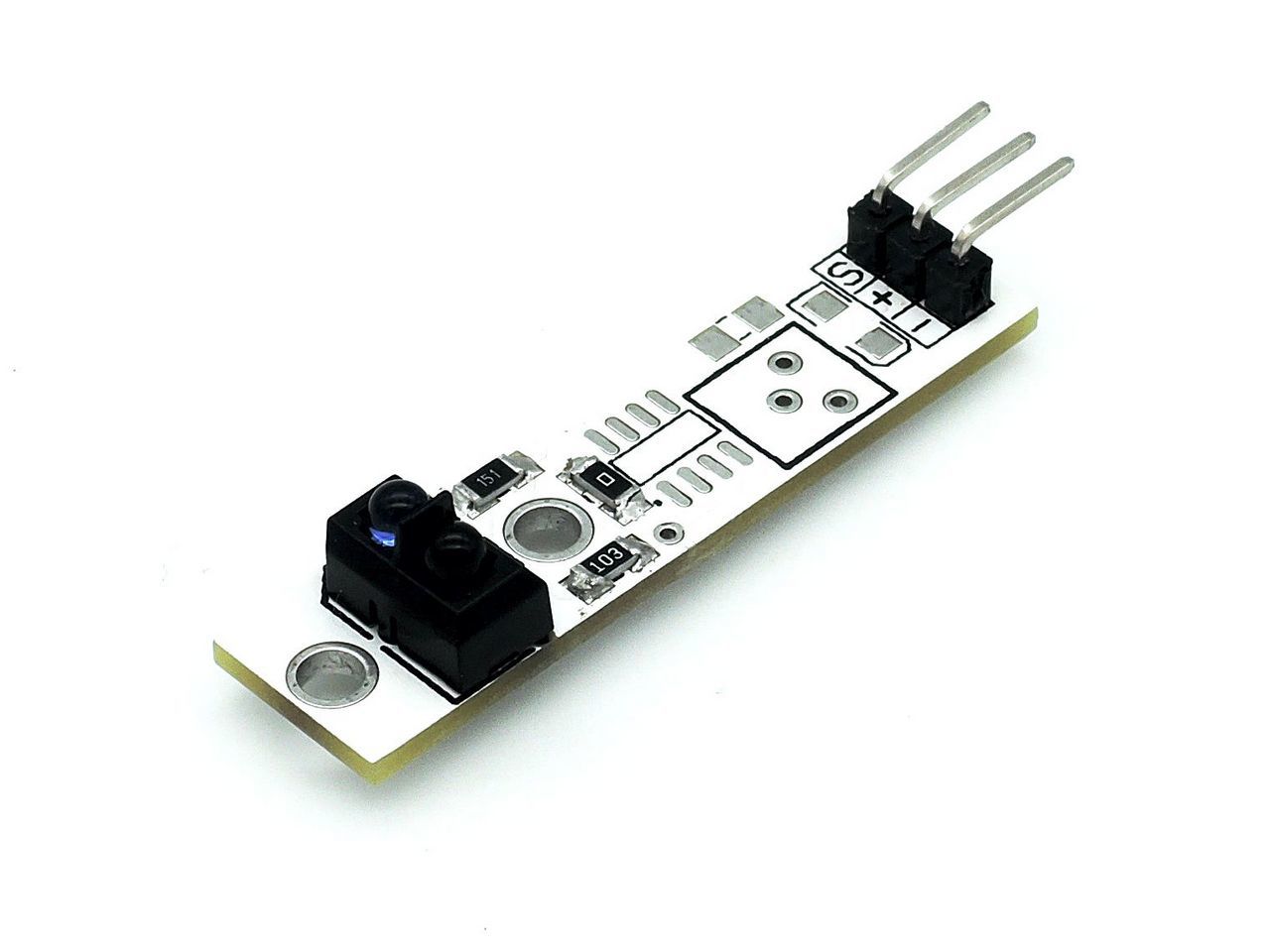

Вам необходимо отличить черную поверхность от белой или определить промежуточное значение? Воспользуйтесь аналоговым датчиком линии. Датчик выполнен на основе оптопары TCRT5000, объединяющей в себе инфракрасный светодиод и фототранзистор. Светодиод излучает инфракрасный сигнал. В зависимости от цвета поверхности, отраженный сигнал имеет разную силу, которая улавливается приемником-фототранзистором.

Результатом работы датчика является аналоговый сигнал от 1023 до 1, в зависимости от цвета. Максимальное значение 1023 - означает, что под датчиком черный цвет или пустота, в зависимости от расстояния до белого (светлого) цвета или при изменении оттенка цвета, пропорционально уменьшается величина сигнала вплоть до 1.

Датчик будет незаменим в робототехнике, когда необходимо заставить робота двигаться по заданной траектории, а также для определения пустоты под роботом - будь то лестница или высокий порог.

Технические характеристики

- напряжение питания: 3-5 В

- максимальный потребляемый ток: 25 мА

- рекомендуемое расстояние до измеряемого объекта: 3-20 мм

- габаритные размеры ДхШхВ: 43х12х10 мм

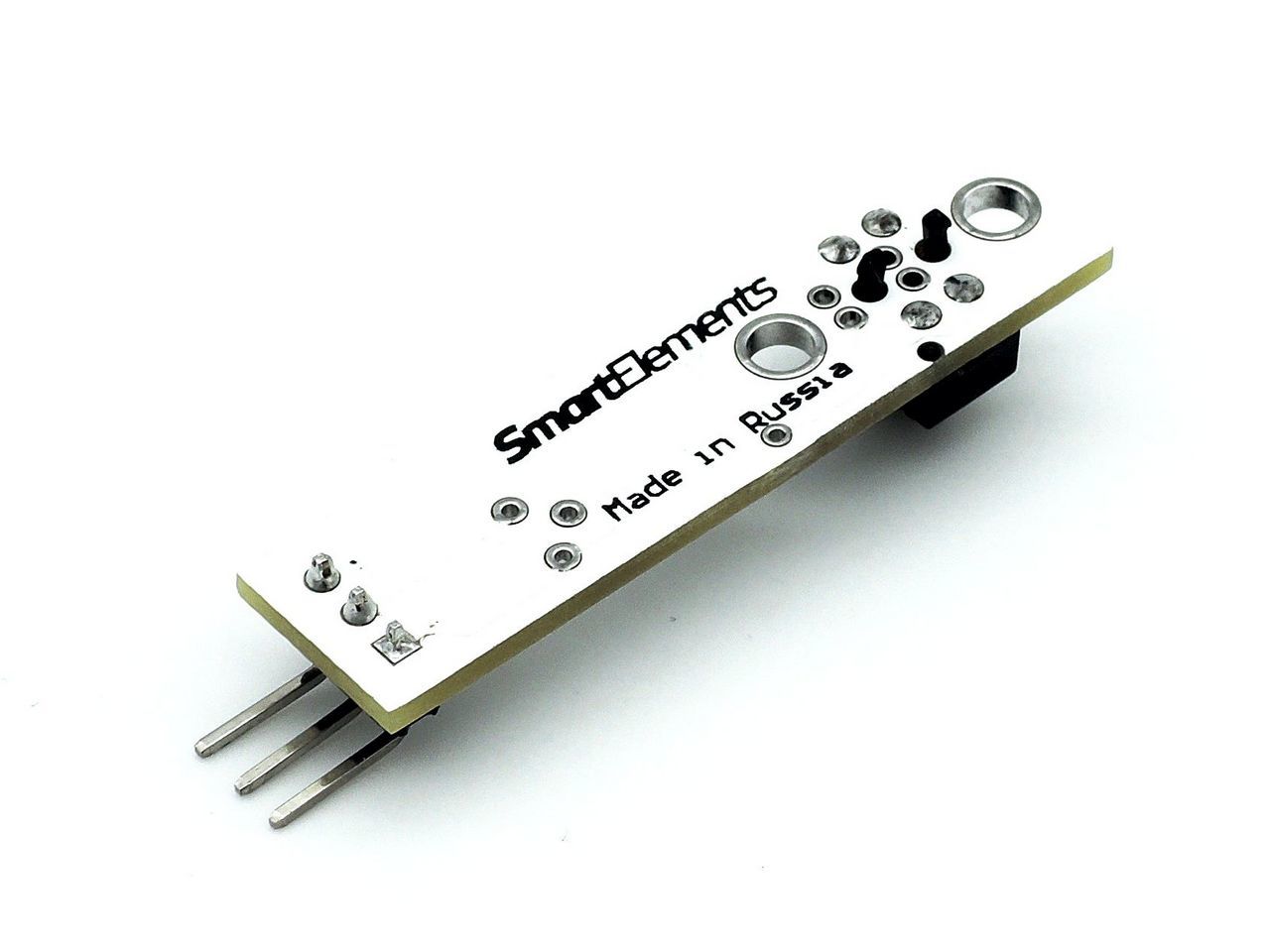

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

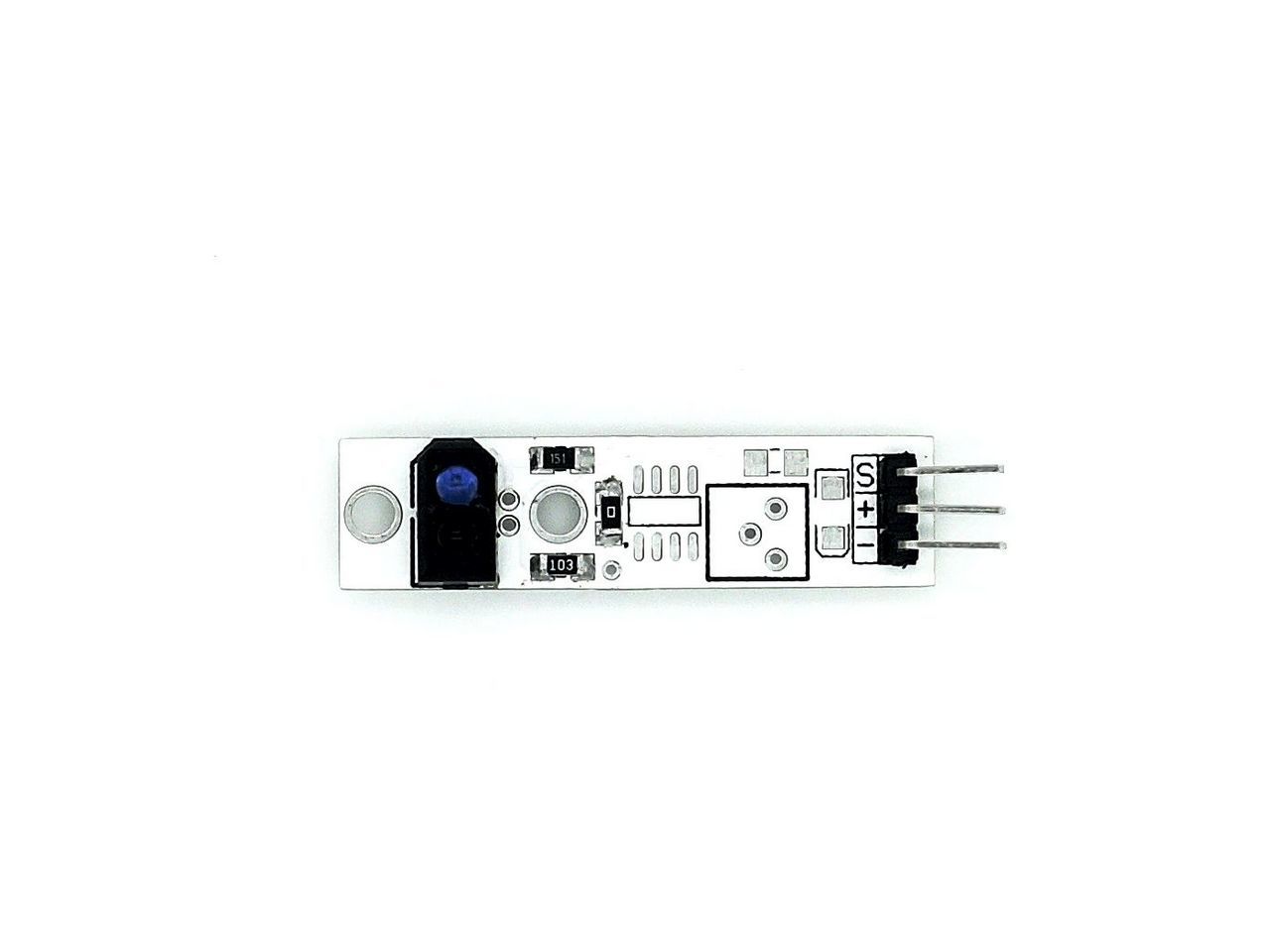

Датчик подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера

Для удобства подключения датчика рекомендуем использовать Sensor Shield.

Комплектация

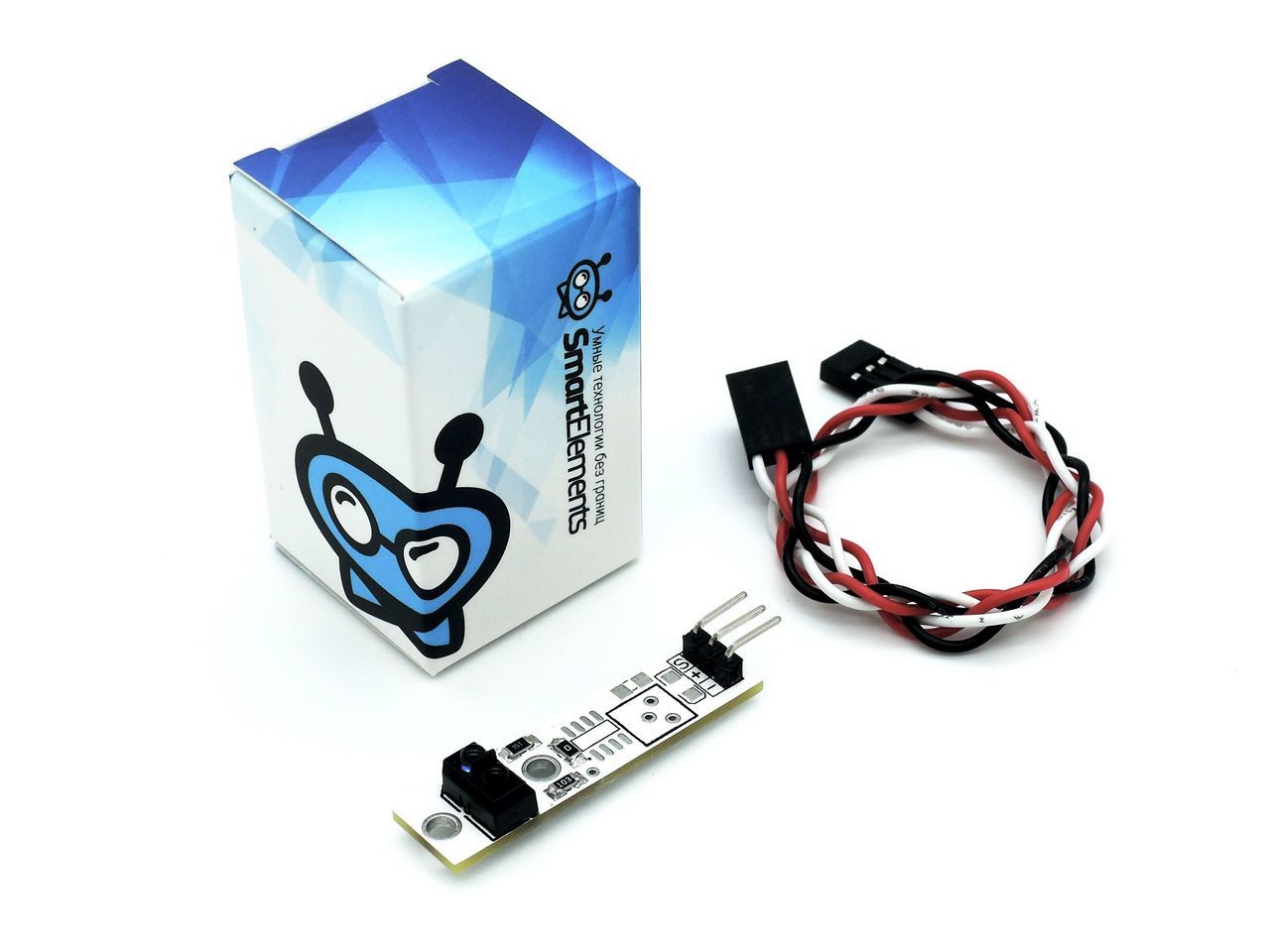

- датчик линии х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1
