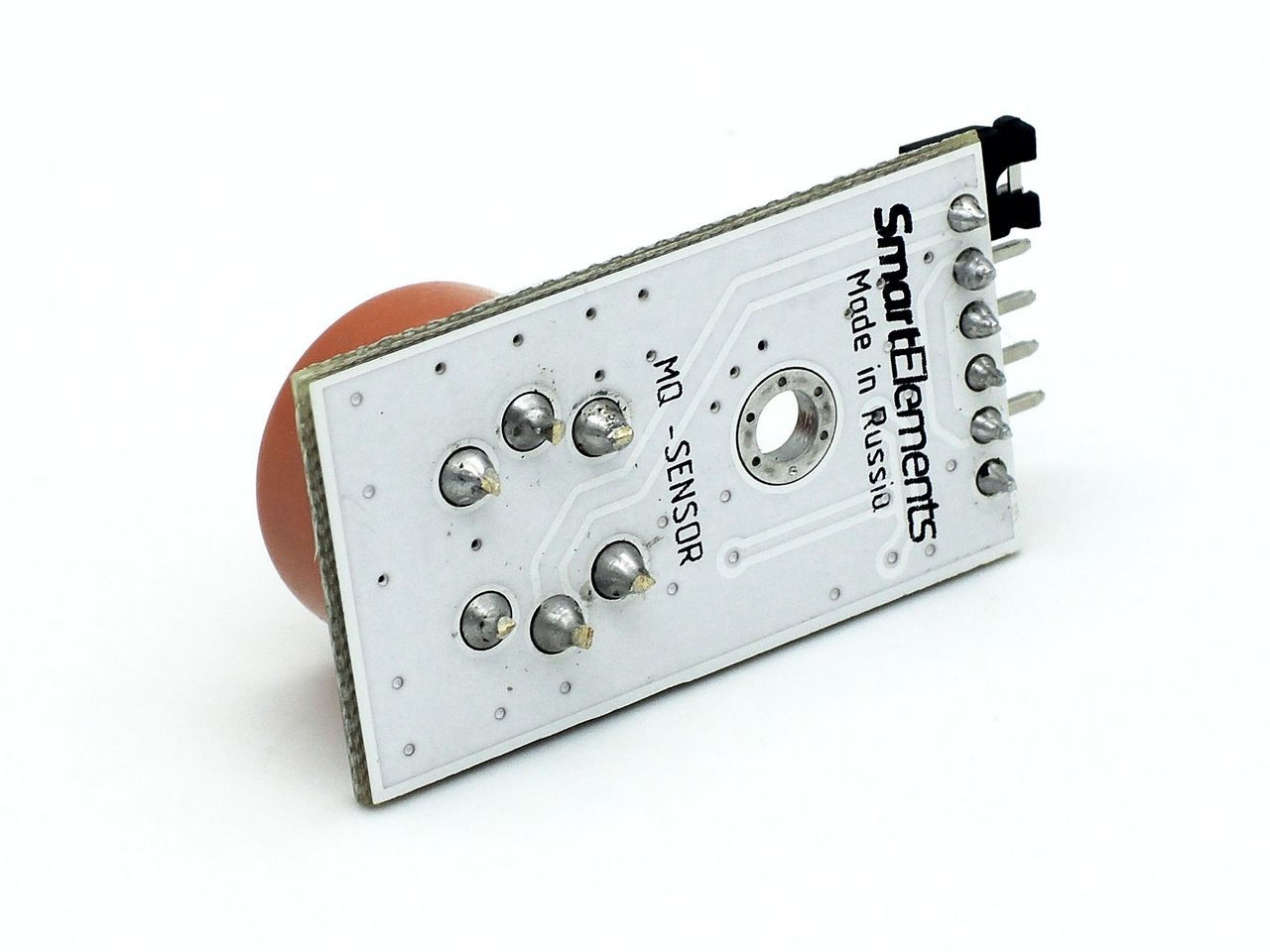

Датчик паров спирта MQ-3
В наличии более 10 шт
Датчик для обнаружения паров спирта
Основные сведения
Недорогой и простой в использовании аналоговый датчик обнаружения паров спирта. Выполнен на базе газоанализатора MQ-3. Датчик можно использовать для обнаружения наличия паров спирта в помещении или в выдыхаемом воздухе в качестве алкотестера.
Основным рабочим элементом датчика является нагревательный элемент, за счет которого происходит химическая реакция, в результате которой получается информация о концентрации паров спирта. В процессе работы датчик должен нагреваться - это нормально. За счет нагревательного элемента, датчик потребляет большой ток, поэтому мы предусмотрели возможность использования внешнего питания нагревателя. Для питания нагревателя предусмотрена перемычка VH-VDD. Если перемычка установлена - питание датчика и нагревателя осуществляется от одного общего источника. Для подключения внешнего питания перемычку необходимо снять и подсоединить питание к выводу VH. При этом земля контроллера и внешнего источника питания нагревателя должны быть объединены.
Питание нагревателя можно принудительно отключать подачей логической единицы на вывод CT1 - это позволит продлить срок его службы.
Перед началом использования рекомендуется прогреть датчик, т.е. оставить его включенным на 24-48 часов. Это поможет достичь стабильных показаний в процессе его дальнейшей работы.
Обратите внимание, что показания датчика подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика в изменяющейся среде, будет необходима компенсация этих параметров.

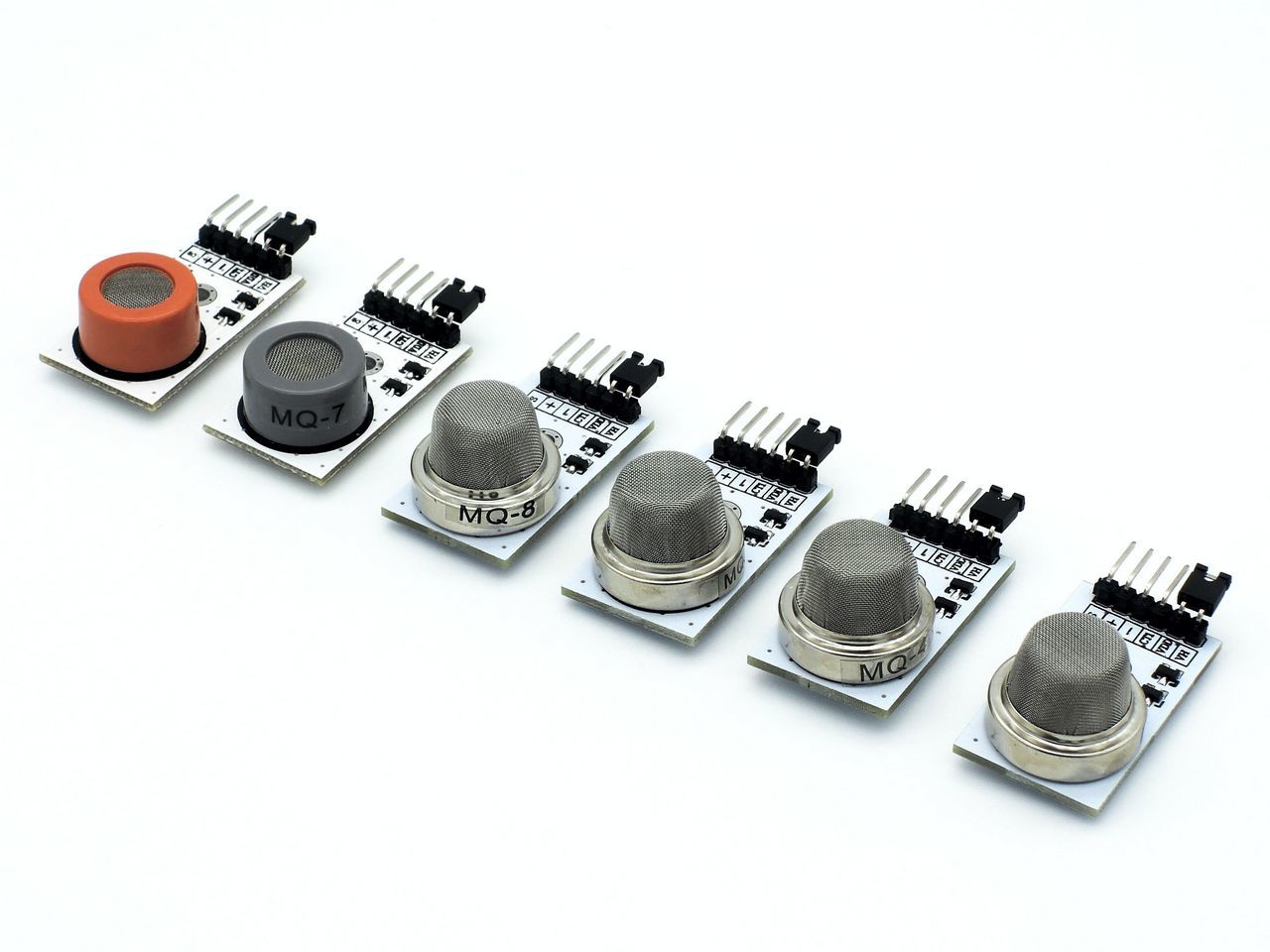

Также в линейке доступны следующие варианты датчиков:
Датчик газа широкого спектра MQ-2
Датчик углекислого газа MQ-135
Технические характеристики
- напряжение питания датчика: 5 В
- напряжение питания нагревателя: 5 В
- максимальный потребляемый ток с учетом нагревателя: 130 мА
- время прогрева при включении: 1 мин
- габаритные размеры ДхШхВ: 35х20х12 мм
Страна производства: Россия
Гарантия: 12 месяцев
Подключение

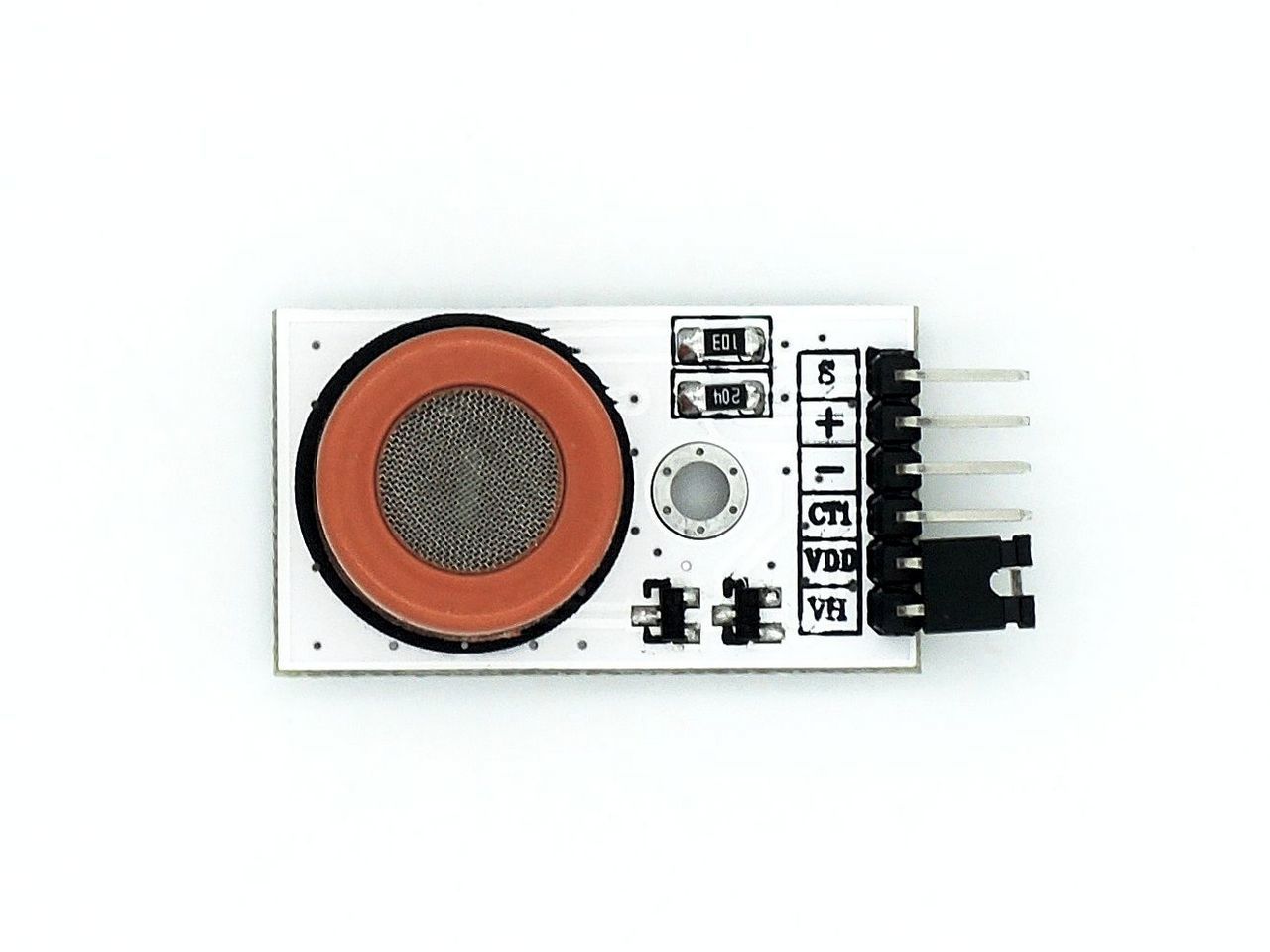

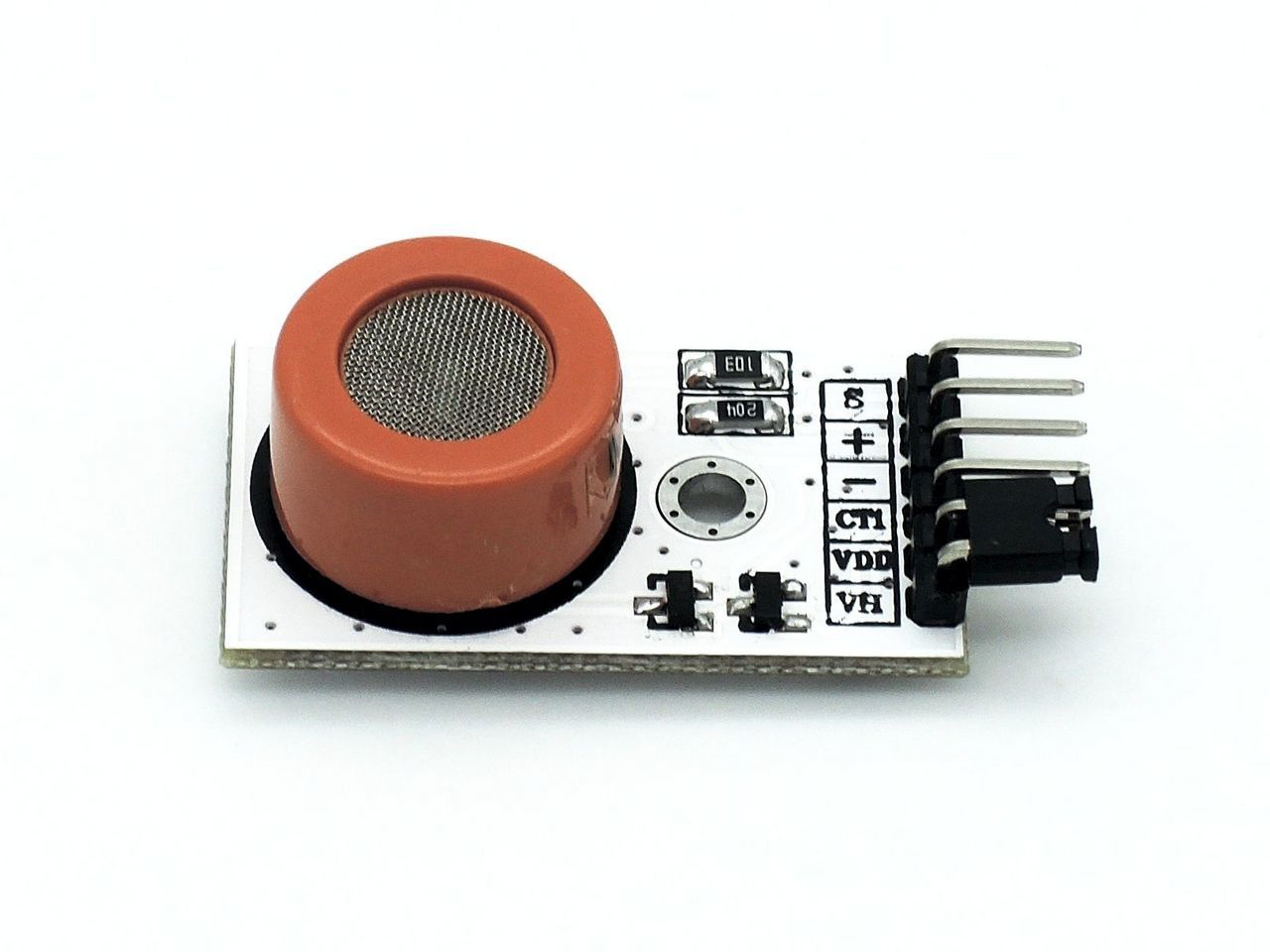

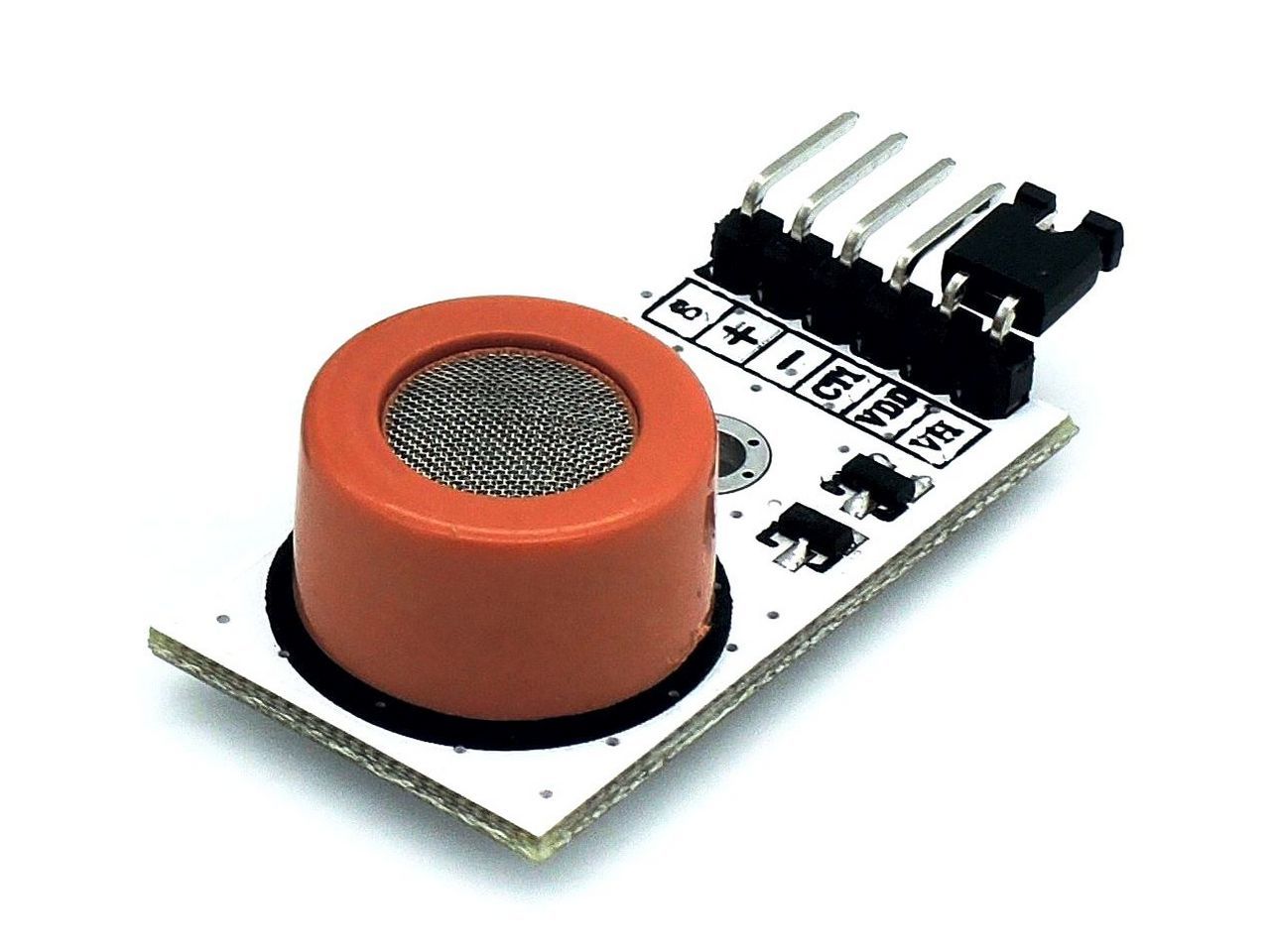

Результатом работы датчика является аналоговый сигнал. Датчик имеет следующие выводы:
S (сигнал) - соединяется с аналоговым выводом контроллера
+ (питание) - соединяется с выводом питания контроллера 5 В
- (земля) - соединяется с выводом GND контроллера
VDD - дополнительный вывод питания датчика (VDD=+), предназначен для подачи питания на нагревательный элемент с помощью перемычки
VH - питание нагревателя (при питании от общего источника соединяется с выводом VDD, при использовании внешнего источника (5 В) - подключается к нему напрямую)
СT1 - управление нагревателем с помощью цифрового пина контроллера (для отключения нагревателя необходимо подать логическую единицу, в противном случае нагреватель работает постоянно)
Если вы используете только стандартный функционал датчика - его можно подключать с помощью трехпроводного шлейфа. Для удобства подключения можно использовать Sensor Shield.
Комплектация
- датчик газа х1
- коробка упаковочная х1
