Wi-Fi модуль ESP-12 (3,3 В)

Основные сведения

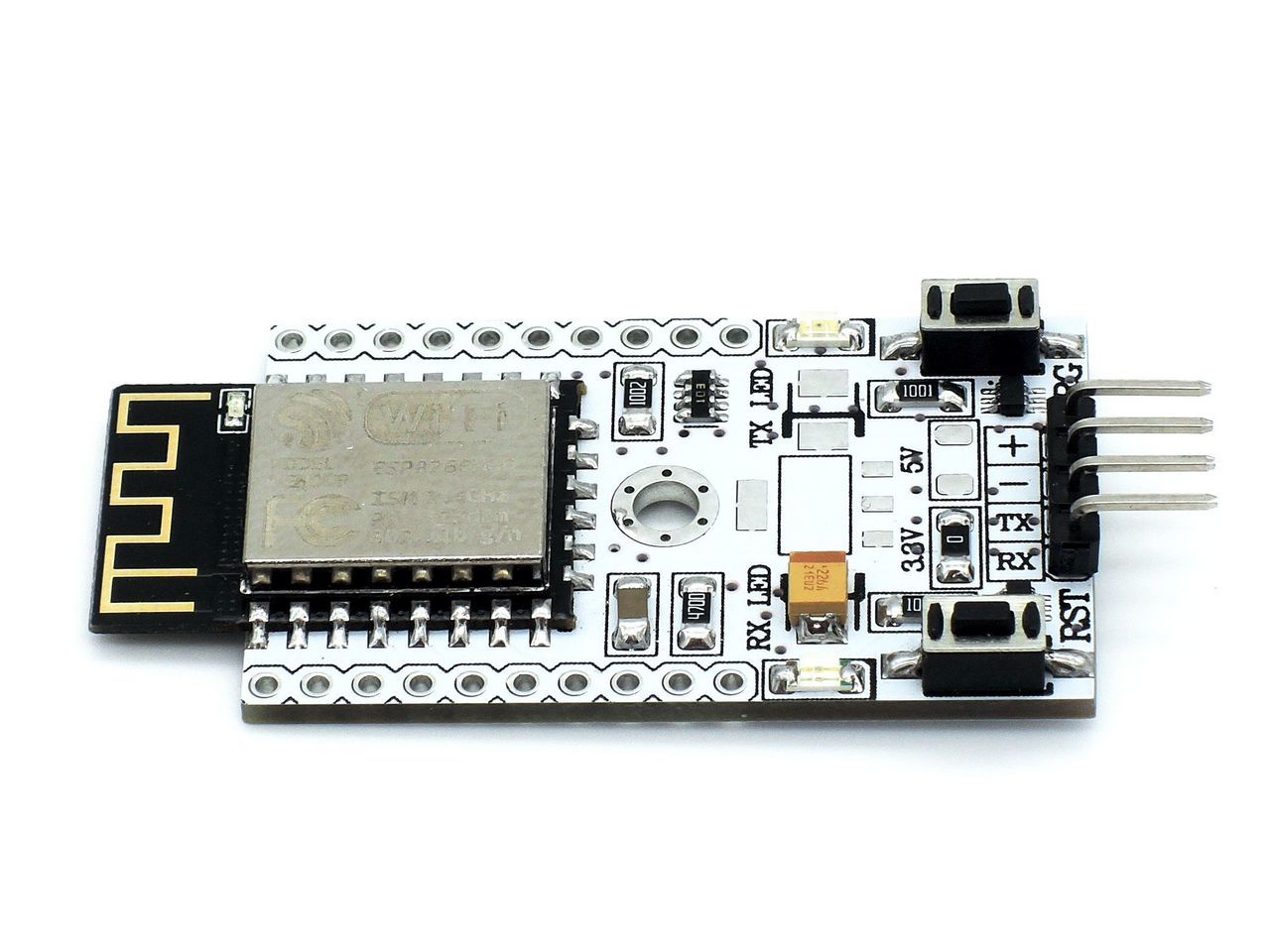

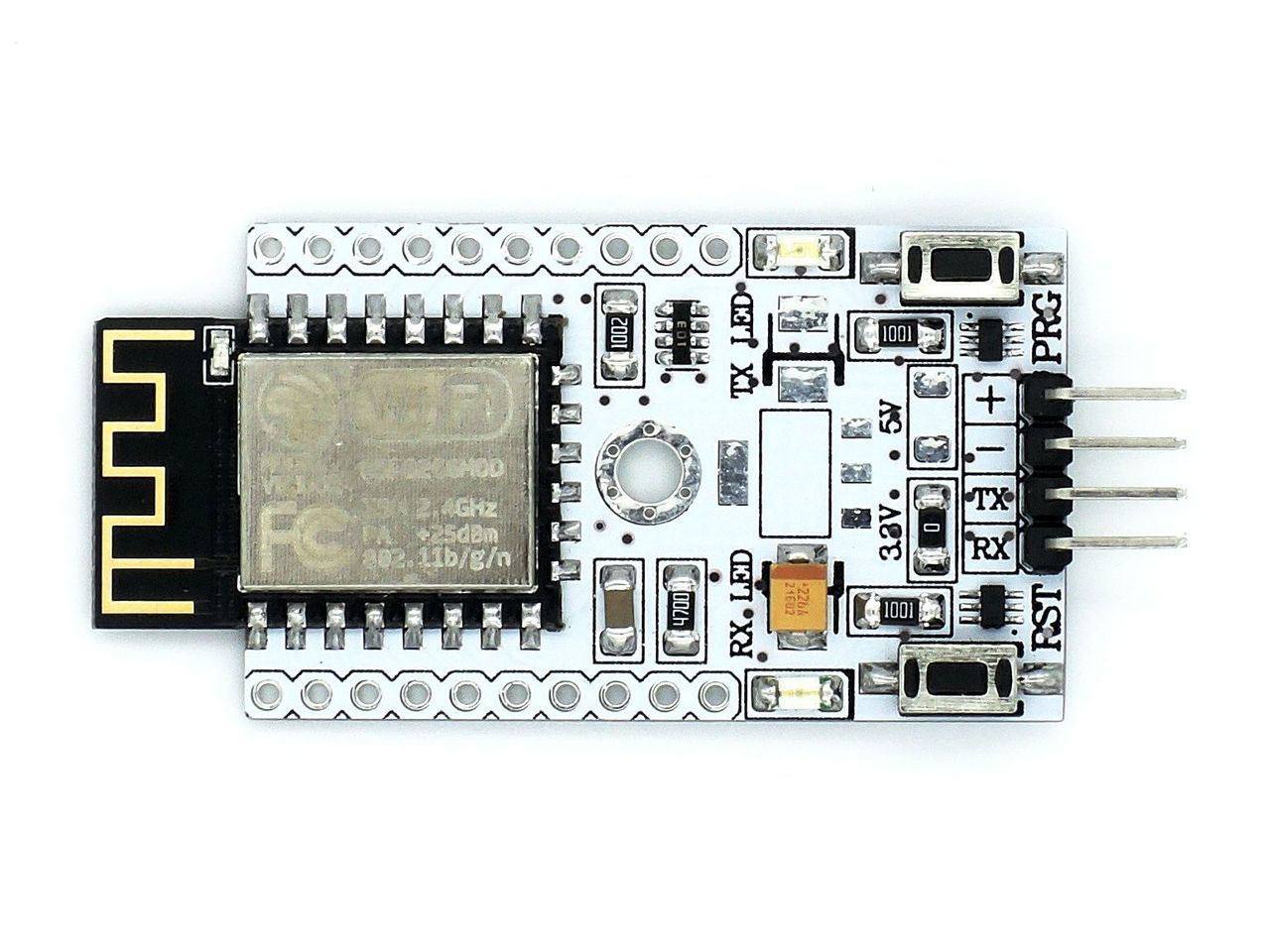

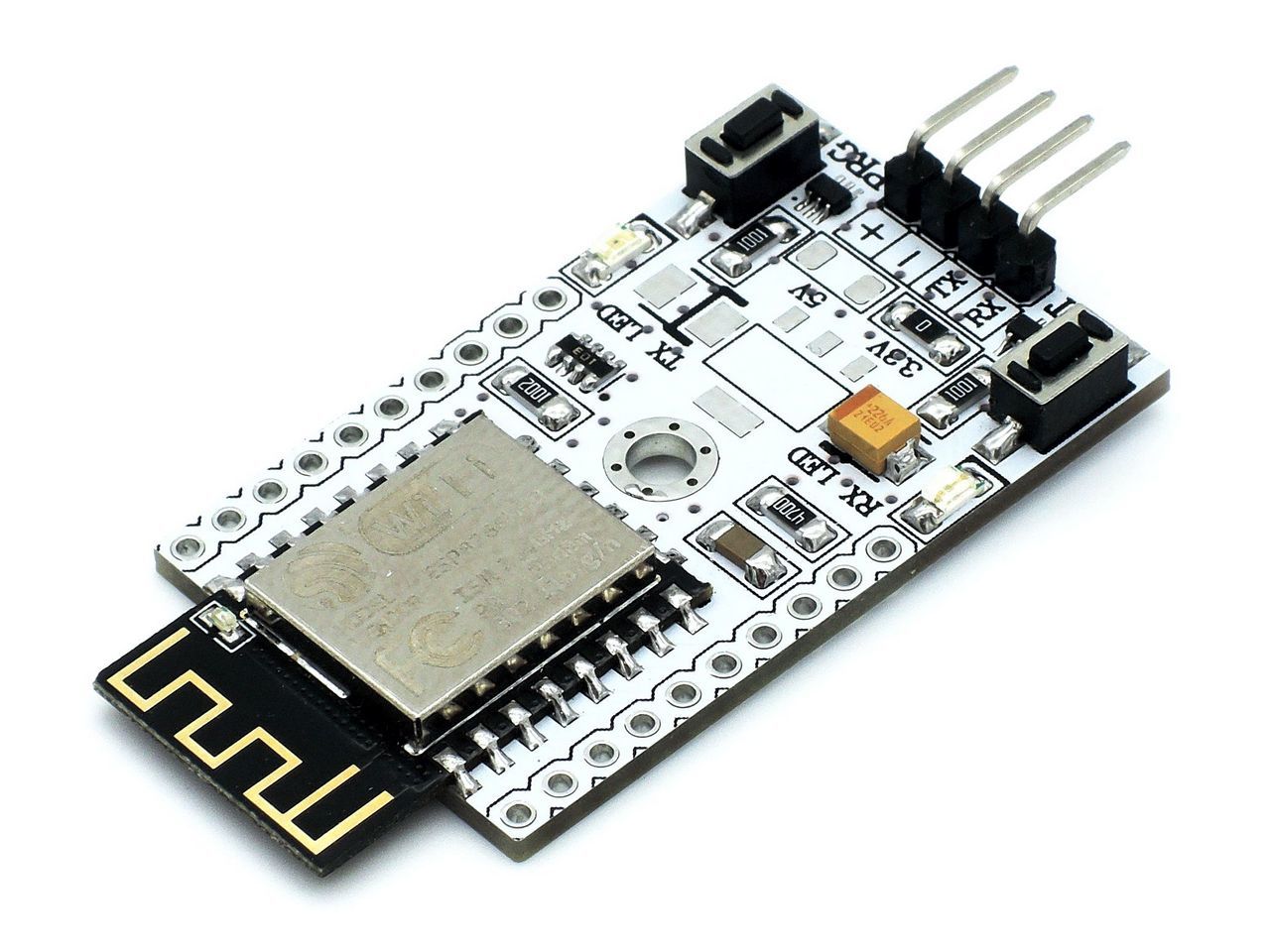

Современный мир не мыслим без беспроводных сетей и интернета. Подключить любое устройство к беспроводной сети позволит данный WiFi модуль. Модуль выполнен на базе наиболее современного на данный момент чипа ESP-12F.

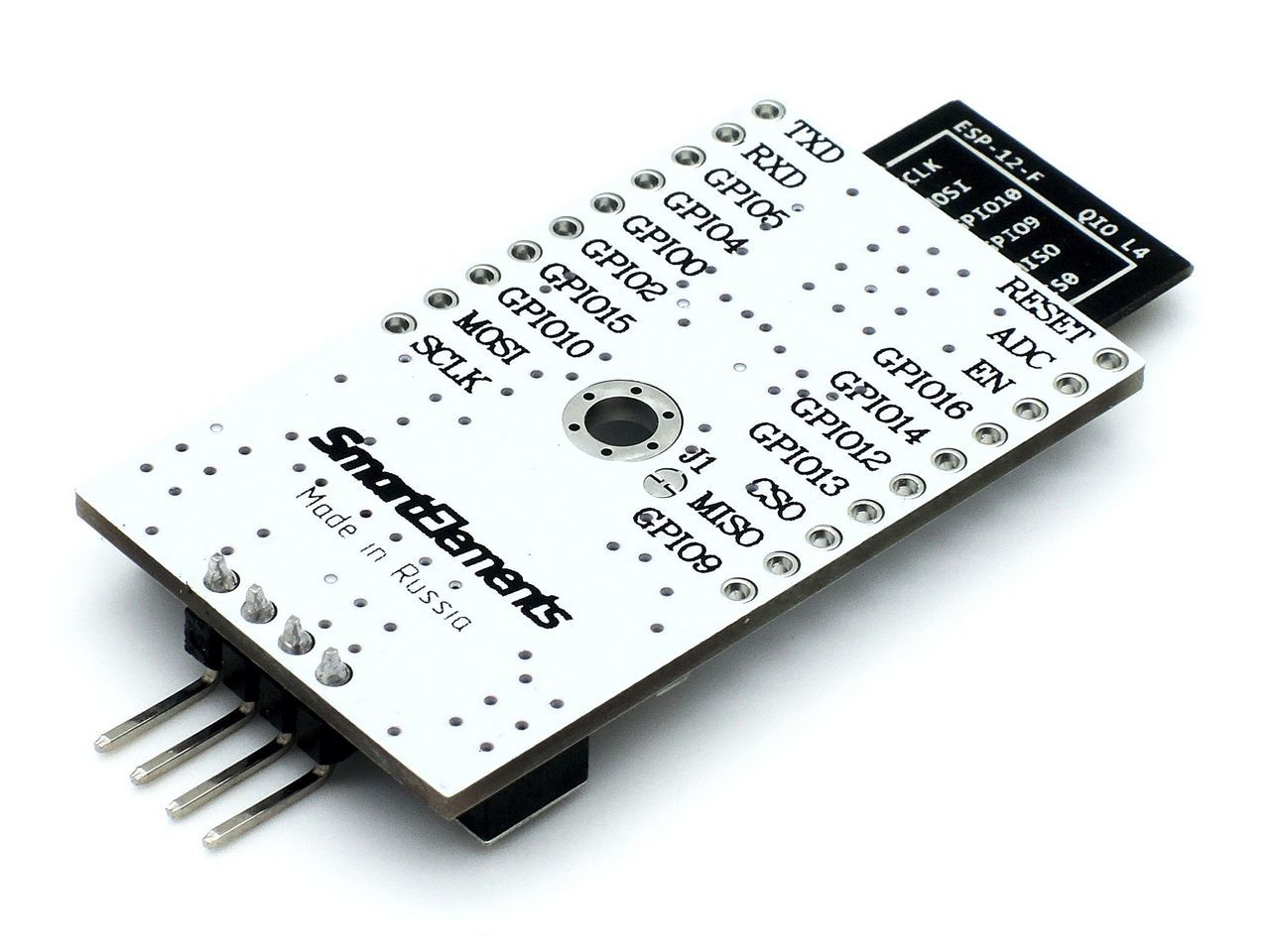

Данный модуль может выступать не только как модуль связи, но и как самостоятельный контроллер с работой по беспроводной сети. Для этого на плате расположены выводы под управляющие контакты, к которым можно подключать различные датчики, модули и другую периферию, общаться по разным протоколам. Для использования модуля в качестве контроллера к нему небходимо будет припаять штырьковые соединители (входят в комплект). С припаянными штырьковыми соединителями модуль идеально располагается на макетной плате.

Родным напряжением для чипа ESP-12F является 3,3 В. Если вам нужна версия под 5 В - рассмотрите этот вариант, на него мы дополнительно добавили регулятор напряжения.

Изначально модуль настроен на работу с помощью AT-команд. Однако, его можно прошить любой из желаемых прошивок по своему желанию.

Технические характеристики

- рабочее напряжение: 3,3 В

- максимальный потребляемый ток: 250 мА

- поддерживаемый интерфейс: Wi-Fi 802.11 b/g/n 2,4 ГГц

- мощность (в режиме в режиме 802.11b, максимально): 20 дБ

- габаритные размеры ДхШхВ: 42х25х6 мм (без антенны), 50х25х6 мм (с антенной)

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Контроллер не имеет собственного разъема USB, а потому для его прошивки в качестве переходника можно использовать: USB-UART переходник на базе чипа PL2303, USB-UART переходник на базе чипа FT232 или можно использовать контроллер Smart Uno. Программатор подключается к плате через выводы  +, -, RX, TX.

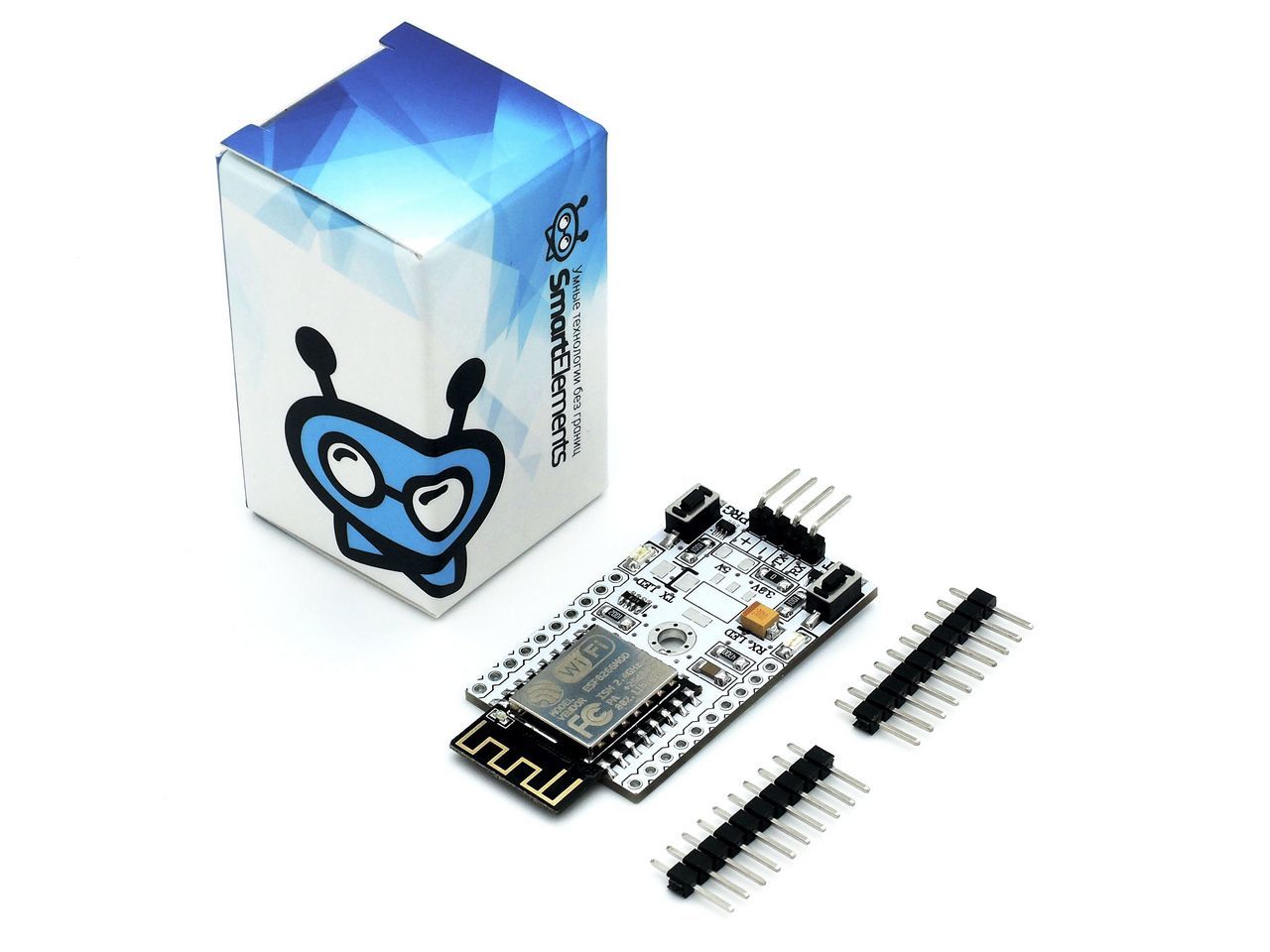

Комплектация

- Wi-Fi модуль х1

- штырьковые соединители "папа" 10 шт х2

- коробка упаковочная х1
