USB-UART Bridge (CP2102)

В наличии 3 шт

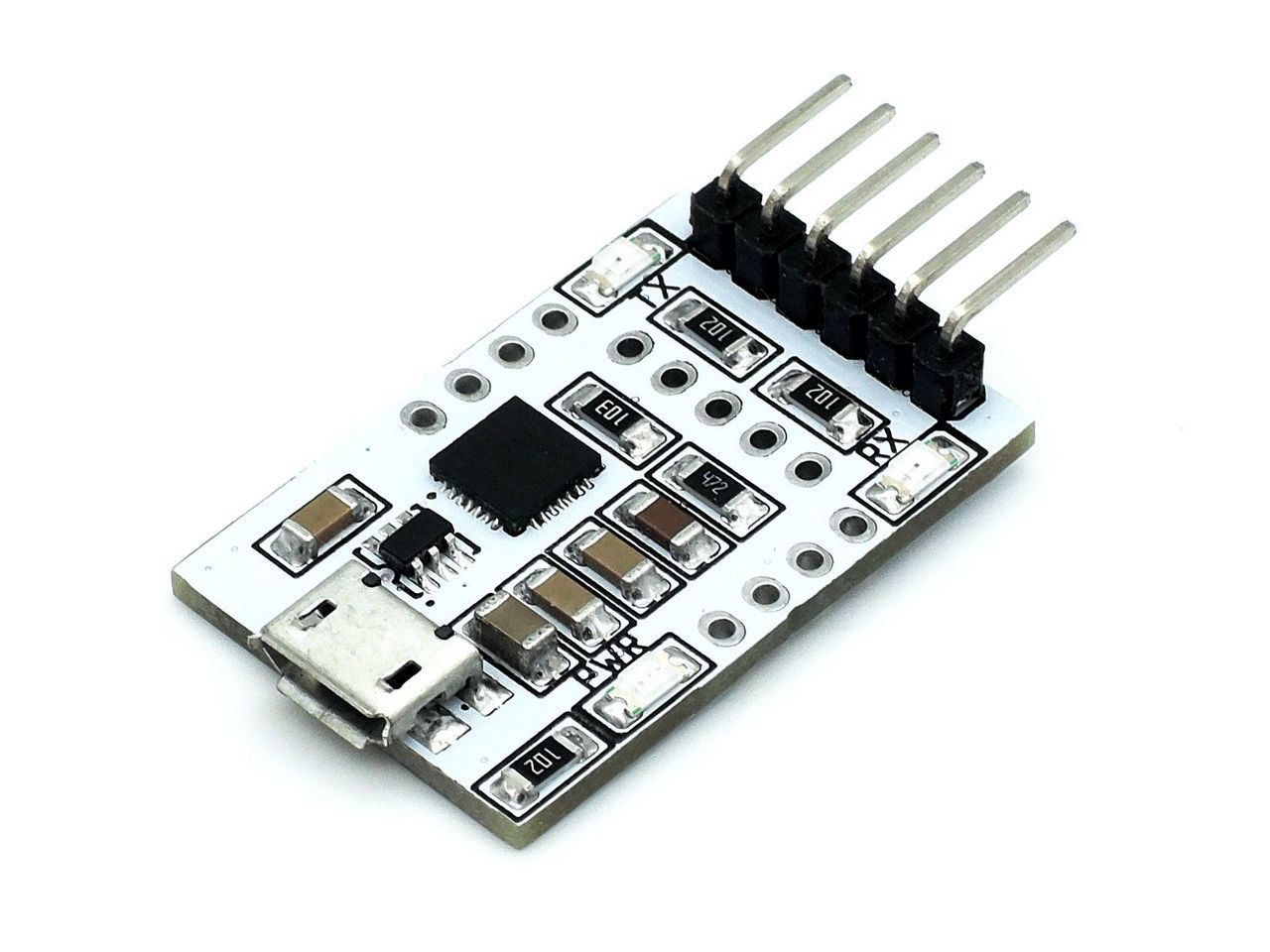

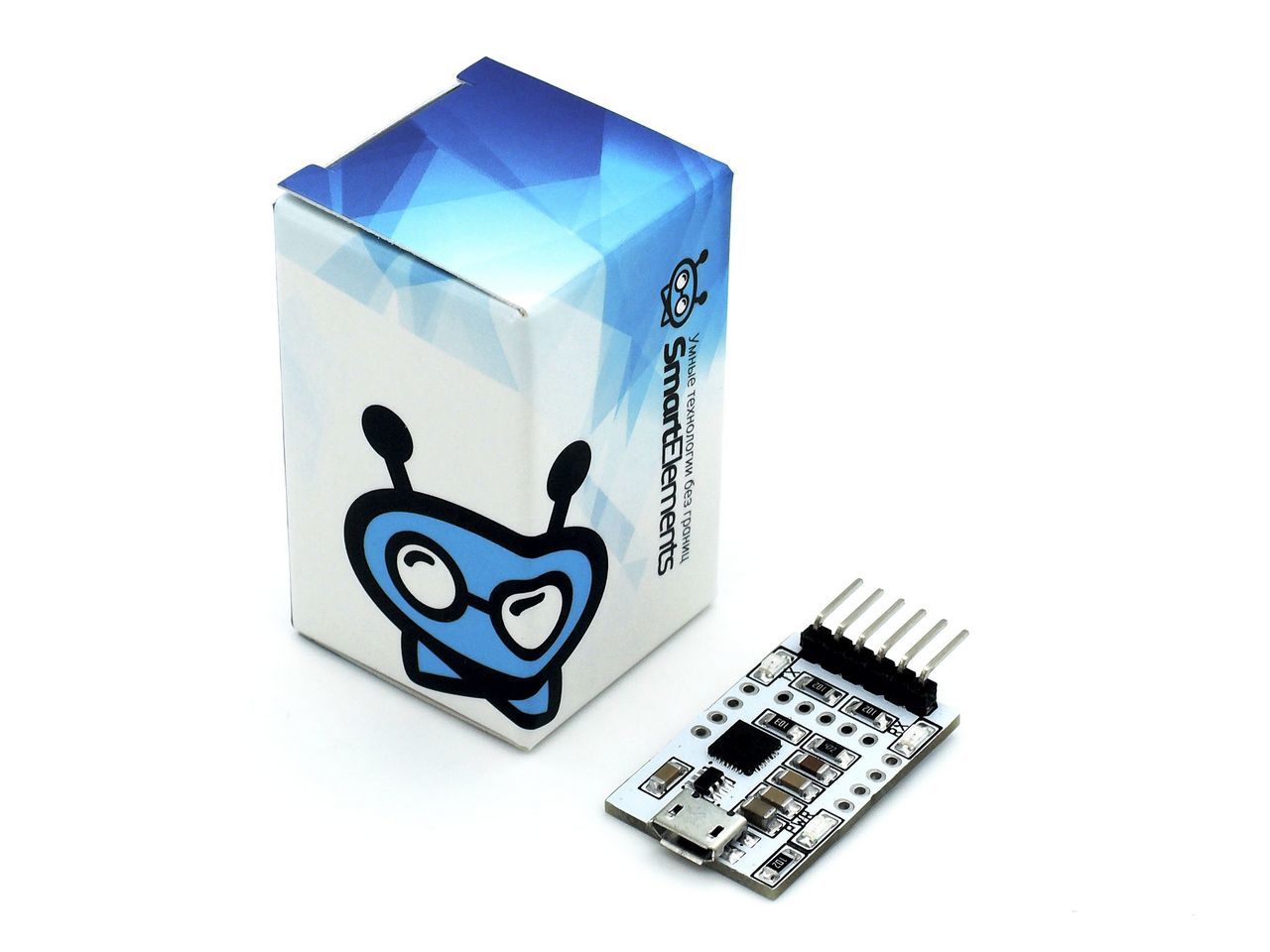

Модуль USB-UART на базе чипа CP2102


Выбрать

    Основные сведения



    Преобразователь логических сигналов позволит подружить с компьютером через USB порт практически любое устройство работающее с UART интерфейсом. В первую очередь данный модуль будет незаменим при прошивке контроллеров Arduino Mini, а также Wi-Fi модулей для работы в режиме контроллера.



    В отличие от аналогов, на плате предусмотрен вывод RST, что избавляет от необходимости использовать физическую кнопку сброса на контроллерах или модулях - сброс осуществляется автоматически в процессе прошивки устройства.



    Модуль поддерживает два варианта напряжения питания - 3,3 или 5 В. Подключение модуля к компьютеру осуществляется с помощью кабеля micro USB (в комплект не входит).

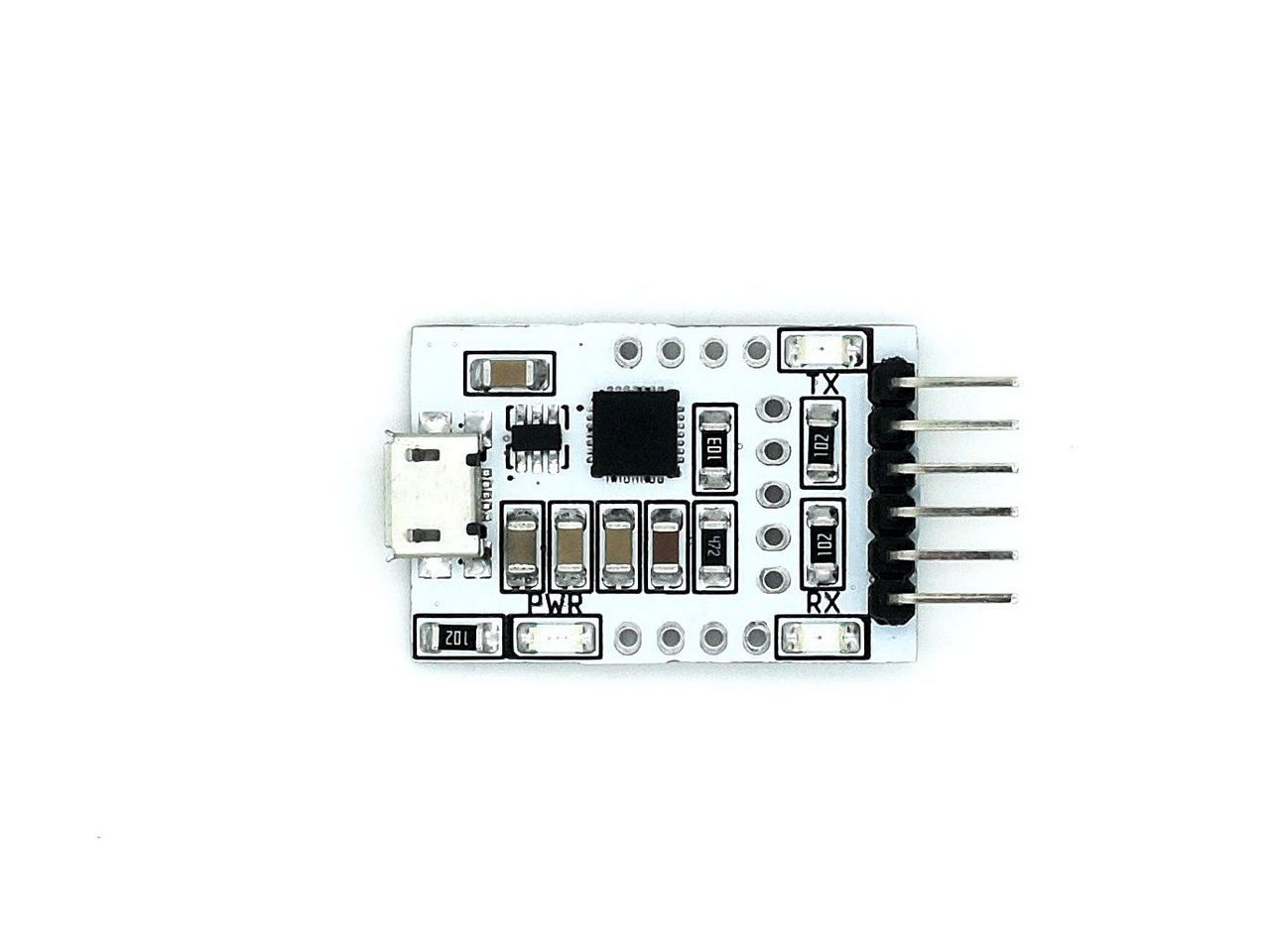

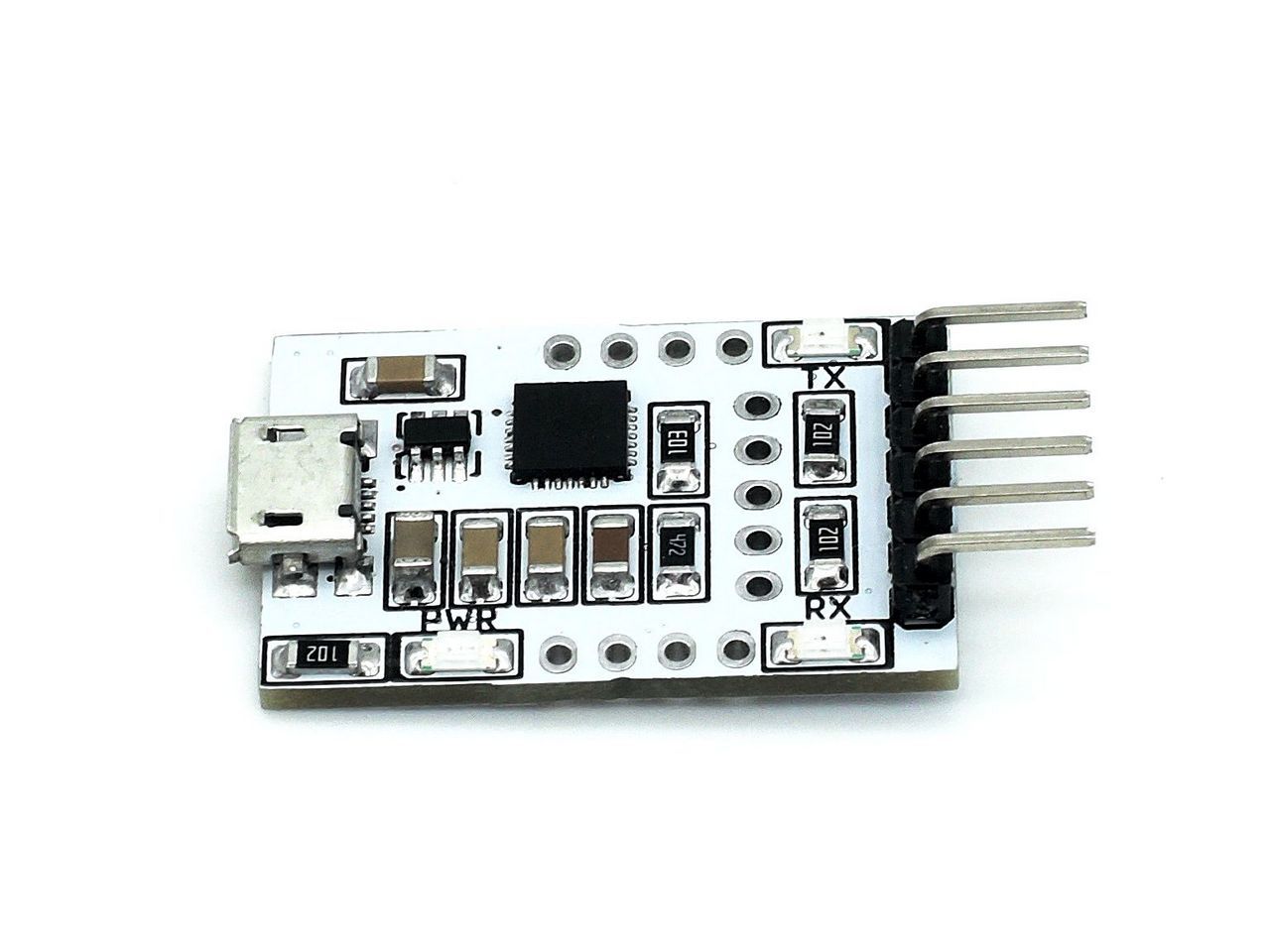

    Для индикации работы модуля на плате расположены светодиоды PWR - питание и RX и TX - для контроля передачи информации.



    Для работы модуля установка дополнительных драйверов не требуется. Драйвер для работы с чипом CP2102 входит в пакет драйверов, устанавливаемых вместе с Arduino IDE.



    Технические характеристики



    - рабочее напряжение: 3,3 или 5 В

    - тип разъема для подключения к ПК: USB micro

    - габаритные размеры ДхШхВ: 30х20х8 мм



    Страна производства: Россия

    Гарантия: 12 месяцев



    Подключение



    Для подключения модуля к компьютеру необходим кабель с разъемом USB micro



    Подключение модуля к контроллеру осуществляется с помощью проводов "папа-мама" или "мама-мама"



    Подключение устройства осуществляется с помощью следующих выводов:

    GND ("земля") - соединяется с выводом GND контроллера;

    3.3V и 5V (питание) - соедиянется с выводом питания контроллера (в зависимости от модели устройства выбирается свой режим питания);

    TXD (передача данных) - подключается к выводу RX контроллера;

    RXD (прием данных) - подключается к выводу TX контроллера;

    RST (сброс) - подключается к цифровому пину сброса прошиваемого устройства.

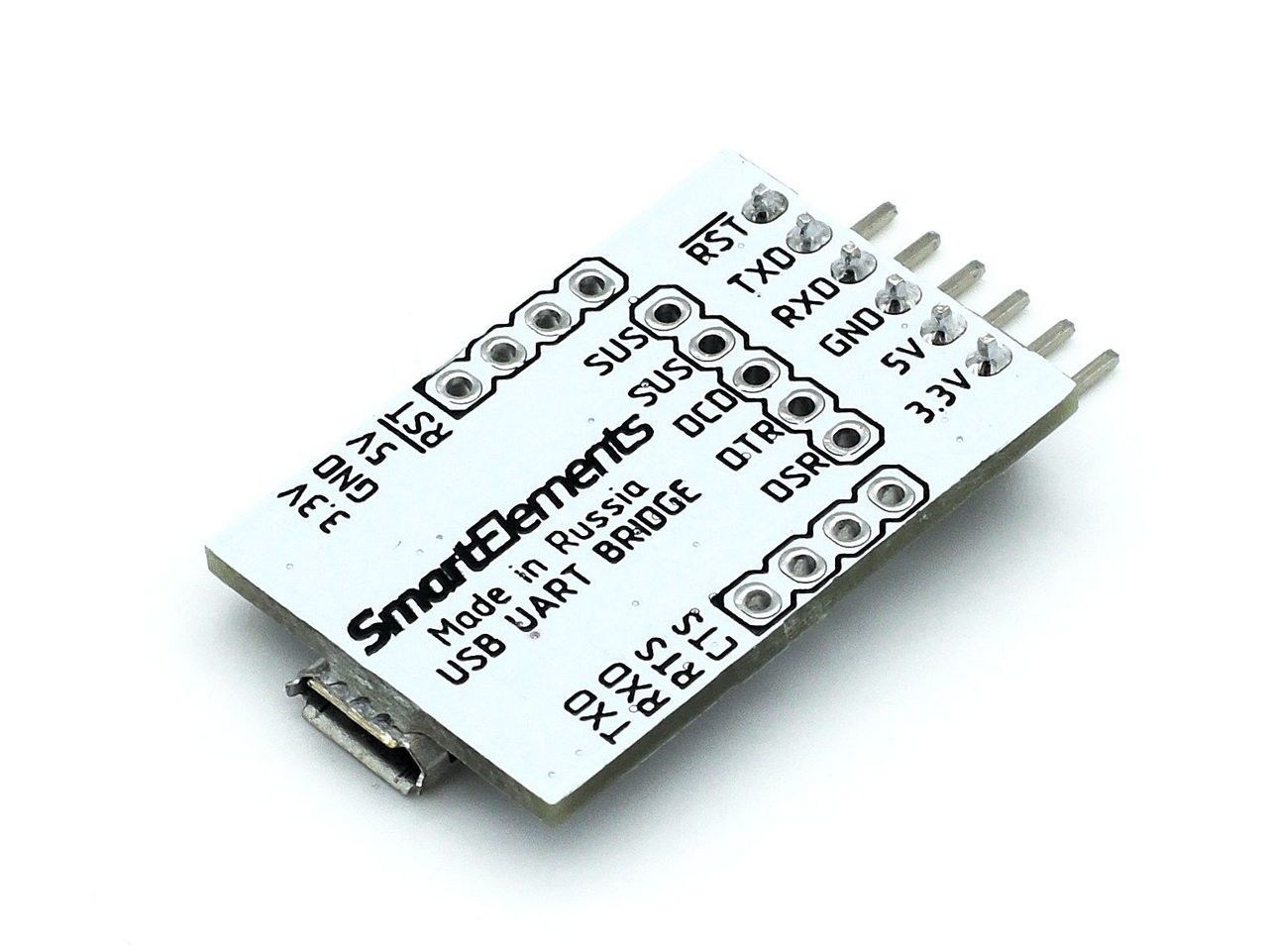

    Также на плате предусмотрены дополнительные нераспаянные выводы для использования расширенных возможностей модуля:

    RTS (Request to Send) - запрос на отправку данных;

    CTS (Clear to Send) - разрешение на отправку данных;

    DSR (Data Set Ready) - готовность источника данных;

    DTR (Data Terminal Ready) - готовность приемника данных;

    DCD (Data Carrier Detect) - детектор принимаемого сигнала;

    SUS/!SUS - выводы для работы с режимом IDLE.



    Комплектация



    - модуль USB-UART х1

    - коробка упаковочная х1



    Ссылки



    "База знаний" - USB-UART Bridge (CP2102)
