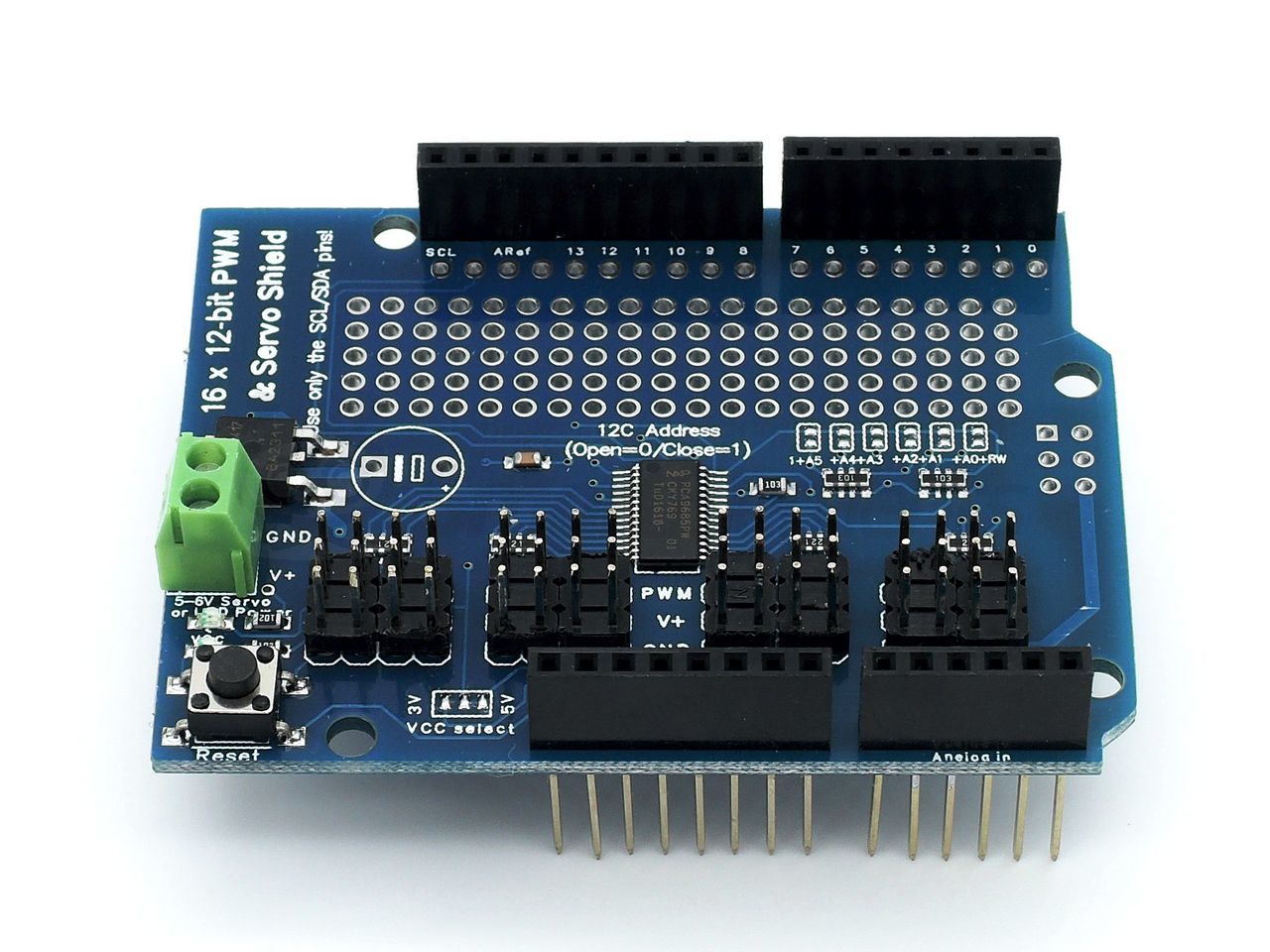

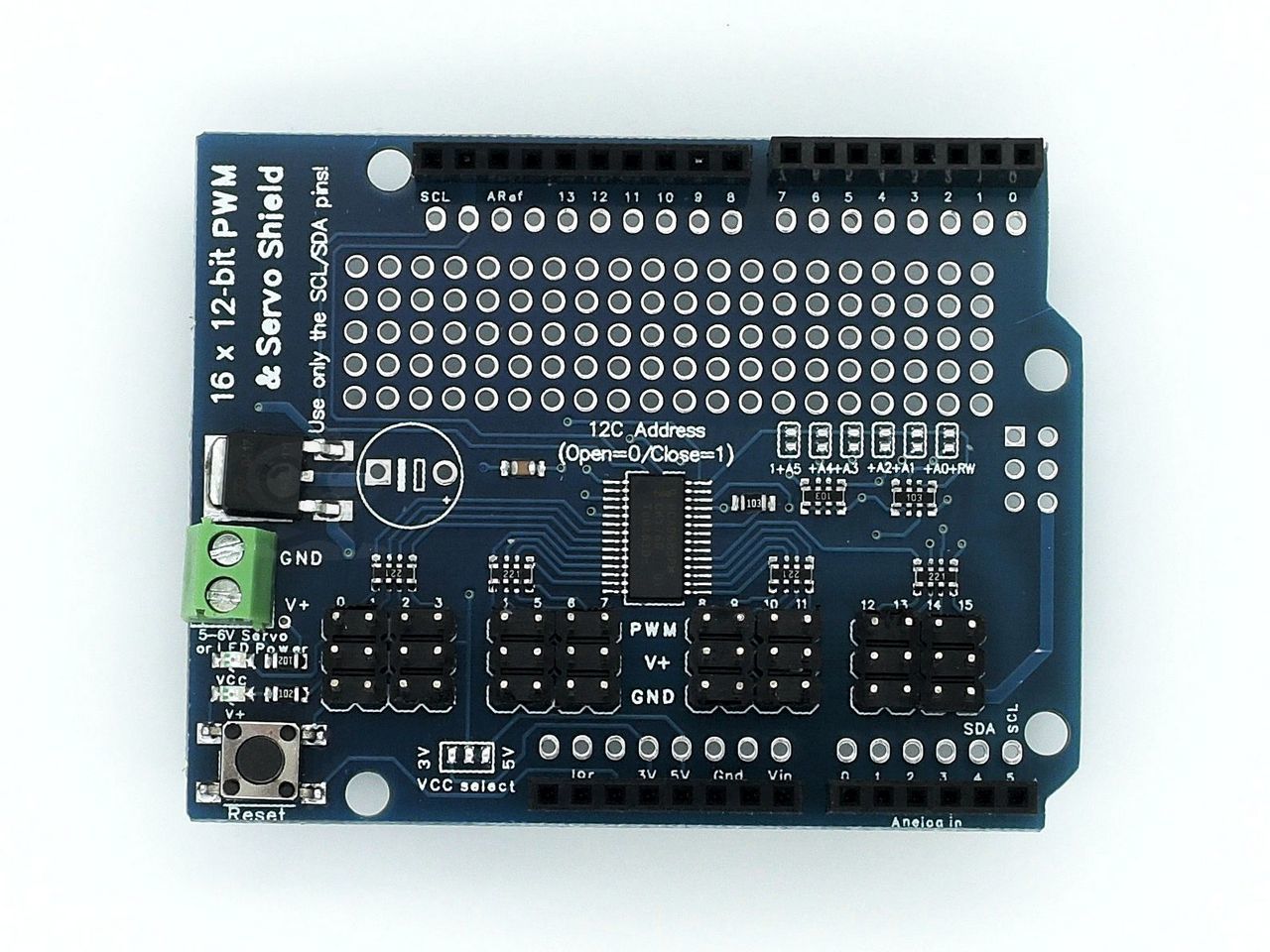

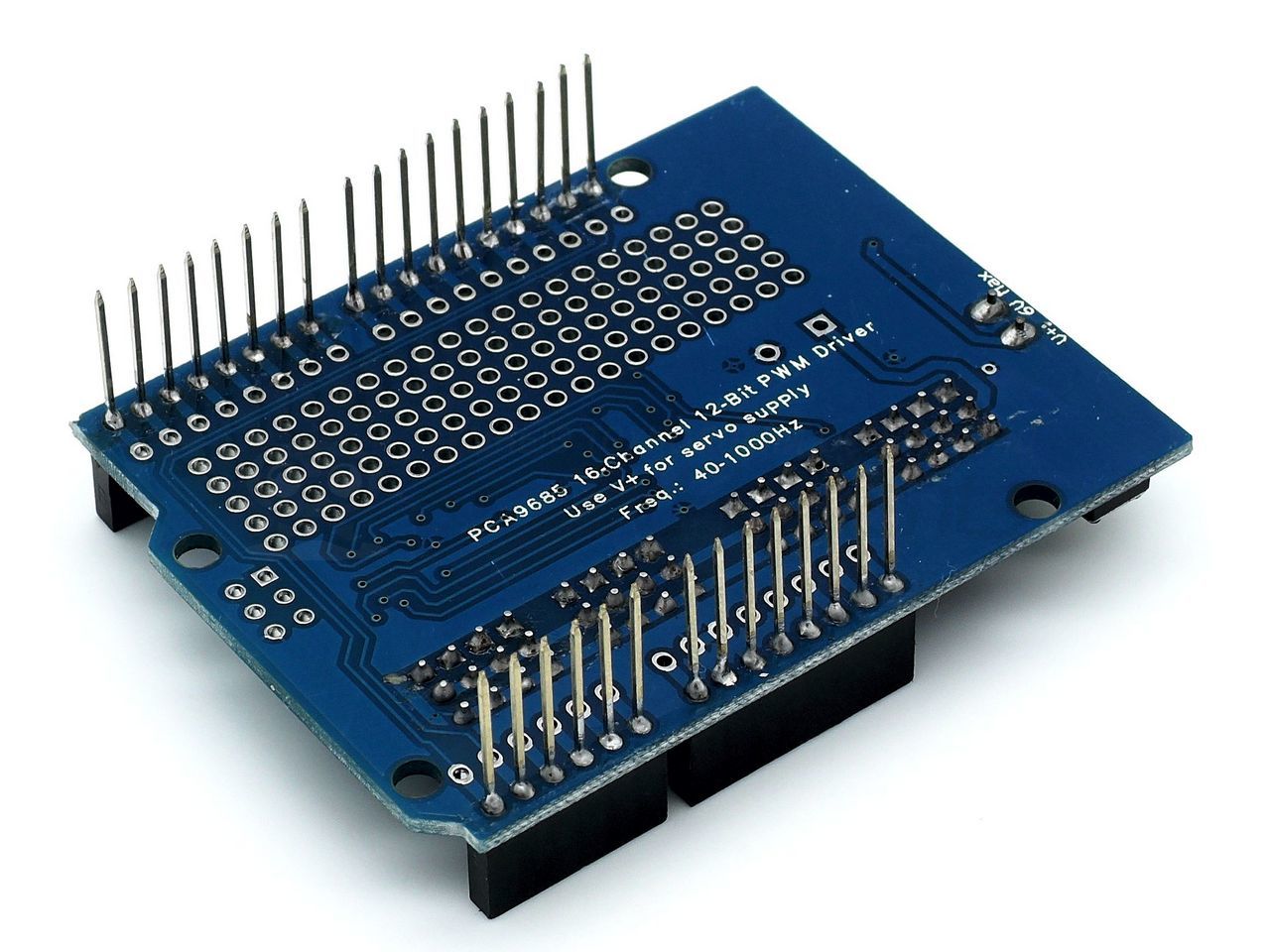

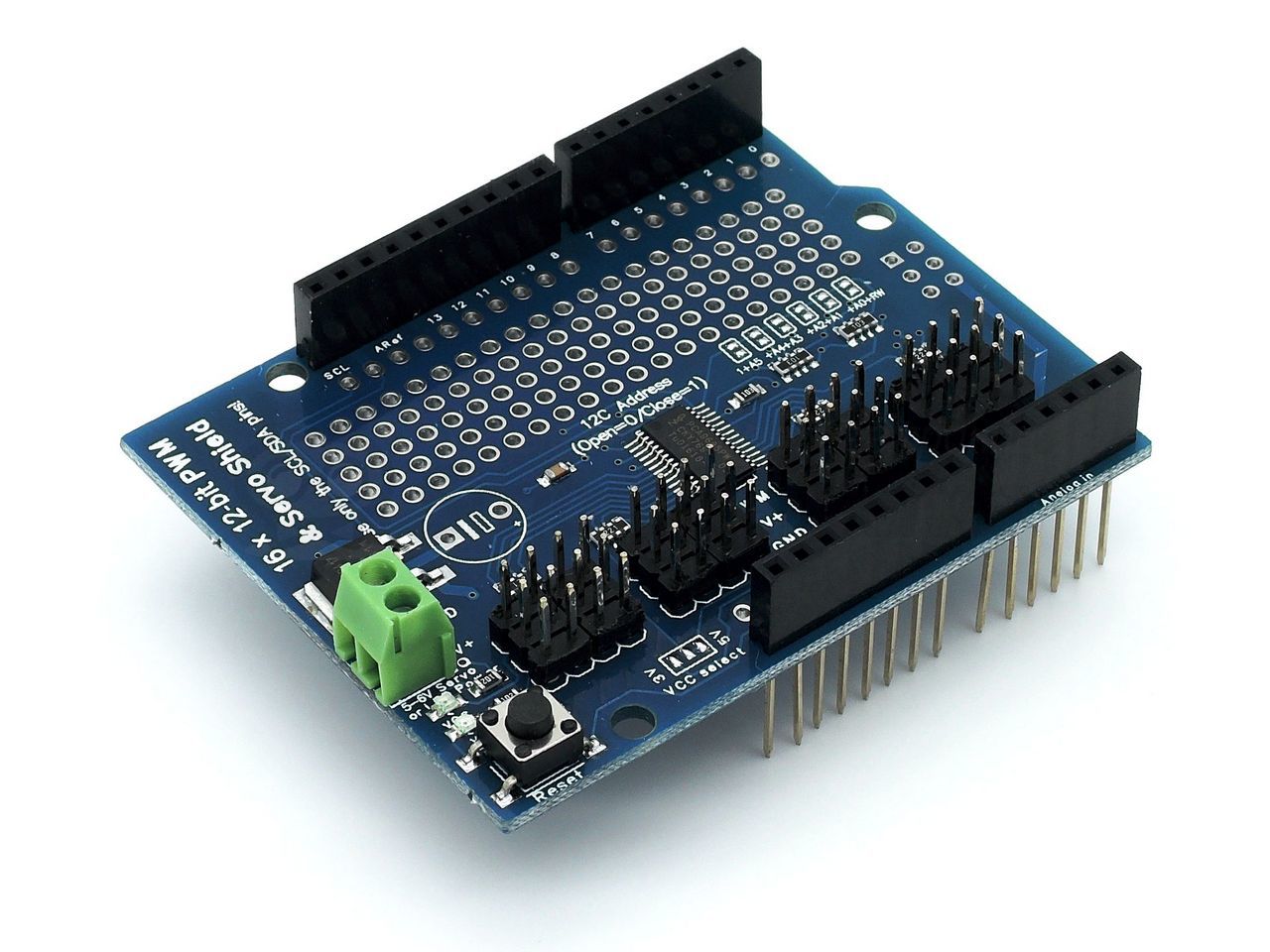

Servo Shield

Плата расширения для подключения 16 сервоприводов

Артикул: 03014
+-

Цена: 690 руб

Добавить в корзину
В наличии 1 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Servo Shield - универсальная плата, предназначенная для подключения сервоприводов или расширения возможностей цифровых выводов контроллера. Шилд выполнен на базе микросхемы PCA9685PW, которая также позволяет поддерживать ШИМ. К шилду можно подключить не только сервоприводы, но и например, светодиоды, получив тем самым гирлянду.



Servo Shield позволяет устанавливать коэффициент заполнения ШИМ на каждом выводе от 0 до 100% с разрешением 12 бит, а также устанавливать частоту ШИМ в рабочих пределах от 24 до 1526 Гц.



Работа платы с контроллером осуществляется по шине I2C. Адрес модуля можно установить с помощью перемычек на плате А0-А5. По умолчанию плата использует адрес 0x40.



Технические характеристики



- напряжение питания: 3,3 или 5 В

- напряжение внешнего питания: 3-6 В

- максимальный потребляемый ток: 12 мА

- макисмальный ток нагрузки на одном выходе: 25 мА

- количество каналов ШИМ: 16

- разрешение ШИМ: 12 бит, 4096 тактов (от 0 до 100%)

- выходная частота ШИМ: 24-1526 Гц

- рабочая частота шины I2C: 100 кГц, 400 кГц, 1 МГц

- габаритные размеры ДхШхВ: 73х54х19 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение



Шилд совместим с контроллерами форм-фактора Uno, Mega.



На плате модуля расположены контактные площадки A5-A0, для изменения адреса при помощи перемычек. Адрес платы содержит: бит 1 + бит A5 + бит A4 + бит A3 + бит A2 + бит A1 + бит A0. Если перемычка установлена, то соответствующий бит адреса станет равен логической единице, если ее нет - бит равен логическому нулю. По умолчанию на Servo перемычки на контактных площадках отсутствуют, следовательно, адрес по умолчанию 1000000 или 0x40.



Работа шилда по умолчанию осуществляется от 5 В. Для работы в режиме 3,3 В необходимо поменять местами перемычку "МСС SELECT".



Комплектация



- Servo Shield x1

- пакет упаковочный х1


Похожие товары

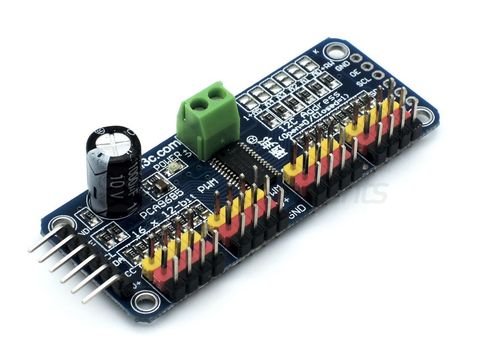

Модуль управления сервоприводами 16-канальный, I2C
