Relay Shield

Плата расширения на 4 реле с нагрузкой до 10 А на каждое

Артикул: 03019
+-

Цена: 890 руб

Добавить в корзину
В наличии более 10 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Плата расширения Relay Shield предназначена для управления электрическими устройствами, работающими с большой величиной напряжения и тока. Является главной и незаменимой деталью при создании проектов "умного дома". Управляя реле с контроллера, можно включать и выключать свет в помещении, активировать дверные замки, включать и отключать полив растений и многое другое. Форм-фактор шилда позволяет собрать компактное устройство, к которому остается только подключить управляемую нагрузку.

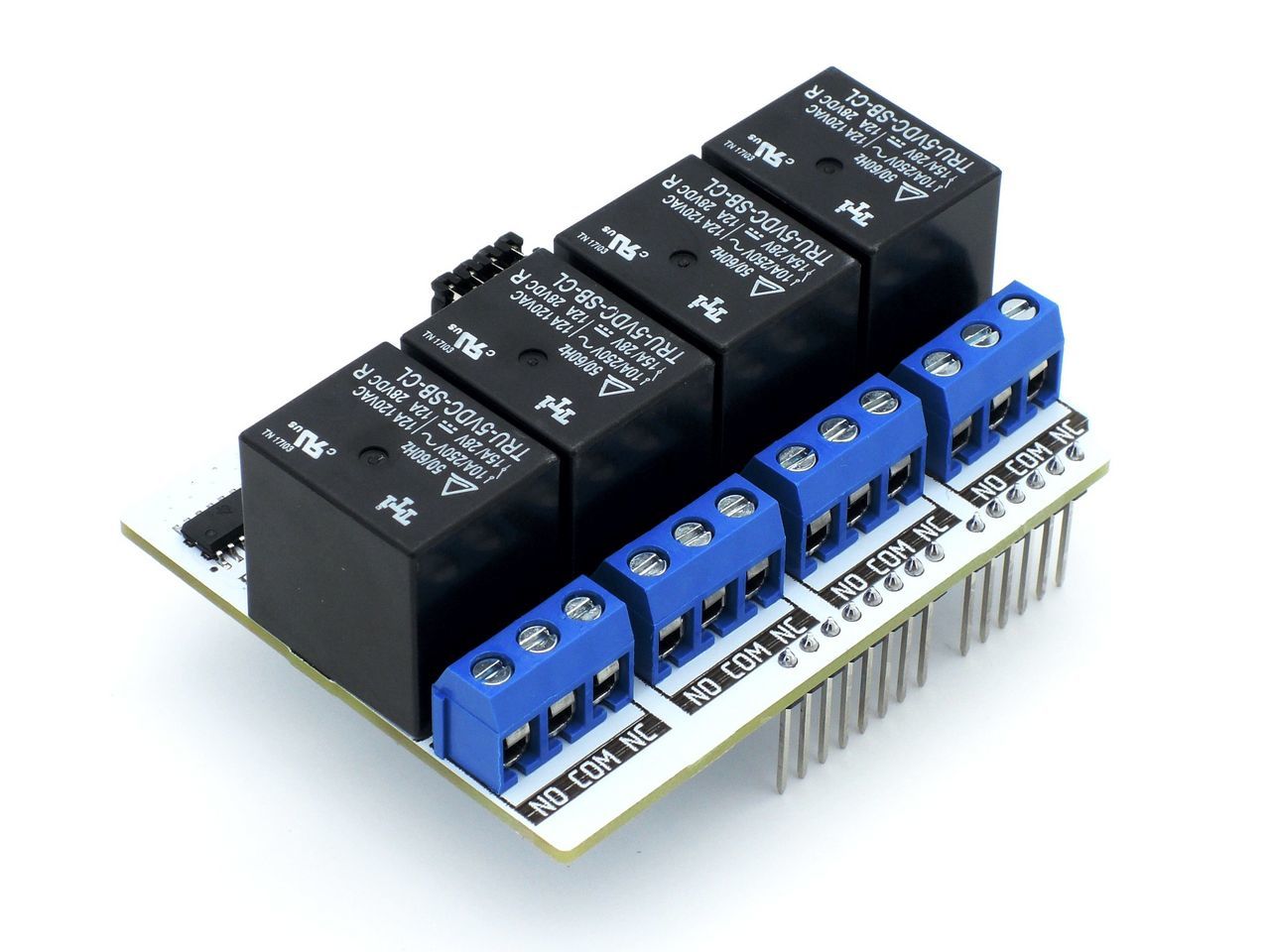

Relay Shield выполнен на базе реле TRU-5VDC-SB-CL и имеет на плате 4 таких штуки. Каждое реле независимое и позволяет управлять отдельной нагрузкой. Одно реле позволяет коммутировать максимальный ток 15 А (при 28 В) для постоянного тока и 10 А (при 250 В) для переменного тока. Замыкание и размыкание реле происходит за счет сигнала с контроллера. Управляющая и управляемая электроника независимы друг от друга, что позволяет избежать помех.



Каждое реле имеет нормально замкнутый и нормально разомкнутый контакты. Для визуального отслеживания их работы на плате расположены светодиоды замыкания/размыкания для каждого реле.

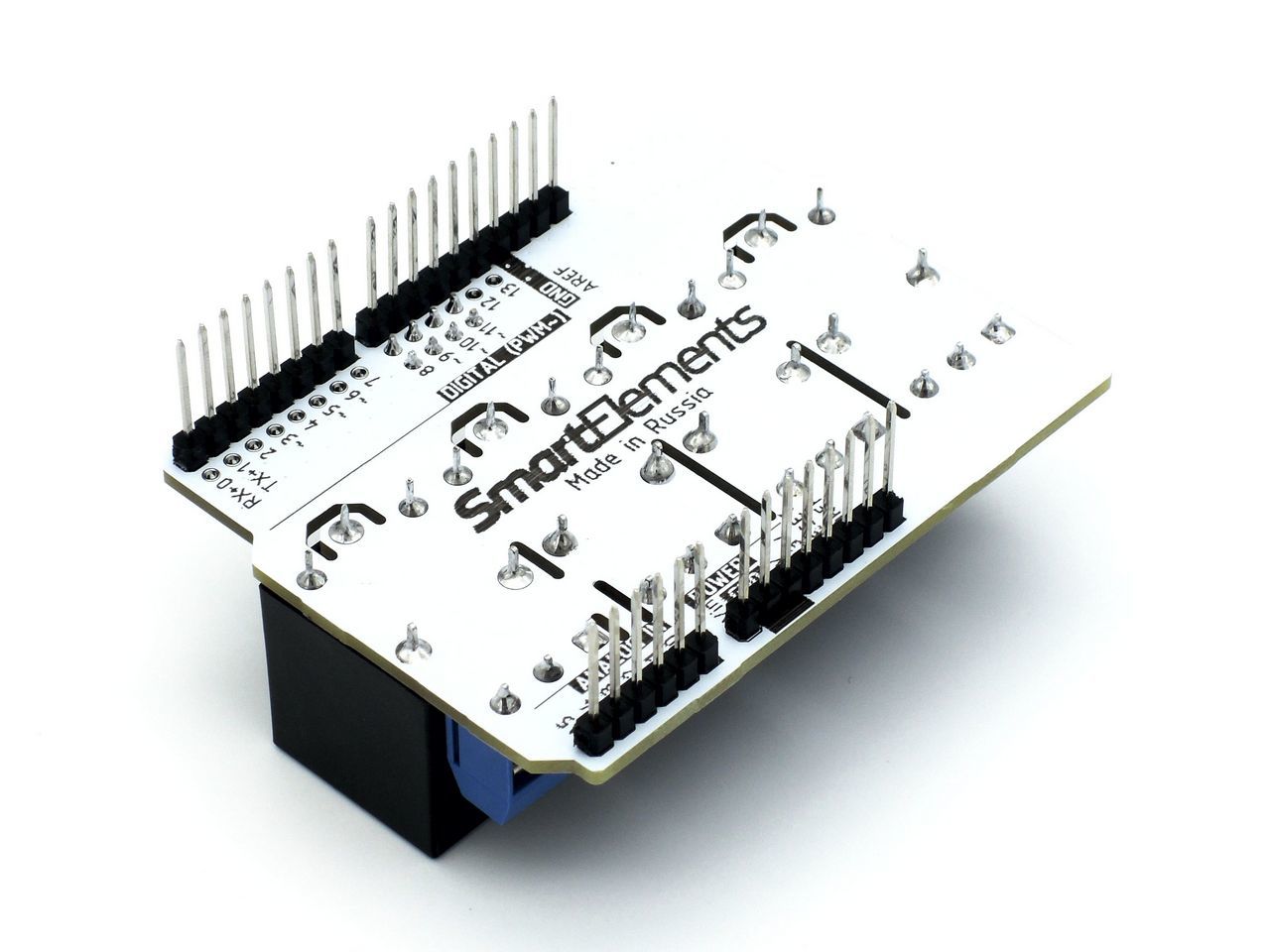

Для исключения случайного замыкания дорожек металлическими частями контроллера (например, разъемом USB на платах Arduino Uno и Arduino Mega), Relay Shield снабжен соединительными штырьками повышенной длины.



Внимание! Не рекомендуется использовать реле без четкого понимания того что вы делаете. Любое неправильное действие может привести к пожару, короткому замыканию или травме. Перед использованием модуля в силовых цепях рекомендуем протестировать его в цепи с низкими значениями напряжения и тока.



Технические характеристики



- напряжение питания: 5 В

- сигнальное напряжение: 5 В

- максимальный потребляемый ток одного реле: 60 мА

- тип контактов реле: 1С

- максимальный ток нагрузки при постоянном токе: 16 А (при 28 В)

- максимальный ток нагрузки при переменном токе: 10 А (при 250 В)

- рекомендуемое рабочее напряжение: 220 В

- пиковое напряжение: 250 В

- напряжение изоляции катушка-контакты: 1500 В

- рекомендованная частота переключения: 1 Гц (1 раз в секунду)

- размеры шилда ДхШхВ: 70х53х22 мм (без выводов)



Страна производства: Россия

Гарантия: 12 месяцев



Подключение

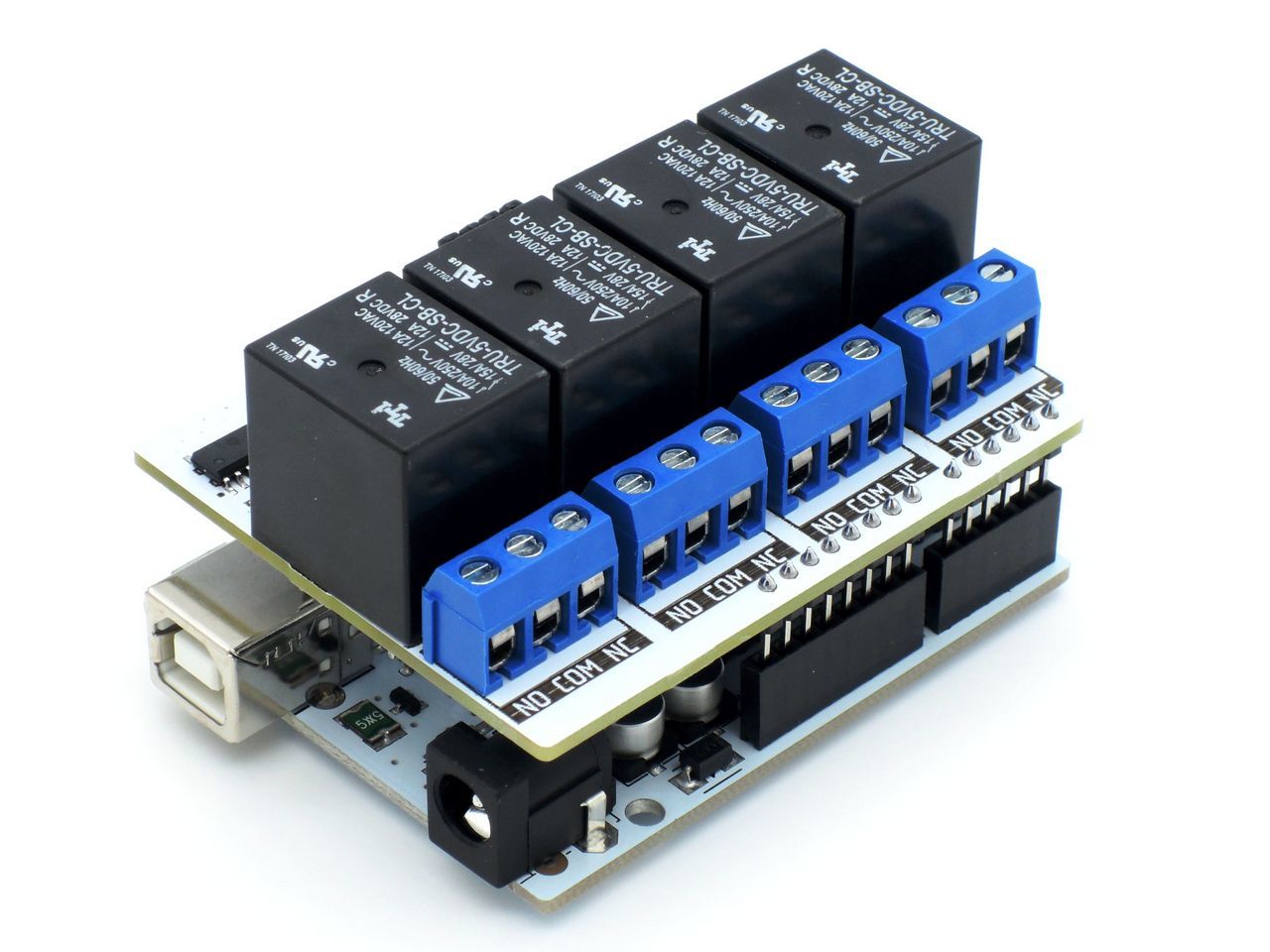

Relay Shield совместим с контроллерами форм-фактора Uno, Mega.

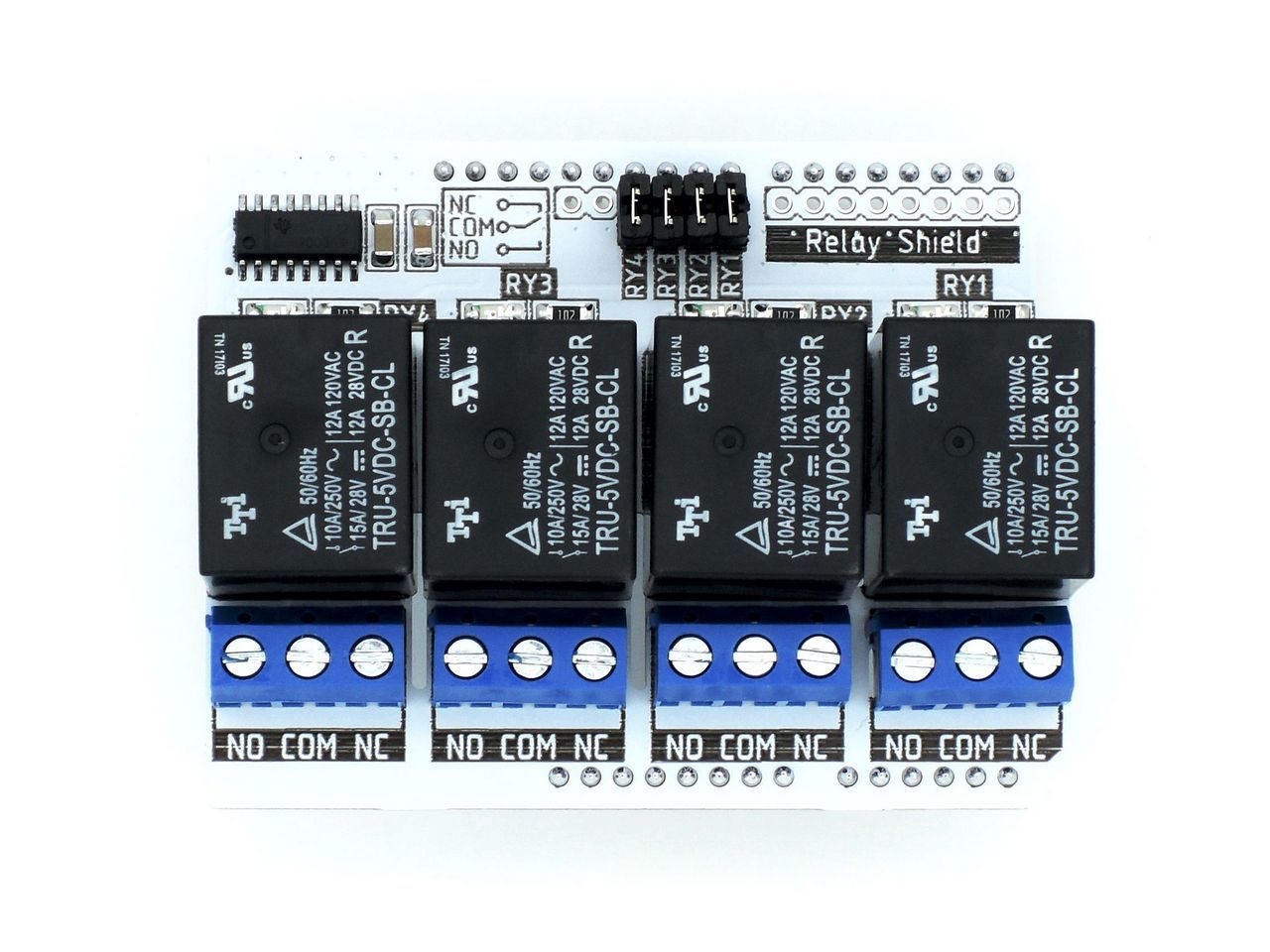

По умолчанию, для управления реле используются цифровые пины 8, 9, 10, 11 контроллера (связь задается установленными на плате перемычками). Данные пины управляют реле №1, №2, №3 и №4 соответственно. Для изменения управляющих пинов соедините вывод реле (RY1, RY2, RY3, RY4) с необходимым пином контроллера. Конструкция Relay Shield позволяет использовать для этих целей пины 0-7 и 12-13. Для этого необходимо припаять на плату в соответствующие отверстия штырьковые соединители "папа" и подсоединить их к выводам реле (RY1, RY2, RY3, RY4) с помощью проводов "мама-мама" или специальным шлейфом

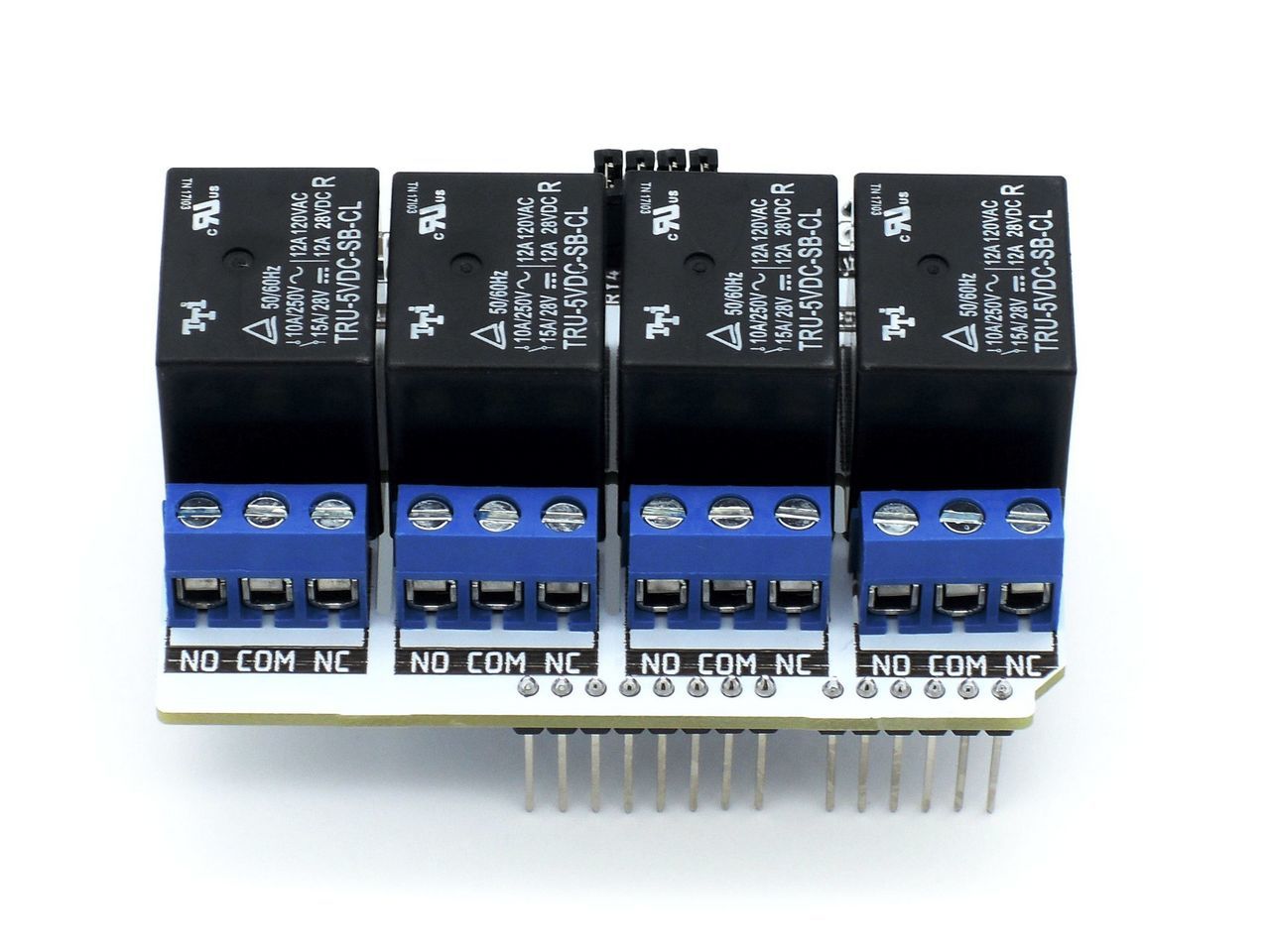

Управляемая часть подключается к шилду через винтовые клеммы. Положение нормально-замкнутого и нормально-разомкнутого контактов обозначены на плате NC и NO соответственно. Центральная клемма COM является общей.



Комплектация



- модуль реле х1

- пакет упаковочный х1



Ссылки



"База знаний" - Relay Shield
