LCD 1602 Keypad Shield

В наличии более 10 шт

Плата расширения с цифровым двухстрочным дисплеем и кнопками управления


Основные сведения

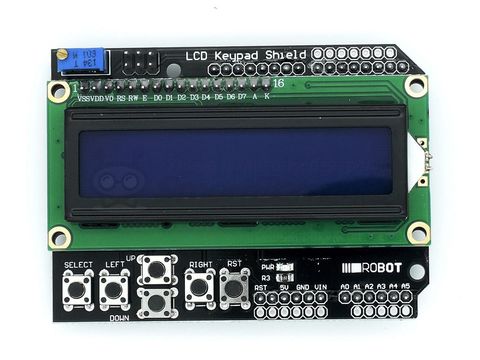

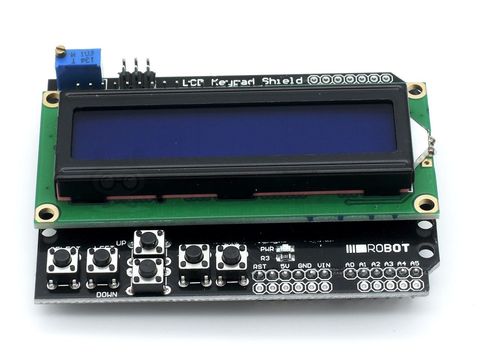

LCD Keypad Shield - простое и удобное решение для простых проектов, где требуется отобразить текстовую информацию на дисплее. Дисплей позволяет отображать латиницу в 2 строки по 16 символов в каждой из них. Поддерживается режим бегущей строки.



Для регулировки яркости на плате расположен потенциометр. Подсветка дисплея синего цвета.



Дополнительно на плате расположено 5 функциональных кнопок с помощью которых можно перемещаться по дисплею, а также запрограммировать их на определенные действия. Шестая кнопка выполняет функцию перезагрузки контроллера.



Технические характеристики



- рабочее напряжение: 5 В

- тип дисплея: LCD

- количество символов в строке: 16

- количество строк: 2

- язык (по умолчанию): латиница

- габаритные размеры ДхШхВ: 80х58х19 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение



Шилд совместим с контроллерами форм-фактора Uno, Mega.



Для работы шилда используются следующие пины контроллера: 4, 5, 6, 7, 8, 9.





Комплектация



- LCD Keypad Shield x1

- упаковочный пакет х1



Ссылки



"База знаний" - LCD 1602 Keypad Shield
