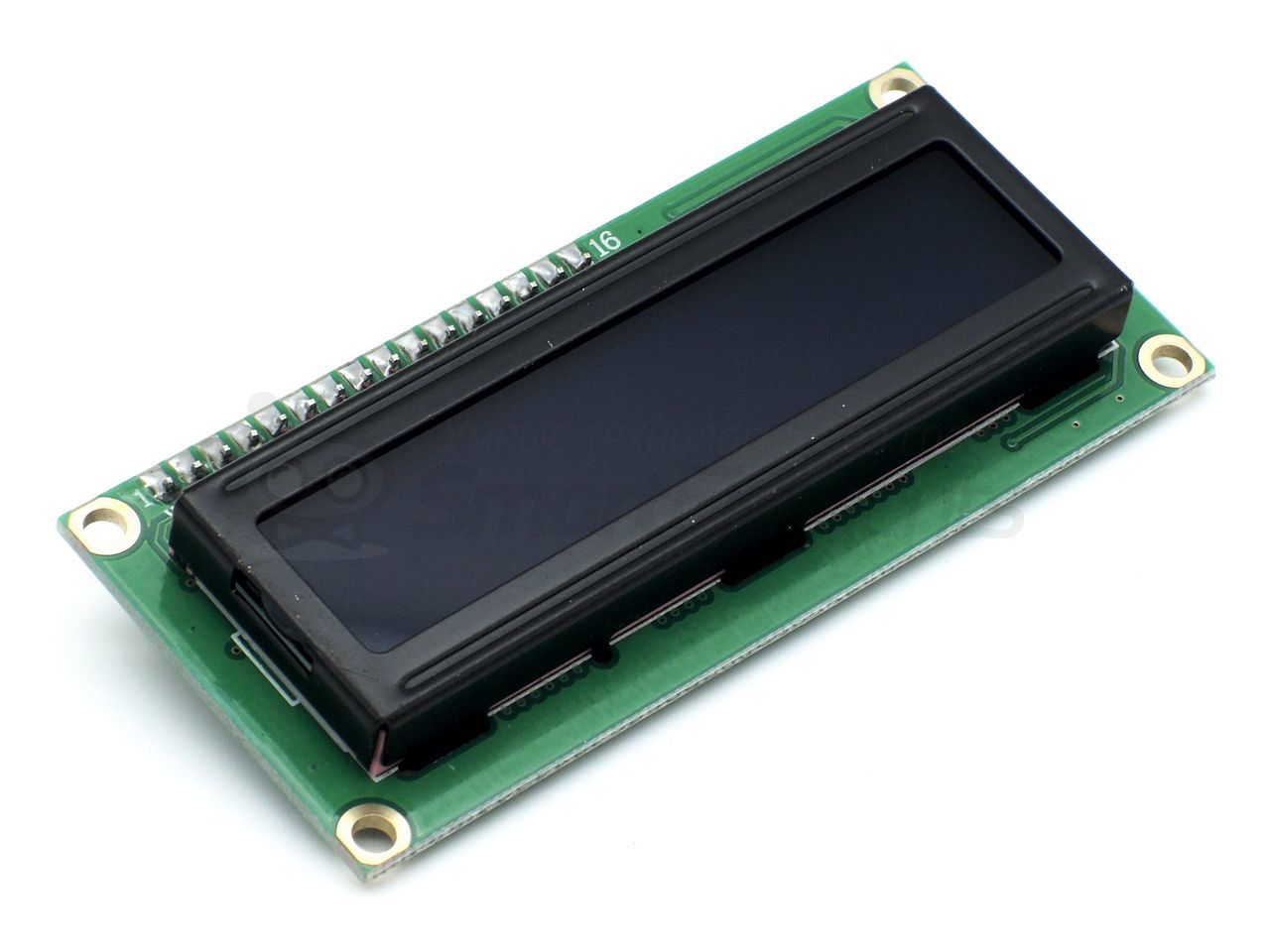

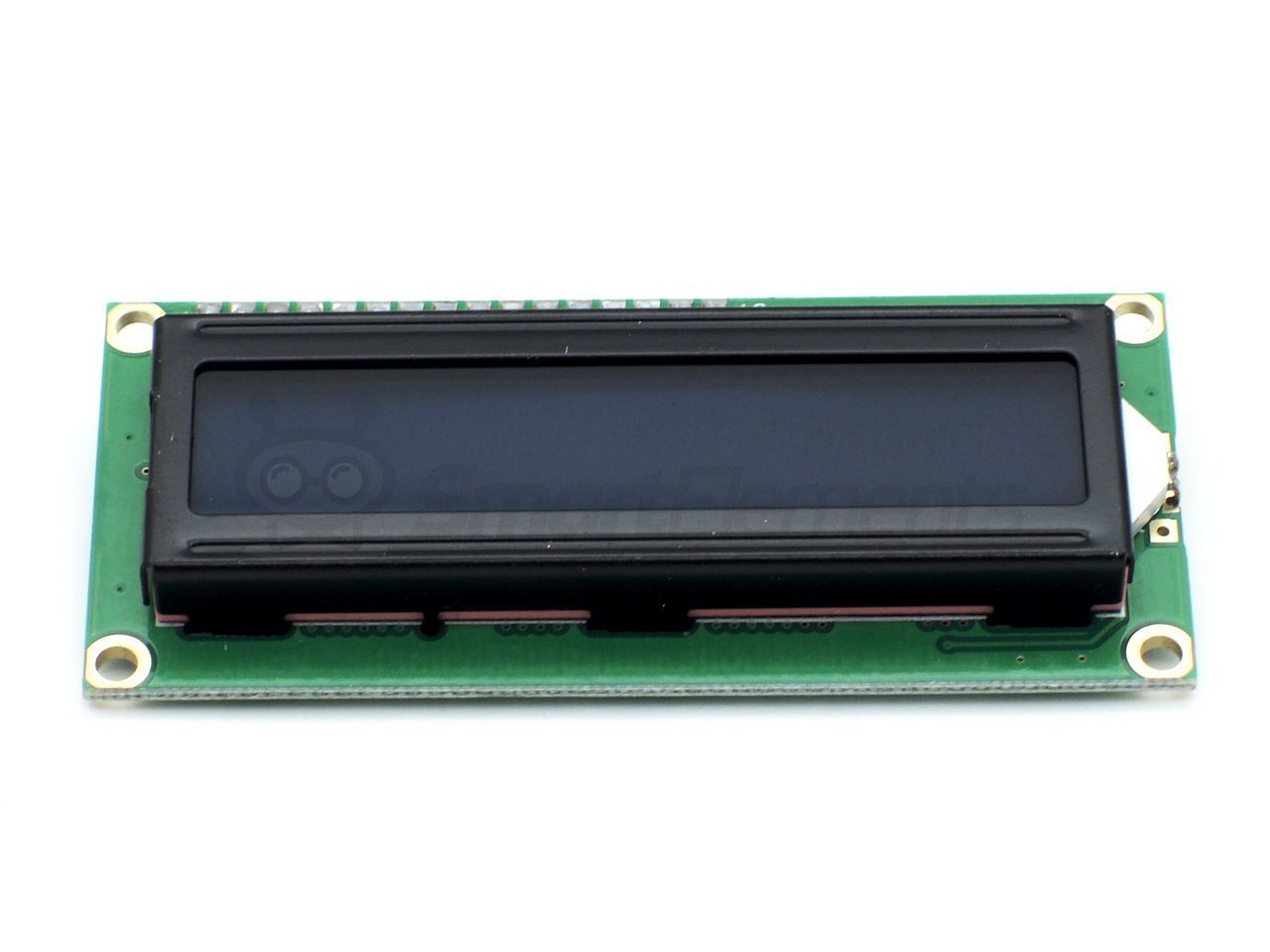

Дисплей LCD1602, 2-строчный, синий

Основные сведения

LCD1602 - жидкокристаллический символьный LCD дисплей. Предназначен для вывода текстовой информации. Дисплей позволяет одновременно отображать до 32 символов (2 строки по 16 символов). Экран снабжен подсветкой синего цвета, яркостью которой можно управлять. Цвет символов - белый. По умолчанию дисплей поддерживает латиницу.

Дисплей выполнен на базе контроллера HD44780. Контроллер имеет собственное ПЗУ, в котором хранятся стандартный набор символов. Набор символов можно расширить, добавив новые, в том числе буквы русского алфавита.

Доступен аналогичный вариант дисплея с желтой подсветкой и черным цветом символов.

Если количество пинов Arduino сильно ограничено - воспользуйтесь дисплеем LCD1602 с I2C модулем.

Технические характеристики

- рабочее напряжение: 5 В

- максимальный потребляемый ток: 150 мА

- цвет подсветки: синий

- цвет символов: белый

- контроллер: HD44780

- количество строк: 2

- количество символов в строке: 16

- габаритные размеры ДхШхВ: 80х36х14 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Дисплей подключается к контроллеру по синхронному 8-битному параллельному интерфейсу.

Для работы дисплея предусмотрена библиотека LiquidCrystal. Она является встроенной в Arduino IDE

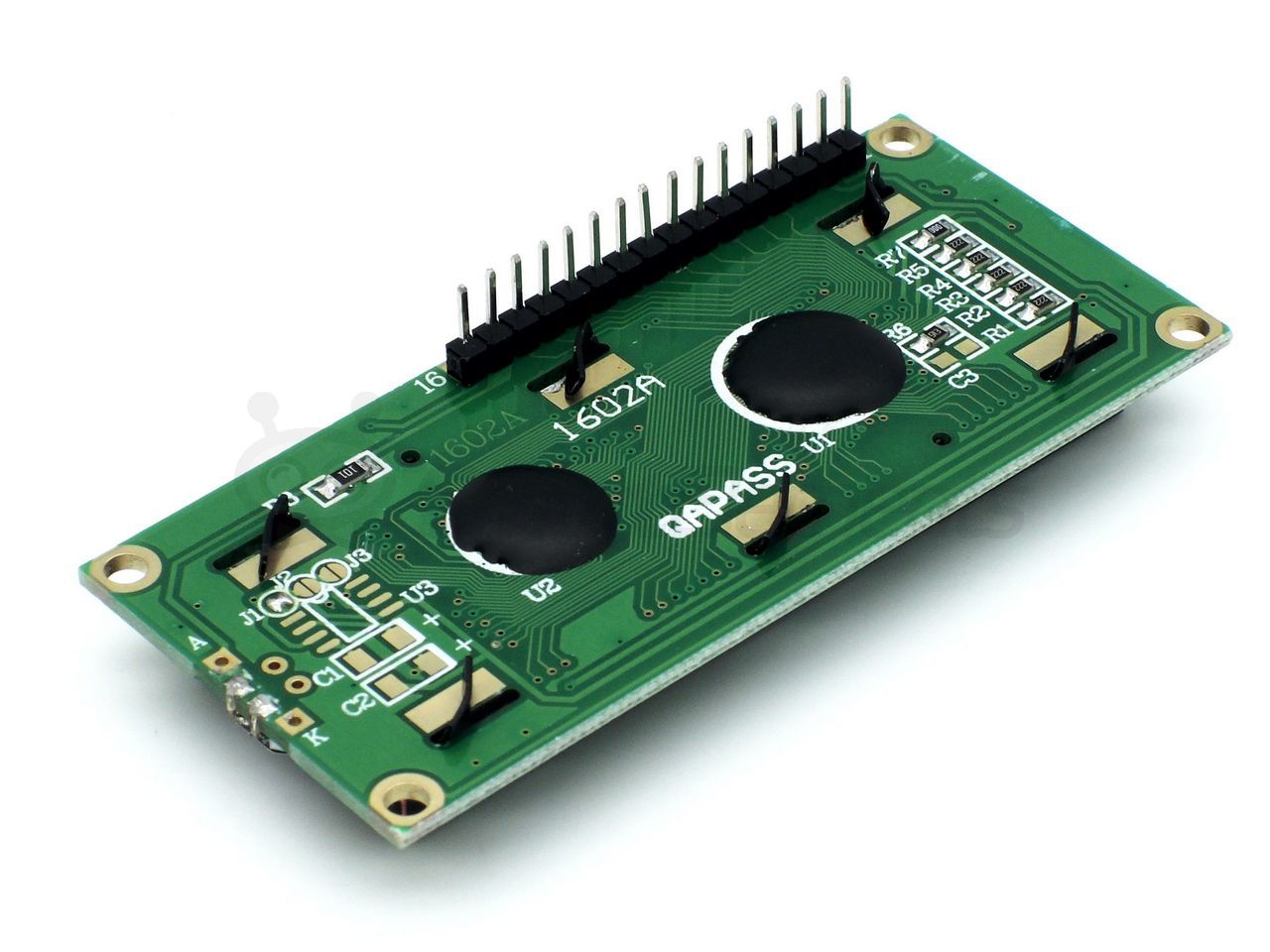

Дисплей продается с уже припаянными штырьковыми разъемами и является полностью готовым к использованию. Для подключения дисплея к контроллеру используйте провода "папа-мама".

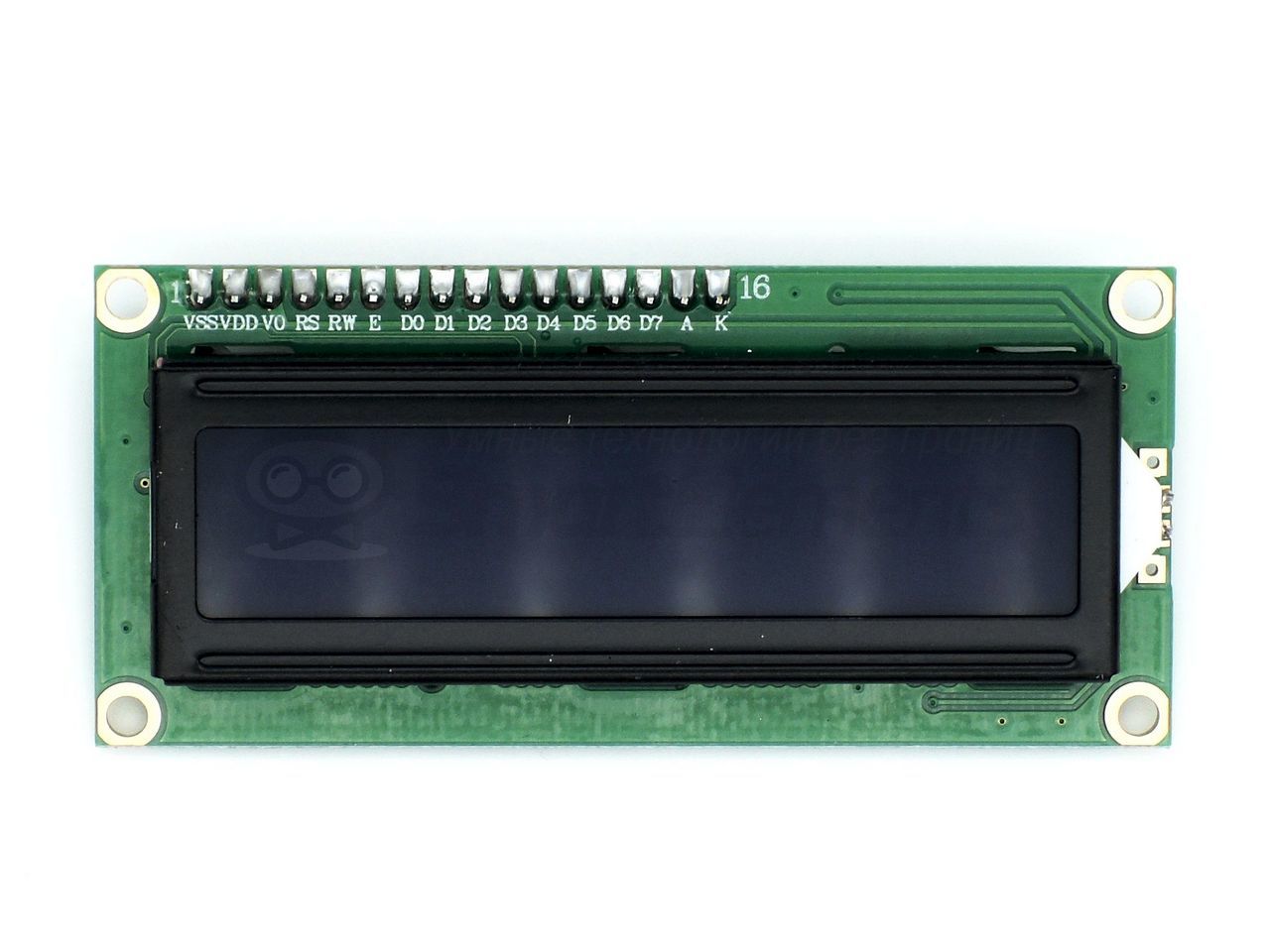

Дисплей подключается к контроллеру с помощью следующих выводов:

VSS подключается к пину GND (земля)

VDD подключается к пину 5V (питание логики дисплея)

V0 - регулировка контрастности дисплея от 0 до 5 В (для регулировки рекомендуется использовать потенциометр 10 кОм)

RS подключается к цифровому пину (выбор регистра получателя информации 0 или 1)

RW подключается к пину GND (выбор направления передачи данных 0 или 1). Подключается к GND, поскольку информация при выводе дисплея может передаваться только в одну сторону - от контроллера к дисплею.

E подключается к цифровому пину (сигнал разрешения 0 или 1)

D0...D7 подключаются к цифровым пинам (8-битная шина данных)

A подключается к пину 5V (питание подсветки дисплея)

K подключается к пину GND (питание подсветки дисплея)

Для передачи информации допускается подключение дисплея по четырем пинам шины данных (D4...D4).

Комплектация

- дисплей х1

- пакет упаковочный х1
