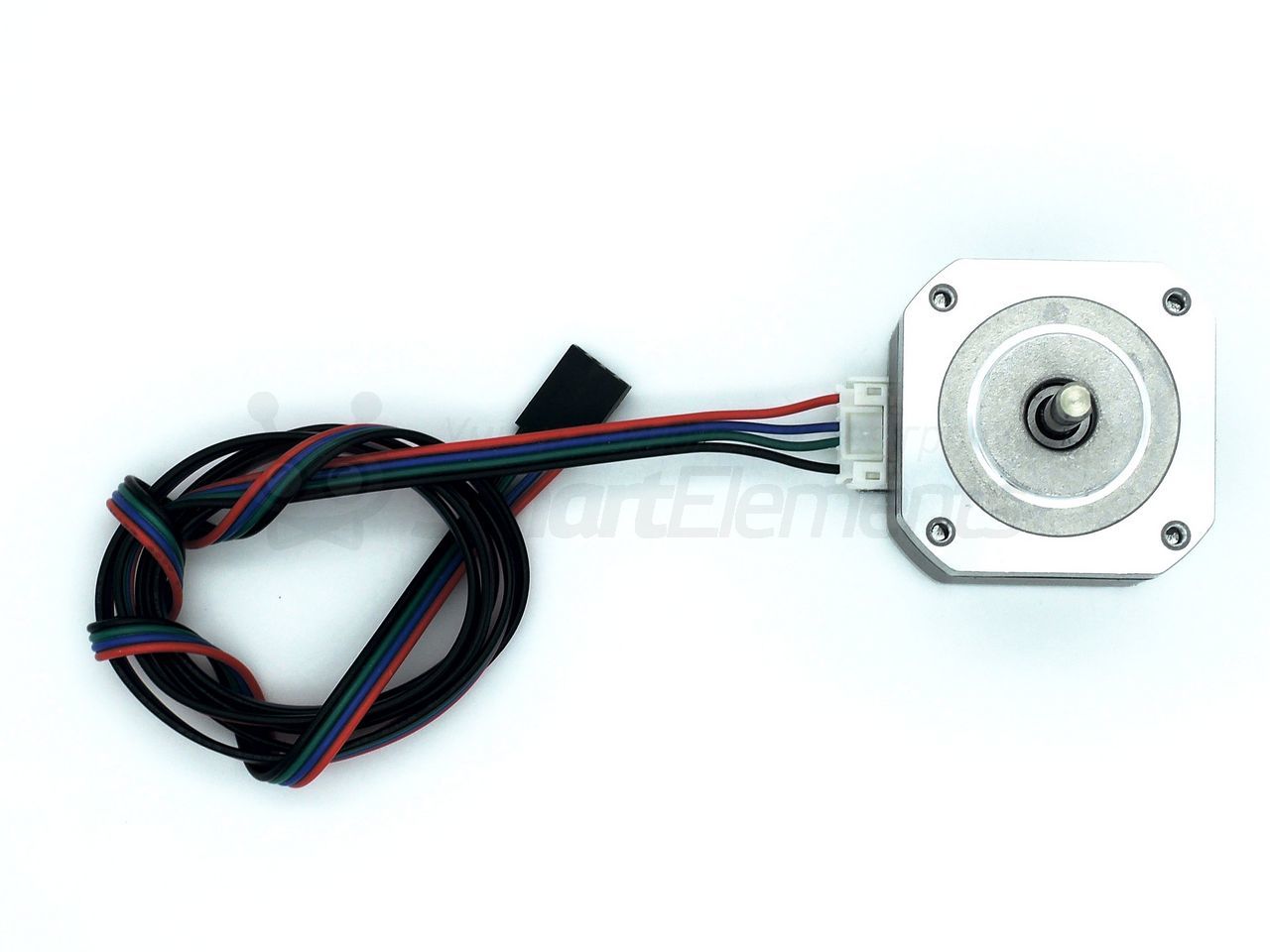

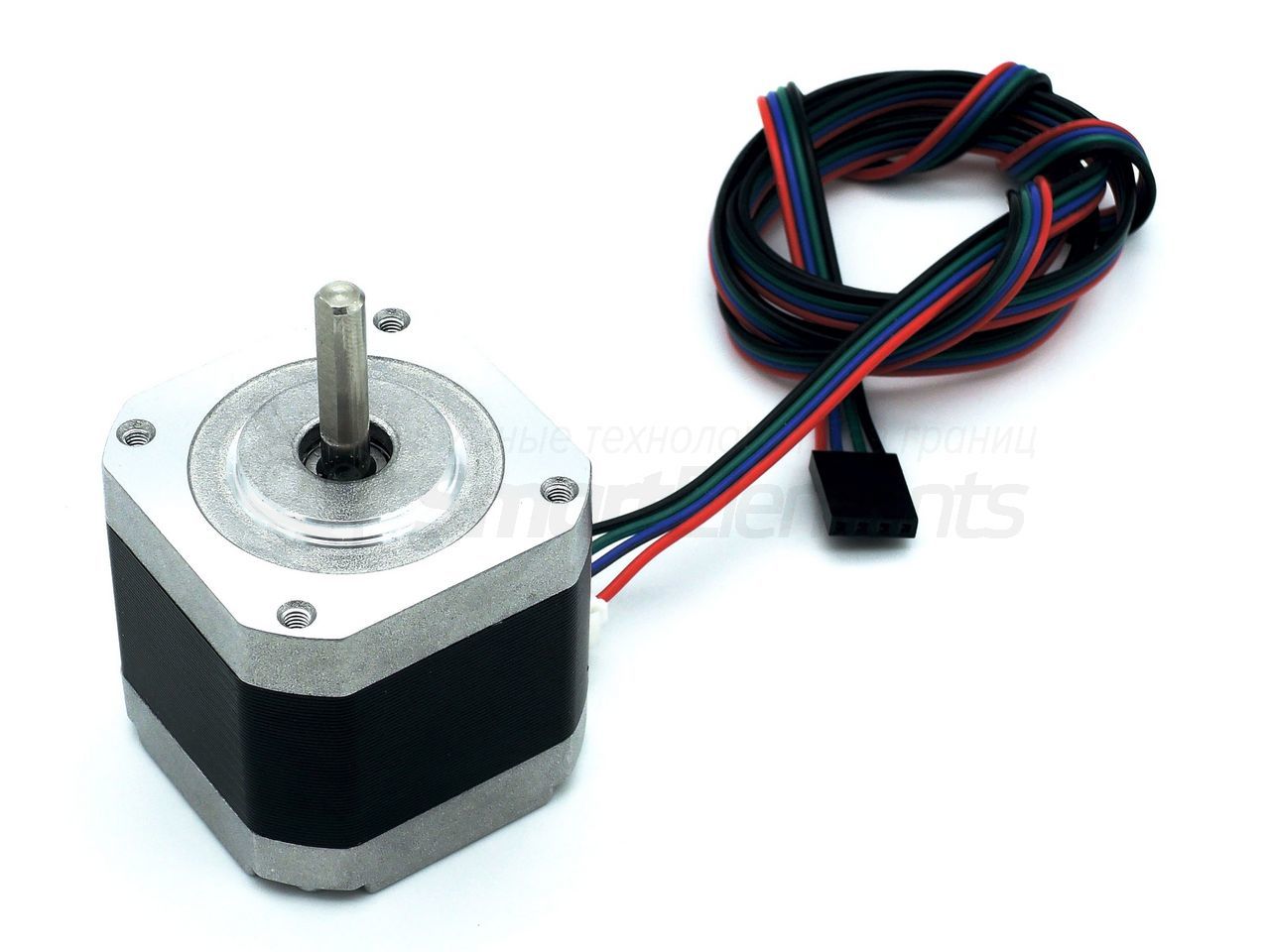

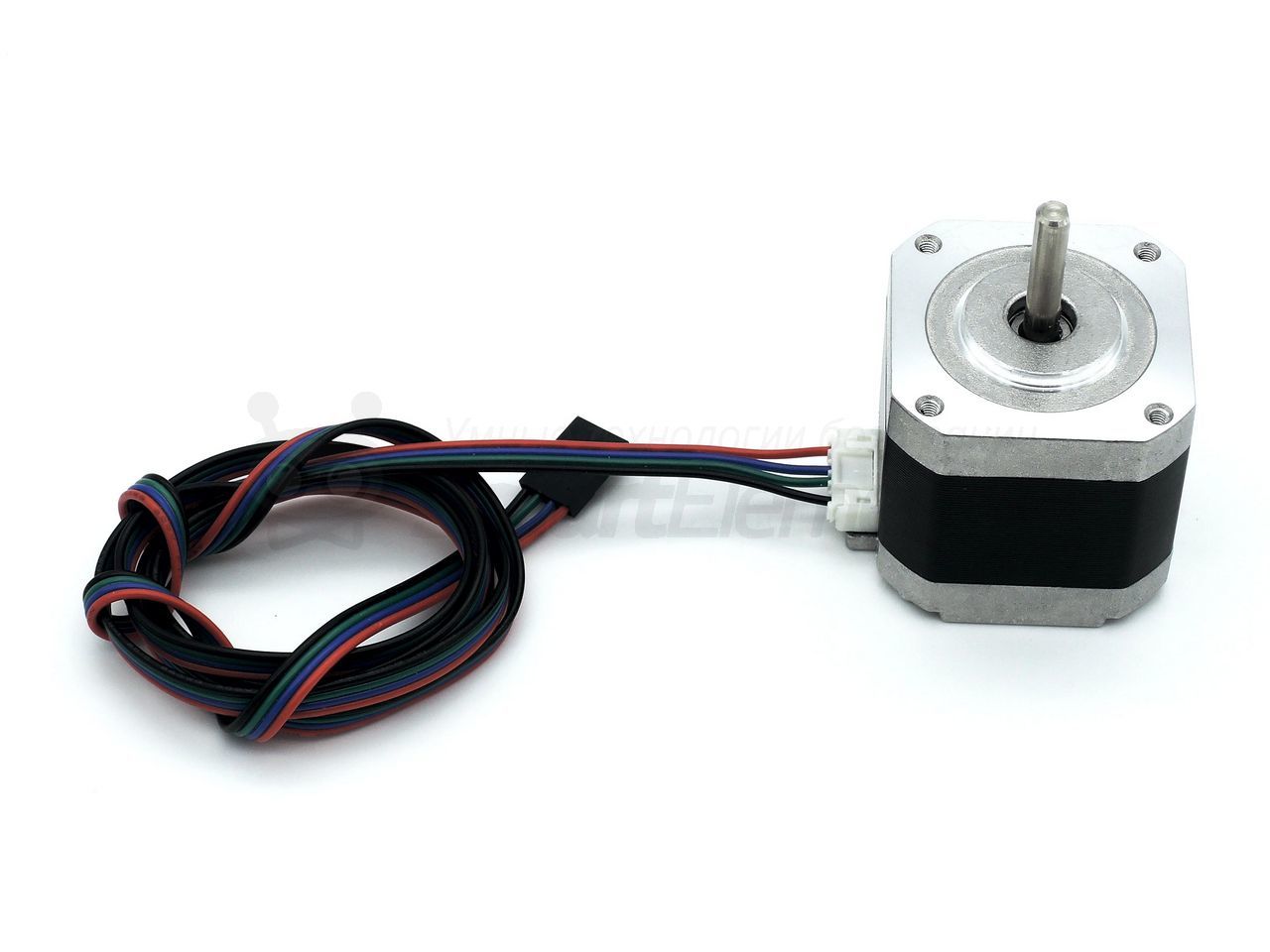

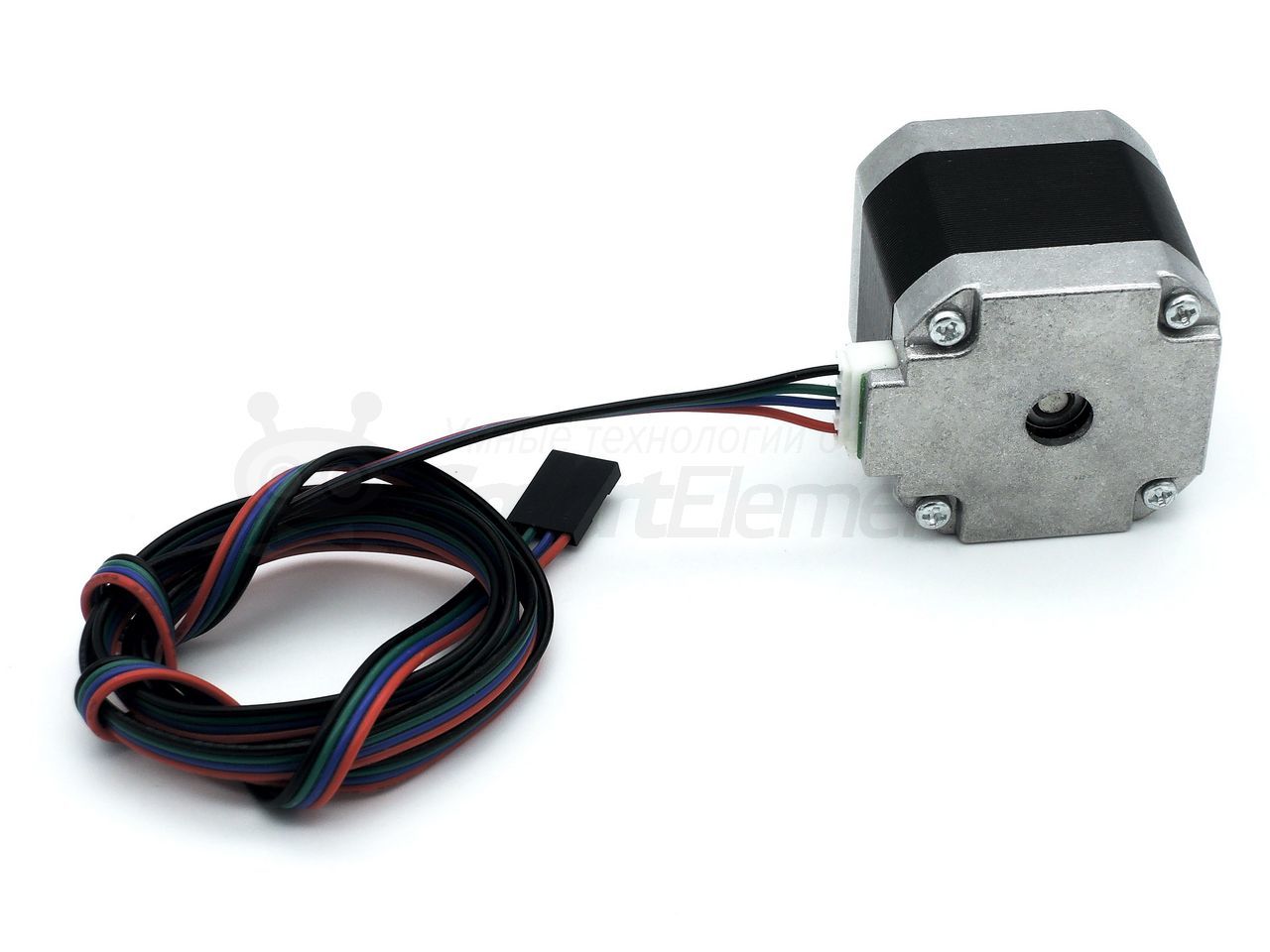

Шаговый мотор 17HS4401

Основные сведения

Мощный шаговый мотор 17HS4401 предназначен для использования в координатных станках с ЧПУ, 3D принтерах, а также в других устройствах, где необходимо точное позиционирование и высокий крутящий момент. С помощью данного мотора можно осуществлять позиционирование с точностью шага 1,8°.

Мотор выполнен в стандартном типоразмере Nema 17 с размером 42 мм, что является наиболее популярным типоразмером в промышленных и любительских устройствах. Для установки и крепления мотора к поверхности используйте специально предназначенное для этих целей крепление.

Мотор относится к типу биполярных и имеет 4 провода для подключения. Каждая пара проводов подключена к краям своей обмотки ротора. Последовательная активация обмоток с помощью тока приводит дискретным угловым перемещениям (шагам) ротора.

Технические характеристики

- номинальное напряжение (постоянный ток): 3,6 В

- максимальный потребляемый ток: 1,7 А

- тип: биполярный

- количество фаз: 2

- угловой шаг: 1,8°

- точность шага: 0,09°

- количество шагов на полный оборот: 200

- крутящий момент: 5,5 кг·см

- момент удержания: 2,8 кг·см

- максимальная скорость вращения: 1900 шагов в секунду

- сопротивление фазы: 1,5 Ом

- индуктивность фазы: 2,8 мГн

- диаметр вала: 4 мм

- длина вала: 21 мм

- габаритные размеры ДхШхВ: 42х42х40 мм

- вес: 280 г

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Для управления шаговым мотором с помощью контроллера потребуется специальный драйвер. В качестве драйвера можно использовать драйвер TB6612 или Motor Shield. Также для работы мотора потребуется внешнее питание.

Шаговый мотор имеет 17HS4401 4 вывода по два на каждую обмотку: черный и зеленый / синий и красный.

Комплектация

- шаговый мотор х1

- кабель с разъемами 100 см х1

- пакет упаковочный х1
