Силовой ключ

Силовой ключ для управления постоянным током большой величины

Артикул: 06004
+-

Цена: 220 руб

Добавить в корзину
В наличии 8 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения

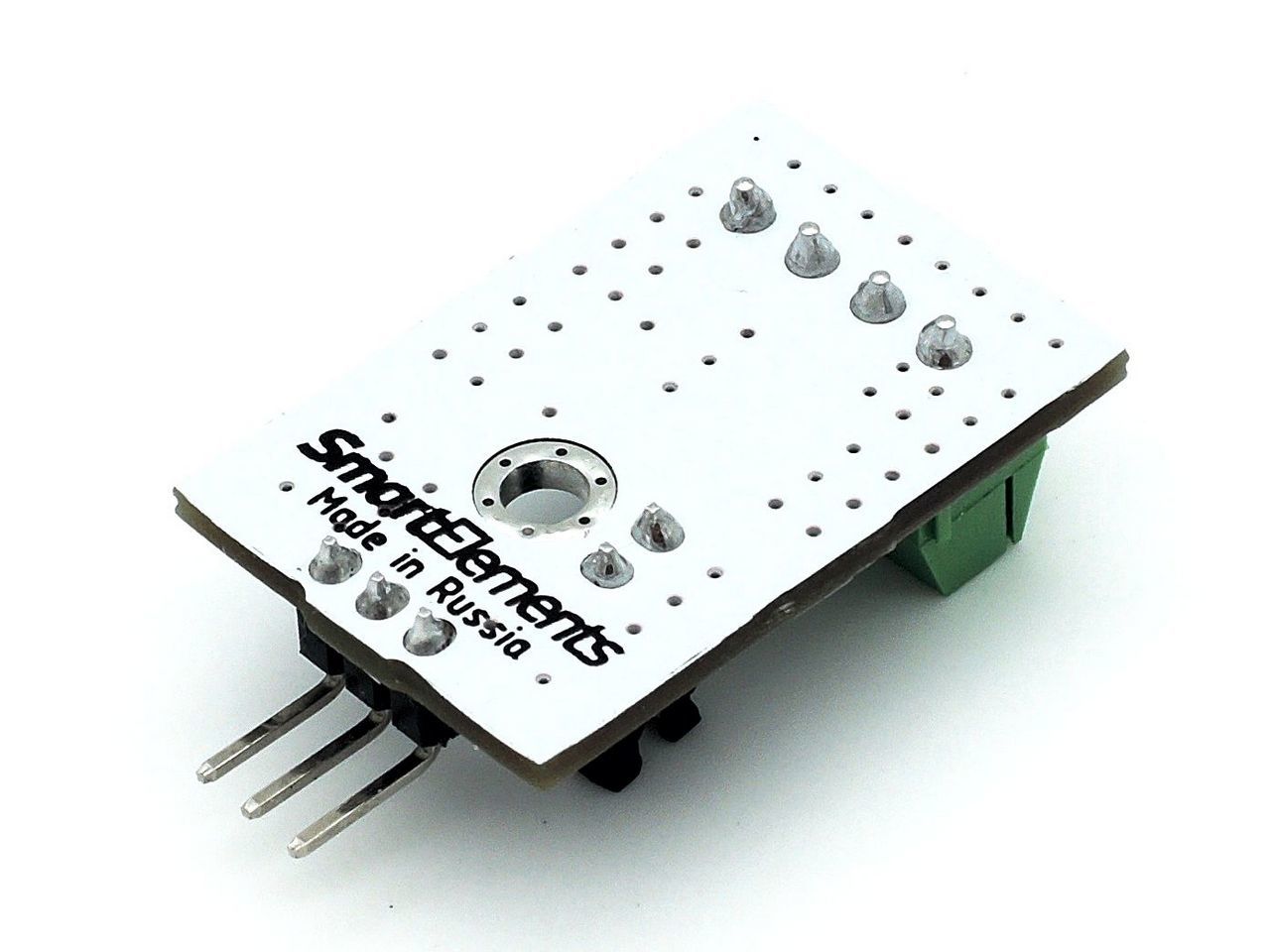

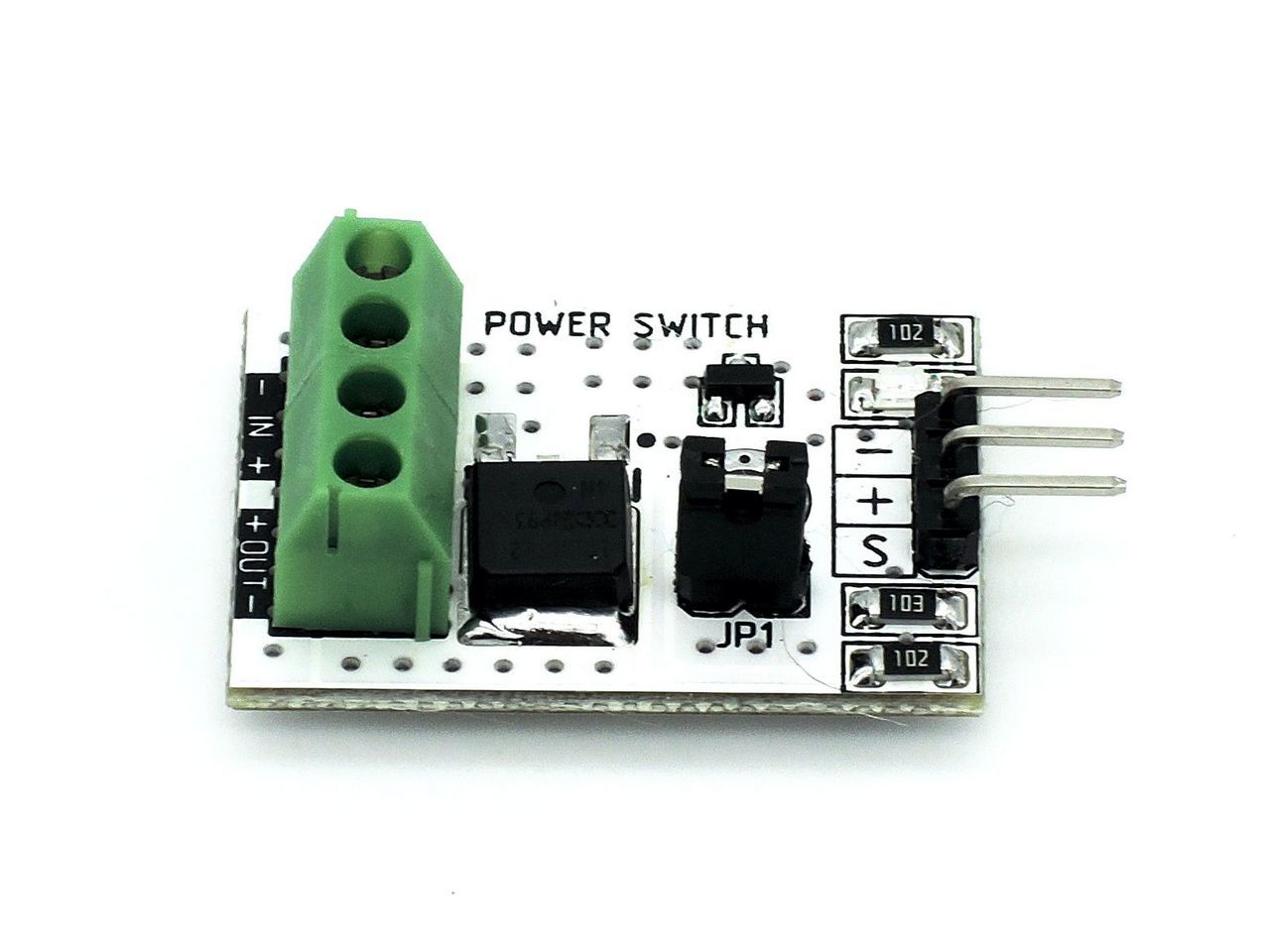

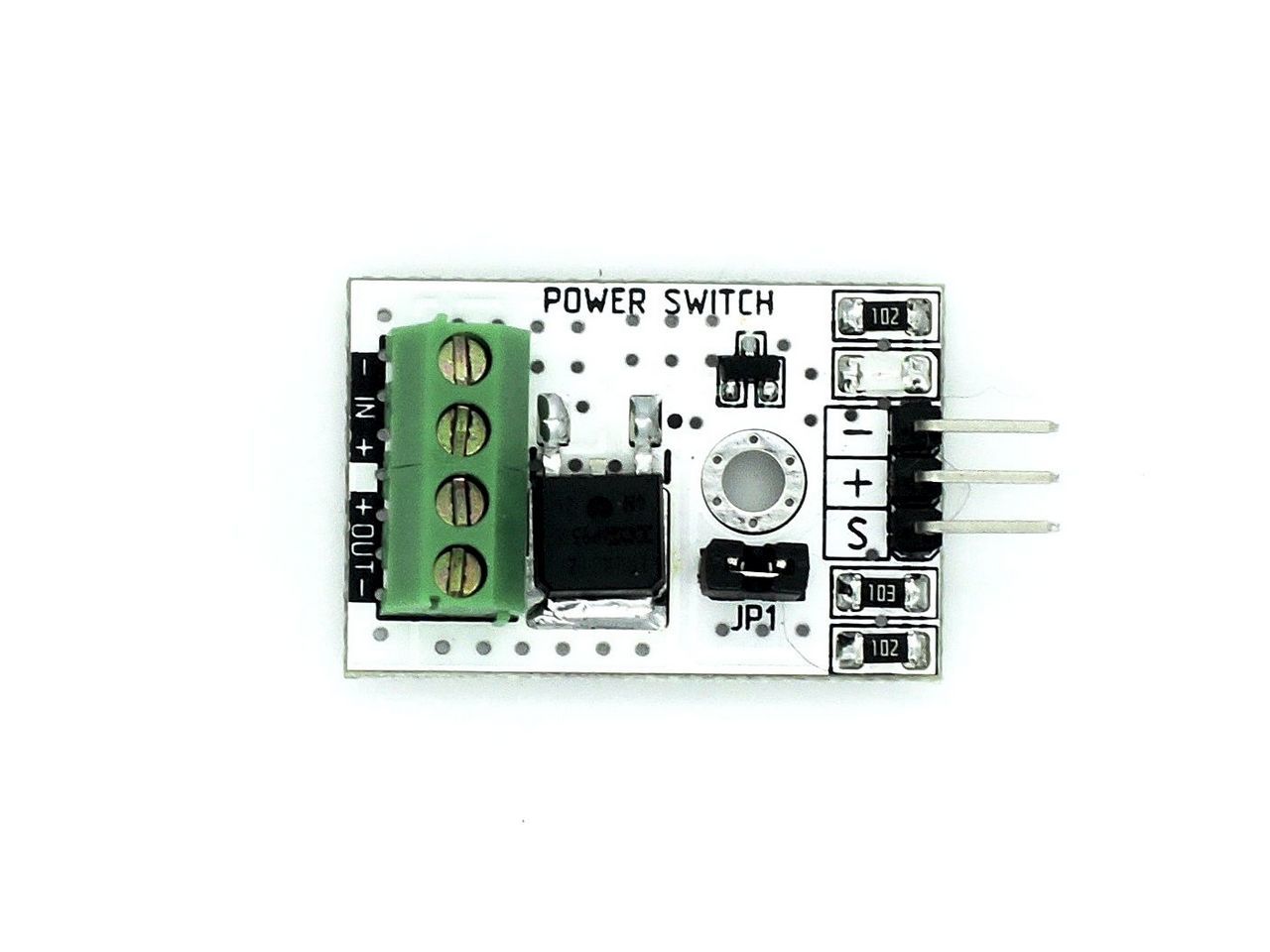

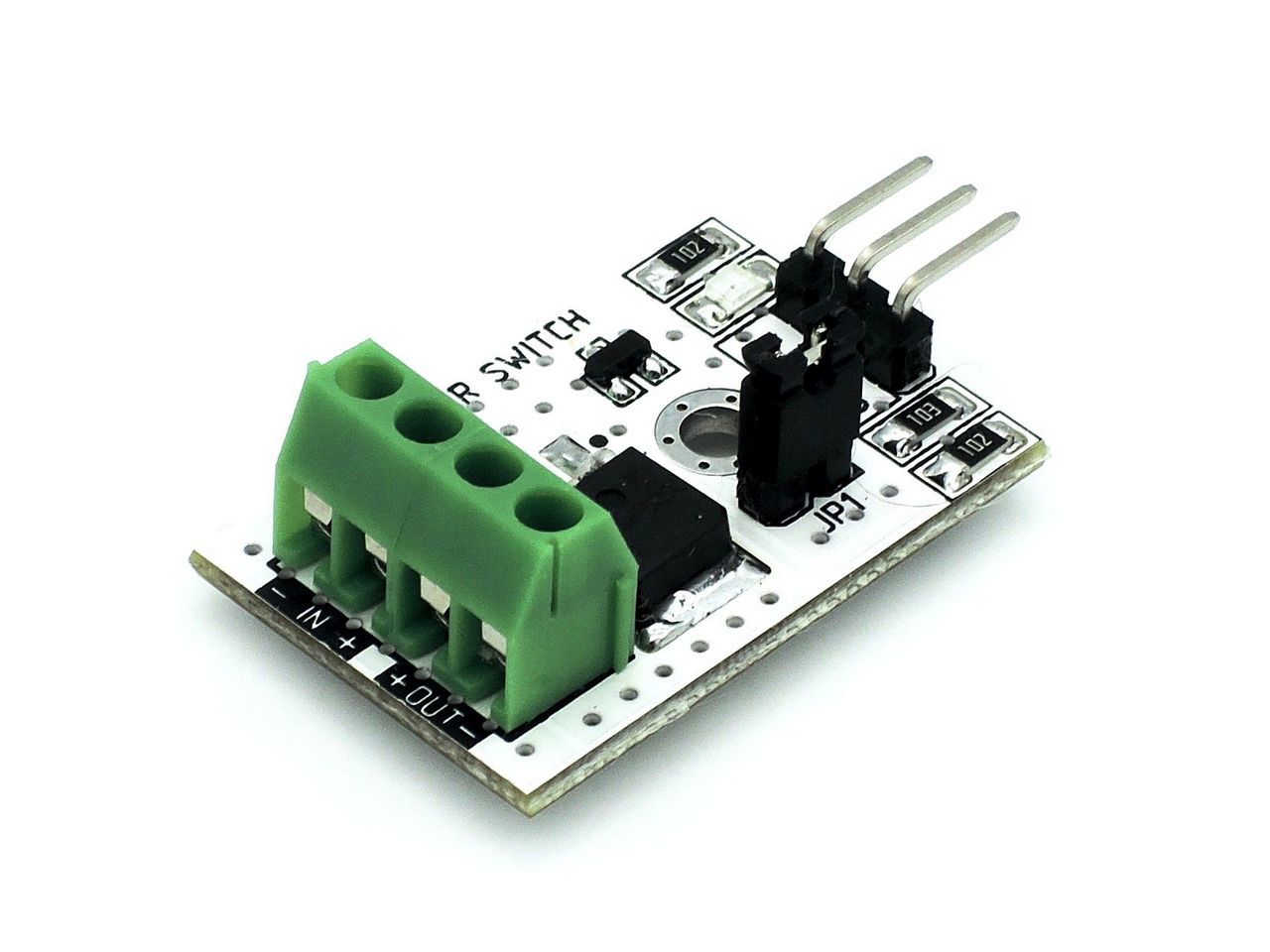

Силовой ключ на базе полевого транзитора IRLR8726 позволит с помощью небольшого тока микроконтроллера управлять большой нагрузкой. Данный модуль - есть ни что иное как электронная кнопка, управляет которой контроллер. В отличие от реле, модуль поддерживает управление с помощью ШИМ, а это значит, что его можно использовать в проектах, где необходимы регулировка света, управление скоростью вращения мотора, изменение производительности помпы и т.п.



Ключ замыкается при подаче на его сигнальный пин логической единицы. Благодаря тому, что управляющий сигнал проходит через встроенный транзистор, модулем можно управлять как от 5 В, так и от 3,3 В. Замыкание ключа сопровождается загоранием светодиода на плате - это позволит визуально контролировать режим работы модуля.



С помощью перемычки устанавливается режим общего или раздельного питания для модуля. При установленной перемычке внешнее питание через колодки IN подключать не нужно (питание нагрузки осуществляется от контроллера). При использовании внешнего питания (при задействовании колодки IN) перемычку необходимо снять. Обратите внимание! При неснятой перемычке и подаче высокого напряжения на колодки IN большое входное напряжение может привести к сгоранию контроллера. Всегда снимайте перемычку при использовании внешнего питнаия (клеммы IN).



Несмотря на то, что сам танзистор способен коммутировать ток до 12 А, не рекомендуется подключать к нему нагрузку свыше 10 А, т.к. клеммные колодки для подключения нагрузки рассчитан именно на ток не более 10 А. При управлении током более 8 А, во избежании перегрева транзистора и длительной его работы, рекомендуется использование радиатора охлаждения.



Технические характеристики



- рабочее напряжение: 3-5 В

- потреблянмый ток: 2 мА

- максимальное коммутируемое напряжение: 25 В

- максимальный коммутируемый ток: 10 А

- габаритные размеры ДхШхВ: 30х21х12 мм



Страна производства: Россия

Гарантия: 12 месяцев



Подключение



Для подключения управляемой нагрузки к модулю используйте винтовые клеммные колодки. Силовой ключ устанавливается в разрыв управляемой цепи. К колодке IN подключается вход нагрузки, к колодке OUT подключается выход нагрузки (перемычка при этом обязательно должна быть снята).



Модуль подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с цифровым выводом контроллера с поддержкой ШИМ



Для удобства подключения рекомендуем использовать Sensor Shield

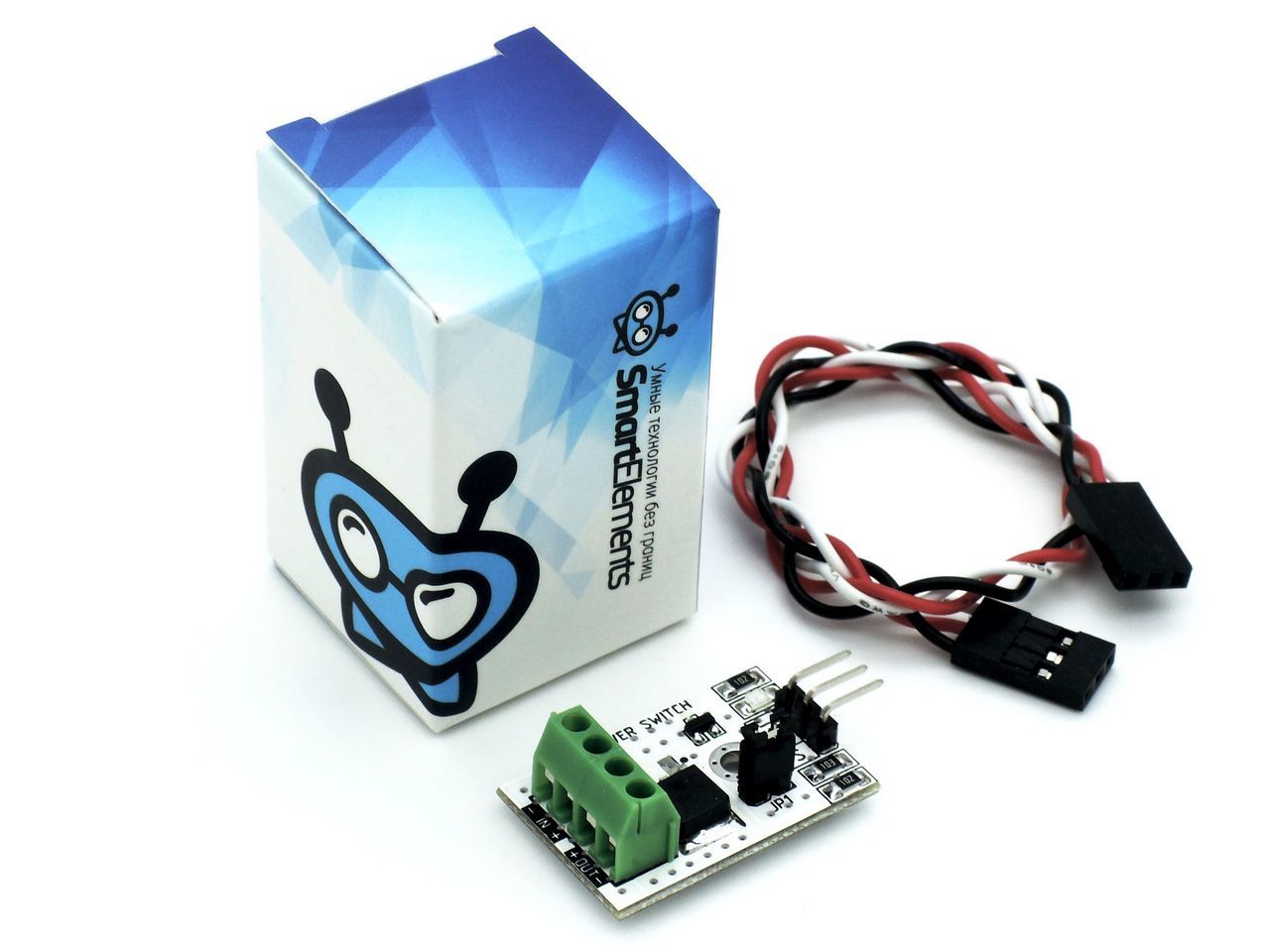

Комплектация



- силовой ключ х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1



Ссылки



"База знаний" - Силовой ключ
