Преобразователь напряжения 3,3 В

Основные сведения

Понижающий преобразователь с фиксированным напряжением на выходе 3,3 В позволит создавать проекты, в которых требуется несколько разных видов напряжения, а также в проектах, где использование нескольких источников питания нецелесообразно. Модуль отличается очень компактными размерами и простотой использования - достаточно просто добавить преобразователь в цепь питания. Модуль выполнен на базе линейного регулятора напряжения AMS1117.

На вход преобразователя можно подавать различное напряжение в диапазоне от 3,5 до 12 В, при этом на выходе всегда будут фиксированные 3,3 В. Модуль позволяет подключить нагрузку с максимальным током 800 мА. Обратите внимание, максимальная нагрузка зависит от разницы между входным и выходным напряжением - чем больше эта разница, тем меньший ток сможет выдать модуль без перегрева и выхода из строя. Так, например, при входном напряжении 5 В ток нагрузки будет ~800 мА, а при входном напряжении 12 В ~100 мА. При необходимости использования более мощной нагрузки - используйте регулятор напряжения на базе микросхемы LM2596.

Также доступен преобразователь с фиксированным напряжением на выходе 5 В.

Технические характеристики

- входное напряжение рекомендуемое: 3,5-12 В

- входное напряжение максимальное: 15 В

- выходное напряжение: 3,3 В

- максимальный выходной ток: 0,8 А

- шаг регулировки: 0,1 В

- габаритные размеры ДхШхВ: 28х12х8 мм

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

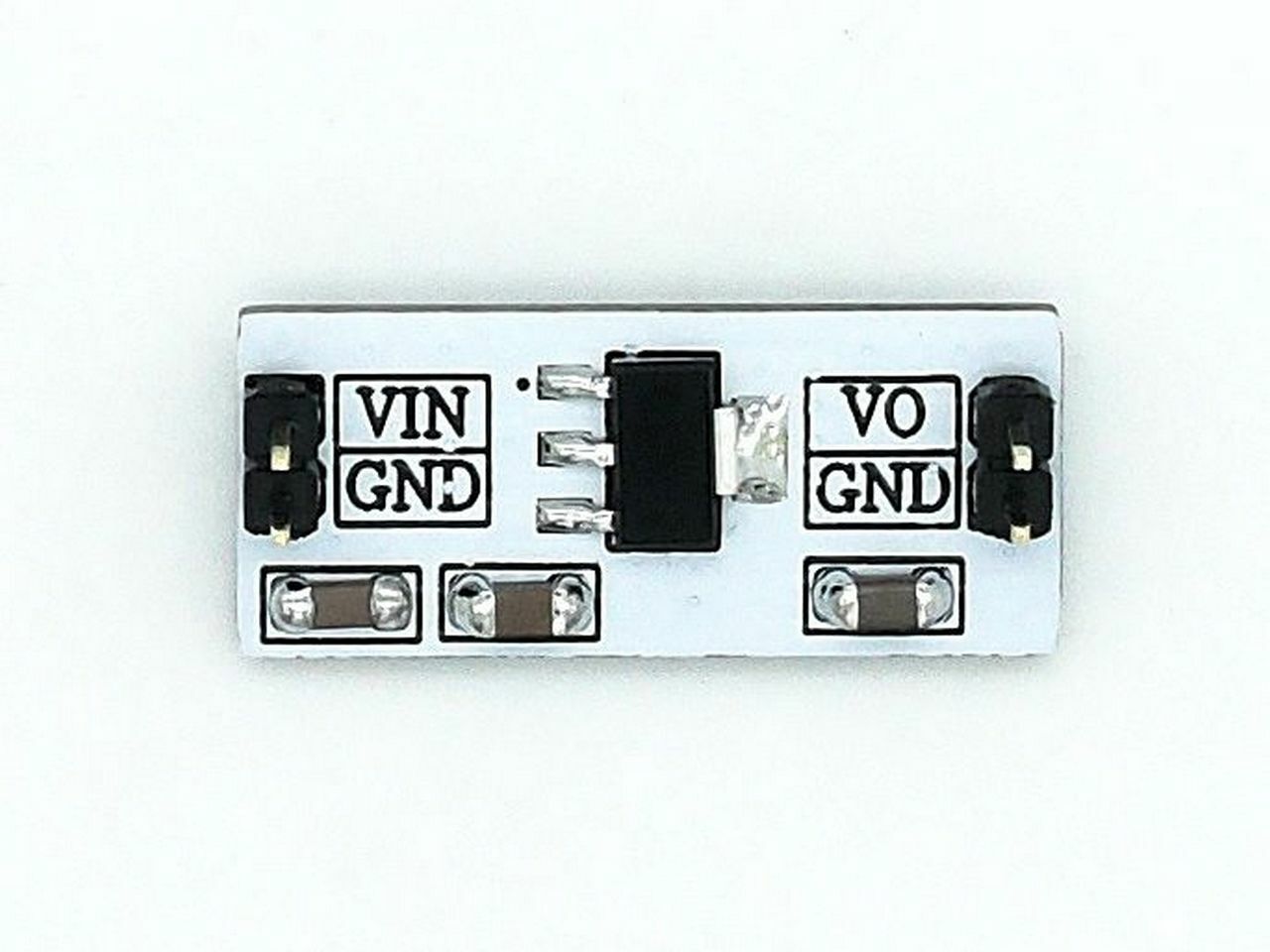

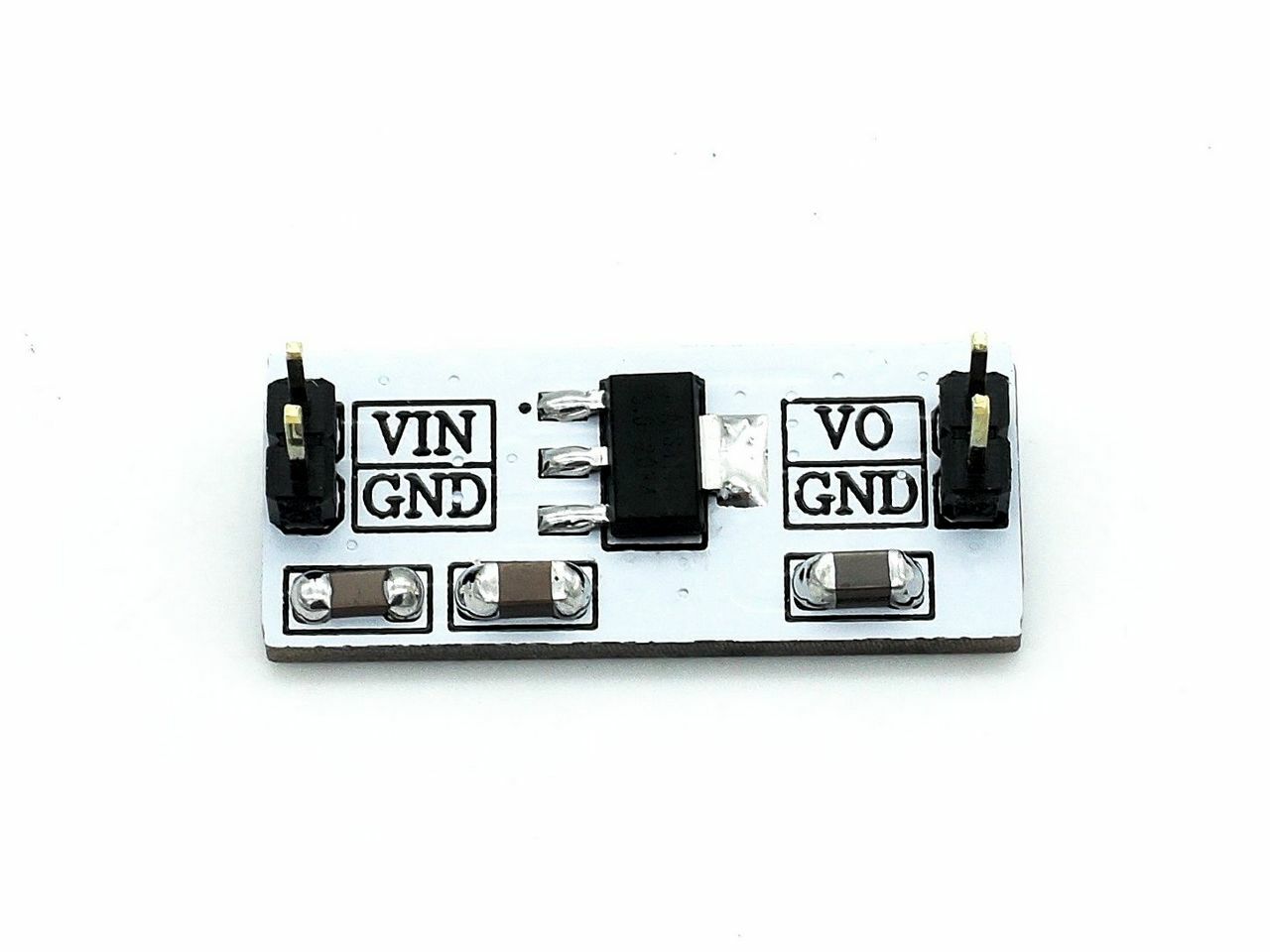

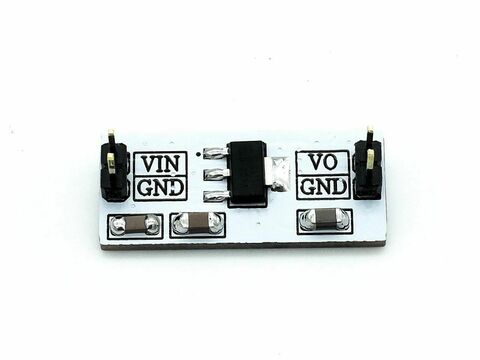

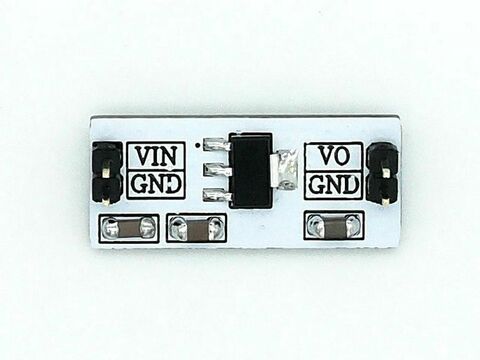

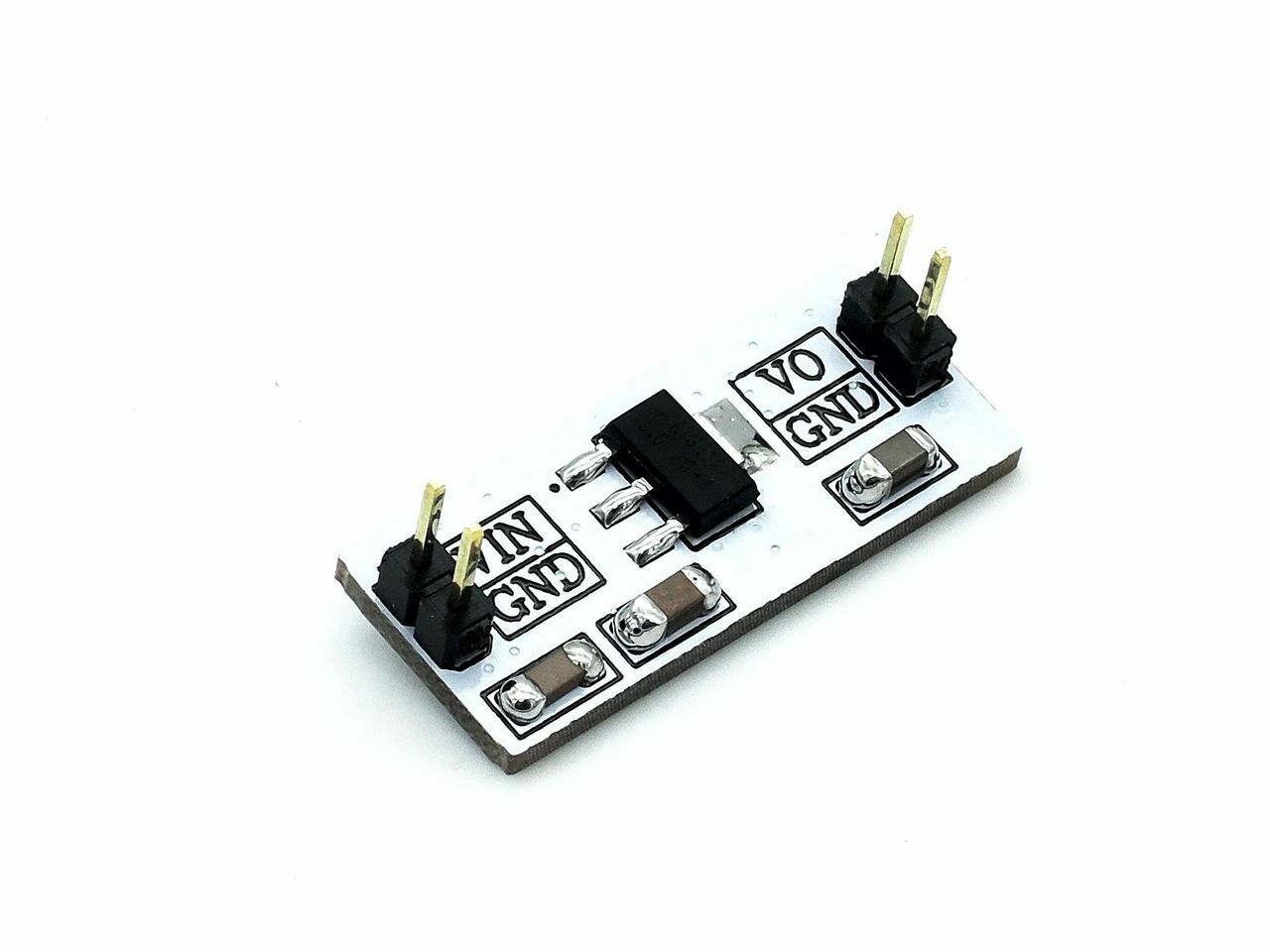

Для подключения входного питания на плате предусмотрены выводы VIN и GND. Выходное питание подключается к выводам VO и GND. Обязательно соблюдайте полярность при подключении.

Подключение модуля удобно осуществлять с помощью стандартных проводов "мама-мама" или "мама-папа", а также шлейфами "мама".

Комплектация

- преобразователь напряжения х1

- пакет упаковочный х1
