Регулятор напряжения LM2577

Основные сведения

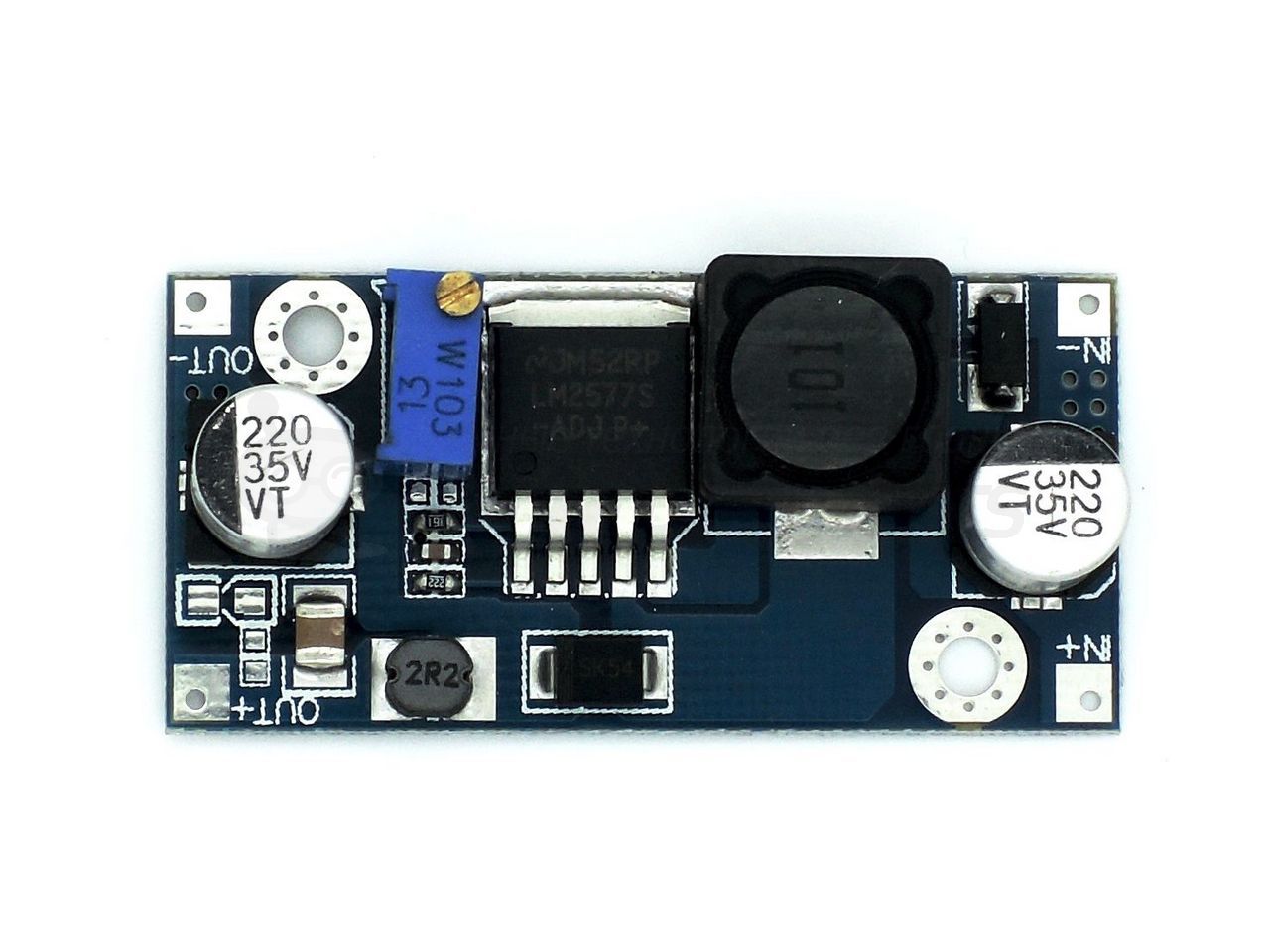

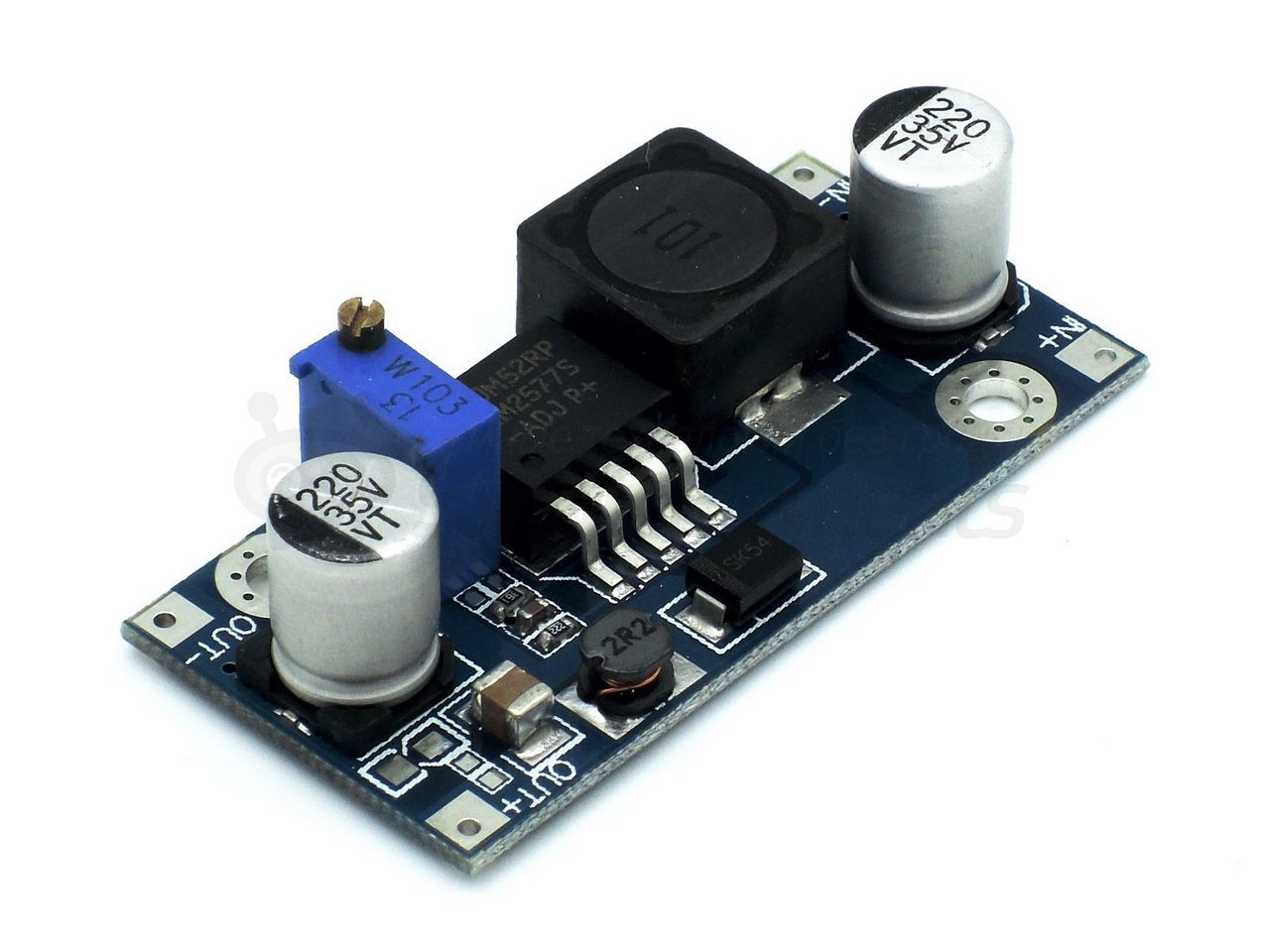

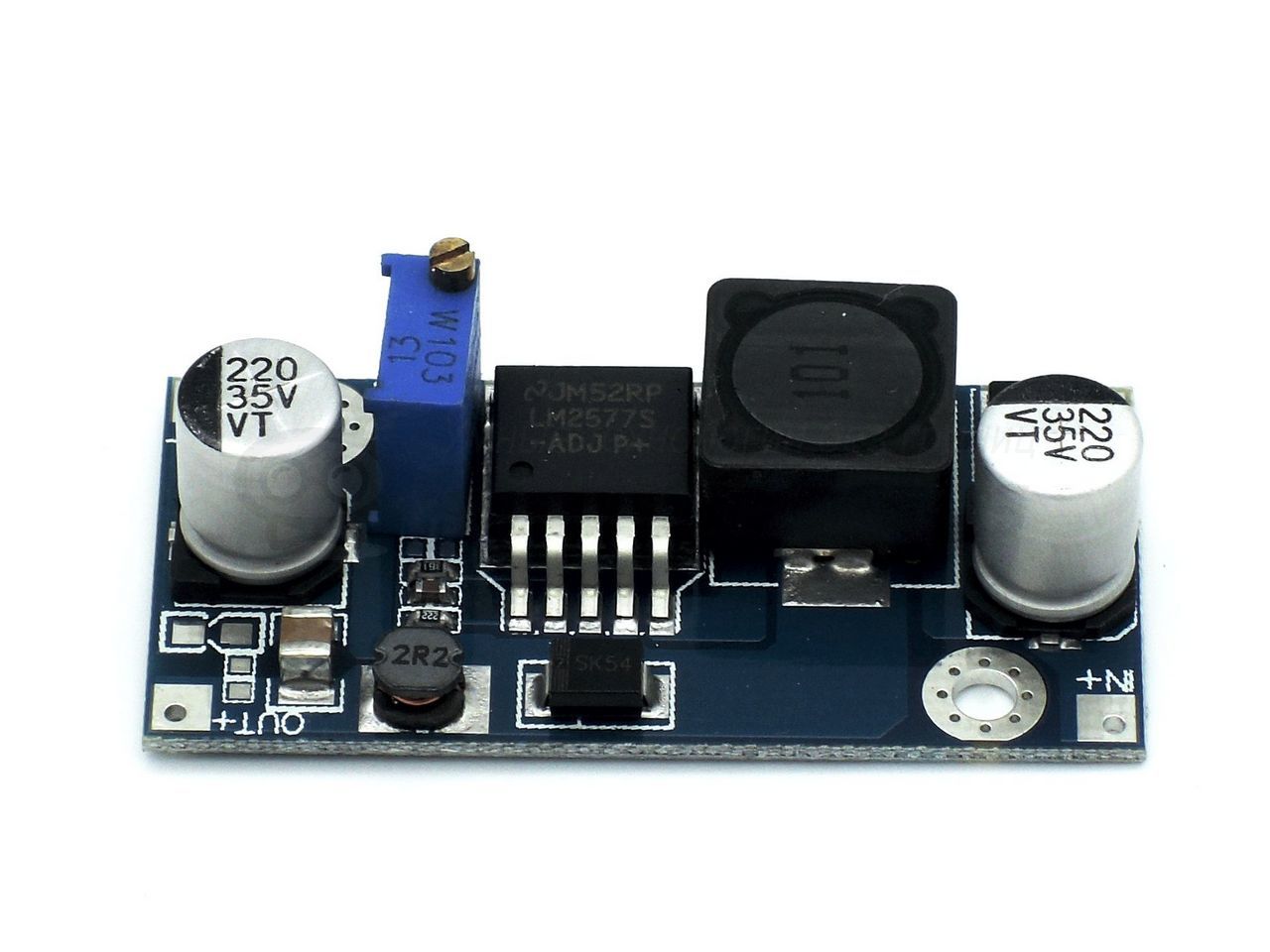

Повышающий регулятор напряжения позволит получить необходимое напряжение при отсутствии подходящего блока питания. Модуль выполнен на базе микросхемы LM2577. На вход модуля можно подать любое напряжение в диапазоне от 3 до 30 В и увеличить его при этом до диапазона 4-35 В.

Регулировка выходного напряжения осуществляется с помощью потенциометра, расположенного на плате. Для определения полученного напряжения на выходе используйте мультиметр.

Технические характеристики

- входное напряжение: 3-30 В

- выходное напряжение: 4-35 В

- максимальный выходной ток: 3 А

- шаг регулировки: 0,1 В

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Для подключения входного питания на плате предусмотрены выводы IN+ и IN-. Выходное питание подулючается к выводам OUT+ и OUT-. Подключение осуществляется с помощью пайки.

При токах свыше 2 А требуется установка дополнительного радиоатора для избежания перегрева микросхемы.

Комплектация

- регулятор напряжения х1

- пакет упаковочный х1
