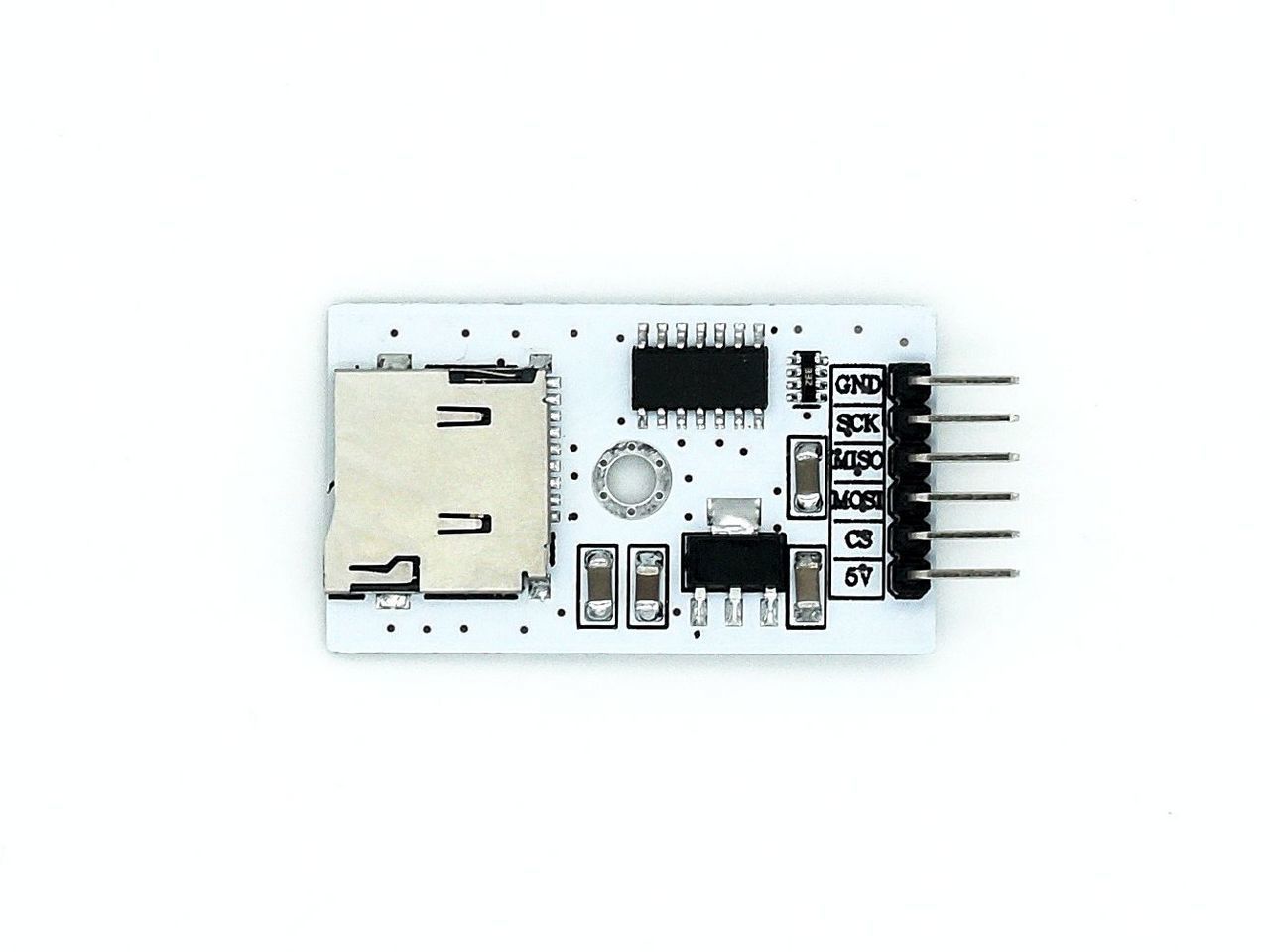

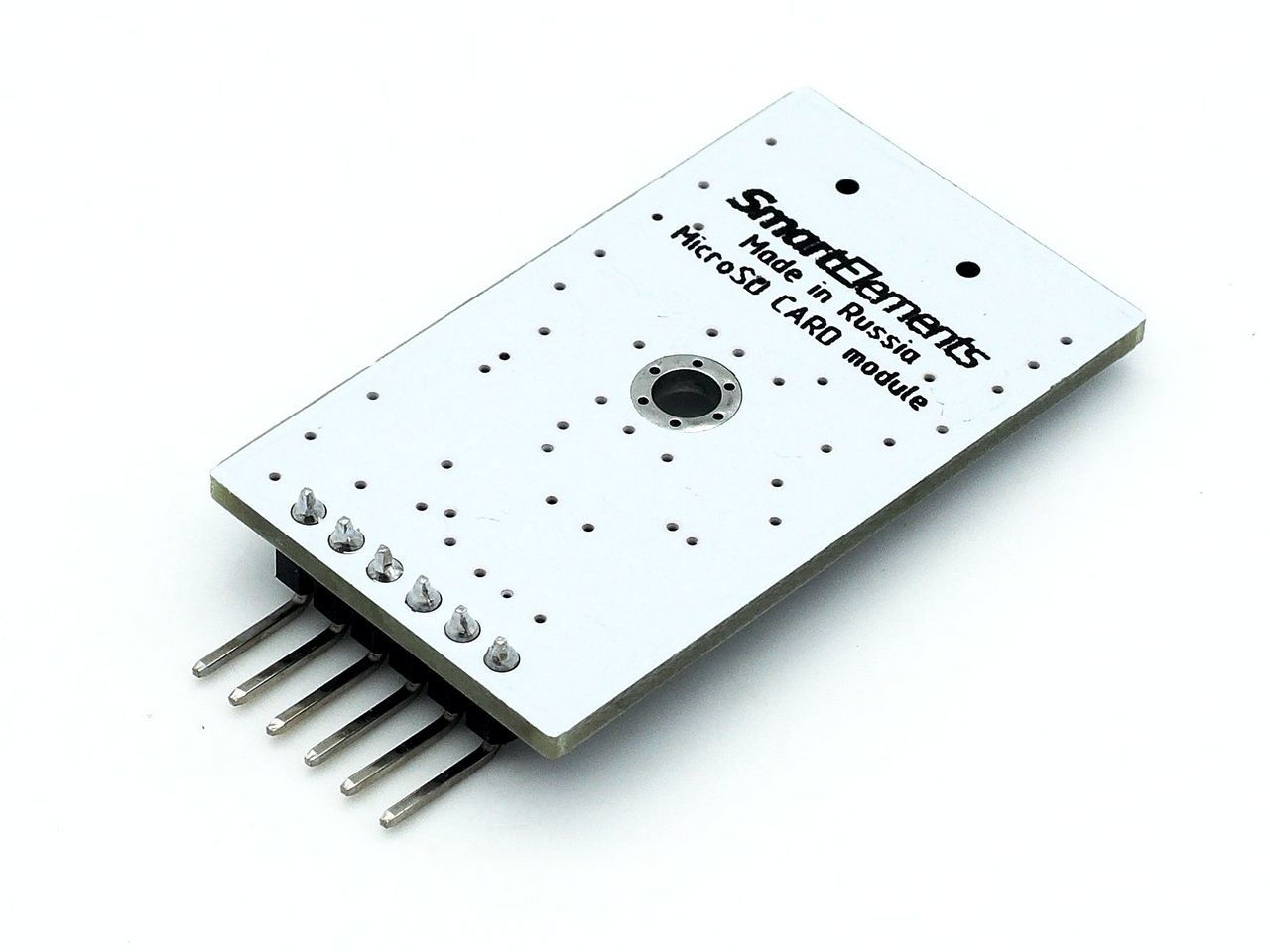

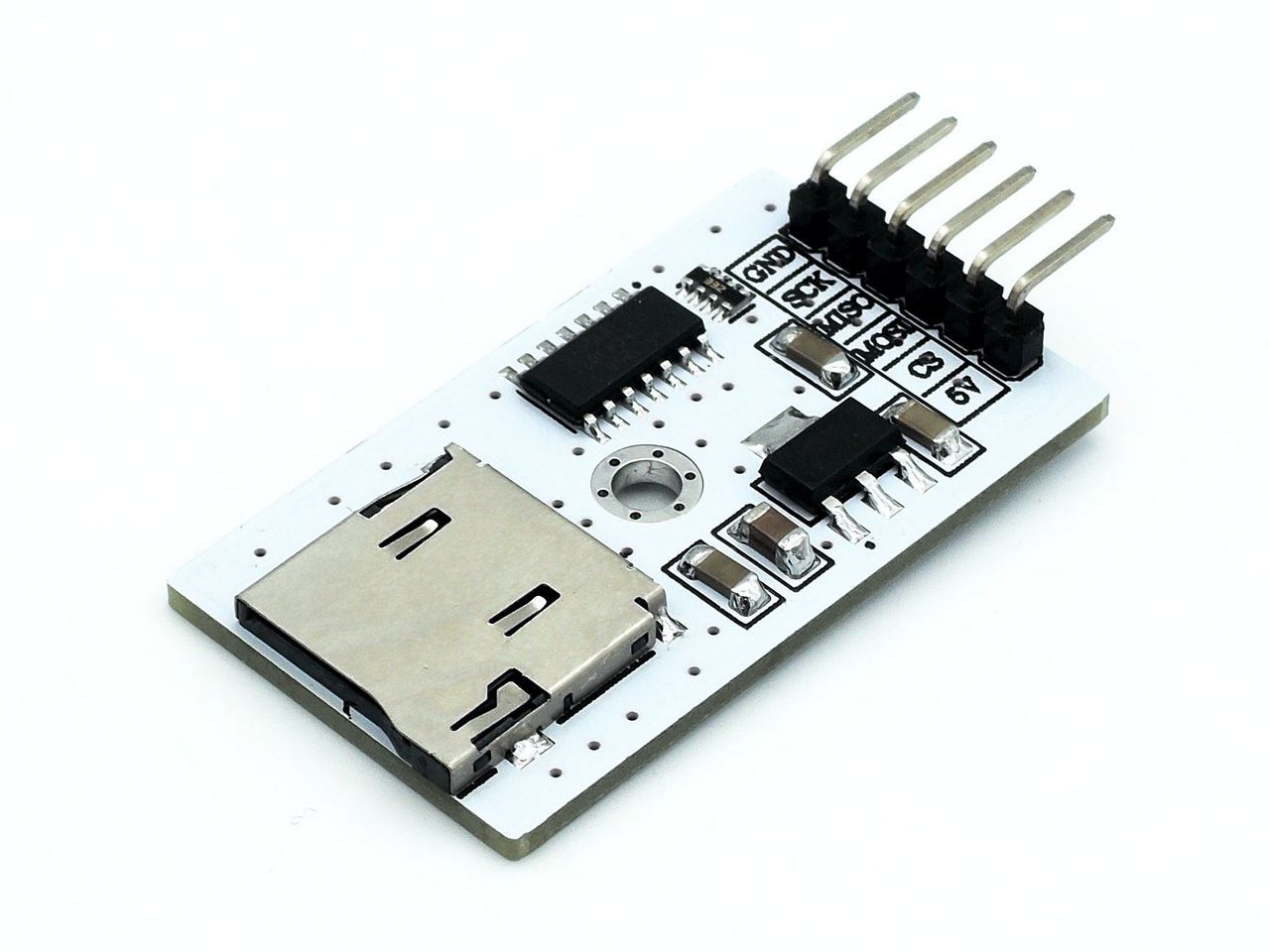

Модуль карты памяти

Основные сведения

Модуль карты памяти предназначен для использования в проектах, где необходима дополнительная память для хранения текстовой и графической информации. С помощью данного модуля можно подключить карты памяти MicroSD (до 2 Гб) и Micro SDHC (до 32 Гб).

Технические характеристики

- рабочее напряжение: 4,5-5,5 В

- максимальный потребляемый ток: 80 мА

- поддержка карт: MicroSD, MicroSDHC

- файловая система: FAT 16, FAT 32

- поддержка карт памяти MicroSD: до 2 Гб

- поддержка карт памяти MicroSDHC: до 32 Гб

- габаритные размеры ДхШхВ: 45х24х9 мм

Страна производства: Россия

Гарантия: 12 месяцев

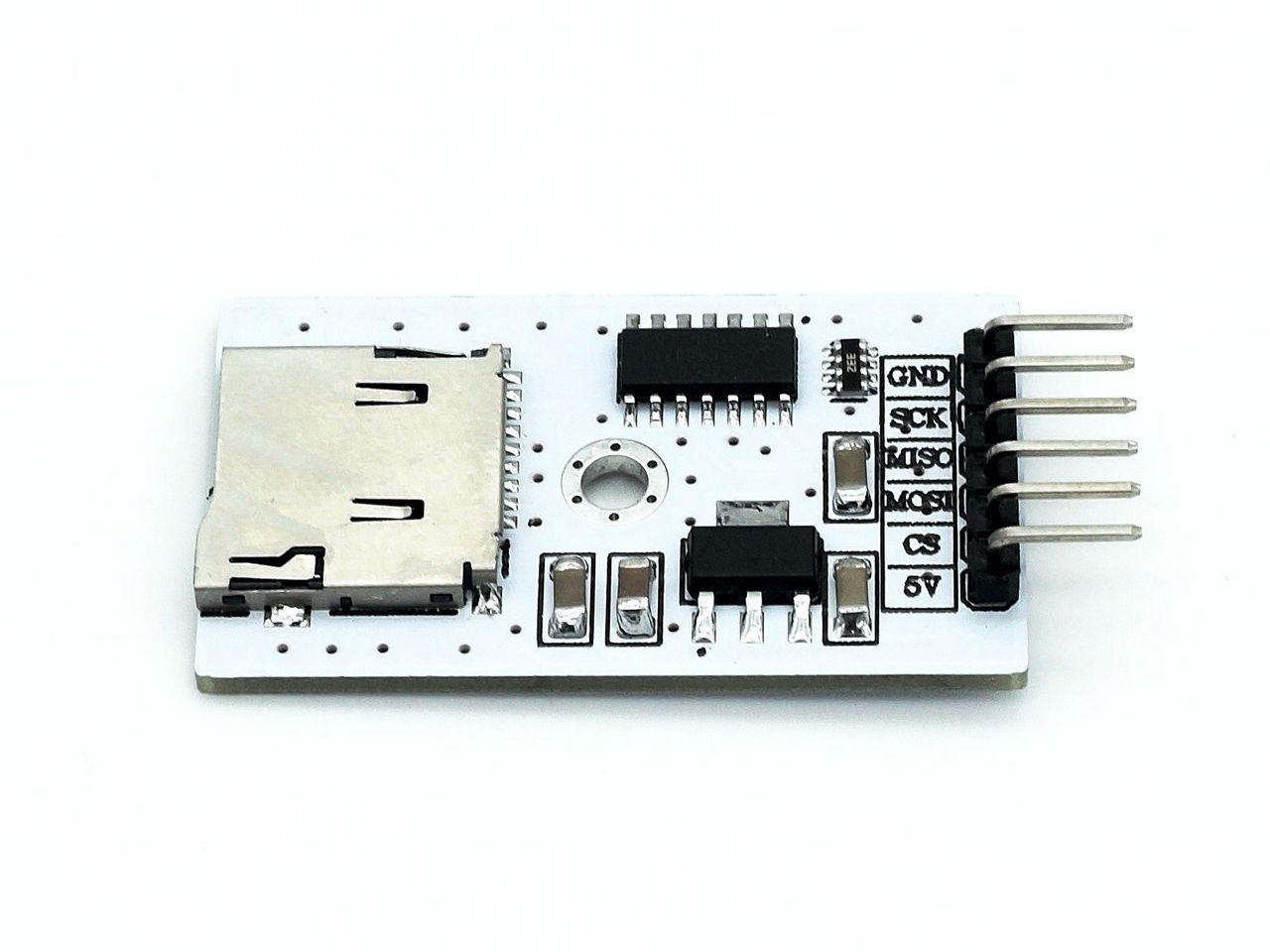

Подключение

Модуль карты памяти подключается к контроллеру с помощью шести проводов "папа-мама" по интерфейсу SPI. Для контроллеров Arduino Uno и Smart Uno это цифровые выводы 13 (SCK), 12 (MISO), 11(MOSI), 10 (CS в режиме ведомого):

GND - соединяется с выводом GND контроллера;

5V - соединяется с выводом питания контроллера 5 В;

SCK - (шина тактирования) соединяется с цифорвым пином 13 контроллера;

MISO - (информация от ведомого к ведущему) соединяется с цифорвым пином 12 контроллера;

MOSI - (информация от ведущего к ведомому) соединяется с цифорвым пином 11 контроллера;

CS - (выбор чипа) соединяется с цифорвым пином 10 контроллера.

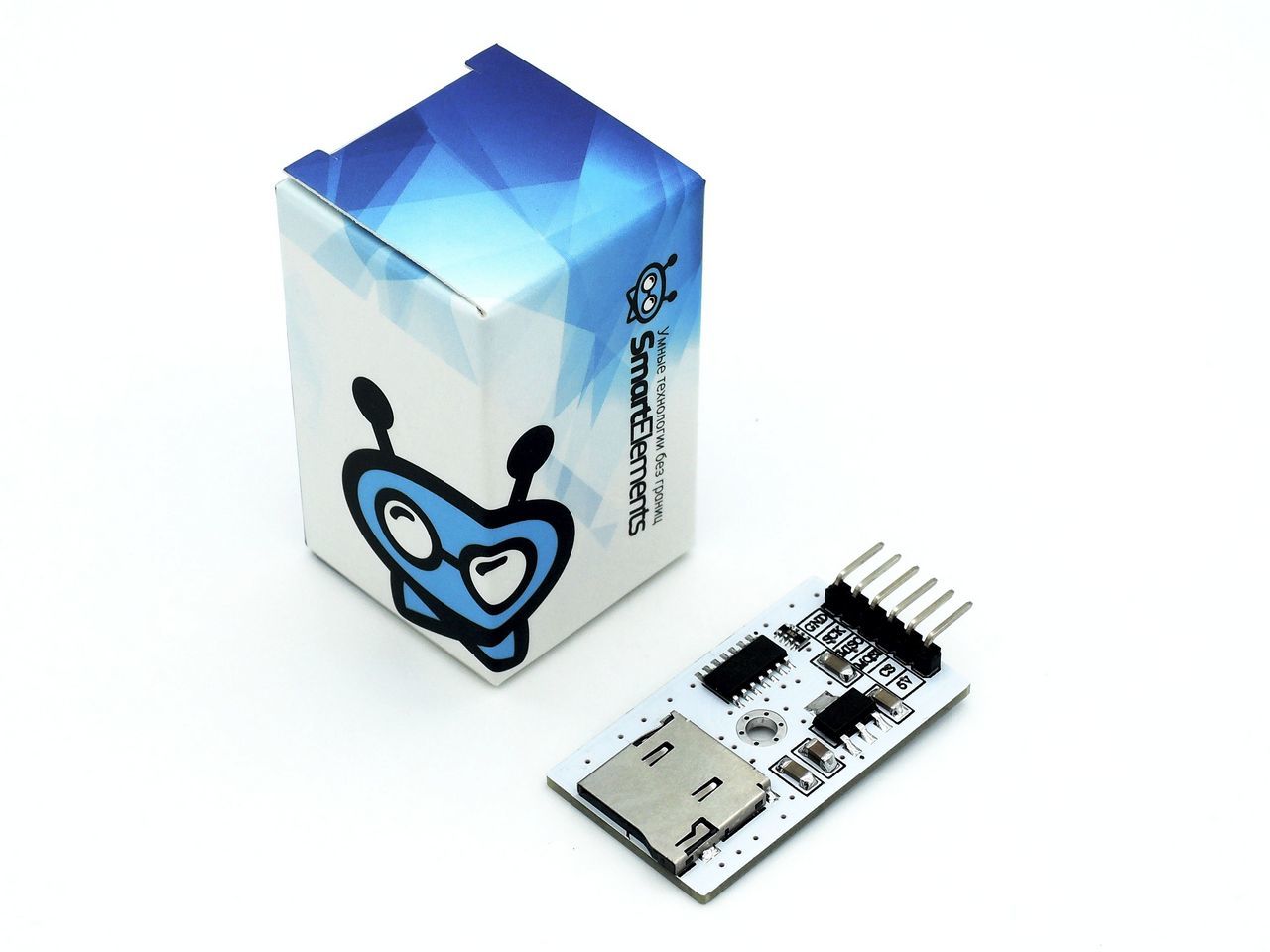

Комплектация

- модуль карты памяти х1

- коробка упаковочная х1
