Модуль измерения напряжения

В наличии более 10 шт

Модуль для измерения напряжения в диапазоне от 0 до 25 В

Основные сведения



Компактный модуль, предназначенный для измерения напряжения в цепях до 25 В. Подключите к модулю источник тока (например комплект батареек или аккумумляторов) и будьте всегда в курсе об уровне их заряда. Также модуль будет полезен, если вам необходимо постоянно контролировать точный уровень напряжения для устройства.



Принцип работы модуля основан на принципах конструкции резистивного делителя, позволяя поделить входное напряжение на 5. Таким образом, при подключении модуля к пину 5 В мы сможем измерить напряжение на клеммах до 25 В (5 В х 5). Пр использовании напряжения 3,3 В - до 16,5 В (5 В х 3,3). Разрешением измерения напряжения является величина 0.00489 В (5 В / 1023), поэтому минимальная величина измеряемого напряжения составляет 0.02445 В (0.00489 х 5).



Технические характеристики



- рабочее напряжение: 3,3 - 5 В

- диапазон входного напряжения: 0-25 В

- диапазон измеряемого напряжения: 0.02445-25 В

- шаг измеряемого напряжения: 0.02445 В

- габаритные размеры ДхШхВ: 30х20х12 мм



Страна производства: Россия

Гарантия: 12 месяцев

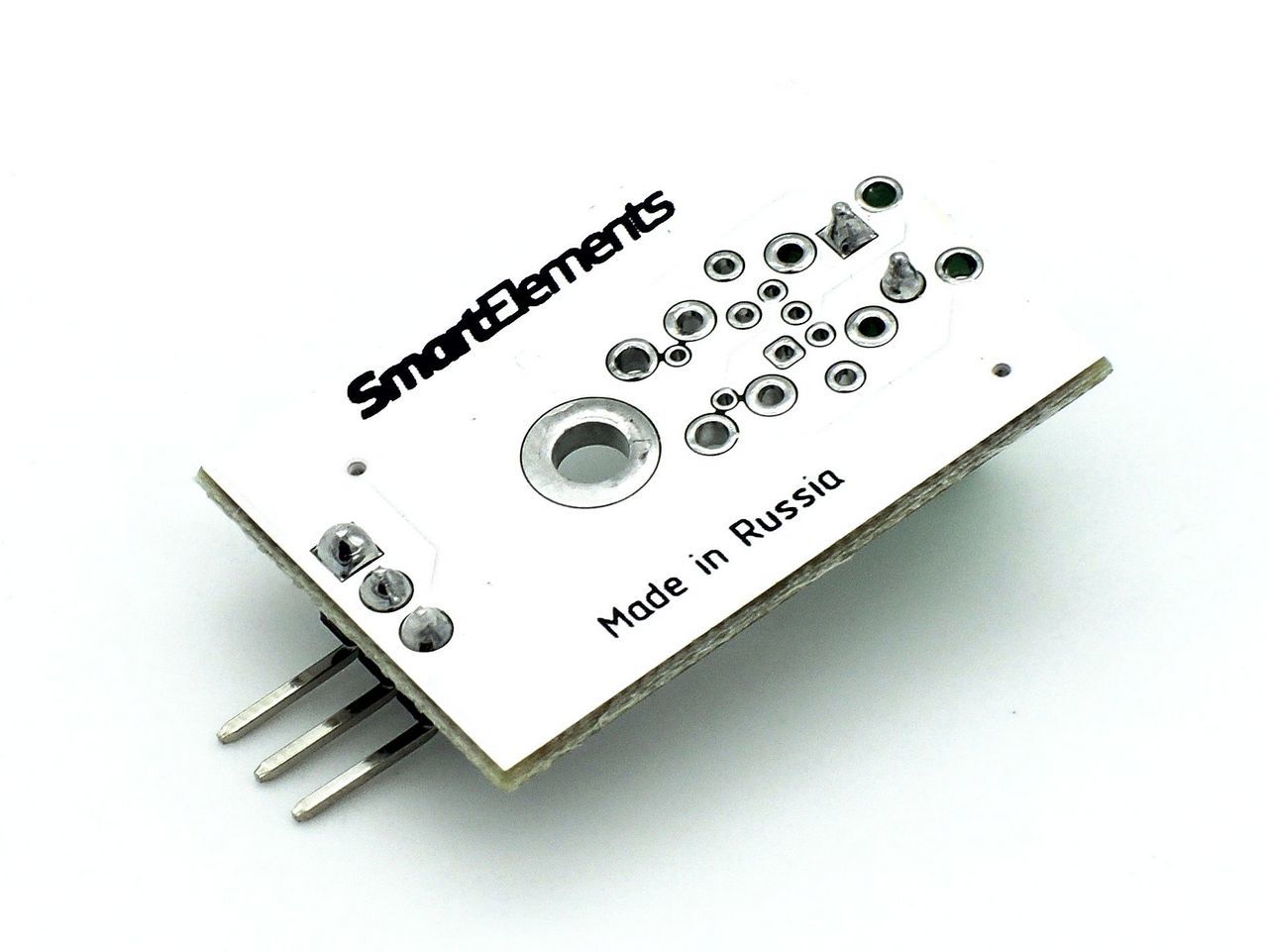

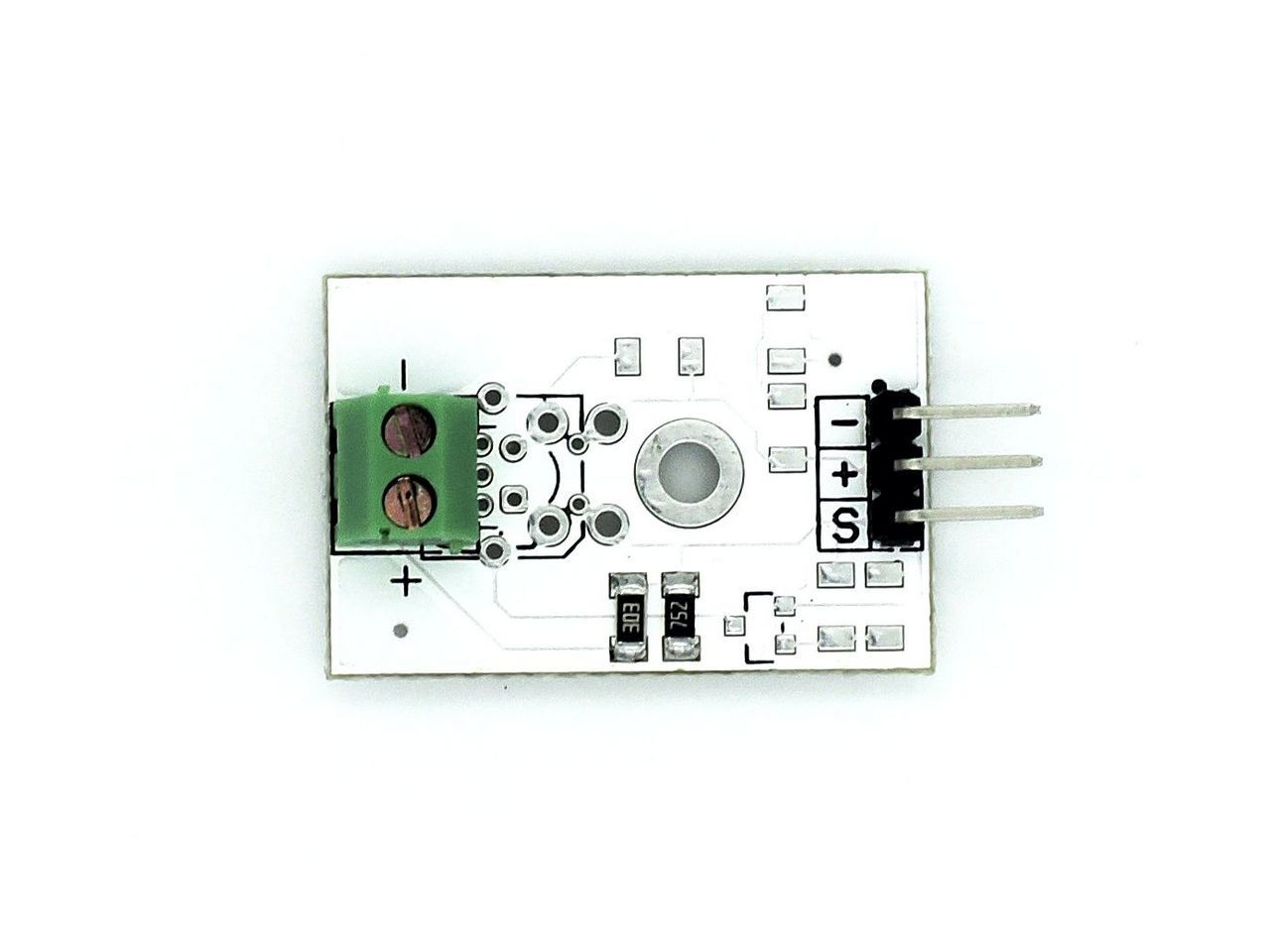

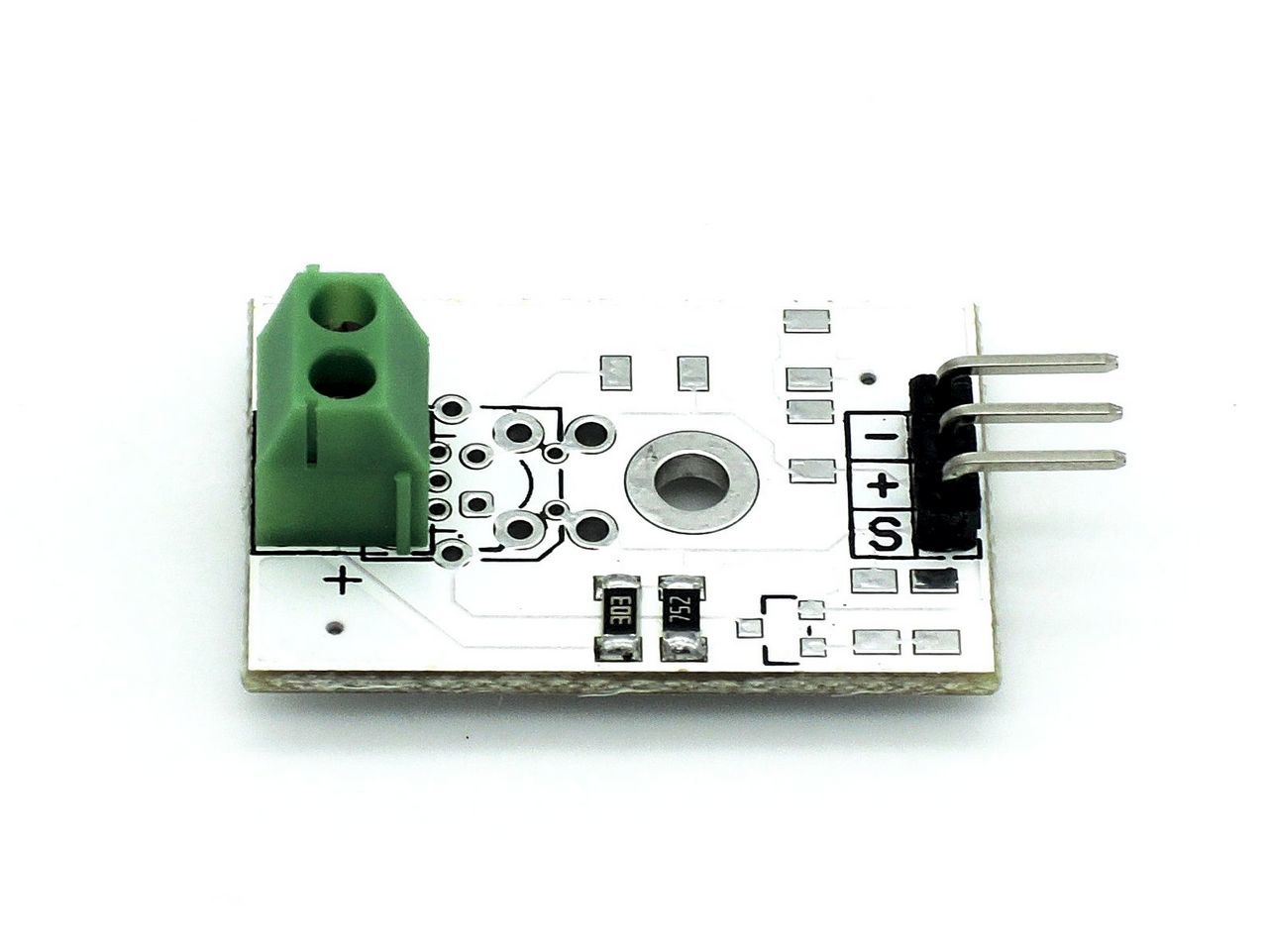

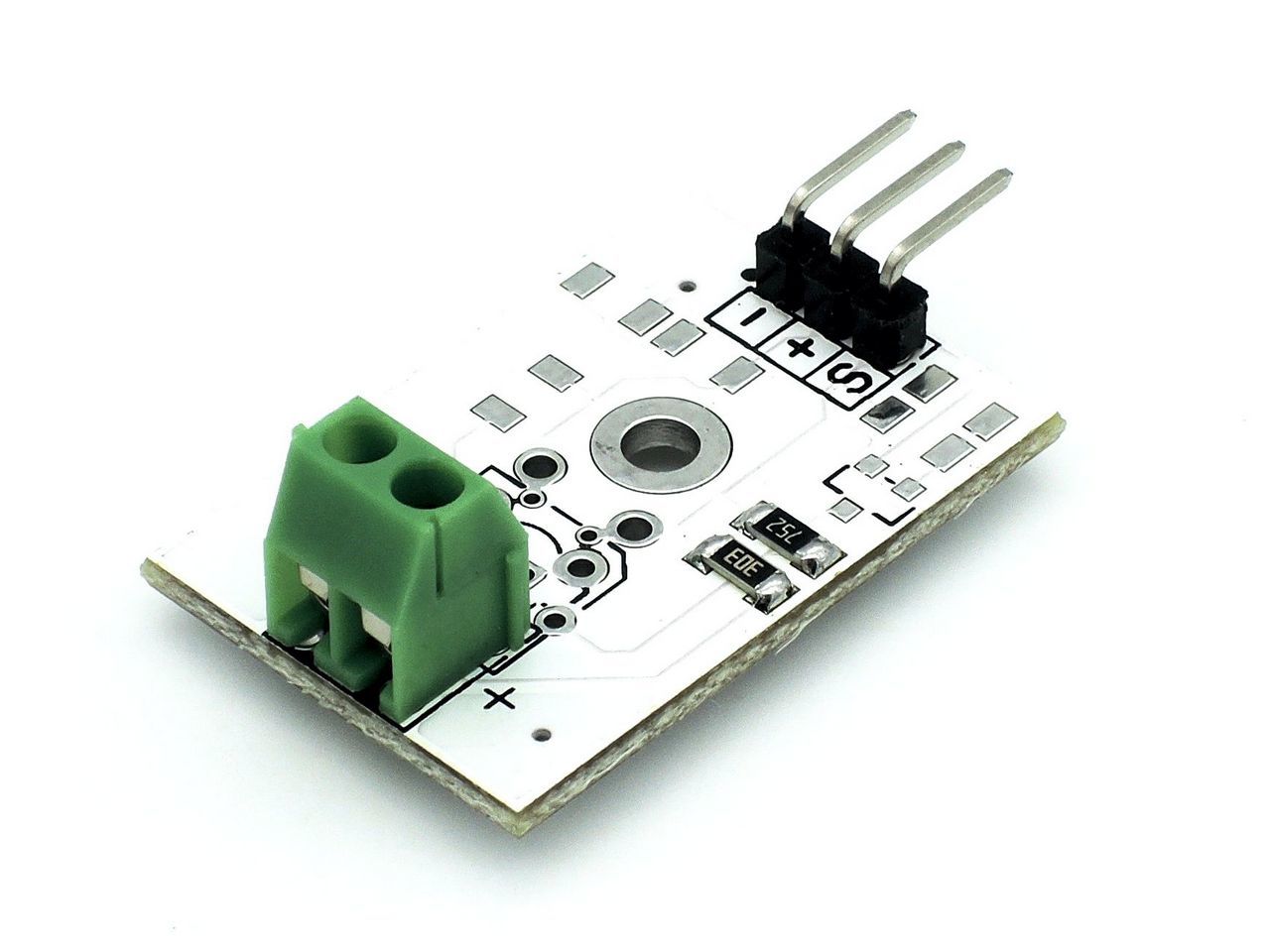

Подключение



Модуль подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера



Для удобства подключения рекомендуем использовать Sensor Shield



Измеряемое напряжение подключается к винтовой клеммной колодке.

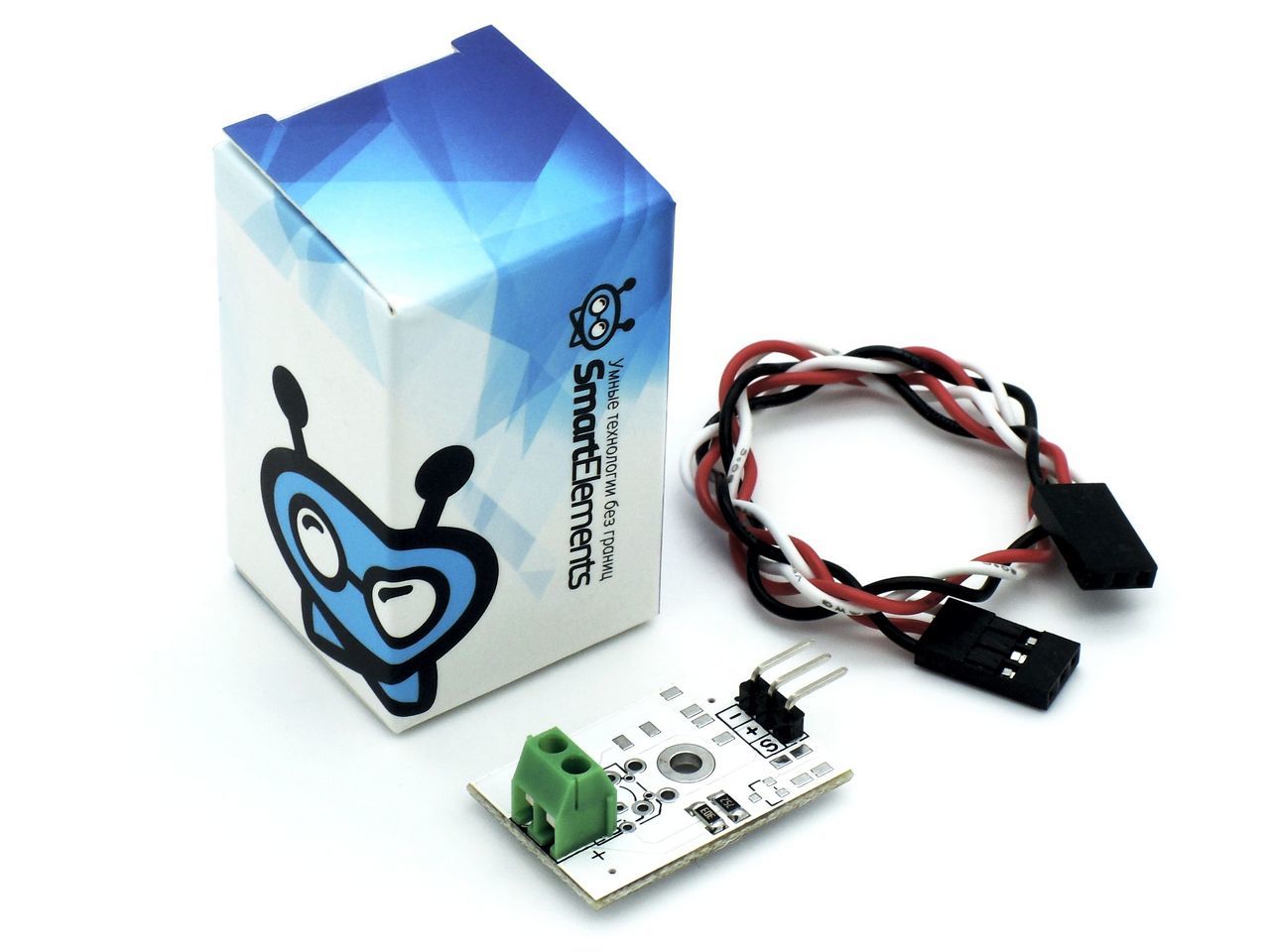

Комплектация



- модуль измерения напряжения х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1



Ссылки



"База знаний" - Модуль измерения напряжения
