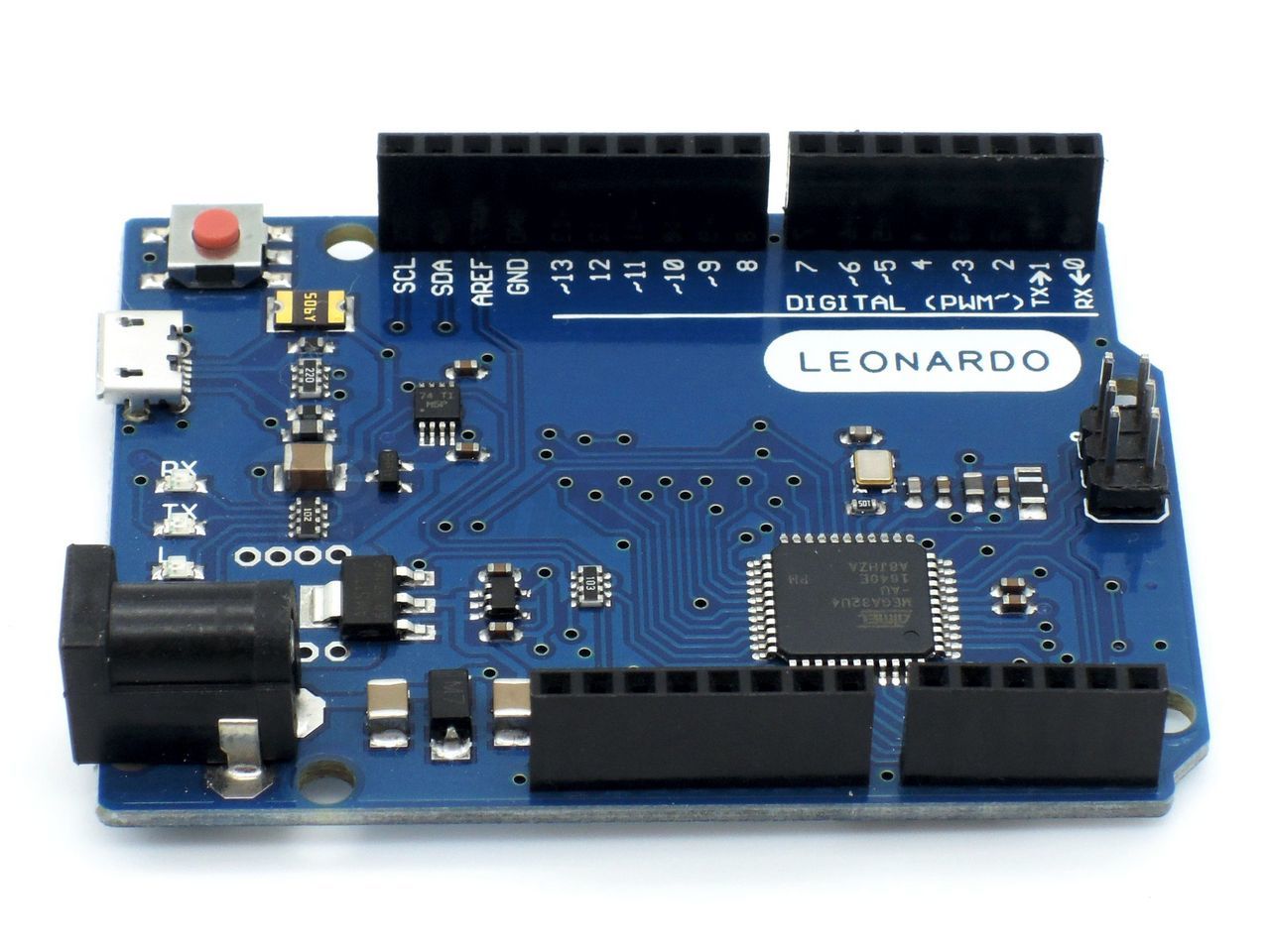

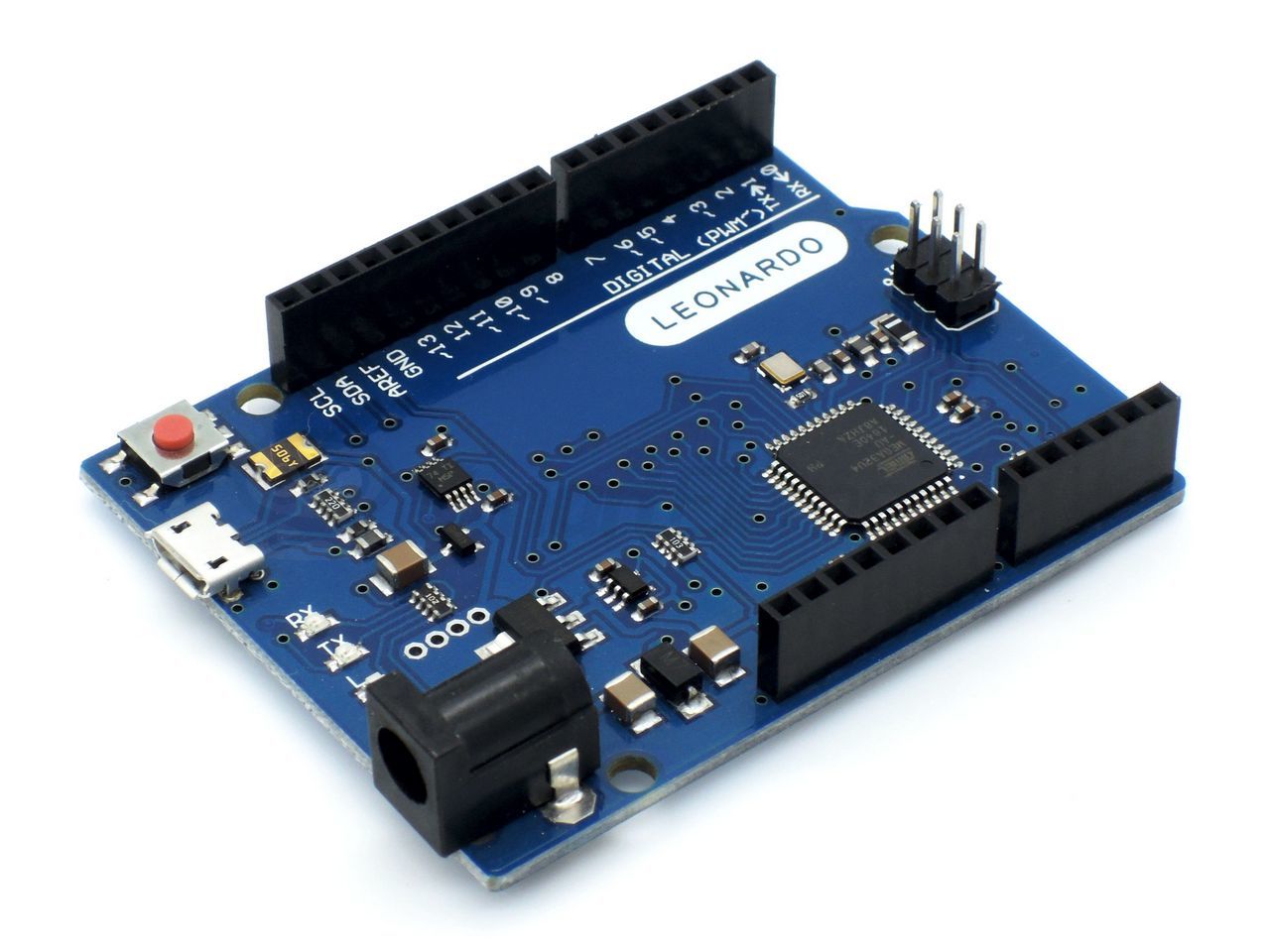

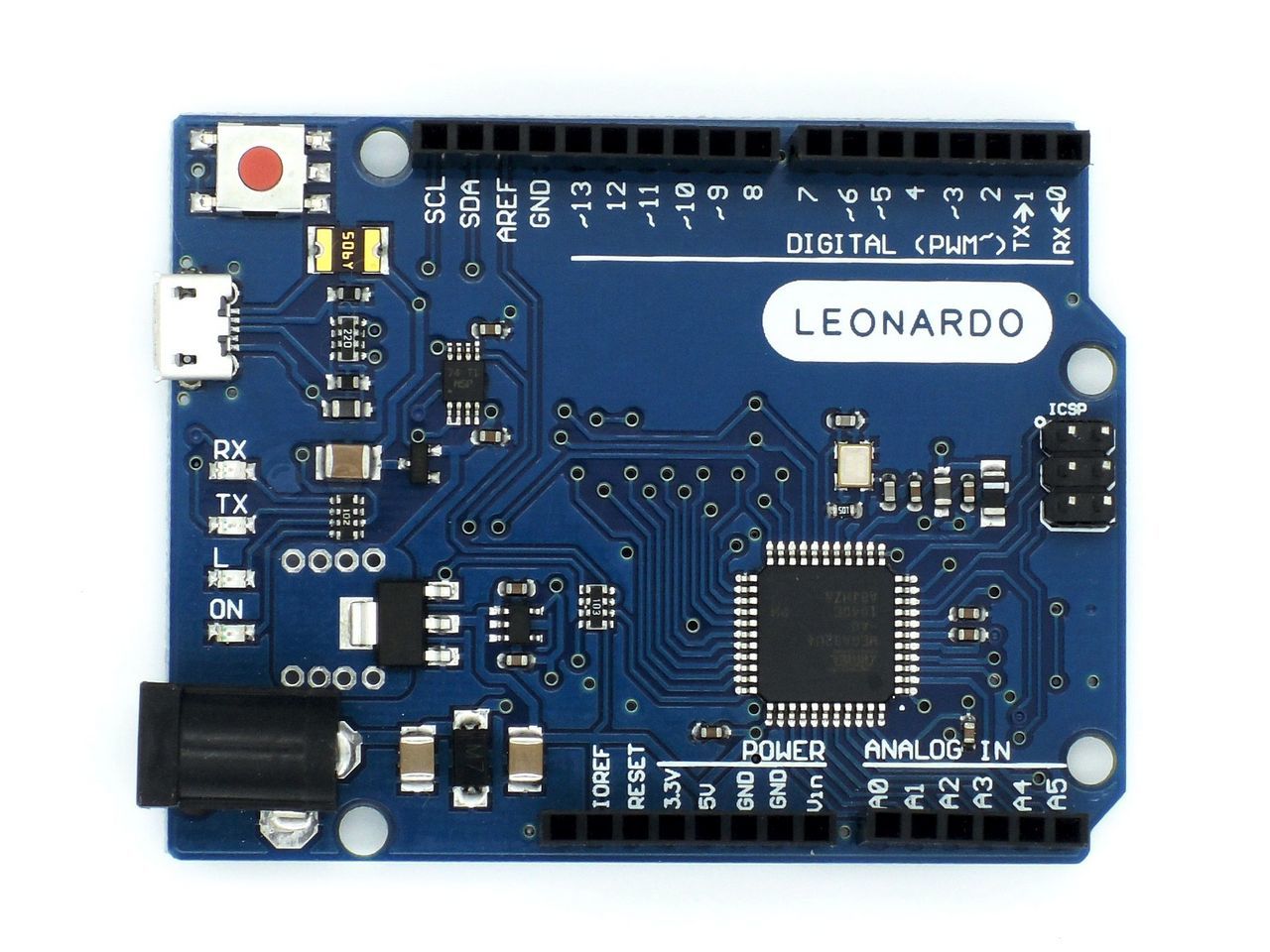

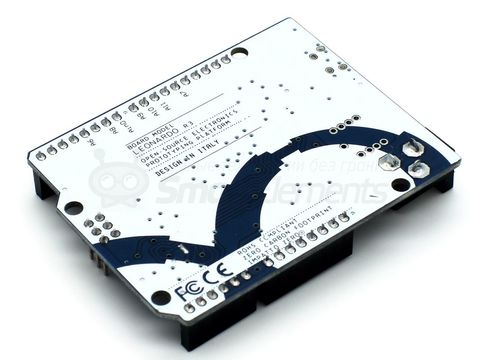

Контроллер Arduino Leonardo

Основные сведения

Arduino Leonardo - небольшой контроллер, схожий по харакетристикам с Arduino Uno, однако в отличие от контроллера Arduino Uno, плата построена на базе чипа ATmega32u4, который имеет встроенную поддержку USB соединения, что позволяет компьютеру определять плату не только как последовательный COM порт, но и как периферийное устройство.

Технические характеристики

- микроконтроллер: ATMega32u4

- тактовая частота: 16 МГц

- SRAM-память (ОЗУ): 2.5 Кб

- flash-память: 4 Кб

- объем памяти EEPROM: 1 Кб

- цифровые входы/выходы: 14 шт (7 из них с ШИМ)

- аналоговые входы/выходы: 6 шт

- входное рекомендуемое рабочее напряжение: 7-12 В

- входное предельное рабочее напряжение: 6-20 В

- выходное напряжение: 5 В и 3,3 В

- предельный ток вход/выход: 40 мА (для 3,3 В - 50 мА)

- разъем USB: micro

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Подключение контроллера к компьютеру или ноутбуку осуществляется с помощью кабеля micro USB.

Для подключения периферийных устройств удобно использовать Sensor Shield, Motor Shield или различные варианты проводов.

Питание

Для работы платы необходимо питание с напряжением 6-20 В. Однако, напряжение питания менее 7 В приведет к нестабильной работе, а напряжение более 12 В может привести к перегреву платы, поэтому мы рекомендуем использовать оптимальное рабочее напряжение 7-12 В. Питание можно подключать через разъем питания, напрямую к разъемам Vin и GND (7-12 В) или использовать питание от компьютера или ноутбука по USB. Для питания контроллера будет удобно воспользоваться Power Shield.

Программное обеспечение

Arduino Leonardo работает в привычной среде - Arduino IDE, для работы с контроллером в меню настроек необходимо выбирать "Arduino Leonardo". Никаких дополнительных драйверов или настроек не требуется.

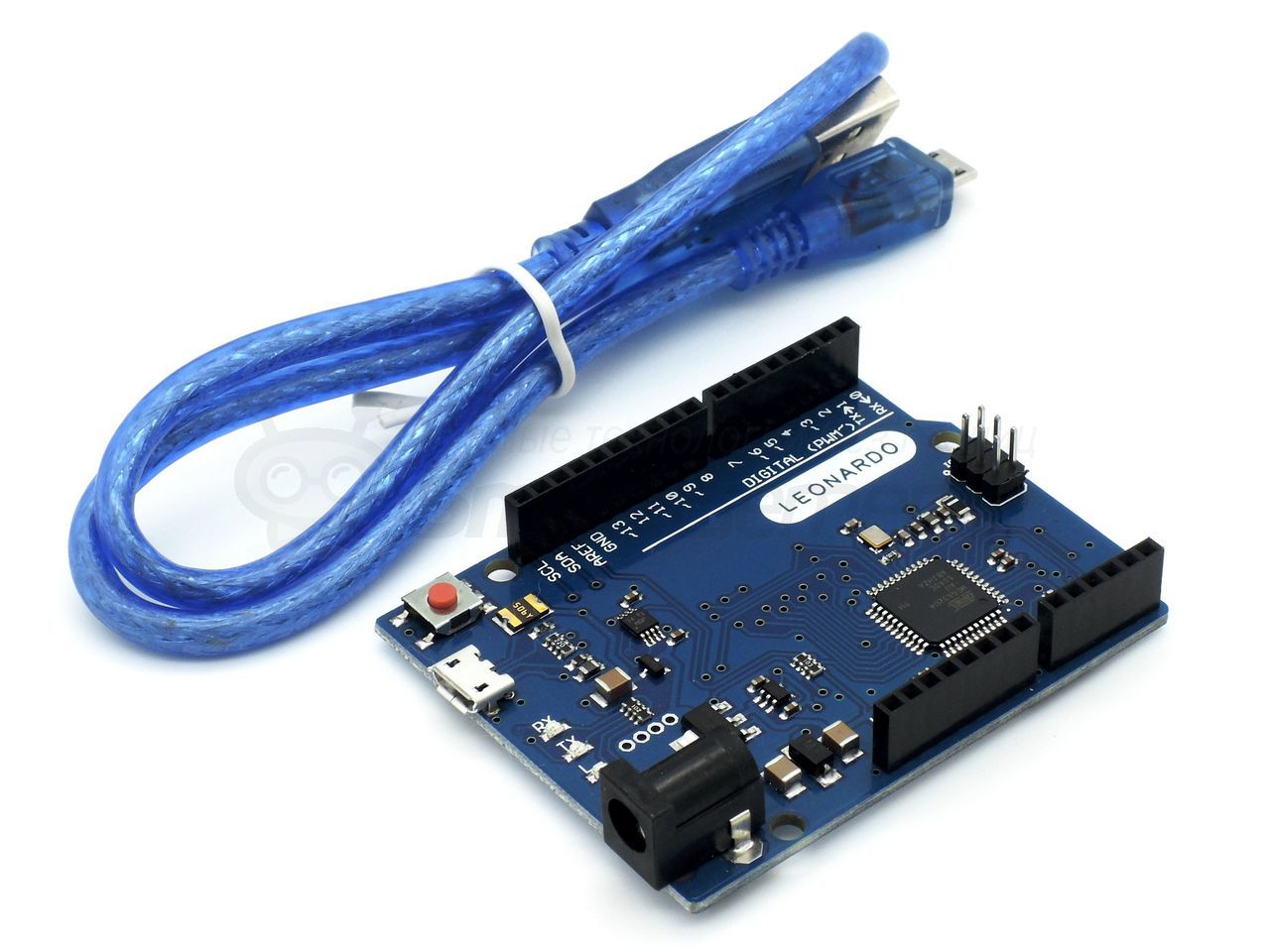

Комплектация

- контроллер х1

- кабель USB для подключения к компьютеру х1

- пакет упаковочный х1
