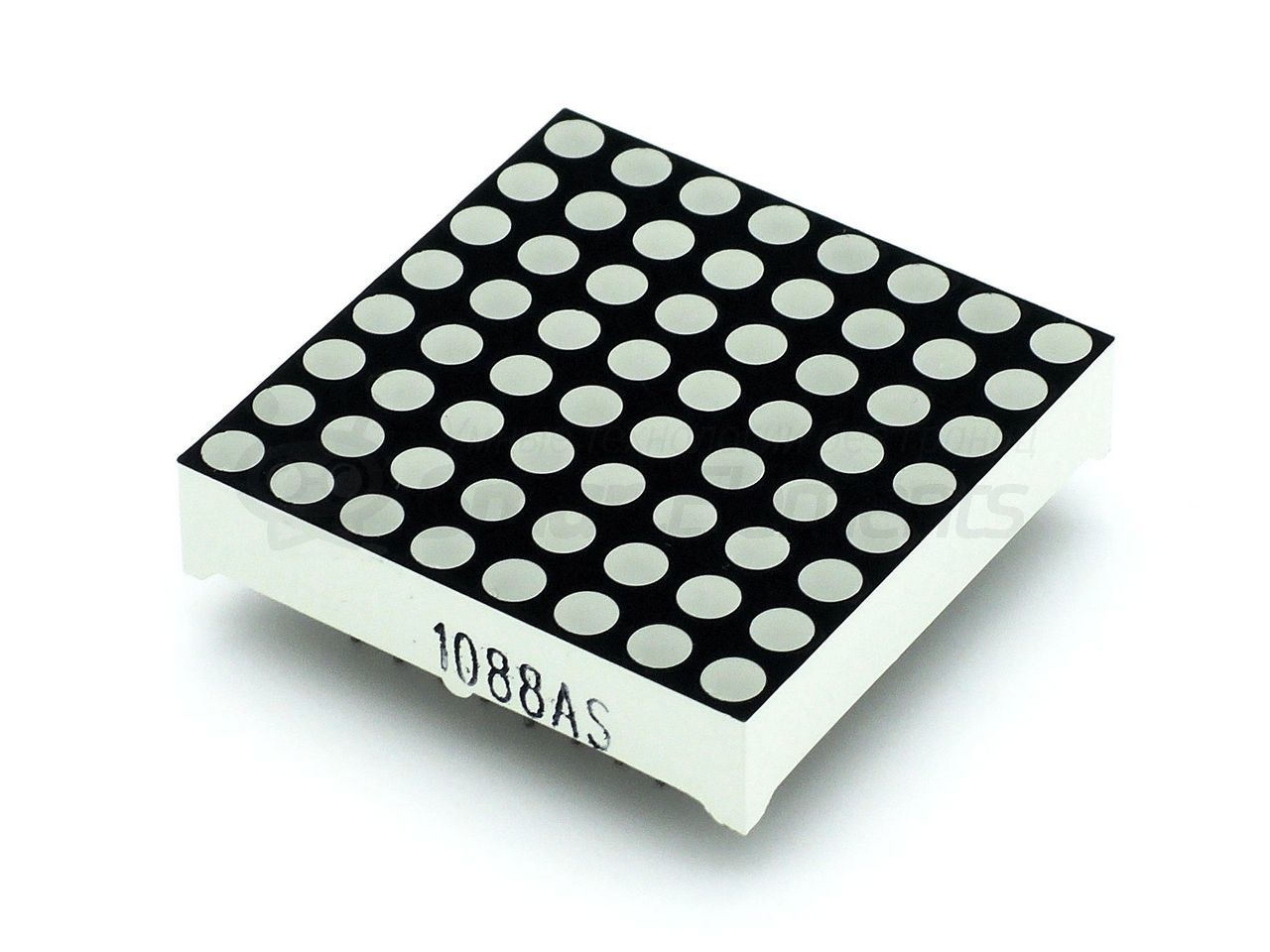

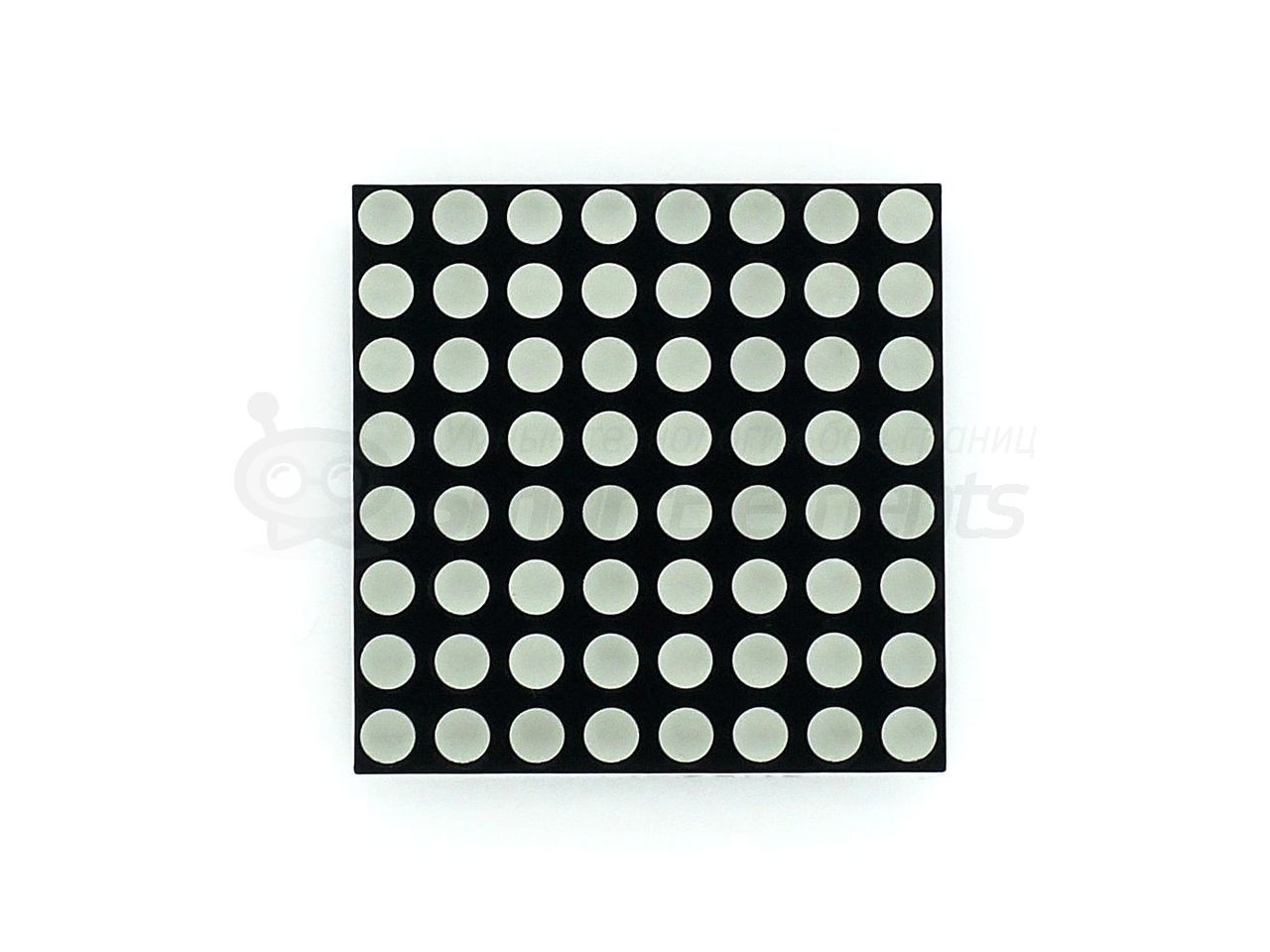

Светодиодная матрица 8х8 1088AS

Светодиодная матрица с общим катодом из 64 красных светодиодов

Артикул: 09007
+-

Цена: 90 руб

Добавить в корзину
В наличии более 50 шт
x

Cообщить о поступлении

Доставка

  СПб (1-2 дня)   Москва (2-3 дня)   По России (от 3-х дней)
    - самовывоз     - курьером     - курьером
    - курьером     - ПВЗ Boxberry     - ПВЗ Boxberry
    - ПВЗ Boxberry       - Почта России, EMS
        - ТК Деловые Линии

Оплата

Наличными   Банковской картой WebMoney Яндекс.Деньги Qiwi Wallet Квитанция на оплату в банке Счет для юридических лиц

Основные сведения



Светодиодная матрица - сборка из 64 трехмиллиметровых светодиодов красного цвета, расположенных в виде матрицы 8х8. С помощью светодиодной матрицы можно выводить текстовую и графическую информацию.



Технические характеристики



- падение напряжения: 2,1-2,5 В

- максимальное обратное напряжение: 5 В

- максимальный потребляемый ток: 20 мА

- цвет светодиодов: красный

- количество светодиодов: 64

- шаг выводов: 2,54 мм

- габаритные размеры ДхШхВ: 32х32х8 мм



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

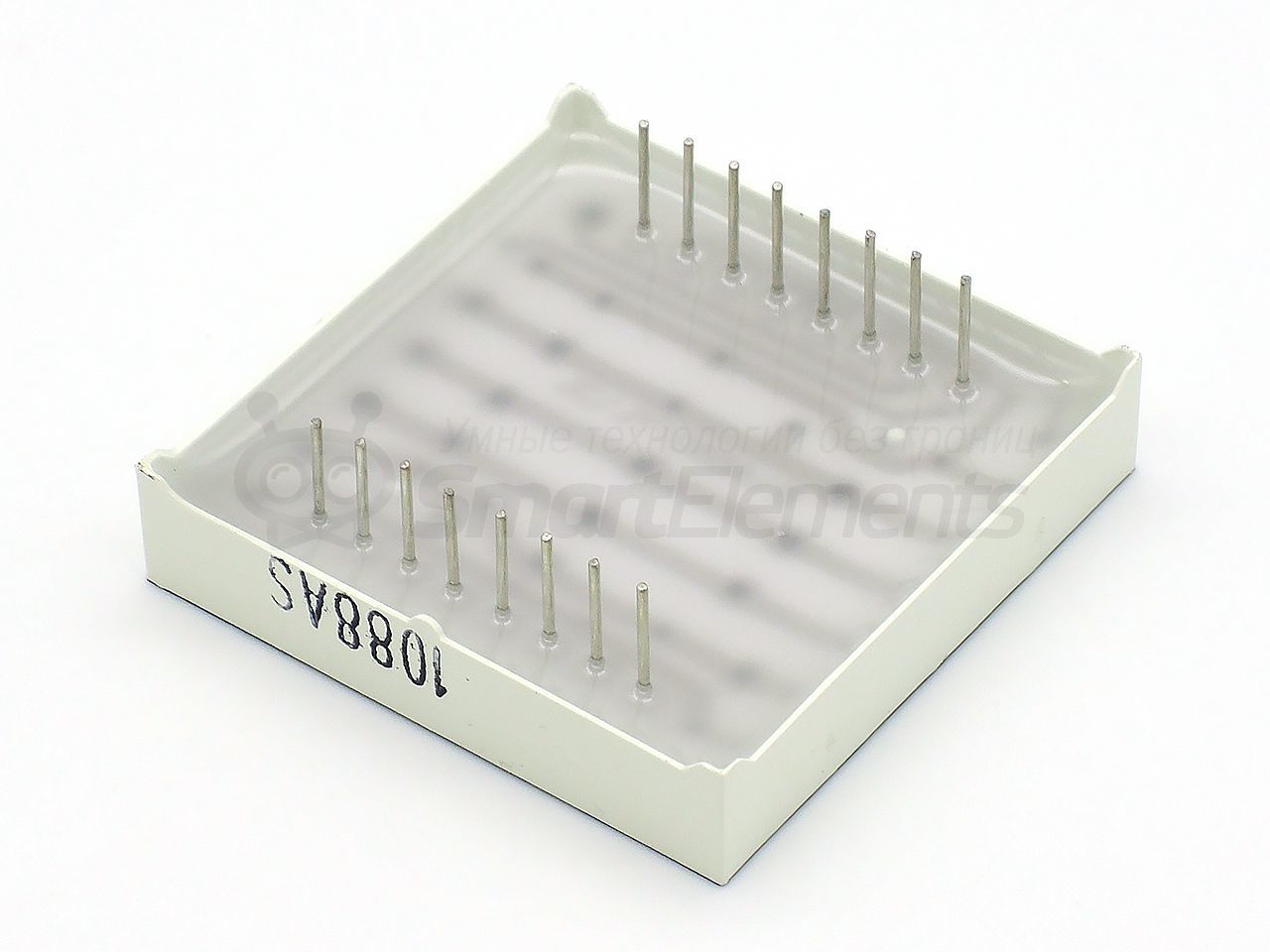

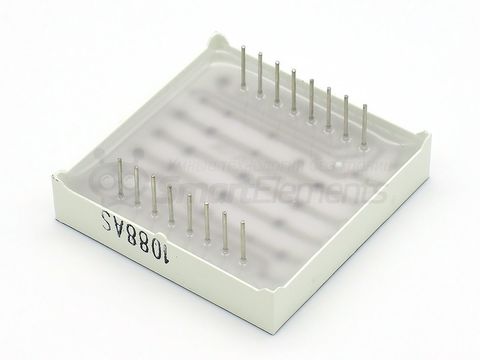

Светодиодная матрица имеет 8 анодов и 8 катодов. Всего возможны 64 комбинации "анод-катод". Замыкая определенный анод и катод, мы получаем один горящий светодиод.



Не забудьте, что светодиодную шкалу нельзя подключать к контроллеру напрямую, для подключения необходимо включать в цепь каждого светодиода резистор, номиналом 220-350 Ом.



Ссылки



Datasheet
