4-разрядный индикатор 0,56" с общим анодом

В наличии более 10 шт

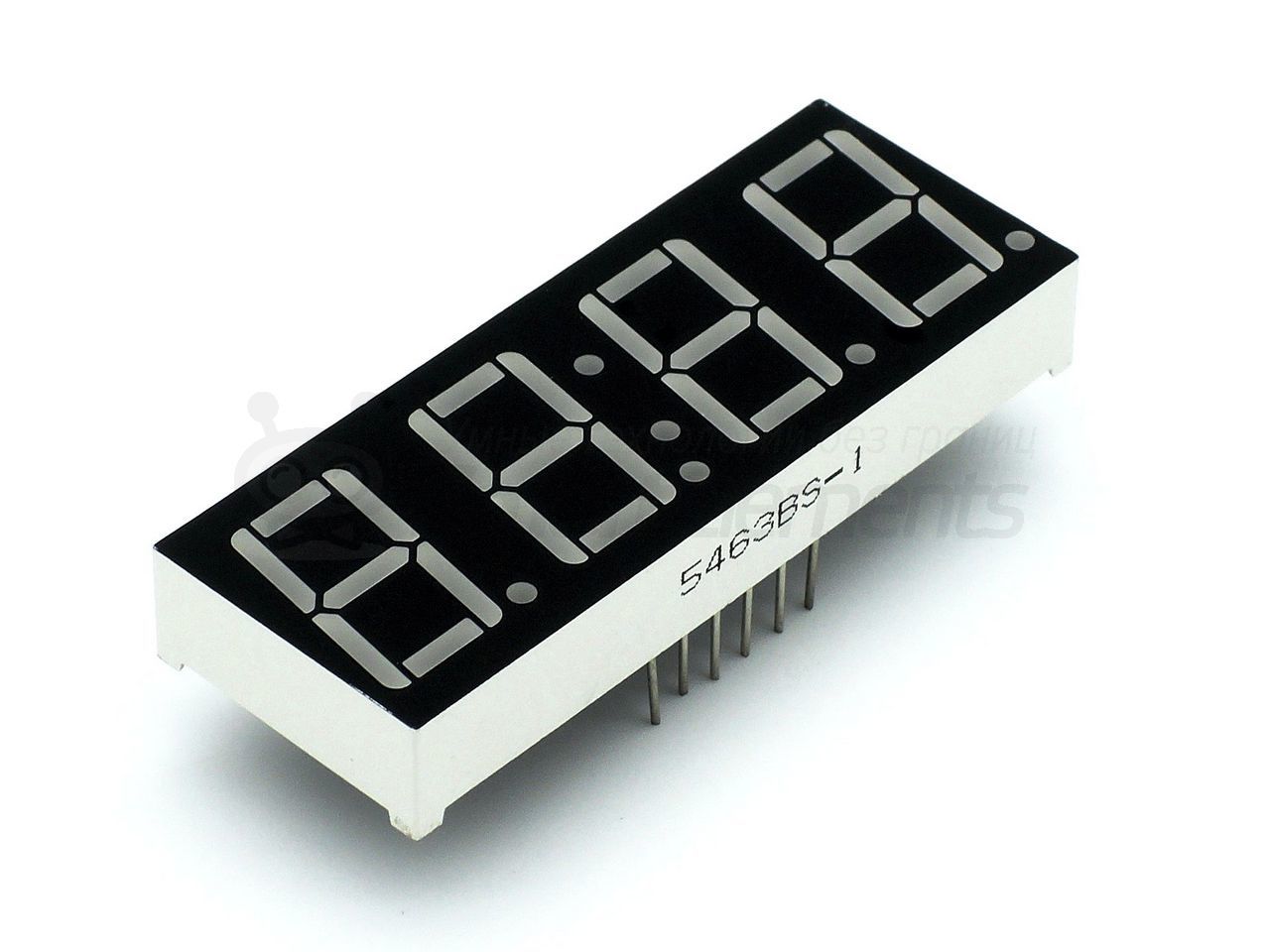

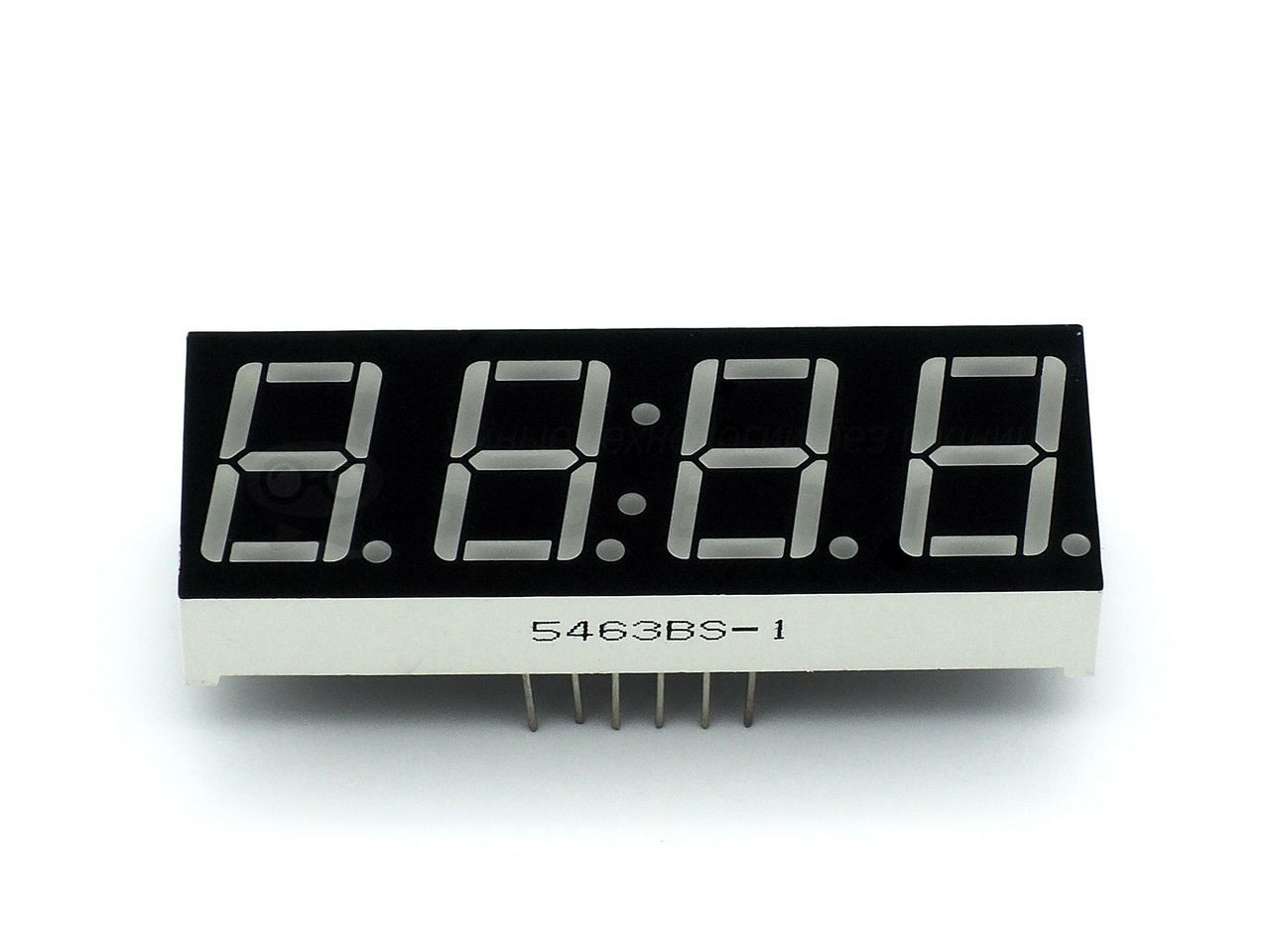

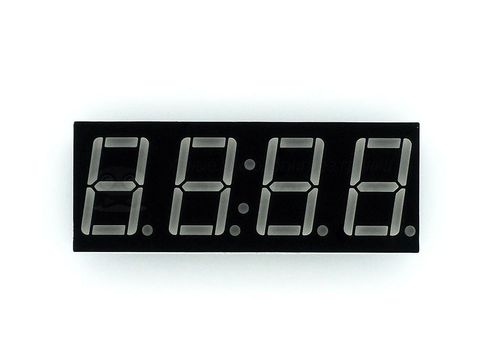

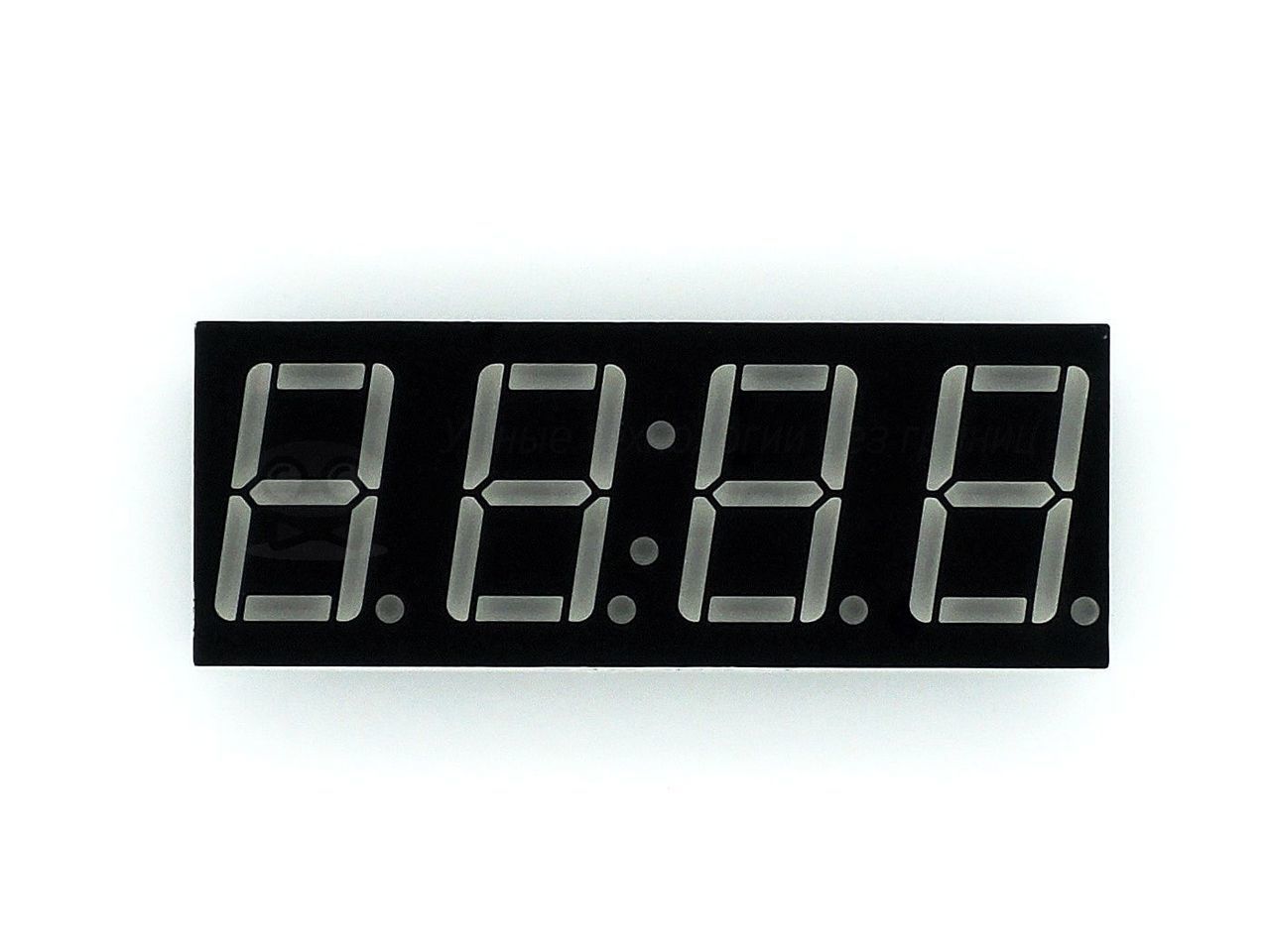

Четырехразрядный 7-сегментный индикатор с общим анодом

Основные сведения



Светодиодный 7-сегментный 4-разрядный индикатор предназначен для вывода цифровой и символьной индикации. Светодиодный индикатор - это устройство, в котором светодиоды расположены в определенном порядке, благодаря включению которых можно добиться отображения определенной информации. Данная модель индикатора - с общим анодом. Это значит, что катод у каждого сегмента отдельный, а анод - один общий на разряд.



Индикатор позволяет позволяет выводить 4 цифры (разряда), каждая из которых состоит из 7 сегментов и 1 точки. Также дополнительно предусмотрены две точки между вторым и третьим разрядом.



Также доступен 7-сегментный 4-разрядный индикатор с общим катодом.



Если неохото возиться с поключением - рассмотрите вариант модуля 4-разрядного индикатора



Технические харакетристики



- падение напряжения: 1,8-2,3 В

- максимальное обратное напряжение: 5 В

- максимальный потребляемый ток: 20 мА

- габаритные размеры ДхШхВ: 50,3х19х8 мм

- количество разрядов: 4

- количество сегментов в разряде: 7

- цвет сегментов: красный



Страна производства: КНР

Гарантия: 12 месяцев



Подключение

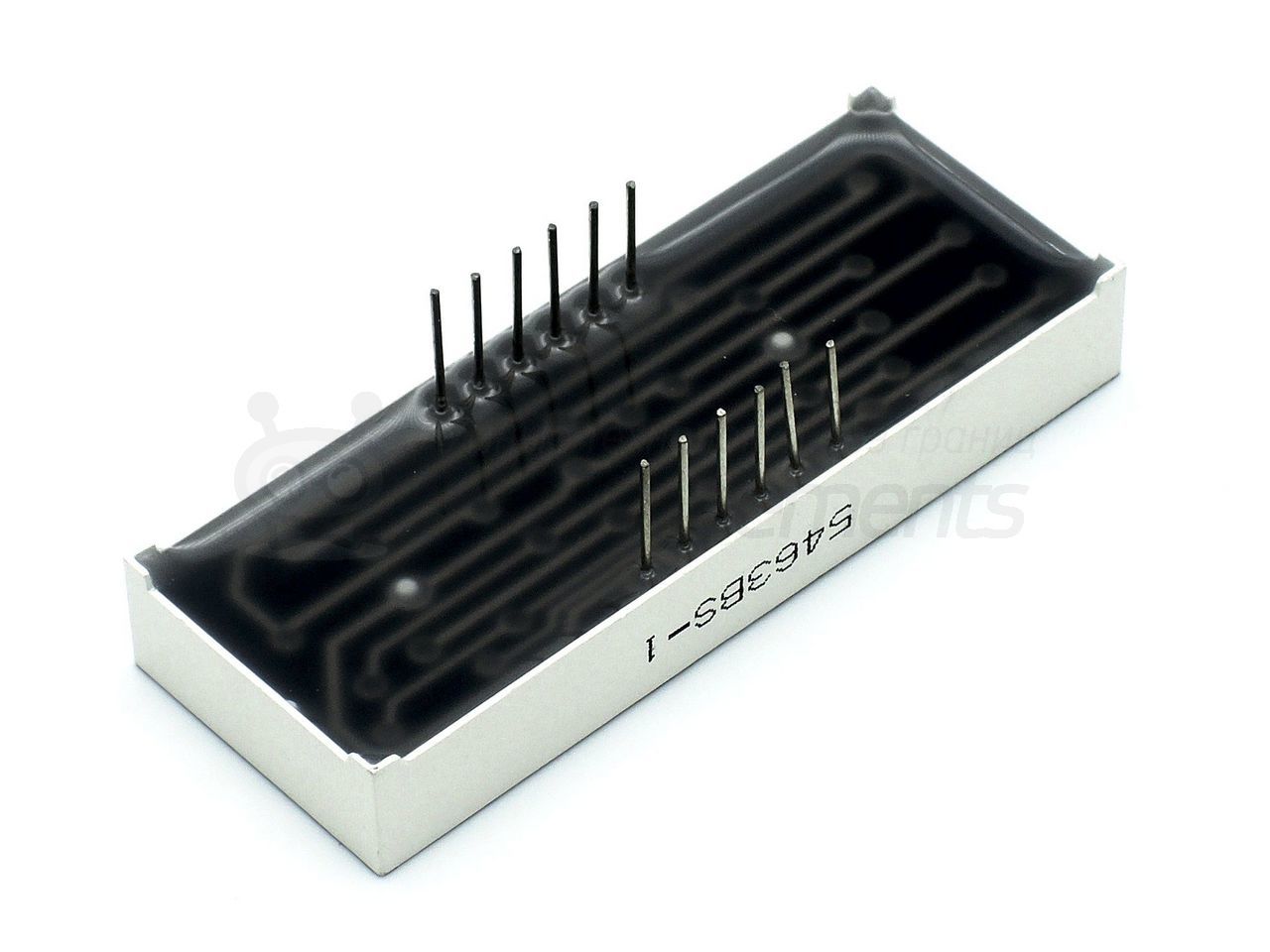

Светодиодный индикатор имеет 8 выводов. Посокльку эта модель индикатора с общим анодом, то анод для каждого разряда будет общим. В качестве анодов используются выводы индикатора 12, 9, 8, 6 для 1, 2, 3 и 4 разрядов соответственно. В качестве катодов используются следующие выводы индикатора: 11, 7, 4, 2, 1, 10, 5, 3 (точка и двоеточие). Выводы индикатора нумеруются по порядку против часовой стрелки, начиная с левого нижнего. Низ индикатора при этом обозначается маркировкой модели, нанесенной на один из его торцов.



Не забудьте, что светодиодный индикатор нельзя подключать к контроллеру напрямую, для подключения необходимо включать в цепь каждого сегмента резистор, номиналом 220-350 Ом.
