Дисплей LCD1602, 2-строчный, синий, с I2C модулем

Основные сведения

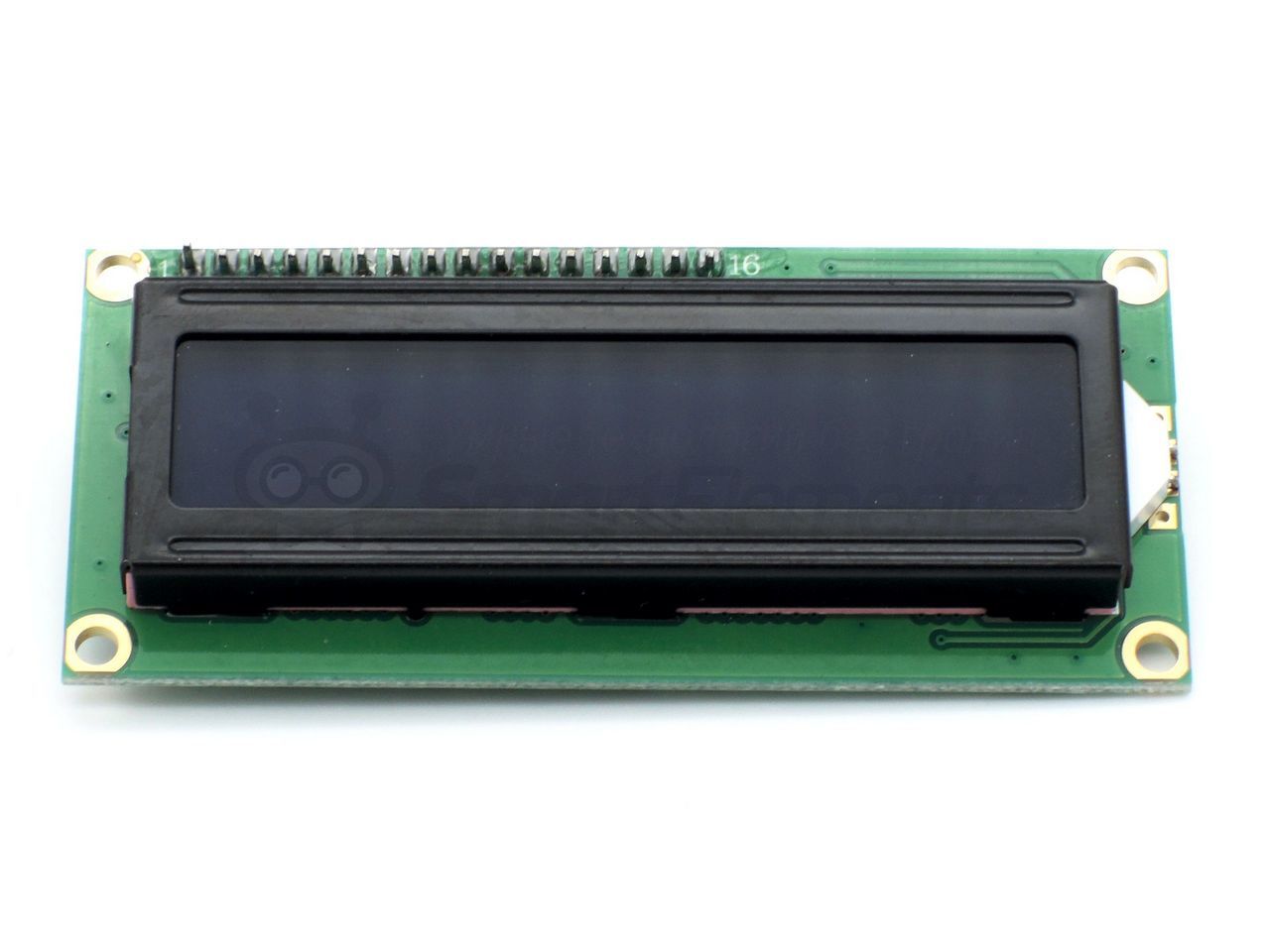

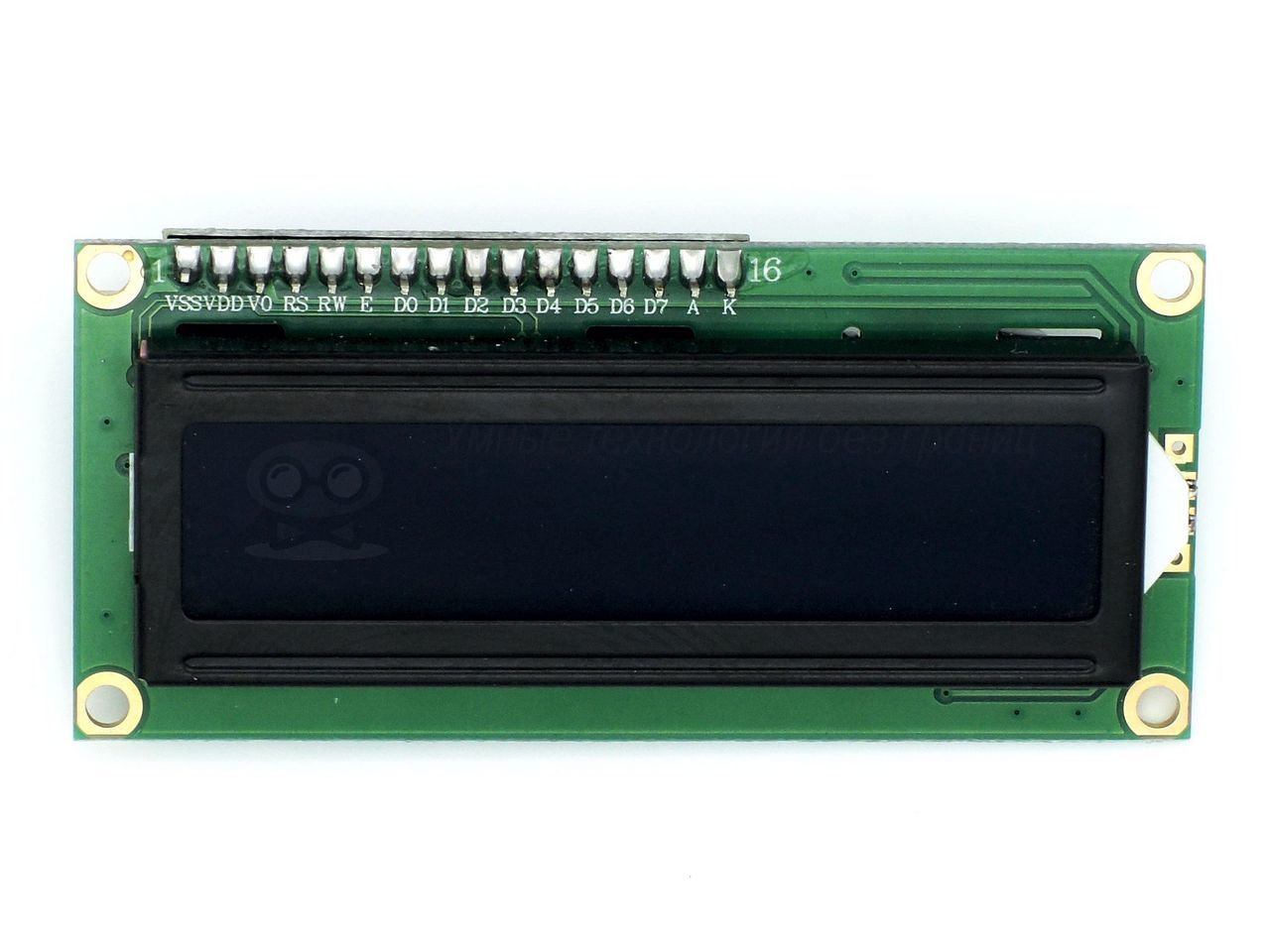

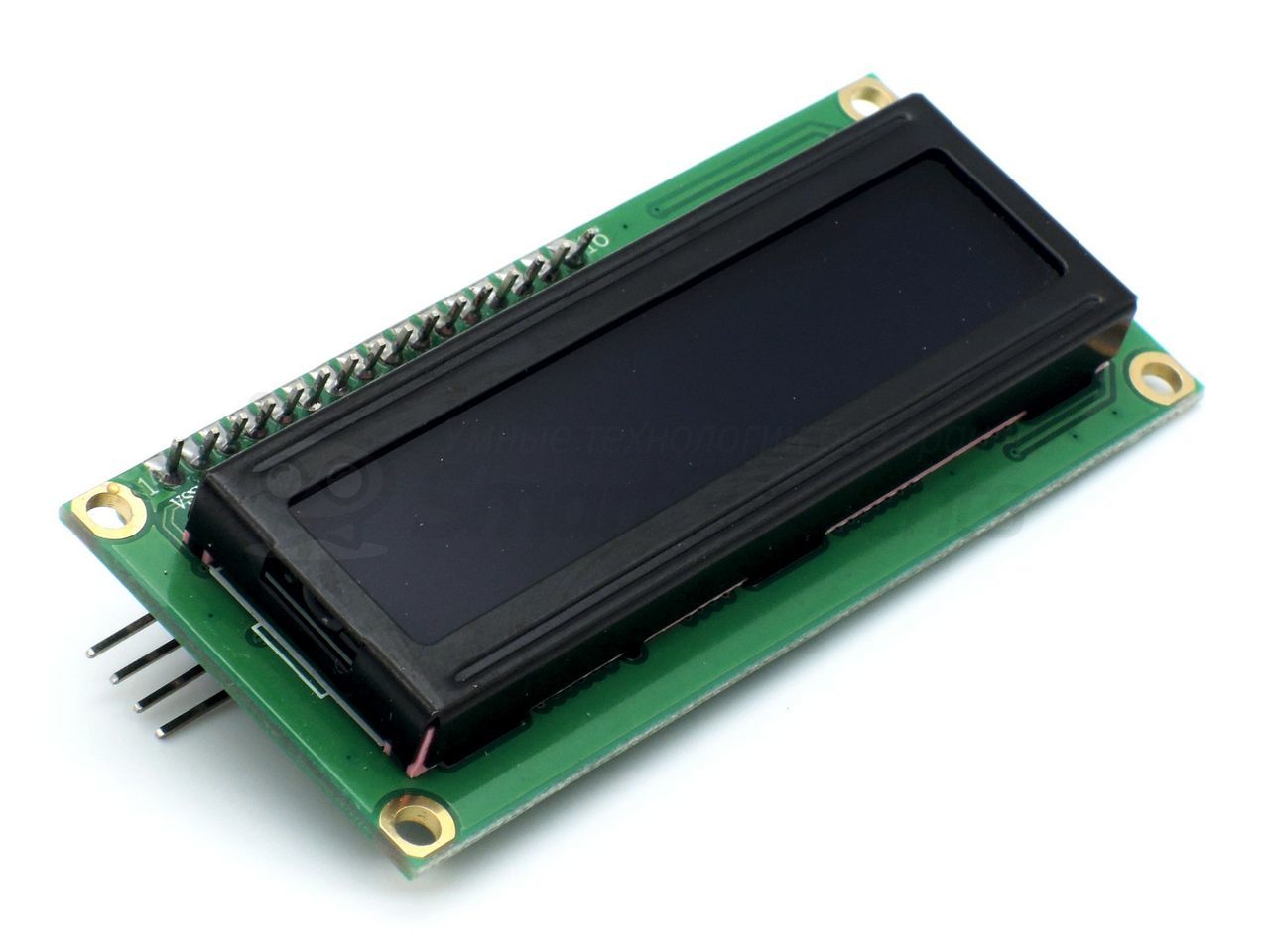

LCD1602 - жидкокристаллический символьный LCD дисплей. Предназначен для вывода текстовой информации. Дисплей позволяет одновременно отображать до 32 символов (2 строки по 16 символов). Экран снабжен подсветкой синего цвета, яркостью которой можно управлять. Цвет символов - белый. По умолчанию дисплей поддерживает латиницу.

Диcплей выполнен на базе контроллера HD44780. Контроллер имеет собственное ПЗУ, в котором хранятся стандартный набор символов. Набор символов можно расширить, добавив новые, в том числе буквы русского алфавита.

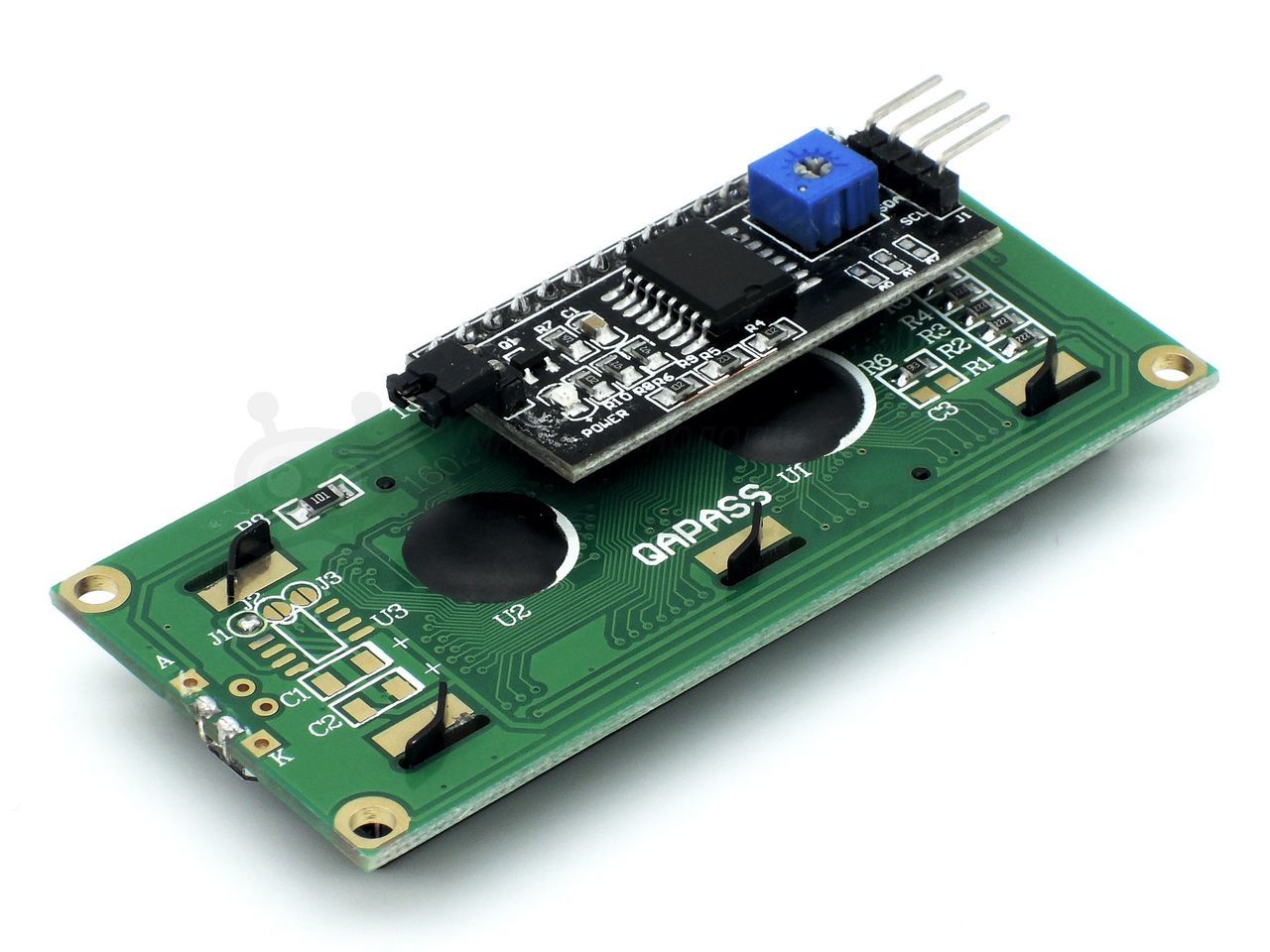

Отличительной особенностью данного дисплея от обычного LCD1602 является наличие встроенного I2C модуля, благодаря которому дисплеем можно управлять с помощью всего двух пинов контроллера.

Доступен аналогичный вариант дисплея с желтой подсветкой и черным цветом символов.

Технические характеристики

- рабочее напряжение: 5 В

- максимальный потребляемый ток: 150 мА

- цвет подсветки: синий

- цвет символов: белый

- контроллер: HD44780

- количество строк: 2

- количество символов в строке: 16

- габаритные размеры ДхШхВ: 80х36х28 мм

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Дисплей подключается к контроллеру по I2C интерфейсу.

Для подключения дисплея к контроллеру используйте провода "папа-мама". Также для подключения удобно использовать Sensor Shield.

Дисплей подключается к контроллеру с помощью следующих выводов:

SDA подключается к пину А4 контроллера

SCL подключается к пину А5 контроллера

VCC подключается к пину 5V (питание)

GND подключается к пину GND (земля)

Перемычка на конвертере предназначена для подключения подсветки дисплея. При установленной перемычке подсветка будет работать.

Комплектация

- дисплей с I2C модулем х1

- пакет упаковочный х1

Ссылки

"База знаний" - определение адреса I2C устройства
