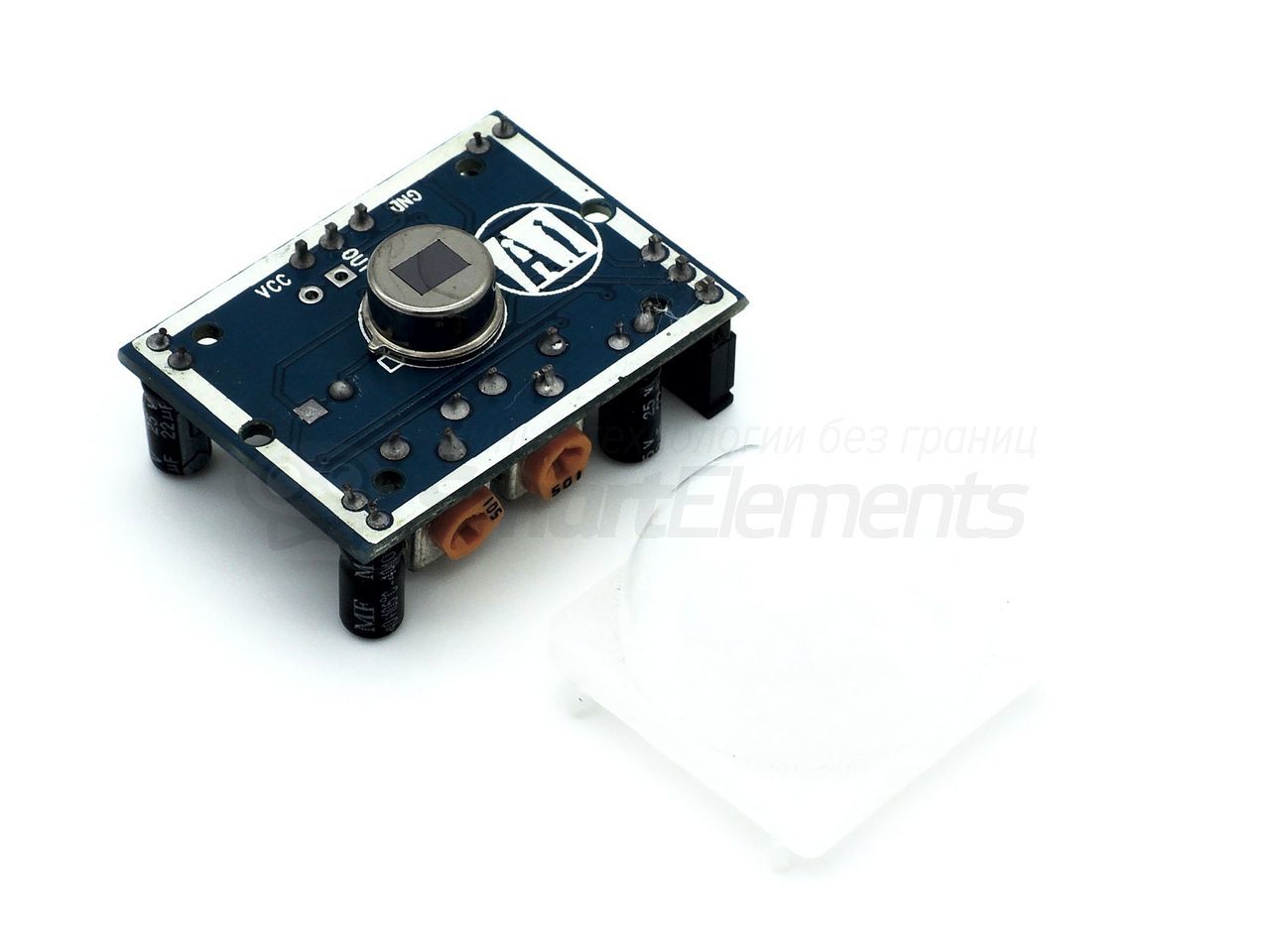

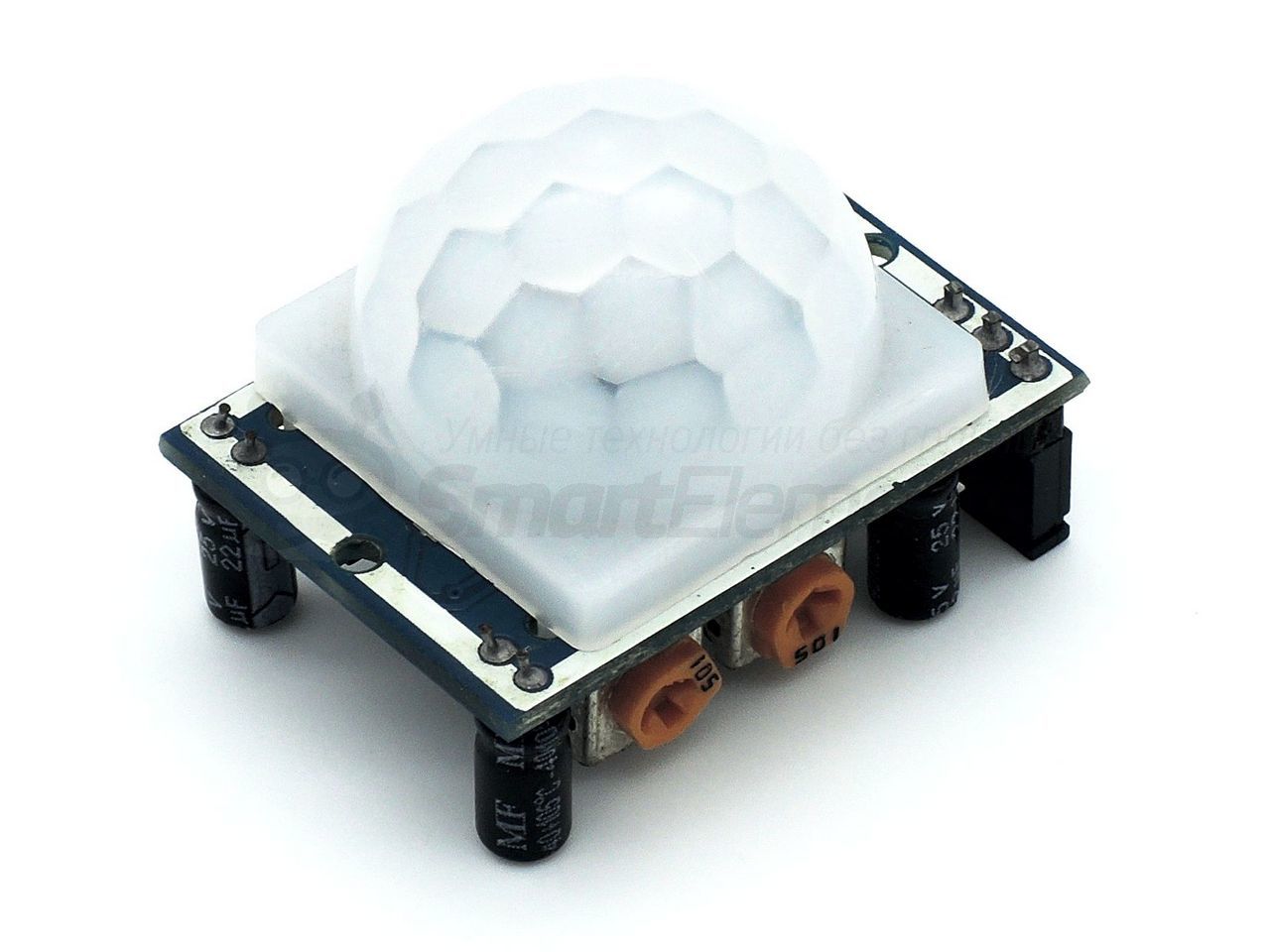

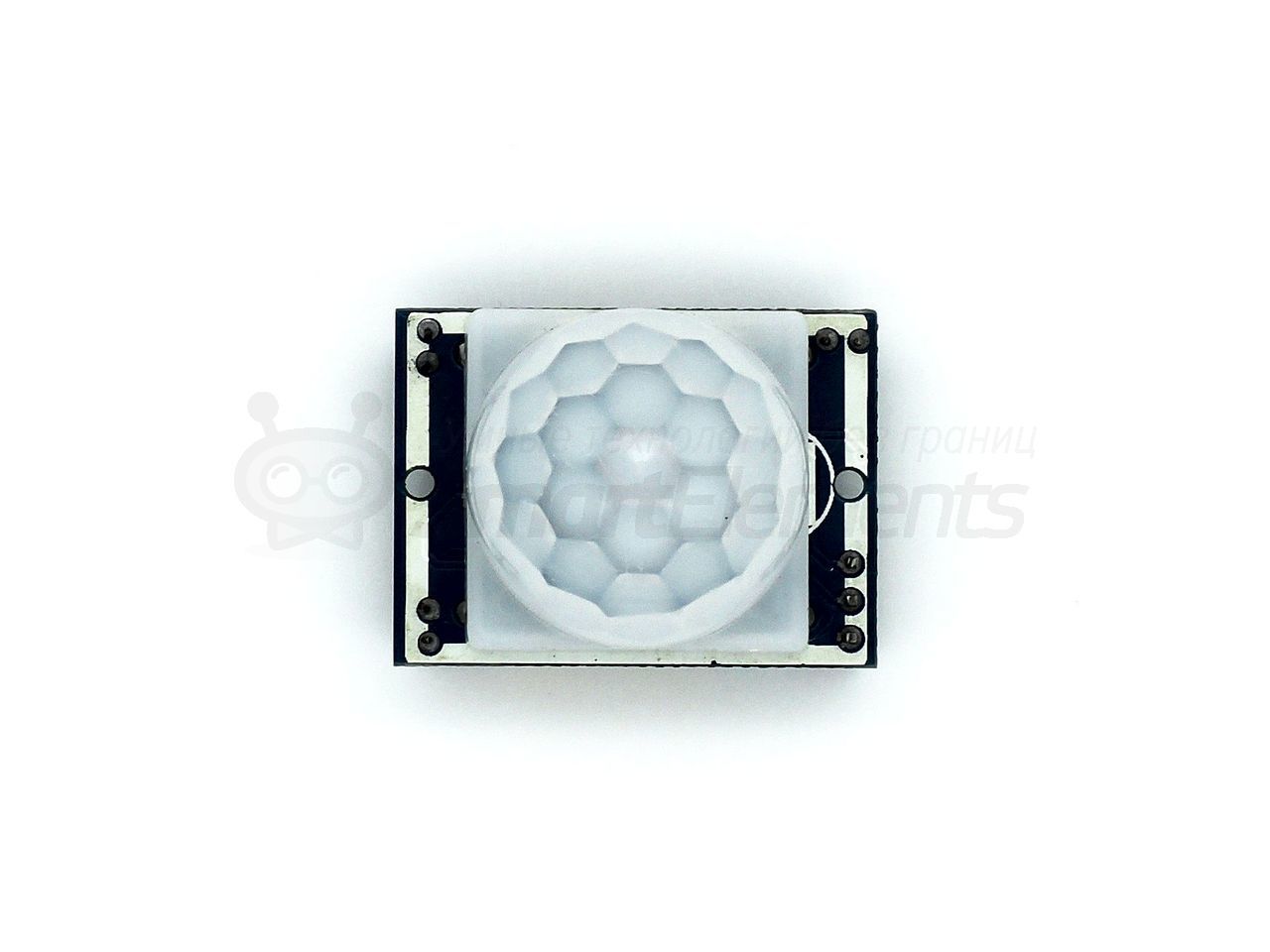

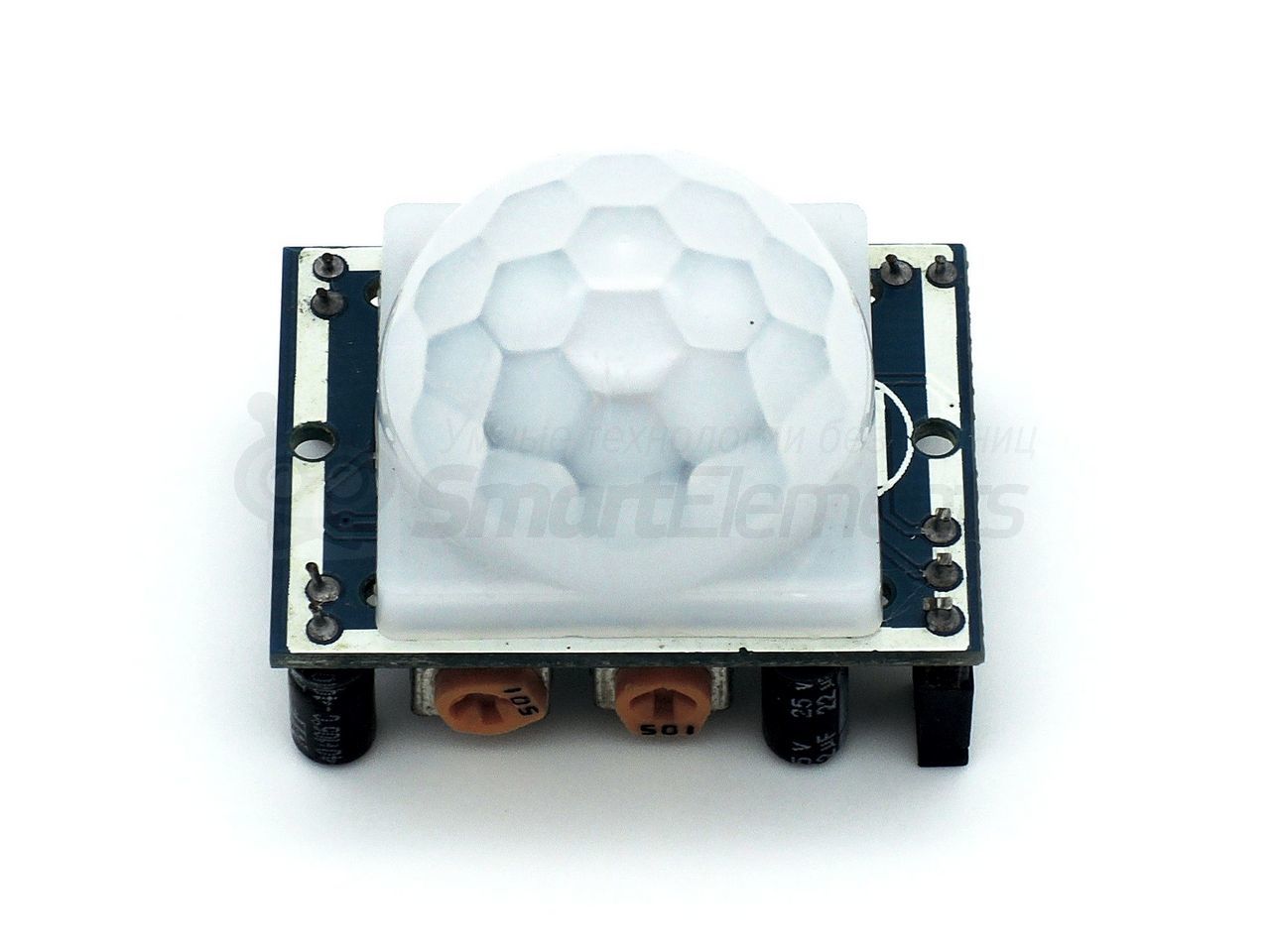

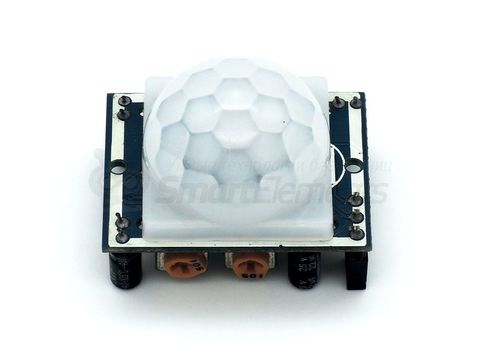

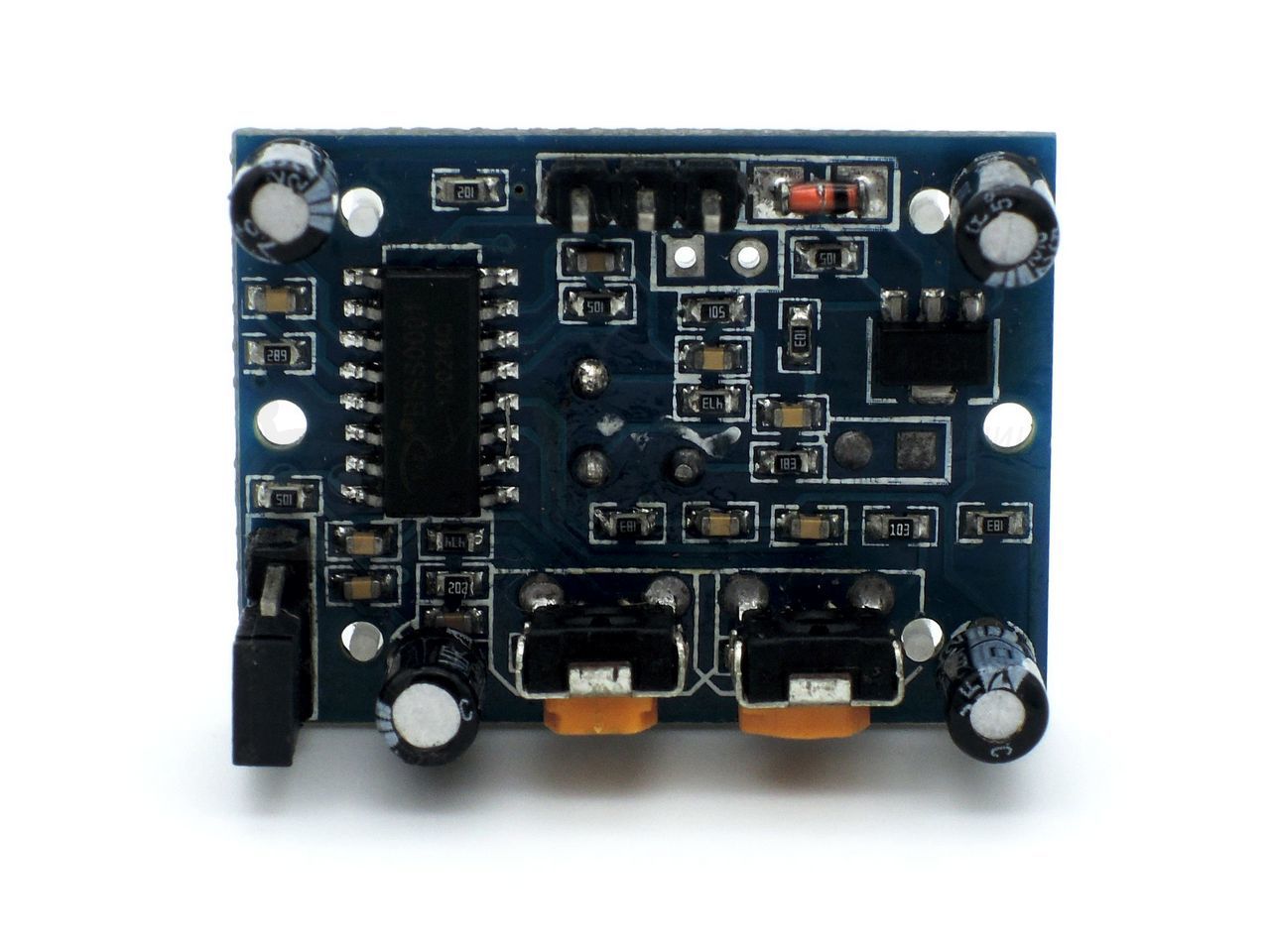

Модуль инфракрасного датчика движения HC-SR501

В наличии более 100 шт

Модуль инфракрасного датчика движения


Выбрать

    Основные сведения



    Инфакрасный датчик движения, в основе которого находится пироэлектрический элемент, позволяет отслеживать движение теплых объектов (людей и животных). Является неотъемлемым элементом при создании систем сигнализации, а также автоматизации включения света при входе человека в помещение. Чувствительность (расстояние срабатывания) датчика можно регулировать потенциометром, расположенным на плате.



    Результатом работы датчика является цифровой сигнал. Датчик позволяет выдавать два варианта выходного сигнала (переключение осуществляется с помощью перемычки на плате):



    режим L (установлен по умолчанию) - каждый раз при срабатывании датчика на выходе появляется отдельный импульс

    режим H - при срабатывании датчика несколько раз подряд на выходе сохраняется логический сигнал. Длительность задержки сигнала осуществляется потенциометром на плате вплоть до 300 с (по умолчанию установлена длительность ~5 с)



    Технические характеристики



    - напряжение питания: 4,5-20 В

    - потребляемый ток: 50 мкА

    - угол обзора: 100˚

    - максимальное расстояние наблюдения: до 7 м

    - максимальное время задержки: 300 с

    - время задержки по умолчанию: 5 с

    - габаритные размеры ДхШхВ: 32х24х18 мм



    Страна производства: КНР

    Гарантия: 12 месяцев



    Подключение



    Датчик подключается к контроллеру с помощью трех проводов "папа-мама":

    VCC (питание) - соединяется с выводом 5V контроллера

    GND (земля) - соединяется с выводом GND контроллера

    OUT (сигнал) - соединяется с цифровым выводом контроллера



    Комплектация



    - датчик движения х1

    - пакет упаковочный х1



    Ссылки



    "База знаний" - Модуль инфракрасного датчика движения
