Датчик звука

Основные сведения

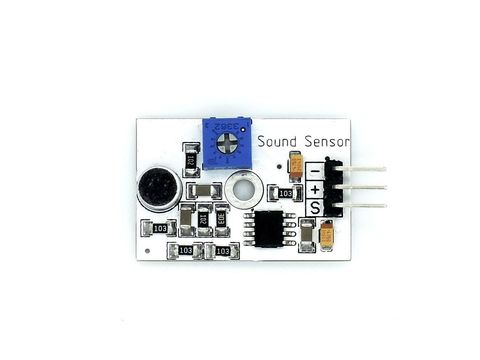

Аналоговый датчик для определения звука. Датчик позволяет не только зафиксировать сам шум, но также и измерить его интенсивность. Датчик выполнен на базе электретного микрофона ECM-10P.

С помощью датчика звука можно создать сигнализацию, реагирующую при появлении шума или же настроить управление роботом, например, от хлопка в ладоши.

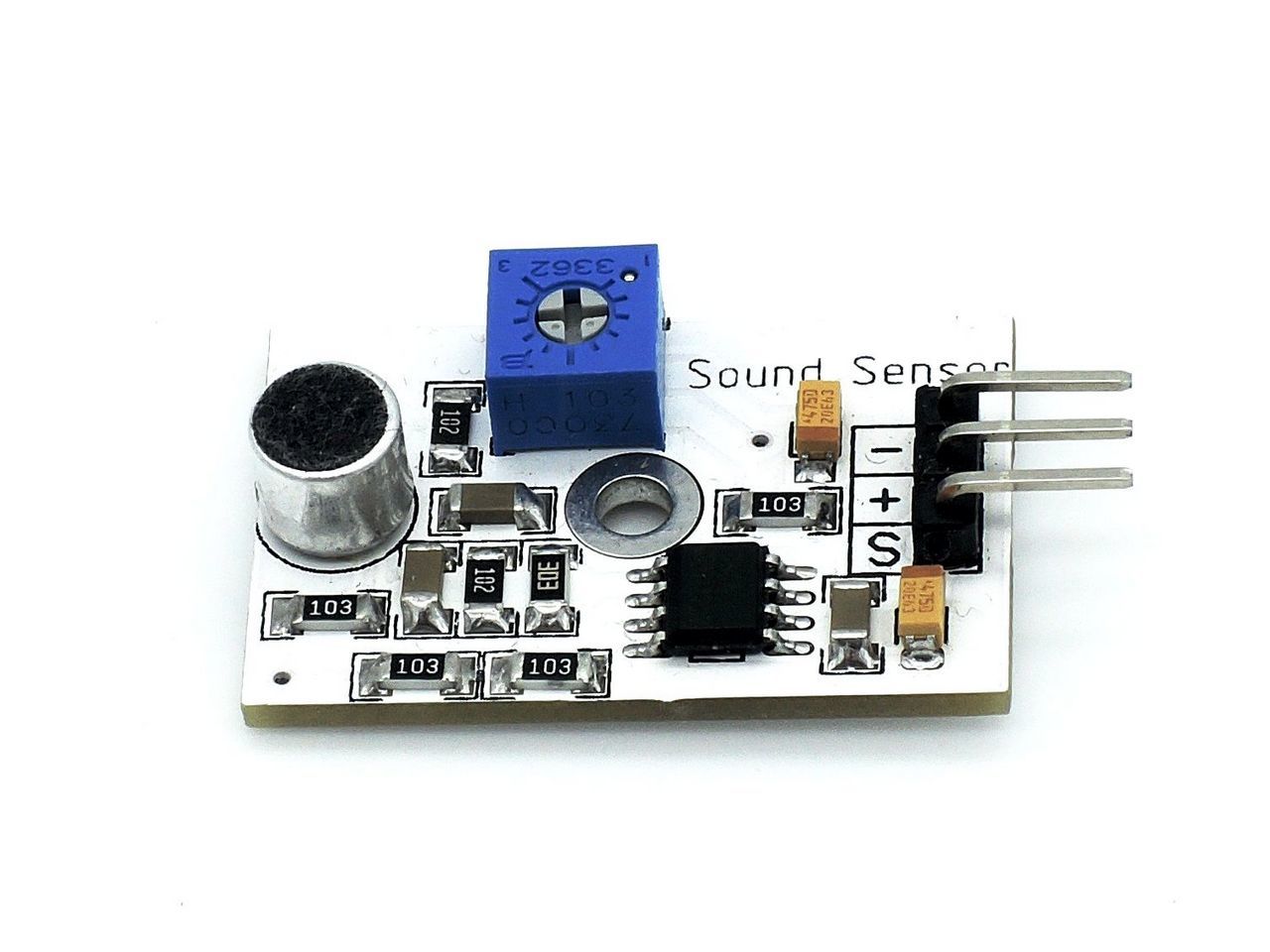

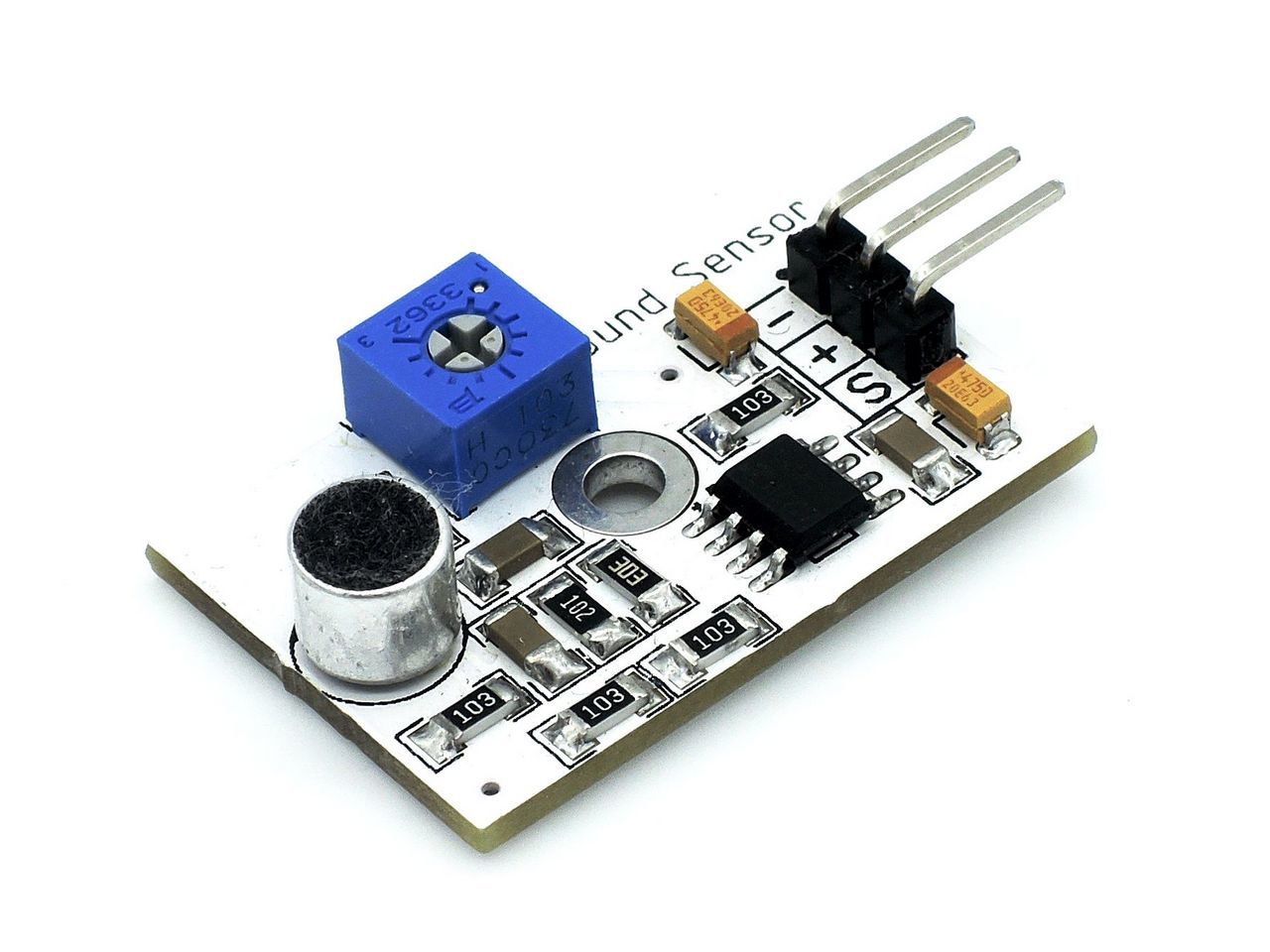

Результатом измерений является аналоговый сигнал с напряжением от 0 до 5 В, пропорциональный силе шума. C помощью потенциометра, расположенного на плате можно регулировать чувствительность микрофона.

Технические характеристики

- напряжение питания: 3,3-5 В

- максимальный потребляемый ток: 2 мА

- габаритные размеры ДхШхВ: 35х20х8 мм

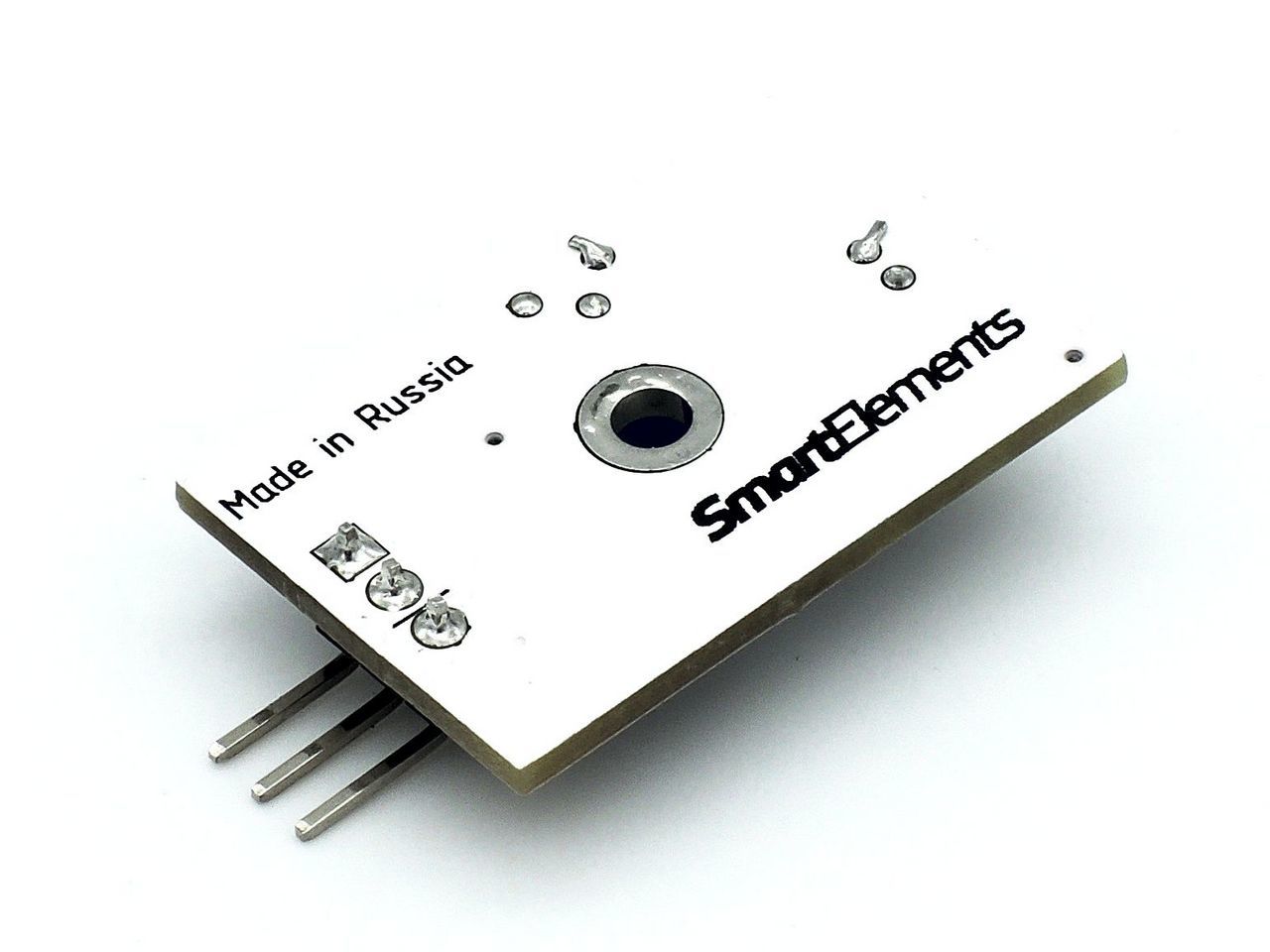

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Датчик подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера

Для удобства подключения датчика рекомендуем использовать Sensor Shield.

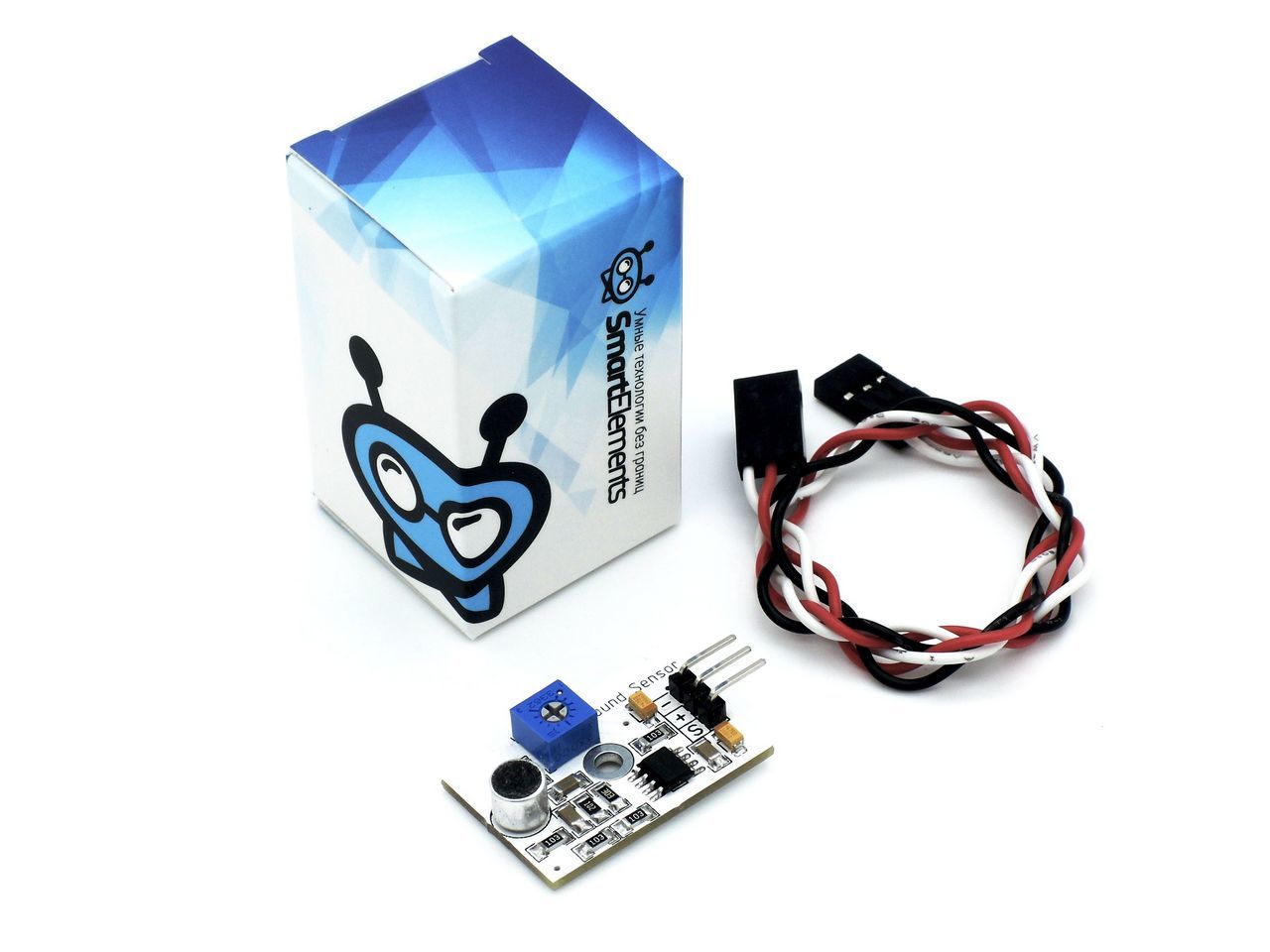

Комплектация

- датчик звука х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1

Ссылки

"База знаний" - Датчик звука
