Контактный магнитный датчик

Основные сведения

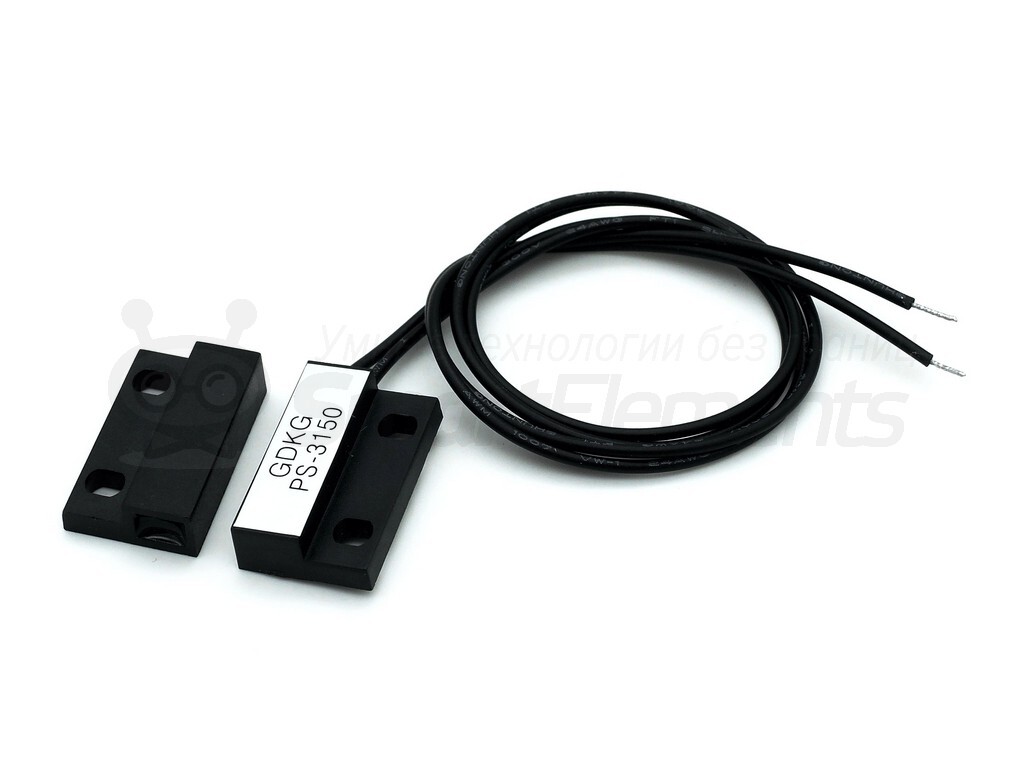

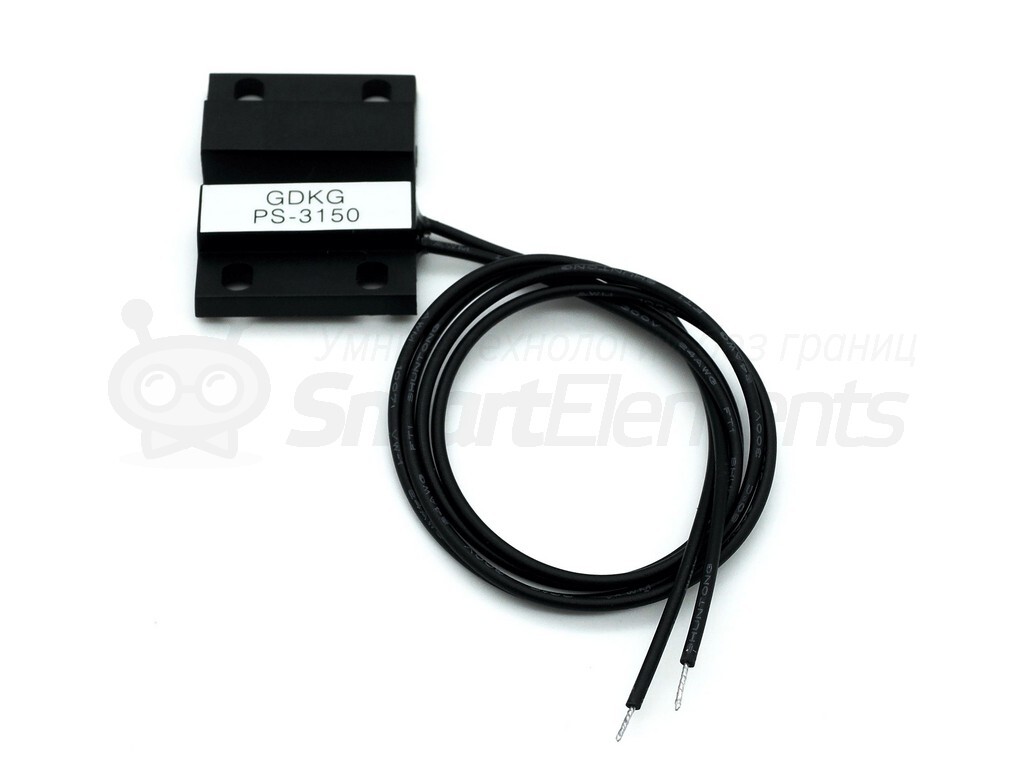

Контактный магнитный датчик предназначен для контроля положения окон, дверей и иных конструкций. В основе датчика находится геркон - электронное устройство, состоящее из двух контактов, управление которыми осуществляется с помощью магнитного поля. Датчик состоит из двух частей. Первая часть - геркон в герметичном пластиковом корпусе с двумя выводами для подключения к контролирующему устройству. Вторая часть - представляет собой магнит, заключенный в пластиковый корпус.

Датчик является нормально открытым - это значит, что при отсутствии вблизи магнита контакты разомкнуты. При приближении магнита контакты замыкаются. Расстояние срабатывания контактов - до 2 см.

Для удобства крепления обе части датчика снабжены крепежными отверстиями. Длина выводов 30 см.

Технические характеристики

- габаритные размеры ДхШхВ: 23х14х7 мм

- максимальное рабочее напряжение: 200 В

Страна производства: КНР

Гарантия: 12 месяцев

Подключение

Подключается к контроллеру с помощью двух проводов, причем их полярность значения не имеет. Один вывод соединяется с выводом GND, второй с сигнальным выводом. Результатом работы датчика является логический 0 (цепь разомкнута) и 1 (цепь замкнута).

Комплектация

- датчик х1

- пакет упаковочный х1
