Датчик вибрации аналоговый

Основные сведения

Датчик вибрации предназначен для определения колебаний устройства во всех плоскостях. Отличается высокой чувствительностью и точностью.

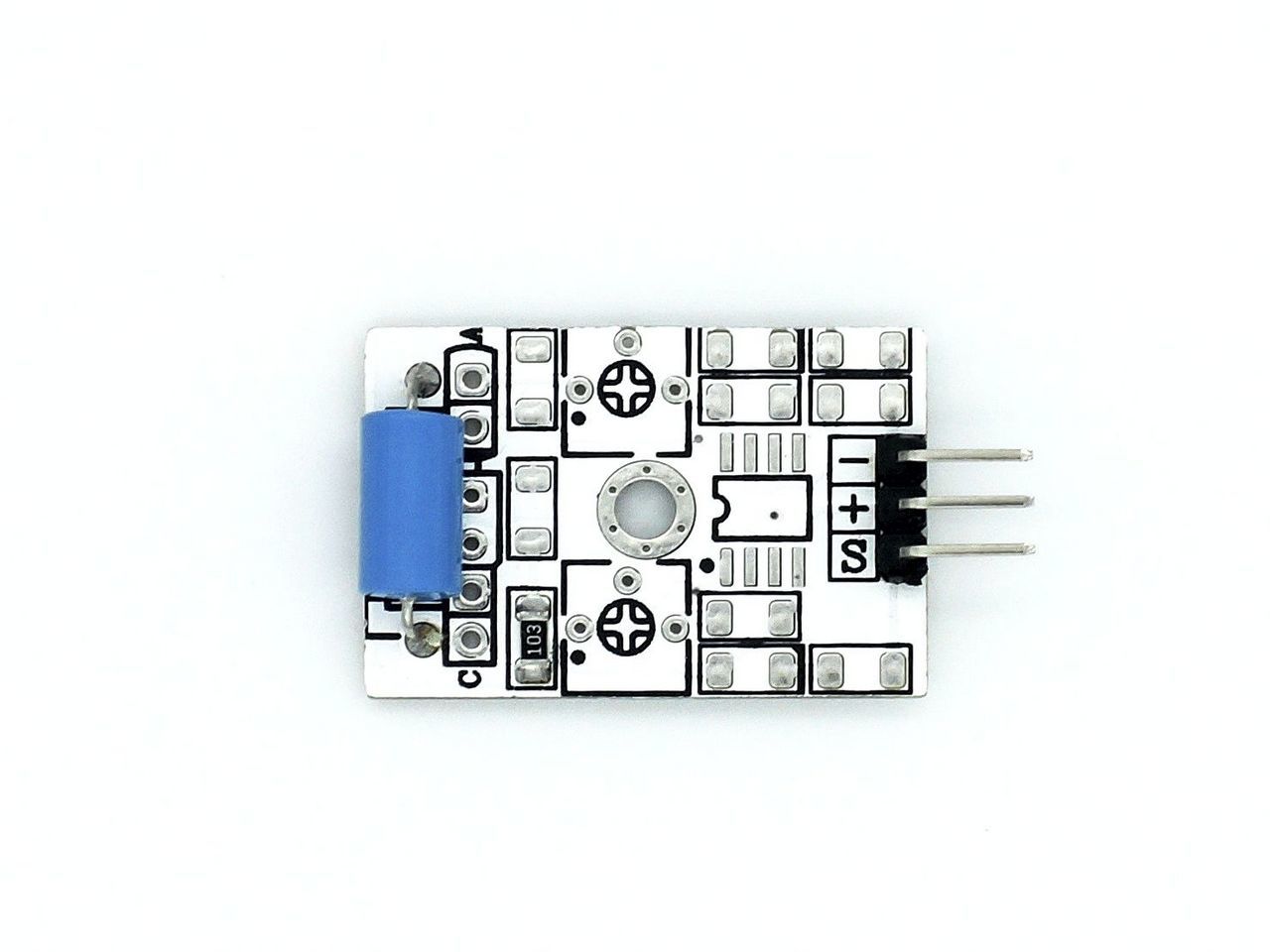

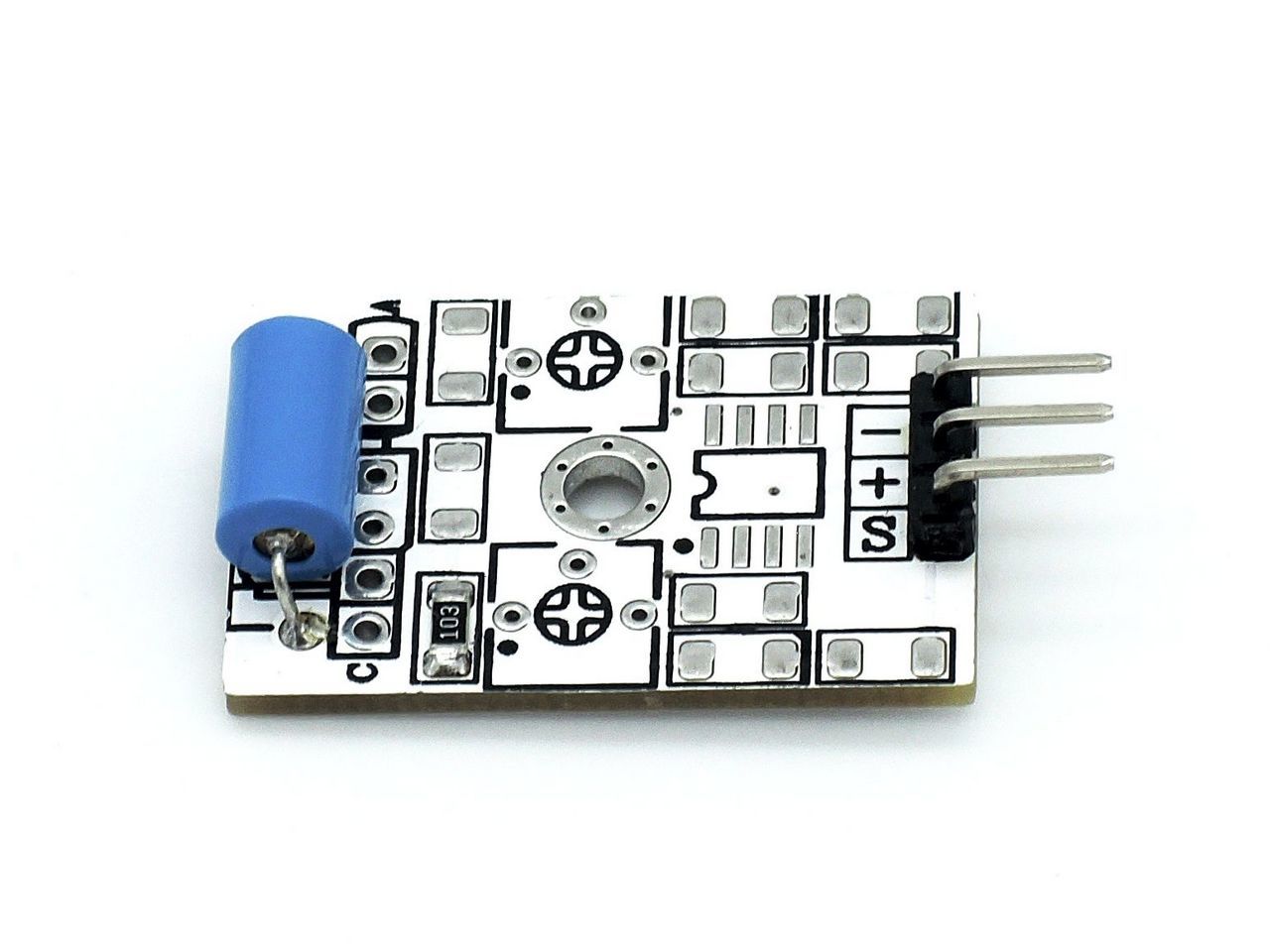

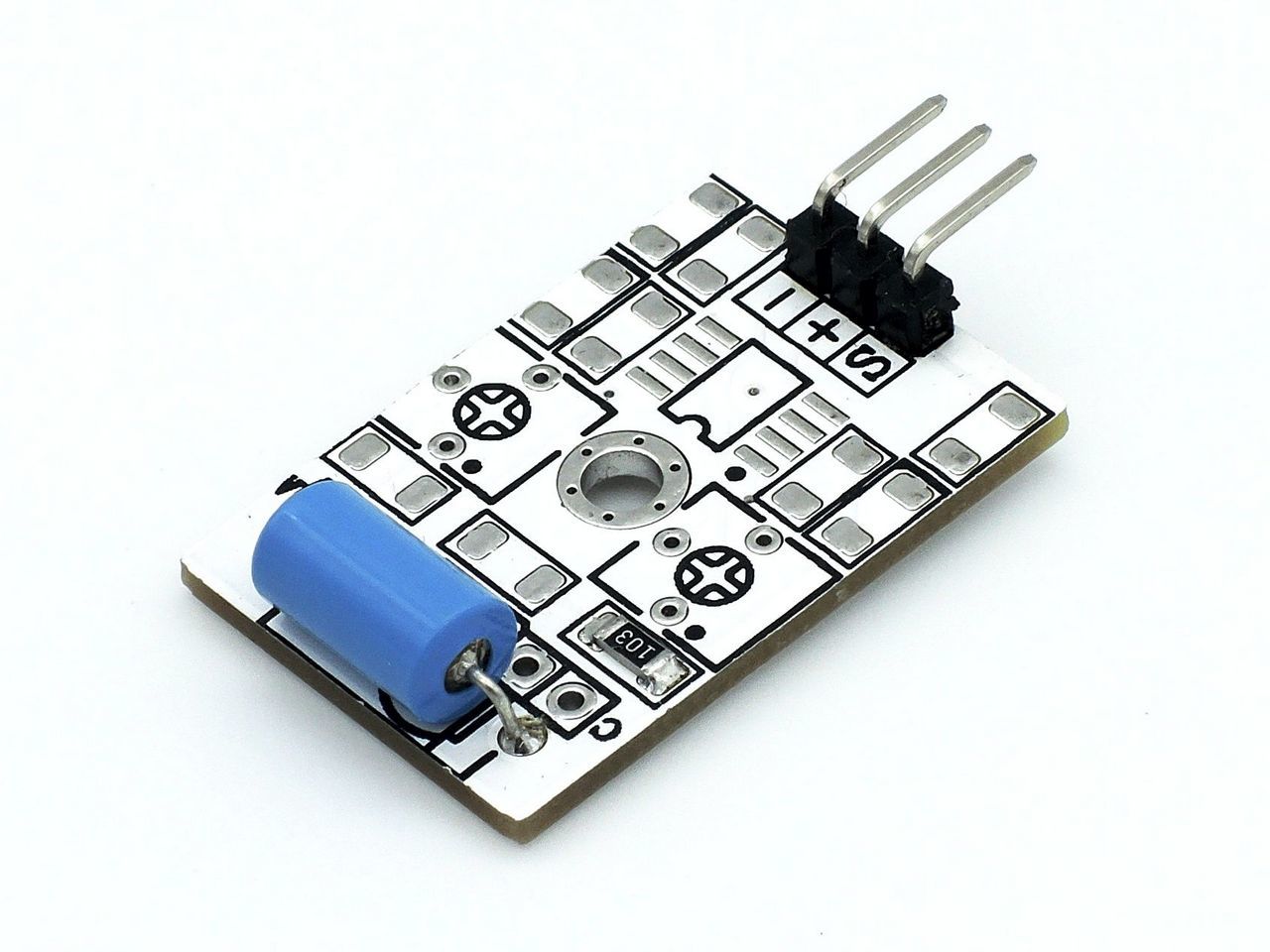

Датчик выполнен на основе сенсора SW-420, внутри которого находится небольшой шарик, движение которого замыкает контакты, сигнализируя о том, что он перемещается в пространстве.

Результатом измерений является аналоговый сигнал, пропорциональный силе вибрации. Отсутствие вибрации выдает ноль, наличие вибрации, в зависимости от ее силы, выдает цифровые значения до 1023.

Если вам необходим цифровой вариант датчика вибрации - рассмотрите этот вариант.

Технические характеристики

- напряжение питания: 3-5 В

- максимальный потребляемый ток: 0,5 мА

- габаритные размеры ДхШхВ: 30х20х8 мм

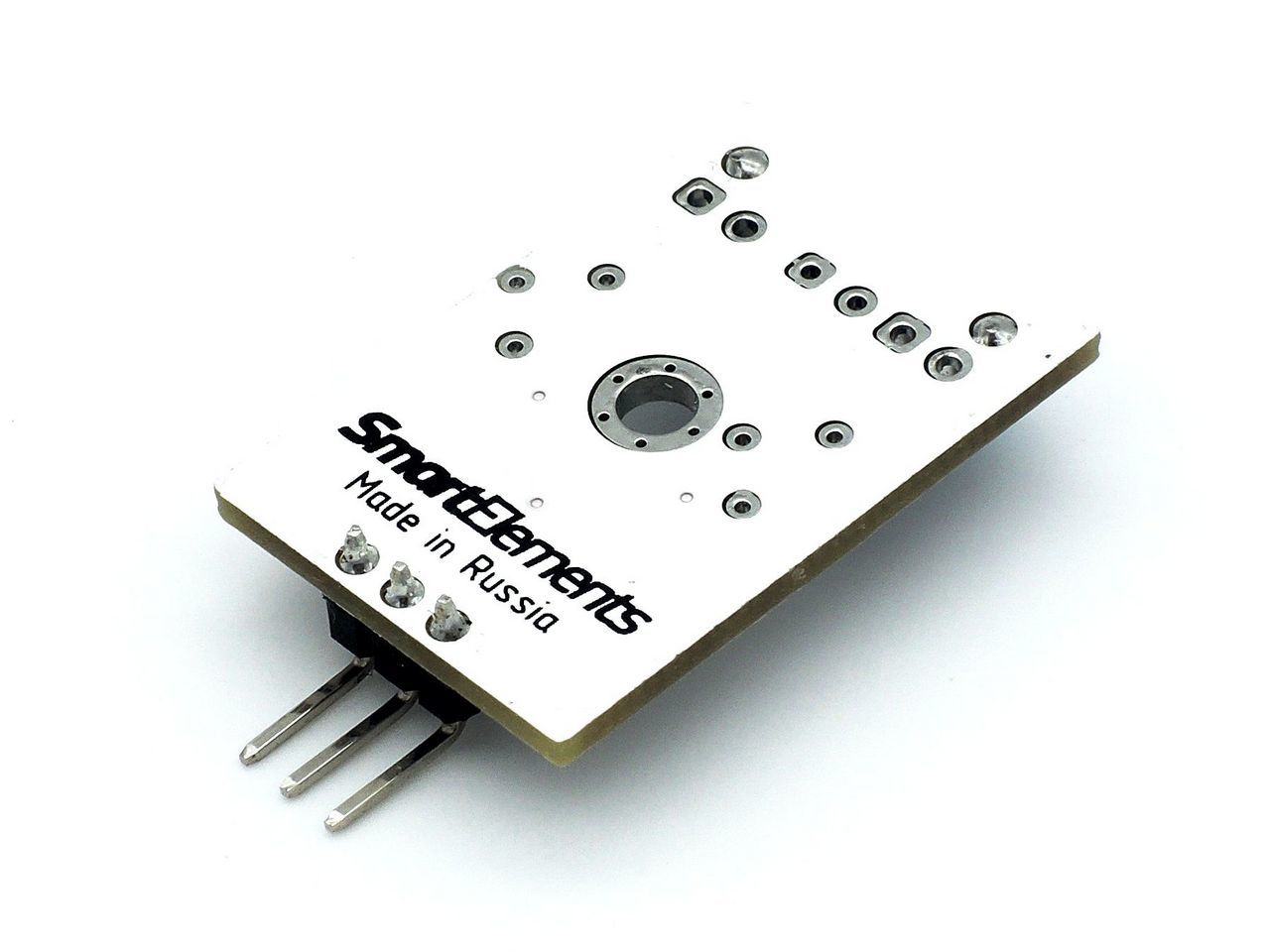

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Датчик подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера

Для удобства подключения датчика рекомендуем использовать Sensor Shield.

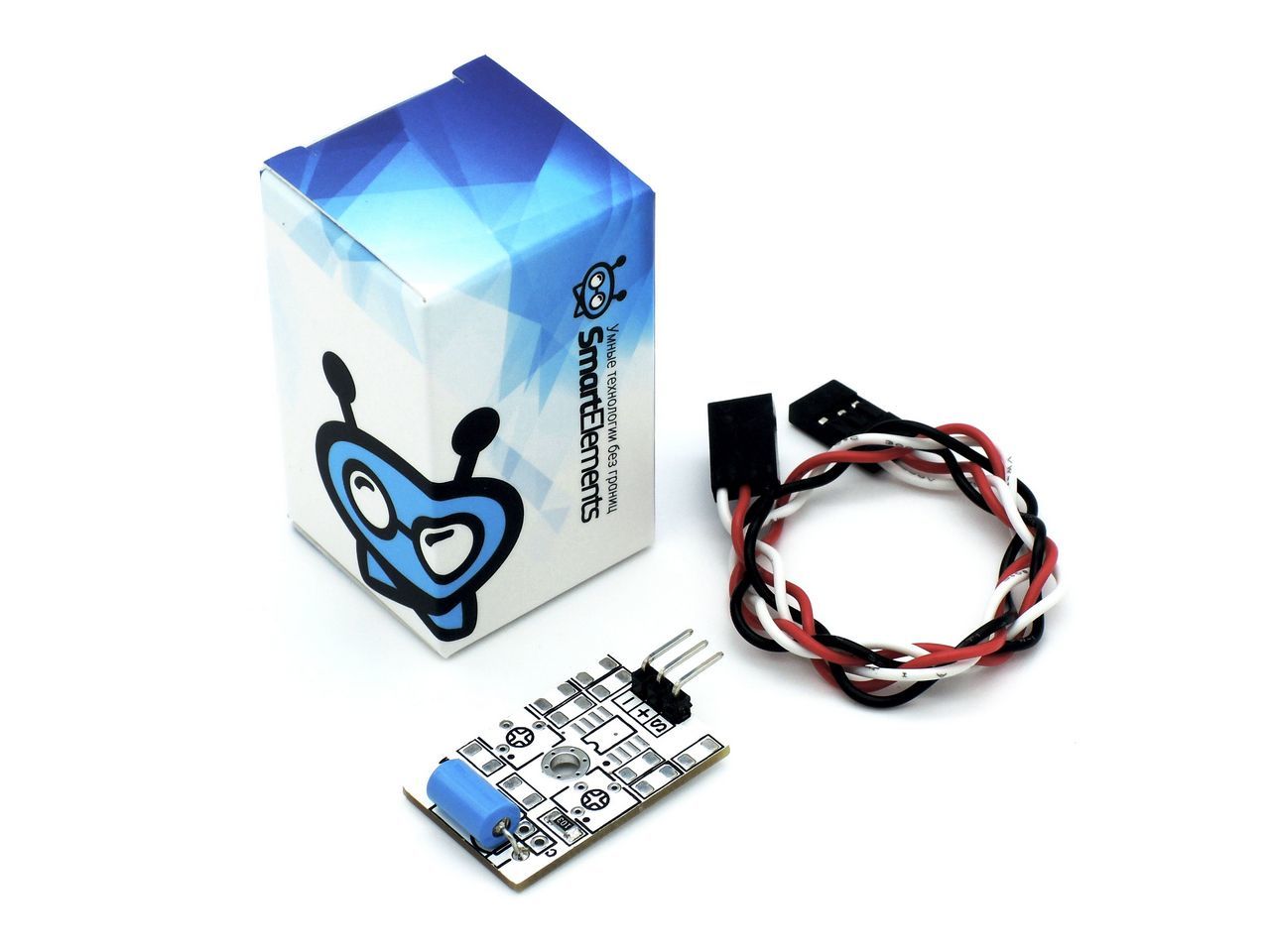

Комплектация

- датчик вибрации х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1

Ссылки

"База знаний" - Датчик вибрации (аналоговый)
