Датчик жидкости

В наличии более 10 шт

Аналоговый датчик для измерения уровня жидкости и/или ее количества


Основные сведения

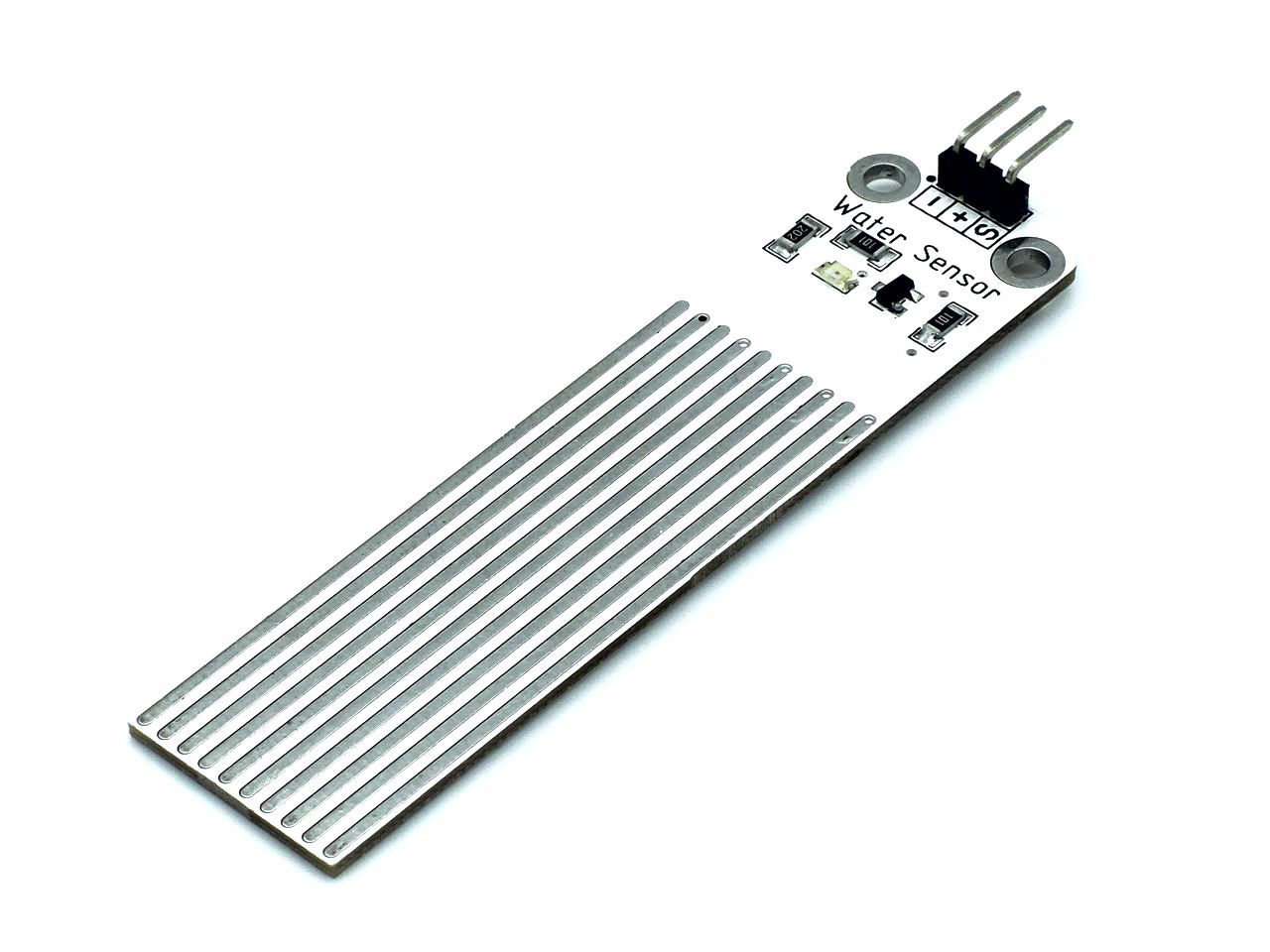

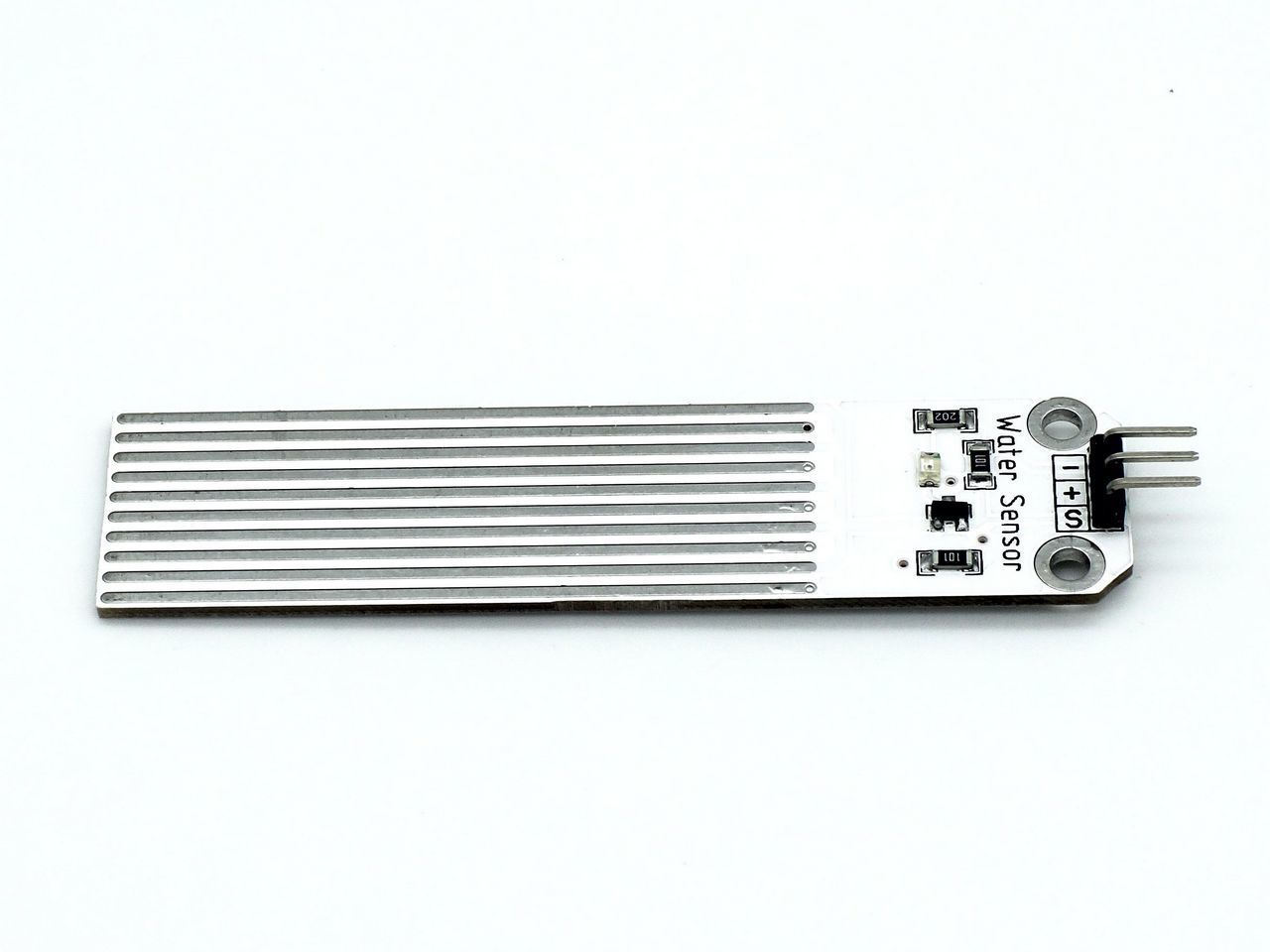

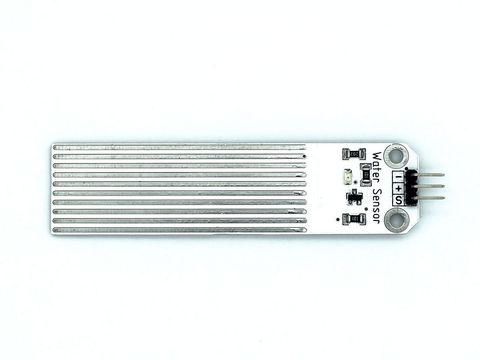

Вам необходимо контролировать точный уровень воды в емкости? Воспользуйтесь датчиком уровня жидкости. Датчик выполнен в виде печатной платы с нанесенными на нее контактными дорожками. Принцип работы датчика заключается в изменении его сопротивления в зависимости от глубины погружения. В зависимости от того, какая часть дорожек закрыта жидкостью, можно вычислить ее точный уровень относительно датчика.



Второй возможностью использования датчика является возможность использования его в качестве датчика дождя. В зависимости от количества влаги на датчике мы можем получить выходной сигнал, пропорциональный ее количеству: чем меньше жидкости - тем меньше сигнал и чем больше жидкости - тем больше сигнал.



Результатом измерения датчика является аналоговый сигнал от 0 до 1023, где 0 обозначает отсутствие жидкости, а 1023 ее максимальное количество. В зависимости от вида жидкости, ее плотности, наличия солей и других факторов максимальное значение 1023 на выходе может быть практически недостижимым, поэтому перед началом использования датчика для конкретных условий необходимо выполнить его калибровку. Для калибровки необходимо погрузить контактные дорожки датчика полностью в жидкость и определить максимальное значение на выходе.



При работе с датчиком необходимо учитывать следующий момент. Наличие примесей в жидкости, а также электрический ток приводит к повышенной коррозии контактных дорожек. Для продления срока службы датчика, рекомендуется держать его в выключенном состоянии, а ток подавать только на короткий промежуток времени для снятия показаний. Для контроля за работой датчика на плату выведен светодиод. Горящий светодиод подскажет вам о том, что на датчик подается напряжение и происходит процесс измерения. При отсутствии питания - светодиод не горит.



Не погружайте датчик в жидкость глубже, чем это позволяют сделать контактные дорожки. Наибольшая эффективная глубина использования датчика - 55 мм. Попадание жидкости на радиодетали и выводы, находящиеся на плате может вызвать замыкание и выход датчика из строя. Если вам необходимо использовать датчик во влажной среде полностью - произведите герметизацию радиодеталей и выводов, например, эпоксидной смолой, силиконом или иными влагостойкими материалами.



Технические характеристики



- напряжение питания: 3-5 В

- максимальный потребляемый ток: 40 мА

- максимальная глубина погружения: 55 мм

- габаритные размеры ДхШхВ: 80х20х6 мм



Страна производства: Россия

Гарантия: 12 месяцев



Подключение



Датчик подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера



Для удобства подключения датчика рекомендуем использовать Sensor Shield.



Комплектация

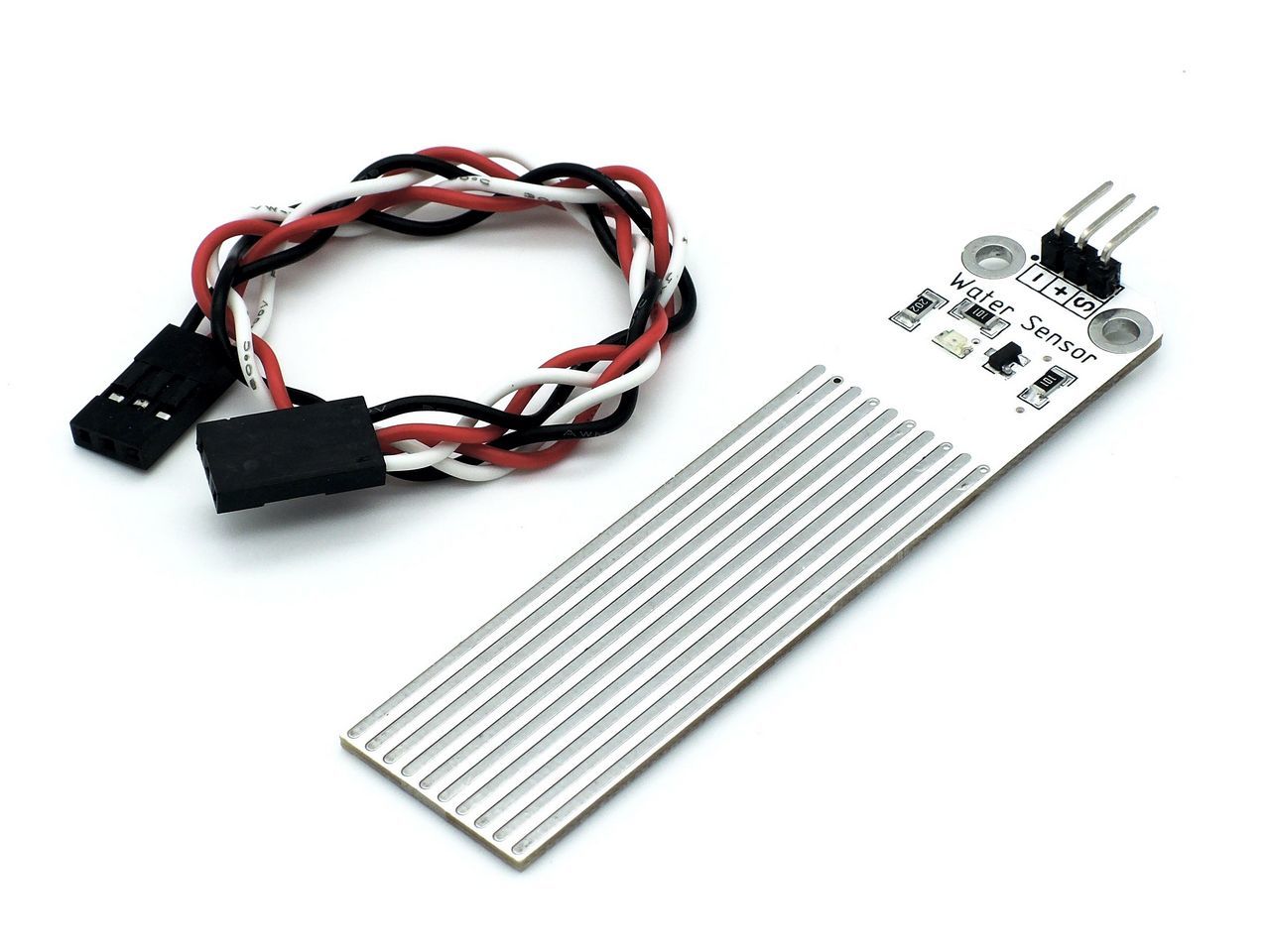

- датчик жидкости х1

- шлейф "мама-мама" трехпроводной х1

- пакет упаковочный х1



Ссылки



"База знаний" - Датчик жидкости
