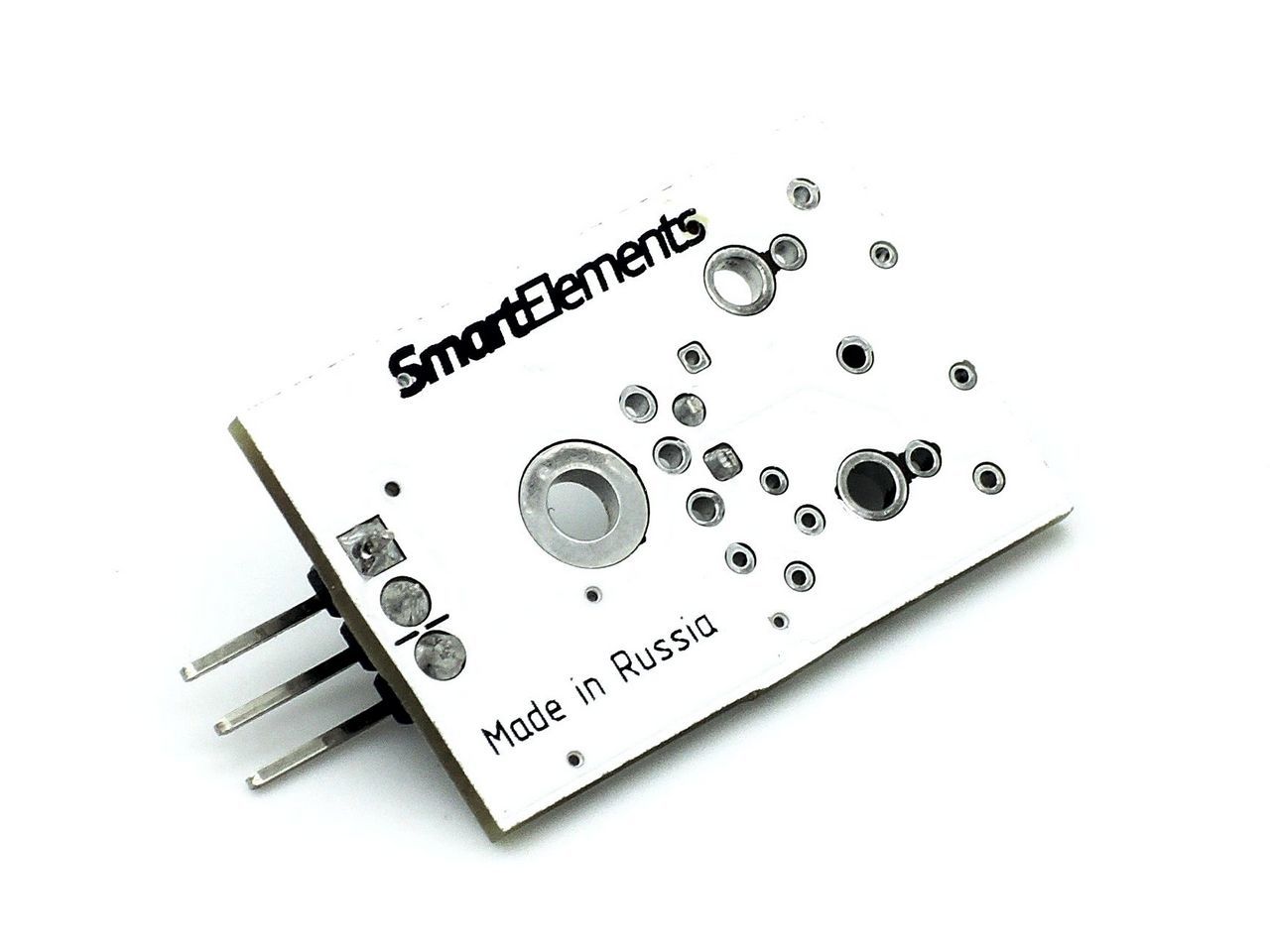

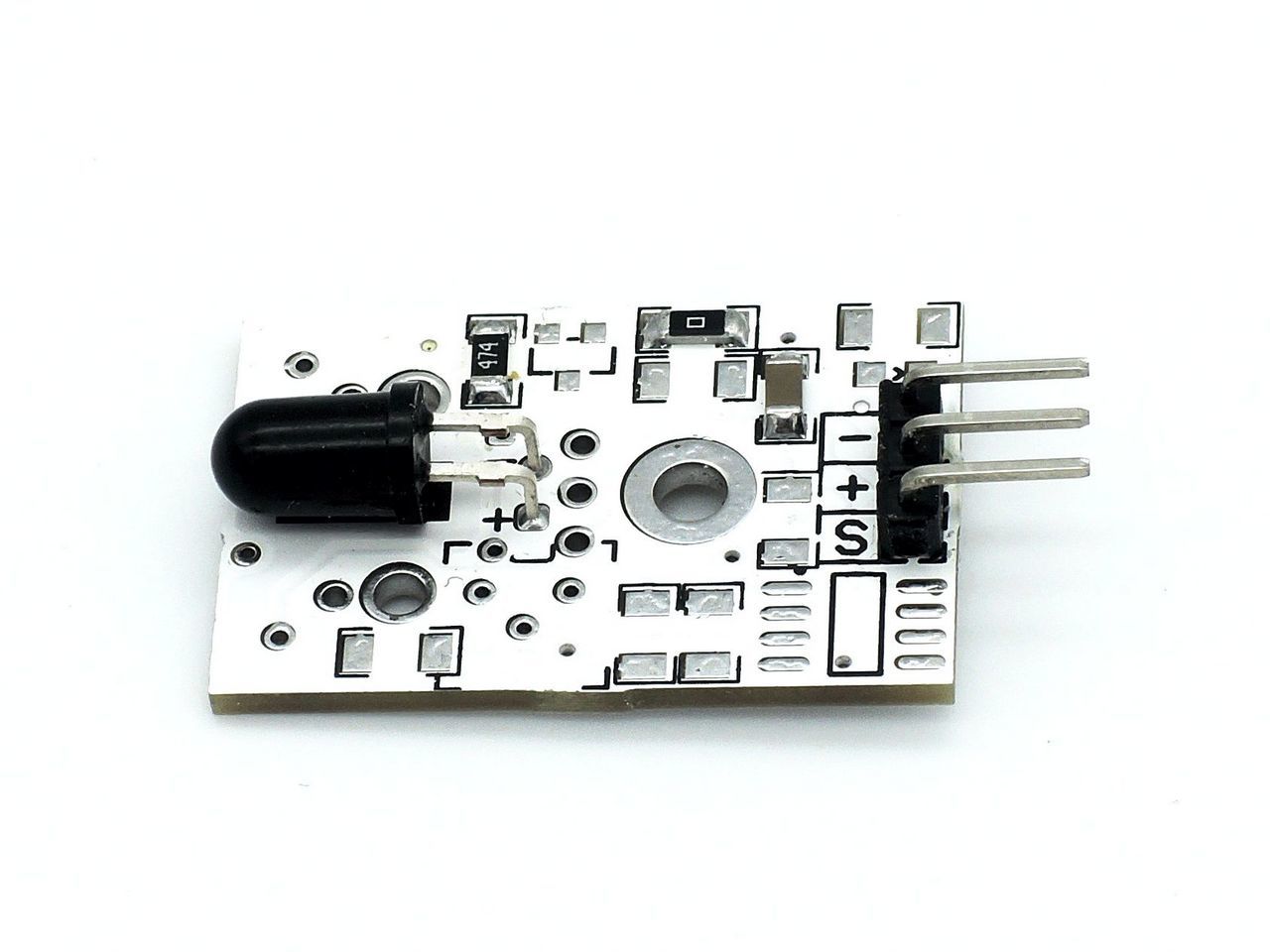

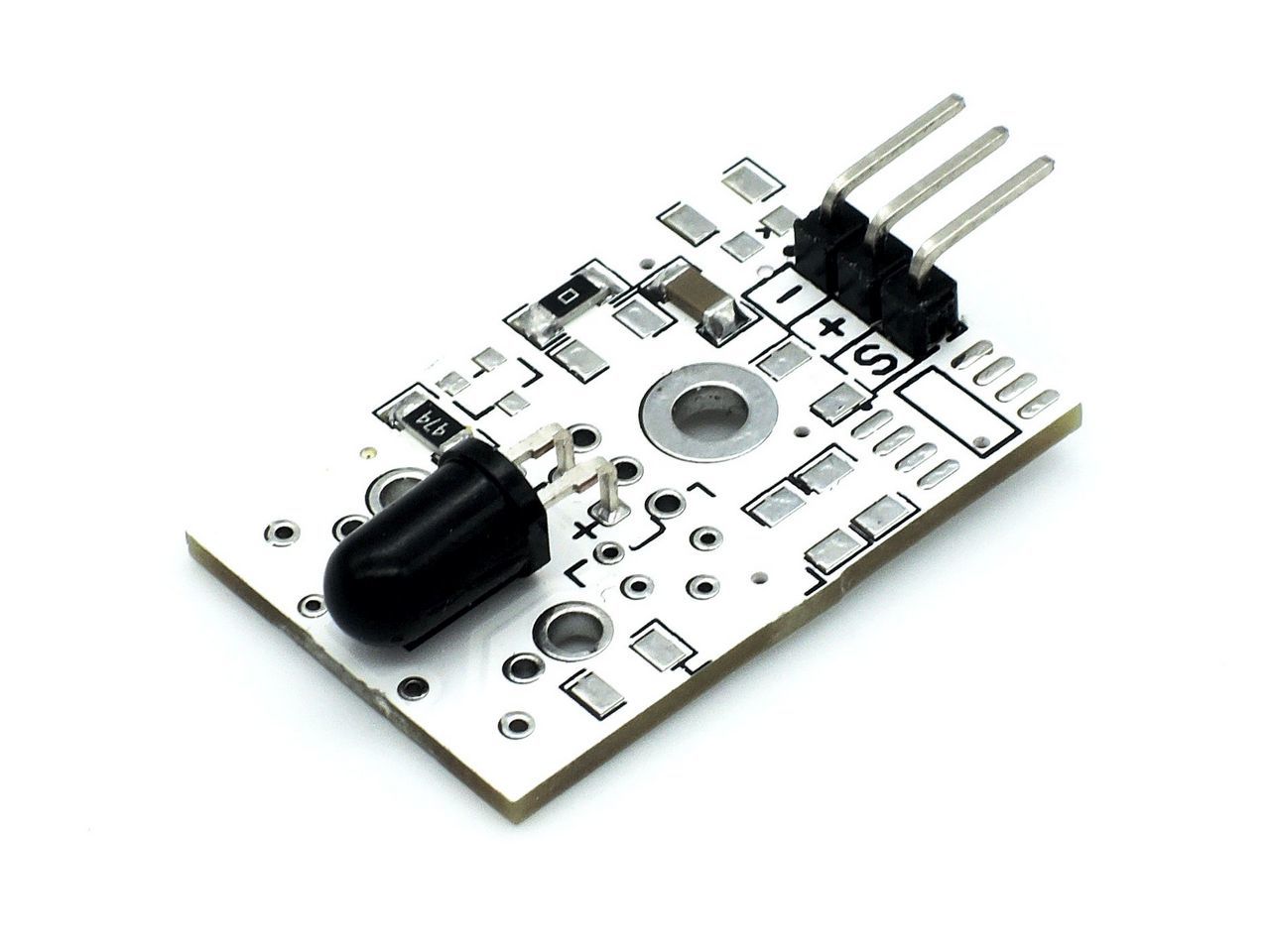

Датчик пламени

В наличии более 10 шт

Аналоговый датчик для определения пламени


Основные сведения



Конструируете систему «умный дом» или собираете пожарный робот? Воспользуйтесь датчиком пламени. Датчик пламени позволяет определить наличие открытого пламени в зоне его видимости.



Результатом работы датчика является аналоговый сигнал. В зависимости от расстояния до пламени и/или его мощности, пропорционально будет изменяться и уровень выходного сигнала. Максимальное значение ~1023 - означает, что датчик находится рядом с пламенем и/или его сила велика. В свою очередь минимальное значение ~0 - означает большую удаленность от пламени и/или его маленькую силу.



При использовании не подносите датчик вплотную к открытому пламени - это приведет к его расплавлению и выходу из строя.



Технические характеристики



- напряжение питания: 3,3-5 В

- максимальный потребляемый ток: 20 мкА

- рекомендуемое расстояние до измеряемого объекта: 5-20 см

- эффективный угол: 30˚

- длина обнаруживаемой волны: 790-1050 нм

- габаритные размеры ДхШхВ: 30х20х6 мм



Страна производства: Россия

Гарантия: 12 месяцев

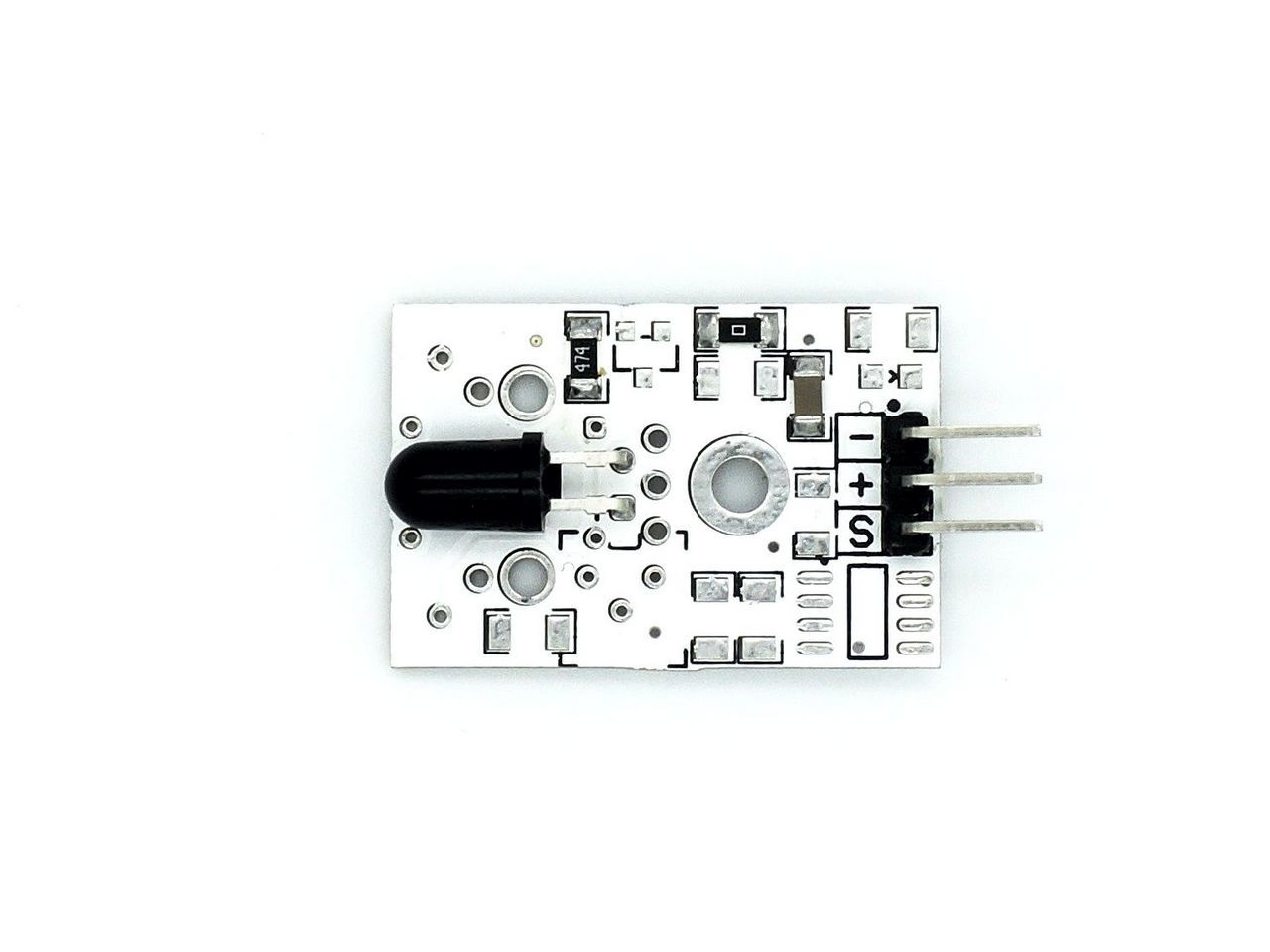

Подключение



Датчик подключается к контроллеру с помощью стандартного трехпроводного шлейфа:

+ (питание) - соединяется с выводом питания контроллера

- (земля) - соединяется с выводом GND контроллера

S (сигнал) - соединяется с аналоговым выводом контроллера



Для удобства подключения датчика рекомендуем использовать Sensor Shield.

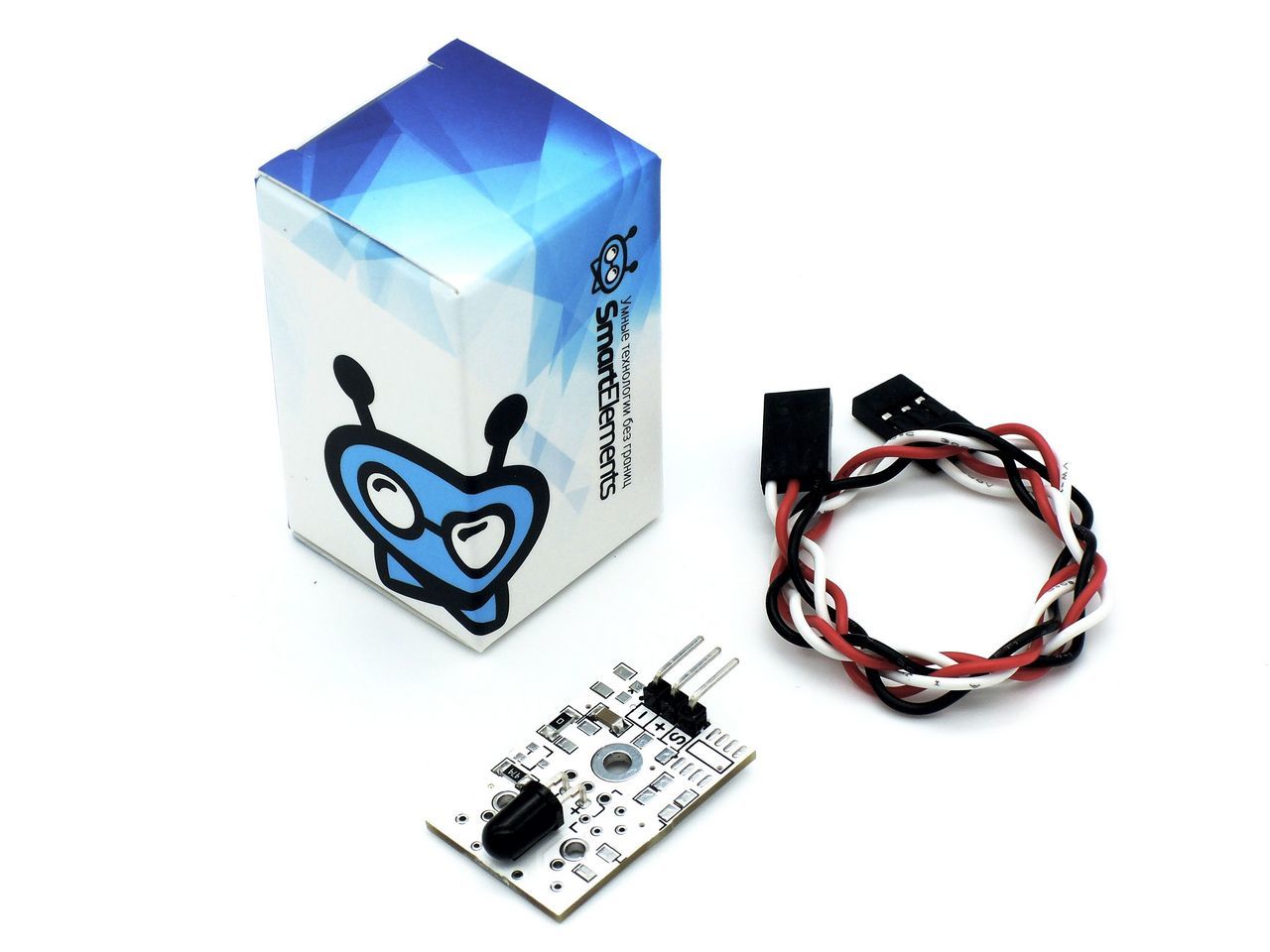

Комплектация



- датчик пламени х1

- шлейф "мама-мама" трехпроводной х1

- коробка упаковочная х1



Ссылки



"База знаний" - Датчик пламени
