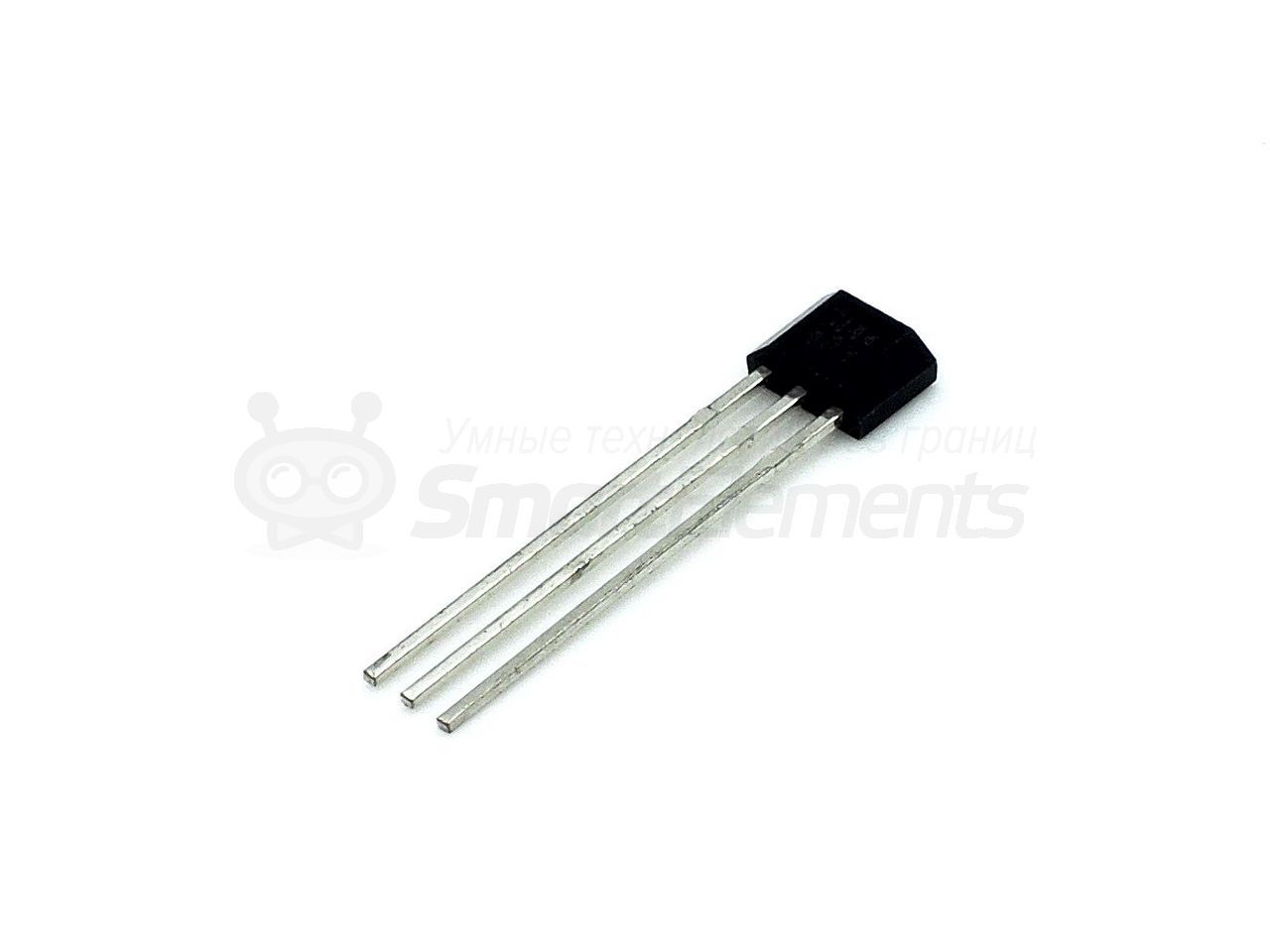

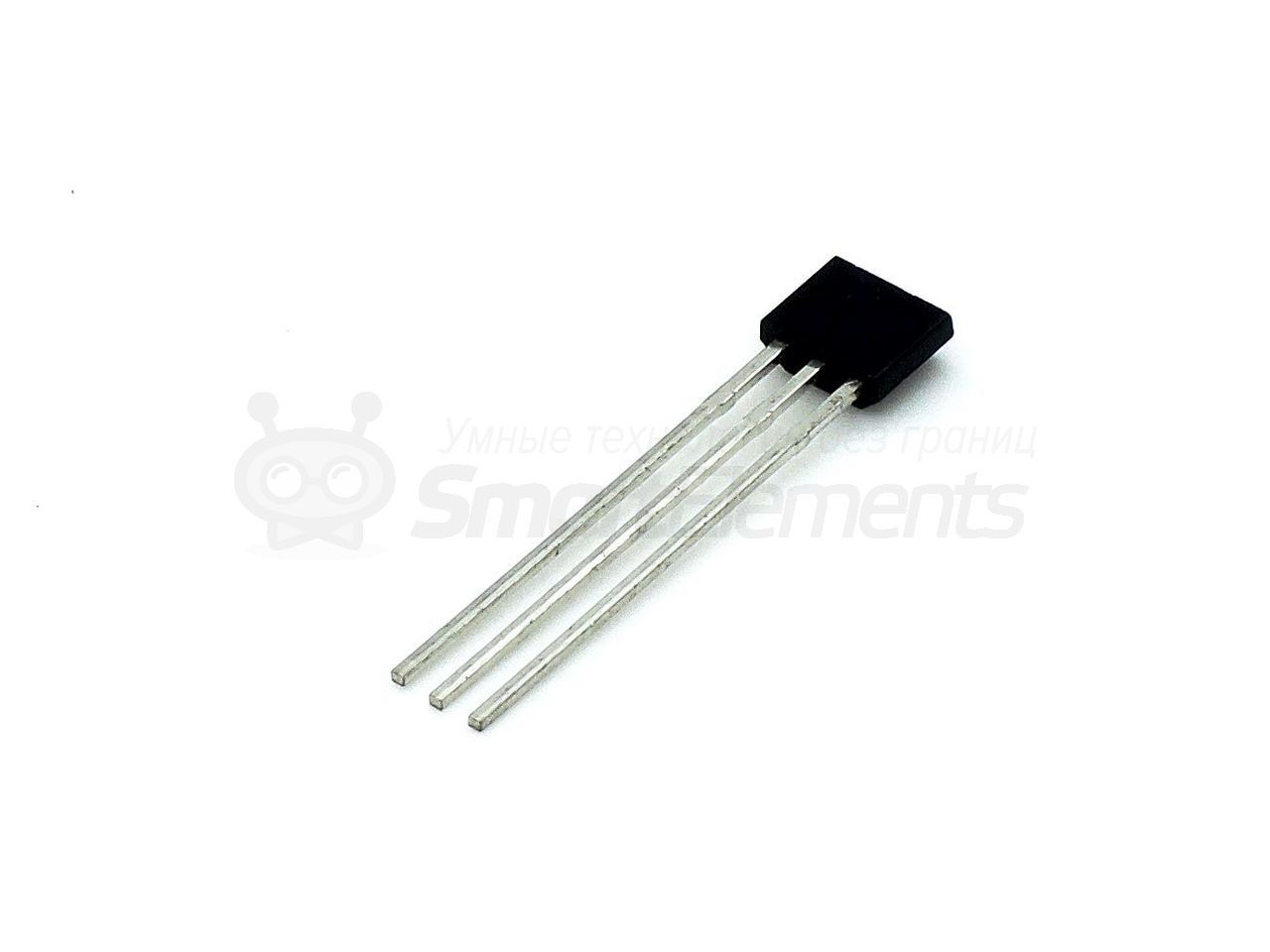

Датчик Холла OH3144E

В наличии 5 шт

Датчик определения магнитного поля


Основные сведения



Датчик Холла - цифровой датчик магнитной индукции. Позволяет обнаружить магнитное поле в непосредственной близости от датчика. Также определяет магнитное поле от намагниченных материалов.



Выходной сигнал датчика - цифровой. При отсутствии магнитного поля, датчик выдаёт логическую 1. При появлении магнитного поля - 0.



Технические характеристики



- напряжение питания: 4,5-24 В

- максимальный потребляемый ток: 20 мА

- максимальная дальность определения магнитного поля: 3 см



Страна производства: КНР

Гарантия: 12 месяцев



Подключение



Датчик подключается к контроллеру с помощью трех проводов:

5V (питание) - соединяется с выводом питания контроллера

GND (земля) - соединяется с выводом GND контроллера

OUT (сигнал) - соединяется с цифровым выводом контроллера






Для корректной работы датчика, в цепь между первой и третьей ножкой необходимо добавить резистор на 10 кОм.



Комплектация



- датчик Холла х1

- пакет упаковочный х1
