Гиккон Коннект 1.0

Основные сведения

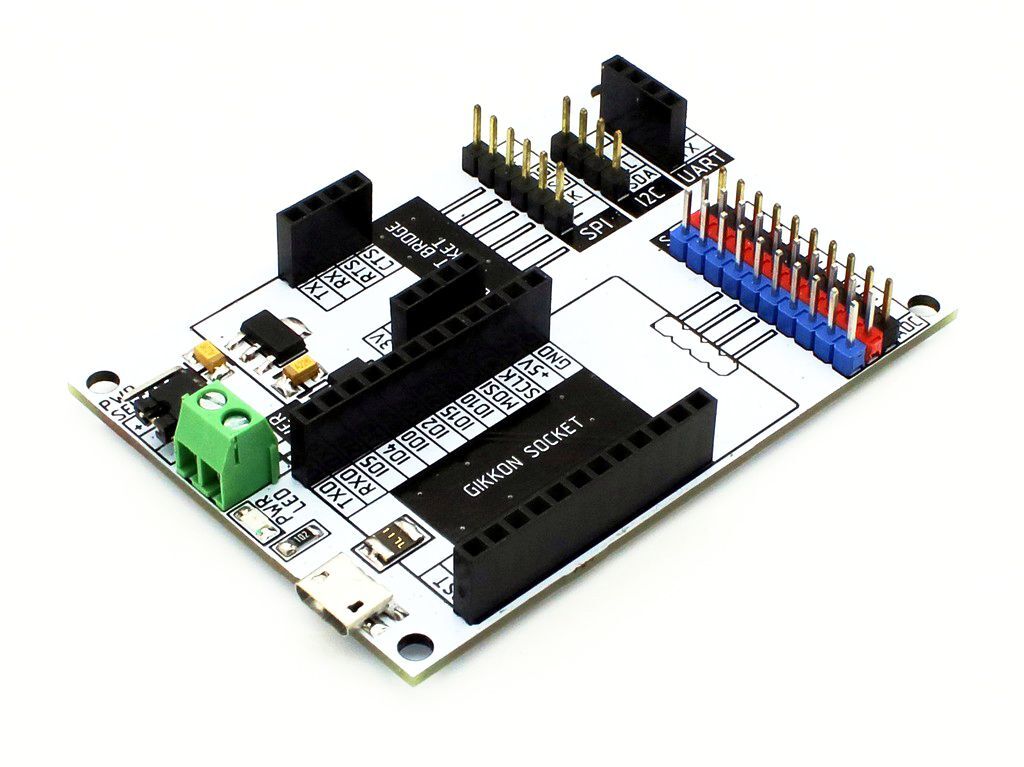

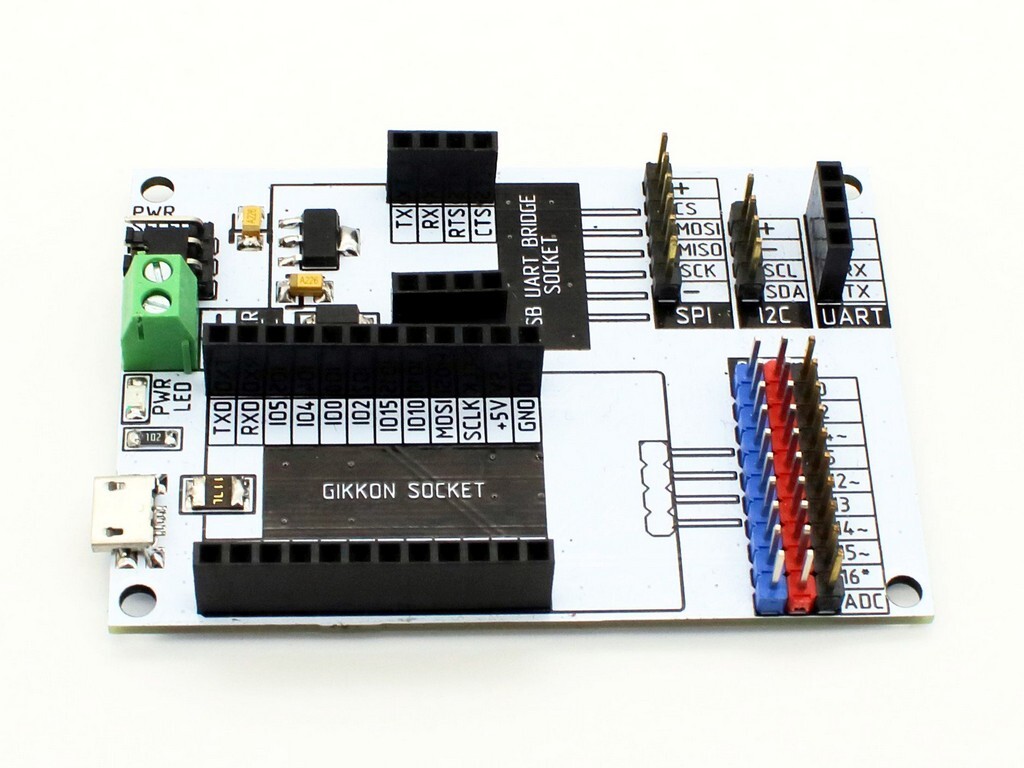

Гиккон Коннект - шилд (плата расширения), предназначенная для простого подключения и программирования контроллера "Гиккон", а также подключения периферийных устройств к программируемым выводам контроллера.

С помощью платы Гиккон Коннект вы сможете решить сразу несколько задач:

- подключить контроллер к компьютеру без лишних проводов;

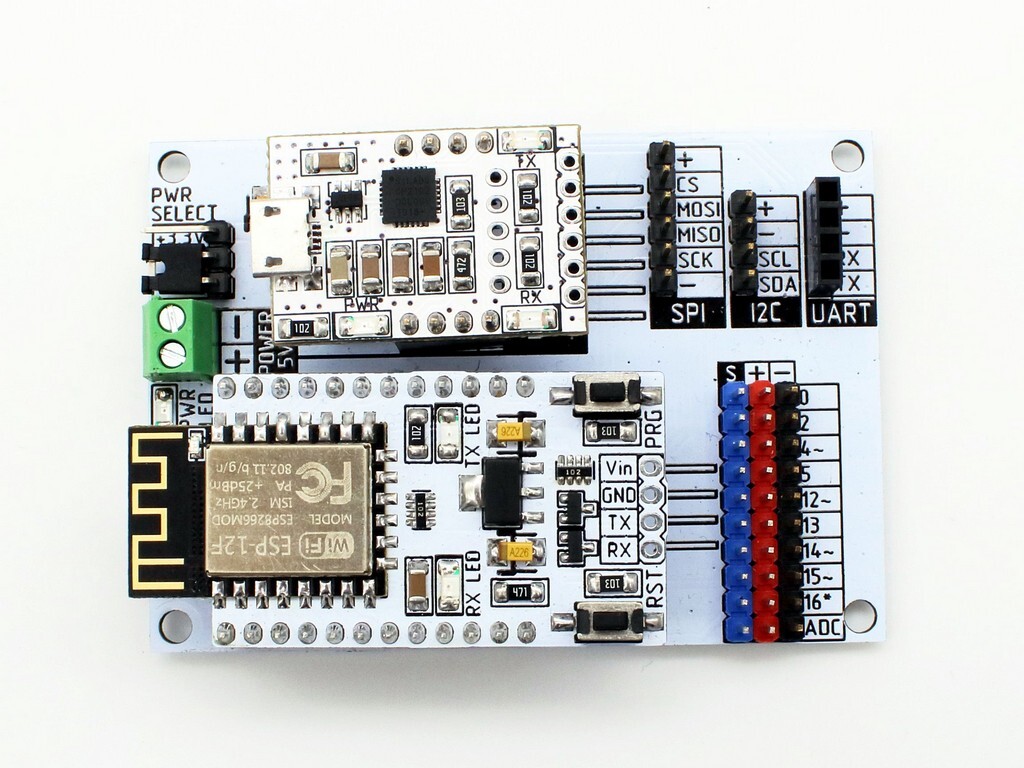

- подключить USB-UART конвертер для "общения" контроллера с компьютером;

- просто и быстро (с помощью стандартных шлейфов) подключить различные модули и датчики к контроллеру;

- использовать один общий источник питания для работы контроллера и периферийных устройств;

- выбирать напряжение питания 3,3 или 5 вольт для модулей и датчиков в зависимости от поставленных задач.

Для питания платы предусмотрены два варианта: питание от разъема micro USB и питание от внешнего источника через клеммную колодку. В обоих случаях плата использует напряжение 5 вольт. Для контроля наличия питания на плате предусмотрен светодиод.

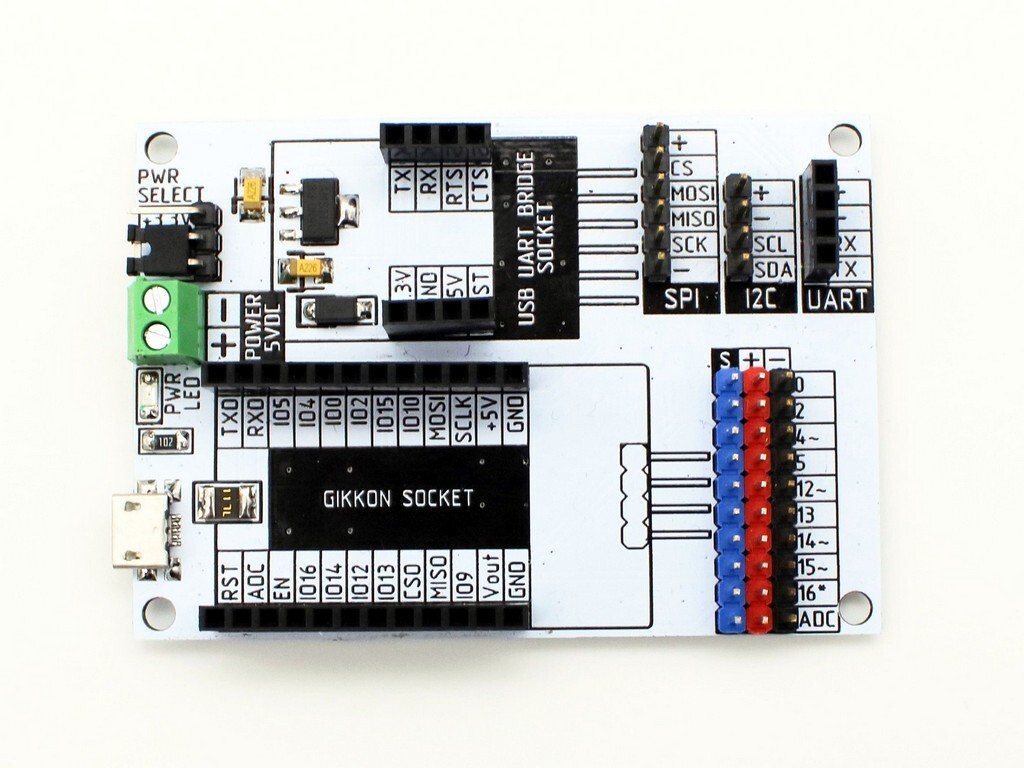

Помимо стандартных трехпроводных выводов плата имеет выводы для подключения устройств с помощью популярных интерфейсов: SPI, I2C, UART.

Технические характеристики

- рабочее напряжение платы: 5 В

- рабочее напряжение для периферийных устройств: 3,3 или 5 В

- тип разъема для подключения к ПК: USB micro

Страна производства: Россия

Гарантия: 12 месяцев

Подключение

Для подключения модуля к компьютеру необходим кабель с разъемом USB micro.

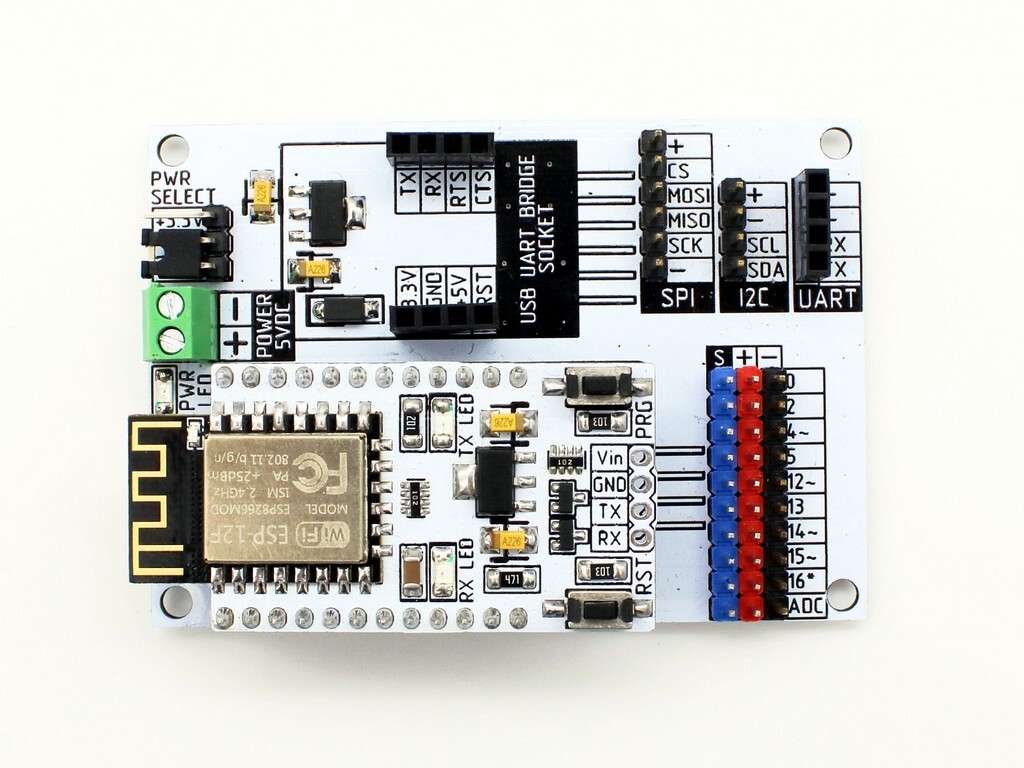

Модуль устанавливается непосредственно на плату "Гиккон Коннект" без использования проводов.

Подключение устройства осуществляется с помощью следующих выводов:

GND ("земля") - соединяется с выводом GND контроллера;

3.3V и 5V (питание) - соедиянется с выводом питания контроллера (в зависимости от модели устройства выбирается свой режим питания);

TXD (передача данных) - подключается к выводу RX контроллера;

RXD (прием данных) - подключается к выводу TX контроллера;

RST (сброс) - подключается к цифровому пину сброса прошиваемого устройства.

Также на плате предусмотрены дополнительные нераспаянные выводы для использования расширенных возможностей модуля:

RTS (Request to Send) - запрос на отправку данных;

CTS (Clear to Send) - разрешение на отправку данных;

DSR (Data Set Ready) - готовность источника данных;

DTR (Data Terminal Ready) - готовность приемника данных;

DCD (Data Carrier Detect) - детектор принимаемого сигнала;

SUS/!SUS - выводы для работы с режимом IDLE.

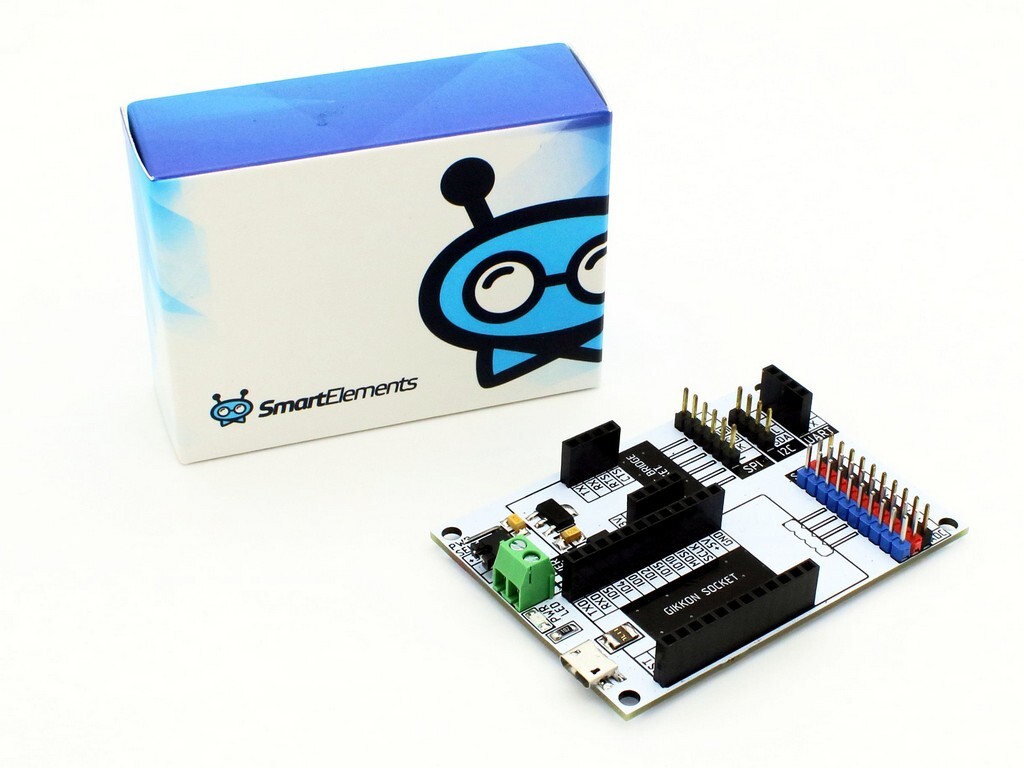

Комплектация

- модуль USB-UART х1

- коробка упаковочная х1

Ссылки

Драйвер CP2102 и его установка

Подробное описание и порядок подключения
